六轴串联机械臂工训纪实

1 工程训练纪实前言

这是南京理工大学暑期工程训练(金工实习)机器人项目第一天的记录博客,记录了六轴串联机械臂的全过程细节,第一天的项目比较简单,内容不深。在此先向这一个月中的各位老师表达感谢,尤其感谢张小兵教授的教导。先叠个甲,以后的学弟学妹请勿完全照抄本文本人方案,仅为我个人记录,吾技术浅薄,仅供参考。

在这里插入图片描述

2 组装过程

2.1 结构说明

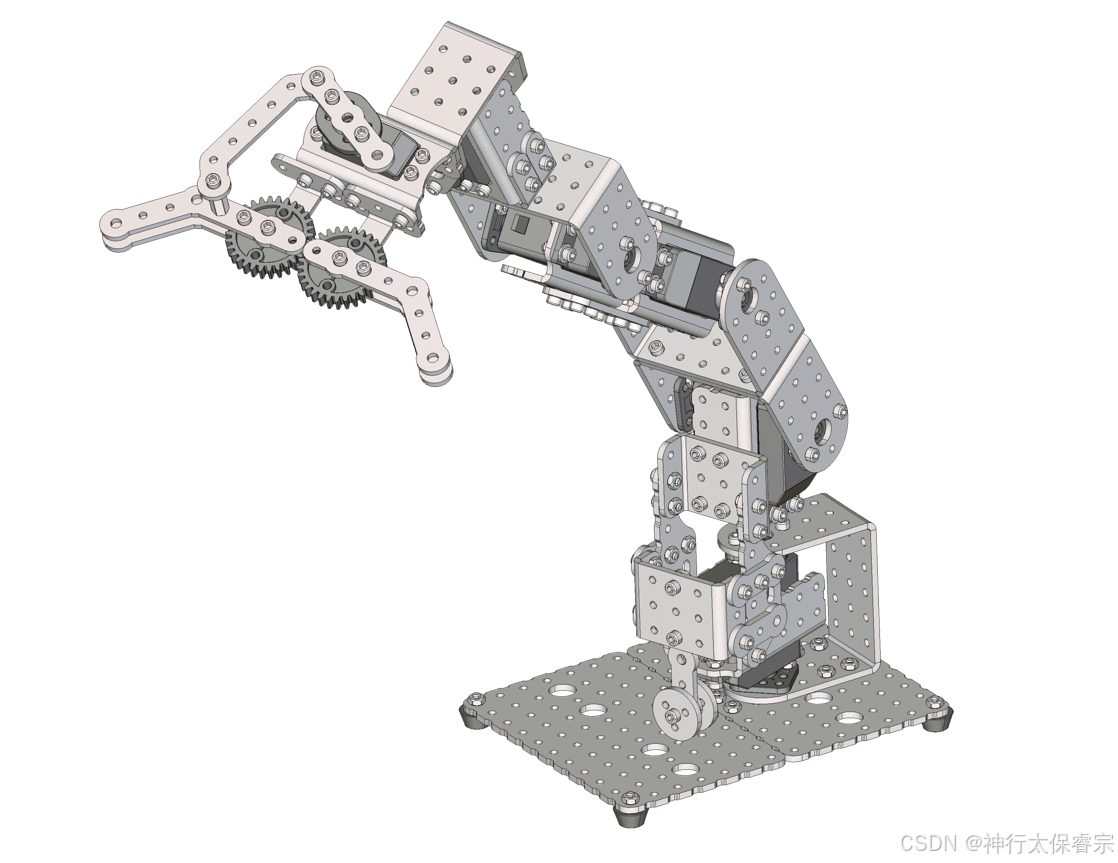

六轴协作机械臂是一种具有六个自由度的机械臂,六轴协作机械臂之所以称为六轴,是因为它包含六个关节,每个关节都能够独立运动,它可以在六个方向上进行运动。这六个方向分别是:上下运动(沿着Z轴)、前后运动(沿着Y轴)、左右运动(沿着X轴)、绕X轴旋转、绕Y轴旋转和绕Z轴旋转。这种设计使得机械臂能够在六个自由度上进行灵活的运动,可以在三维空间内进行复杂的运动和操作,从而达到更加精确和高效的操作。这些关节通常由电机和传动装置控制,能够以精确的速度和力度进行移动和操作。

2.2 具体步骤

2.2.1 注意事项

①注意请在伺服电机初始化调试后进行组装。
②注意舵机垫片螺纹是否清晰
③尽量改进爪口结构,使之易于抓夹

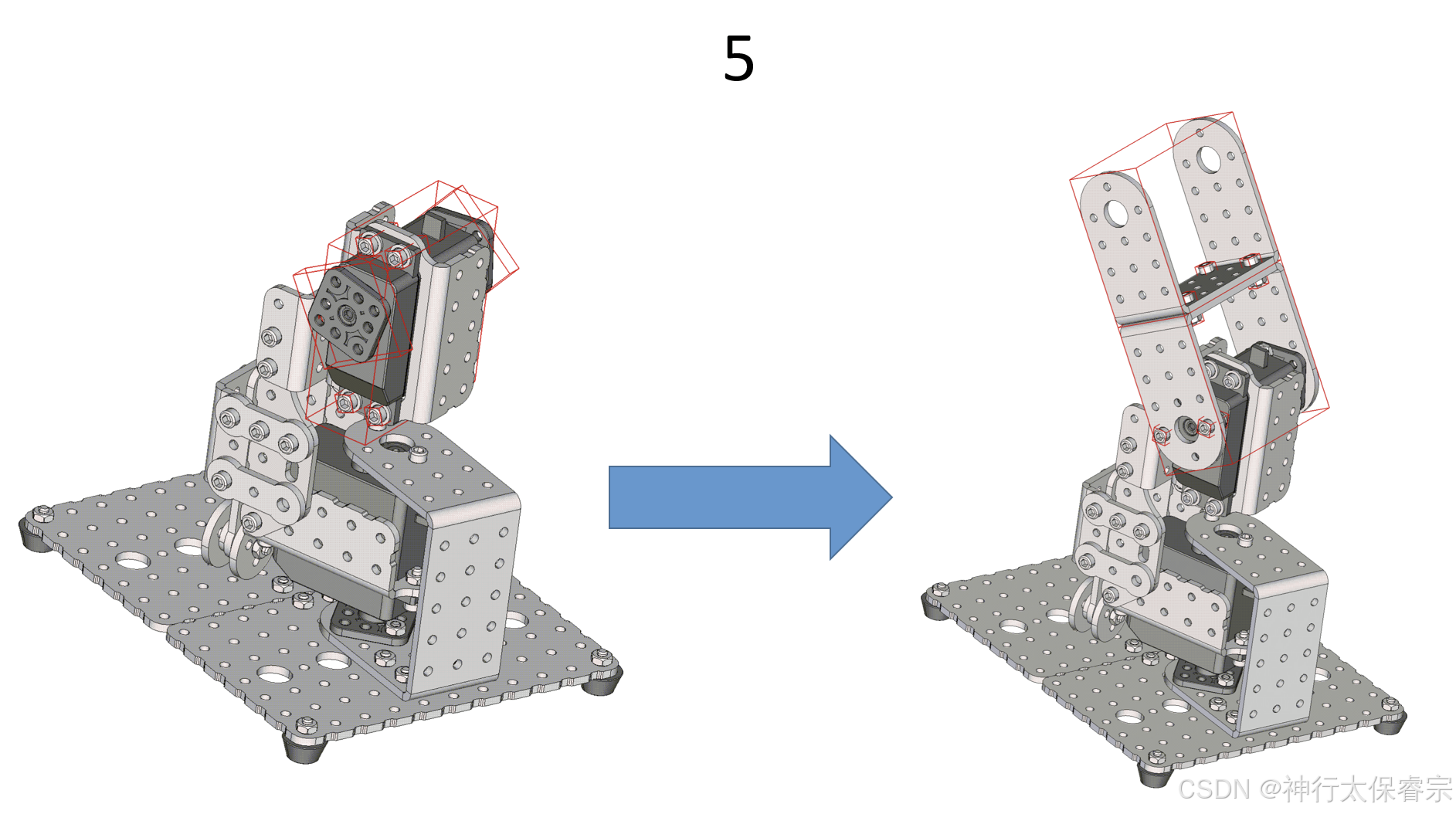

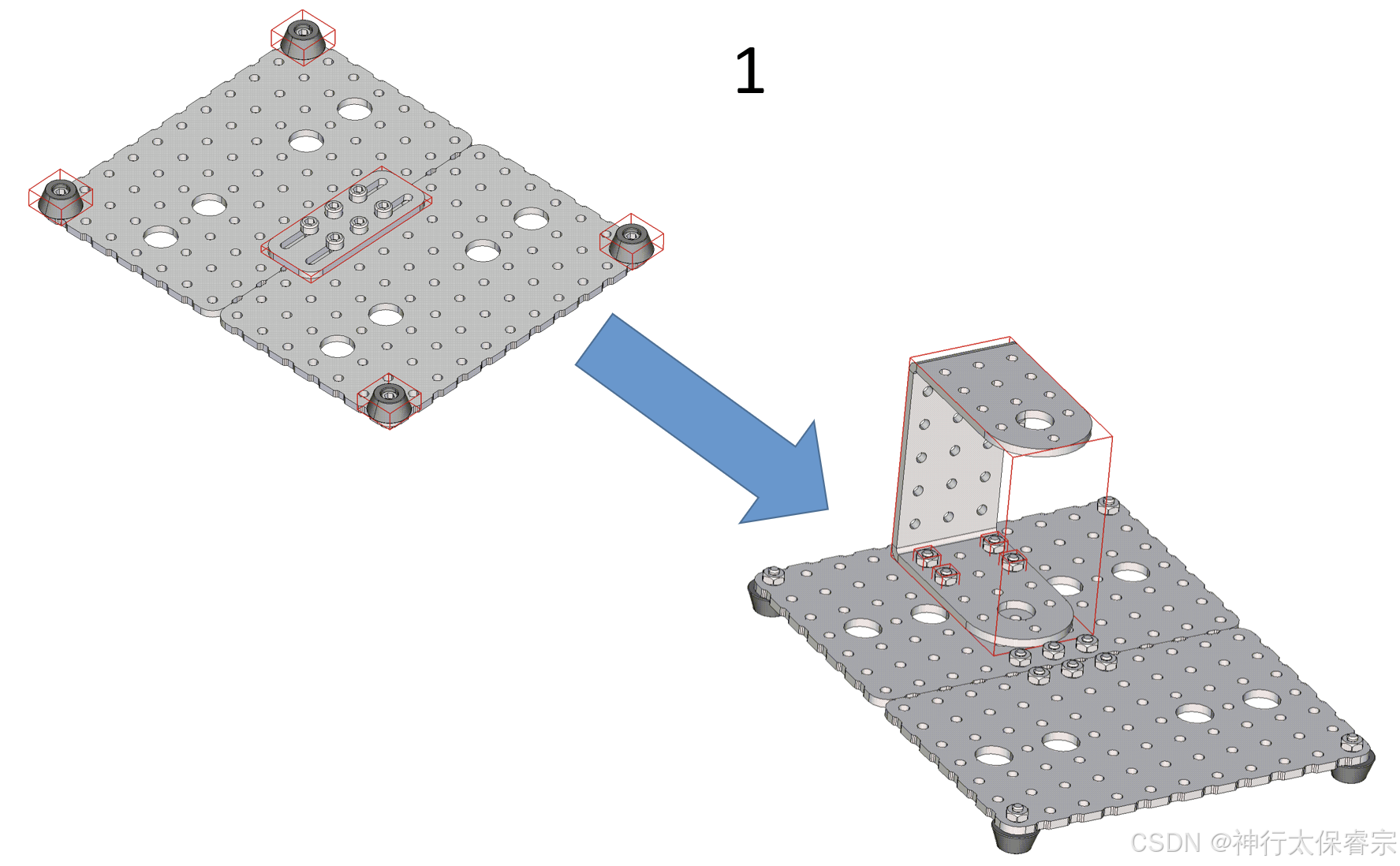

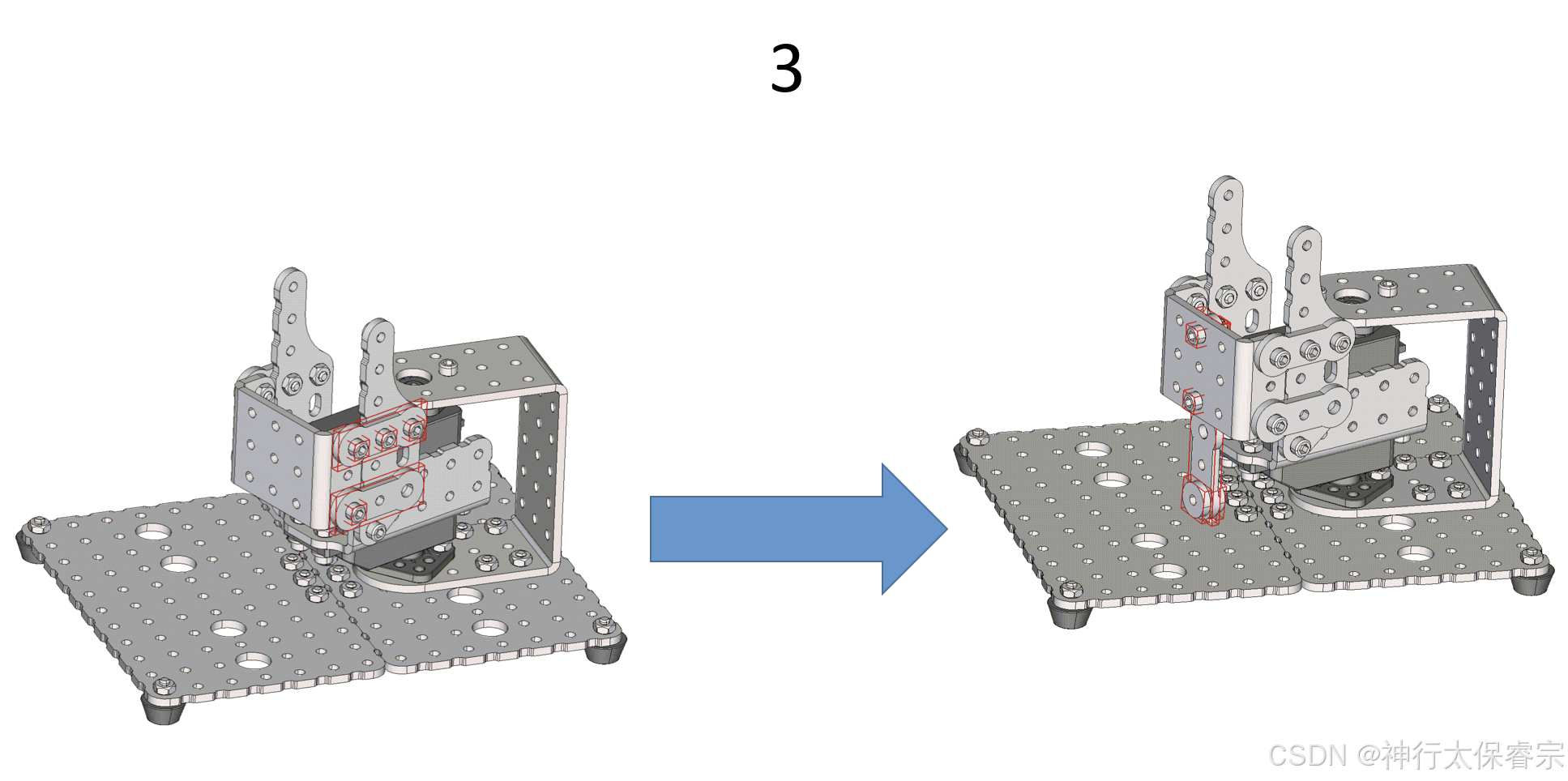

2.2.2 机械臂组装

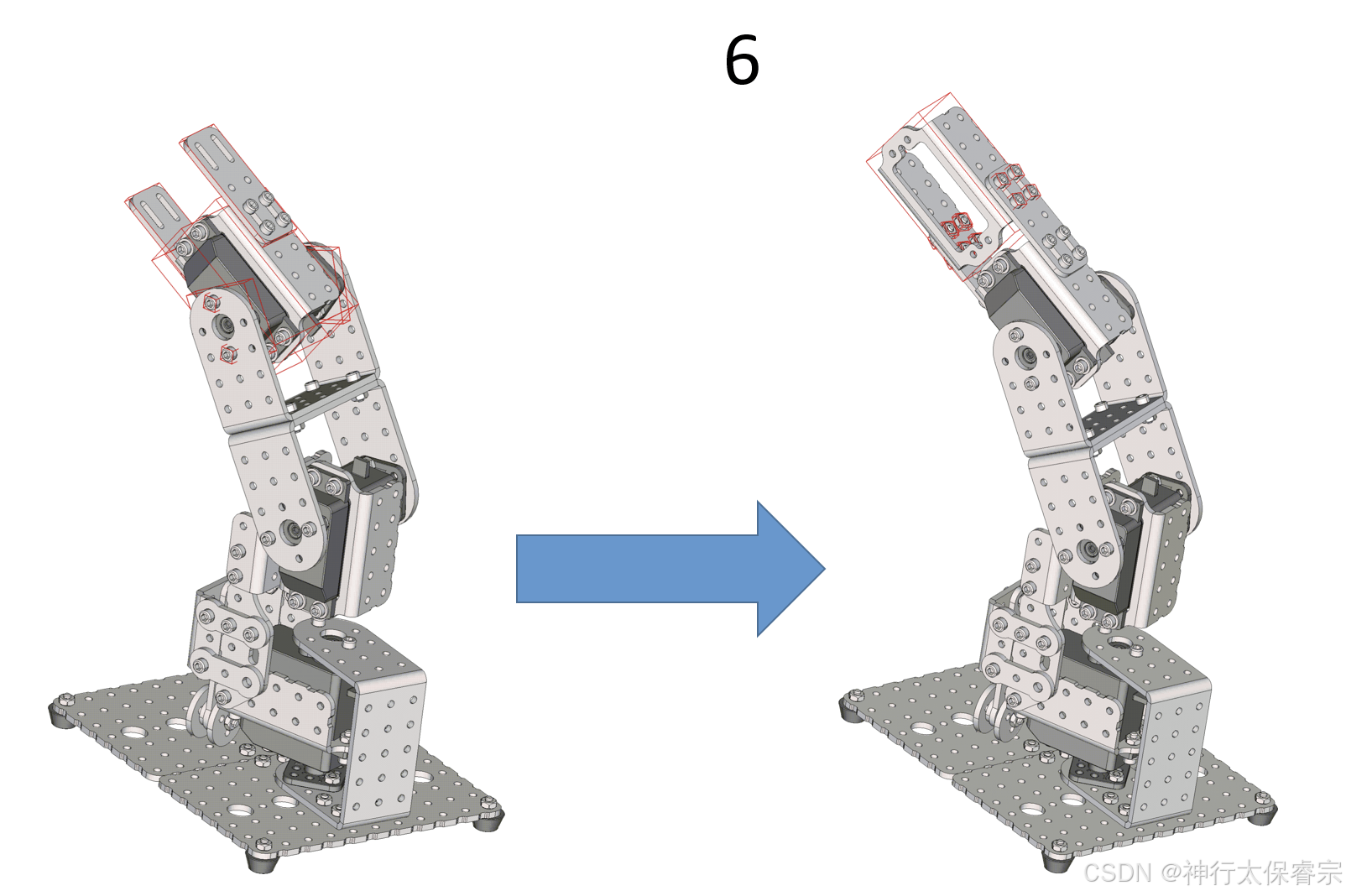

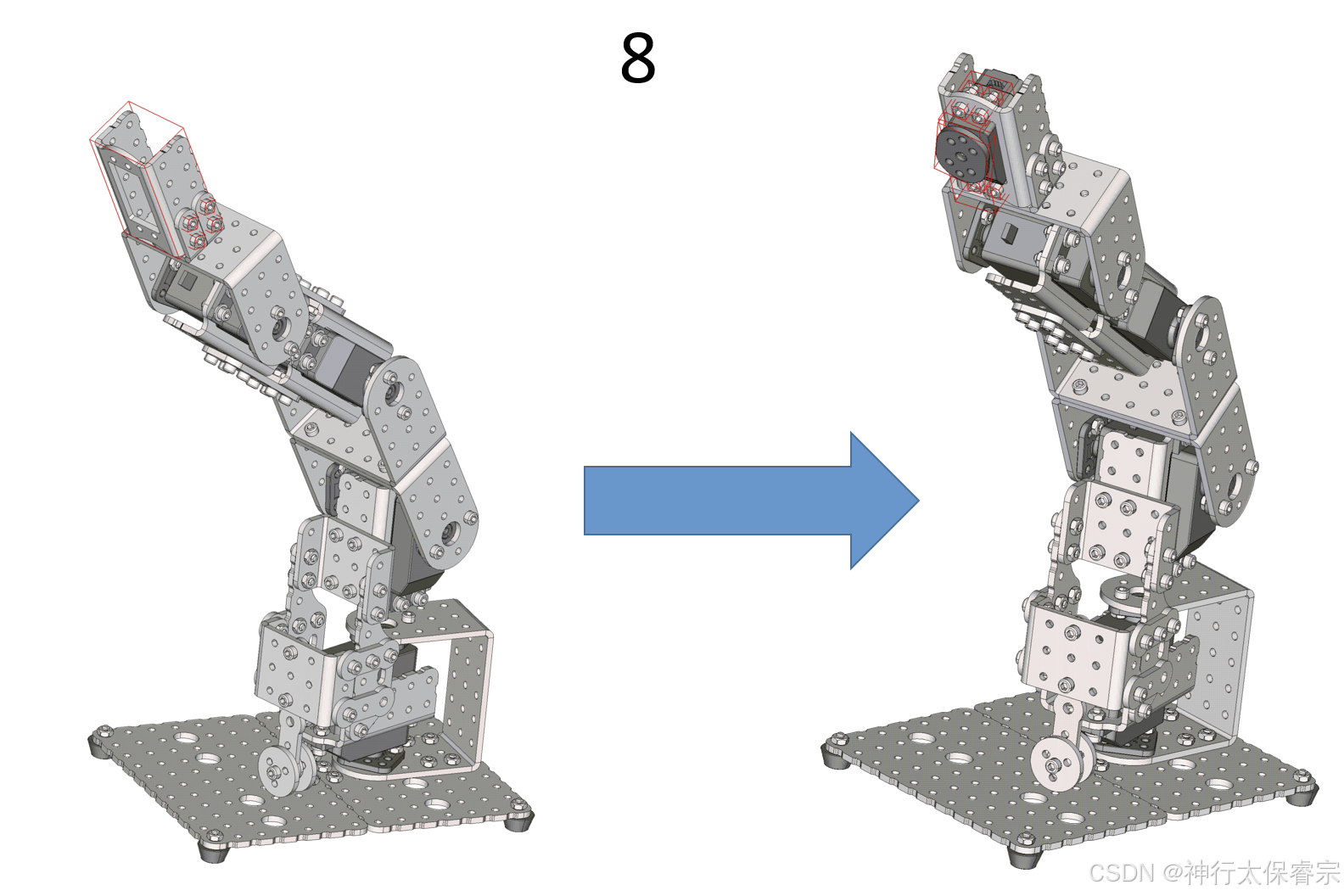

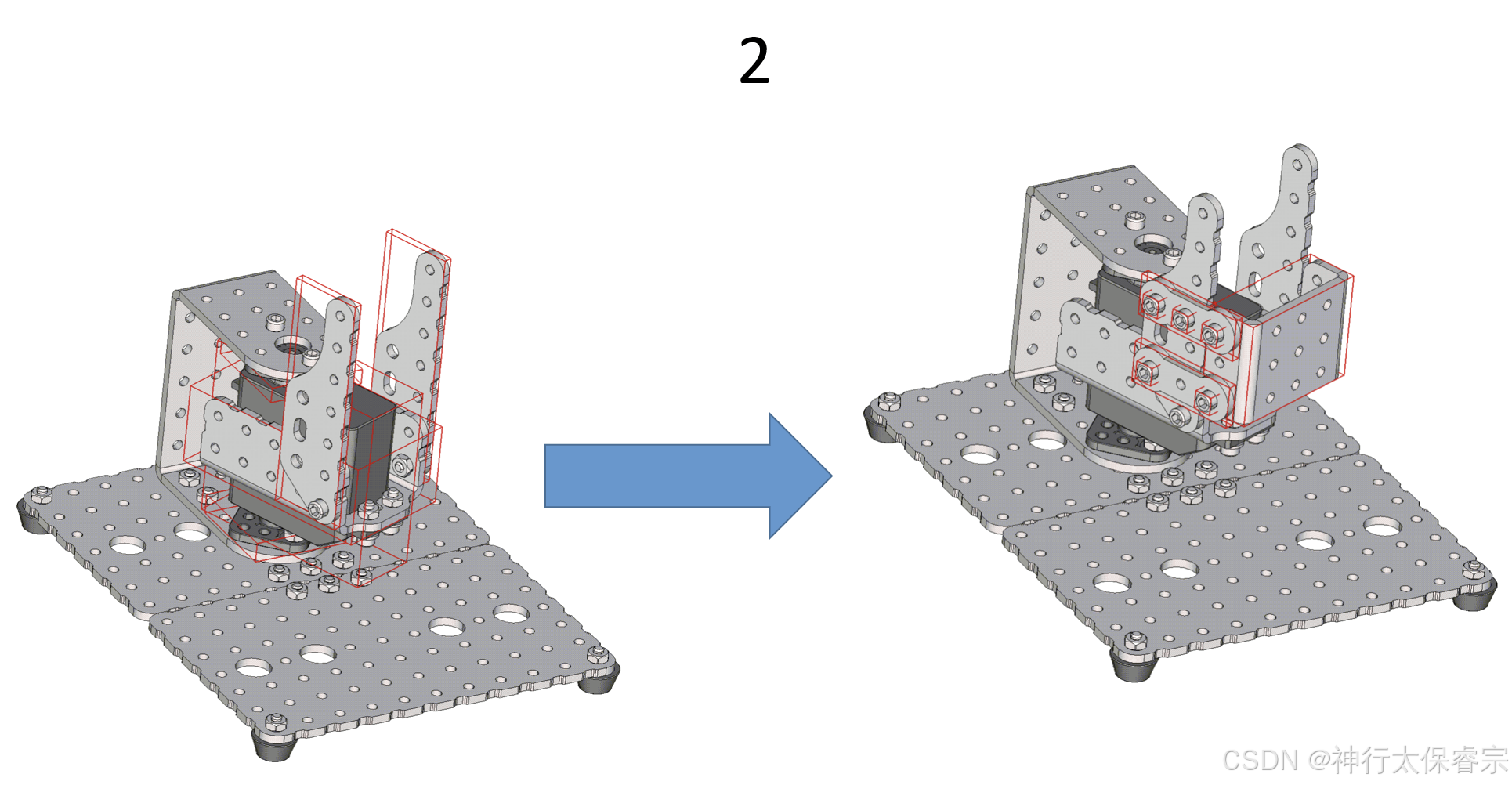

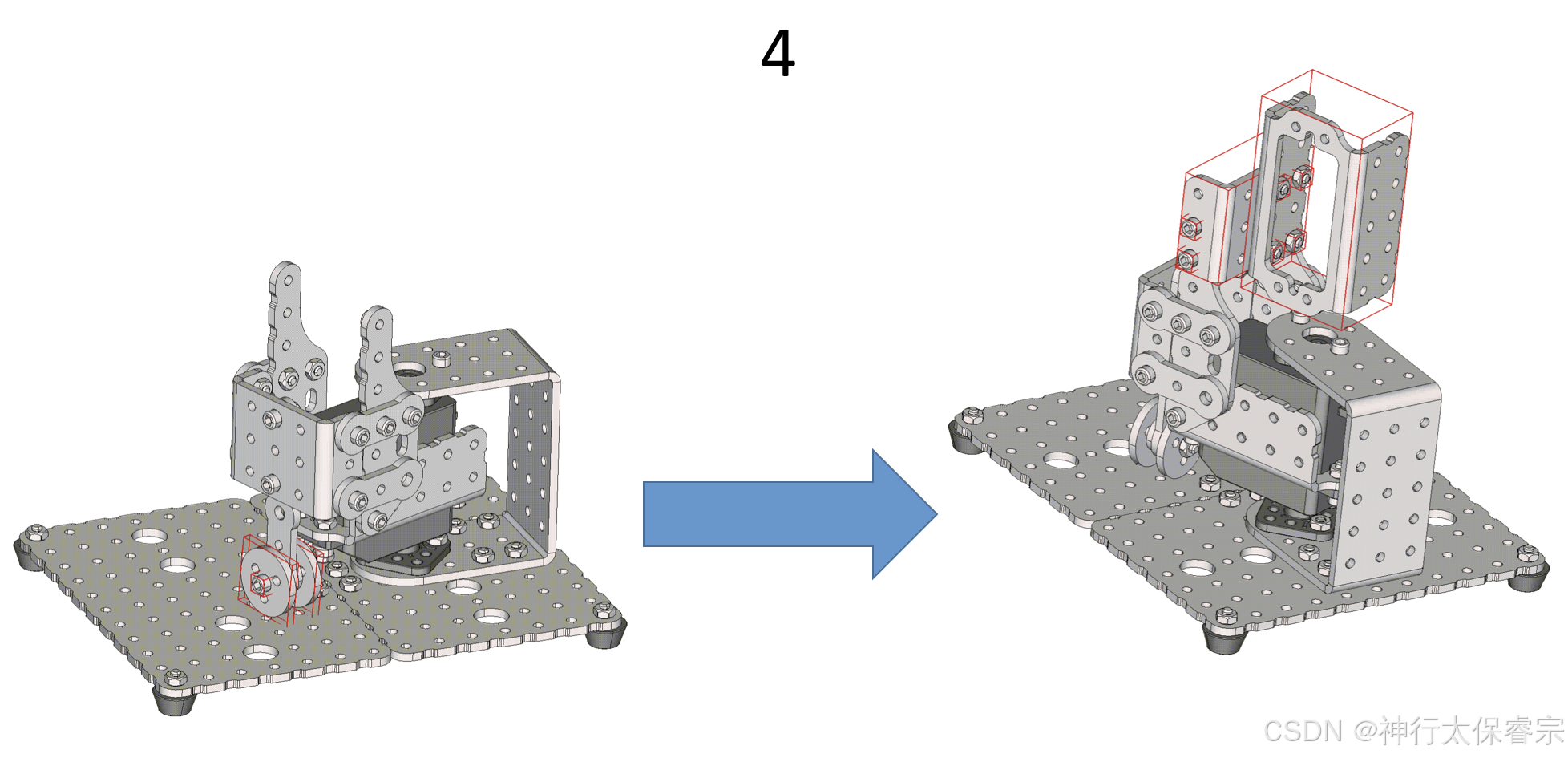

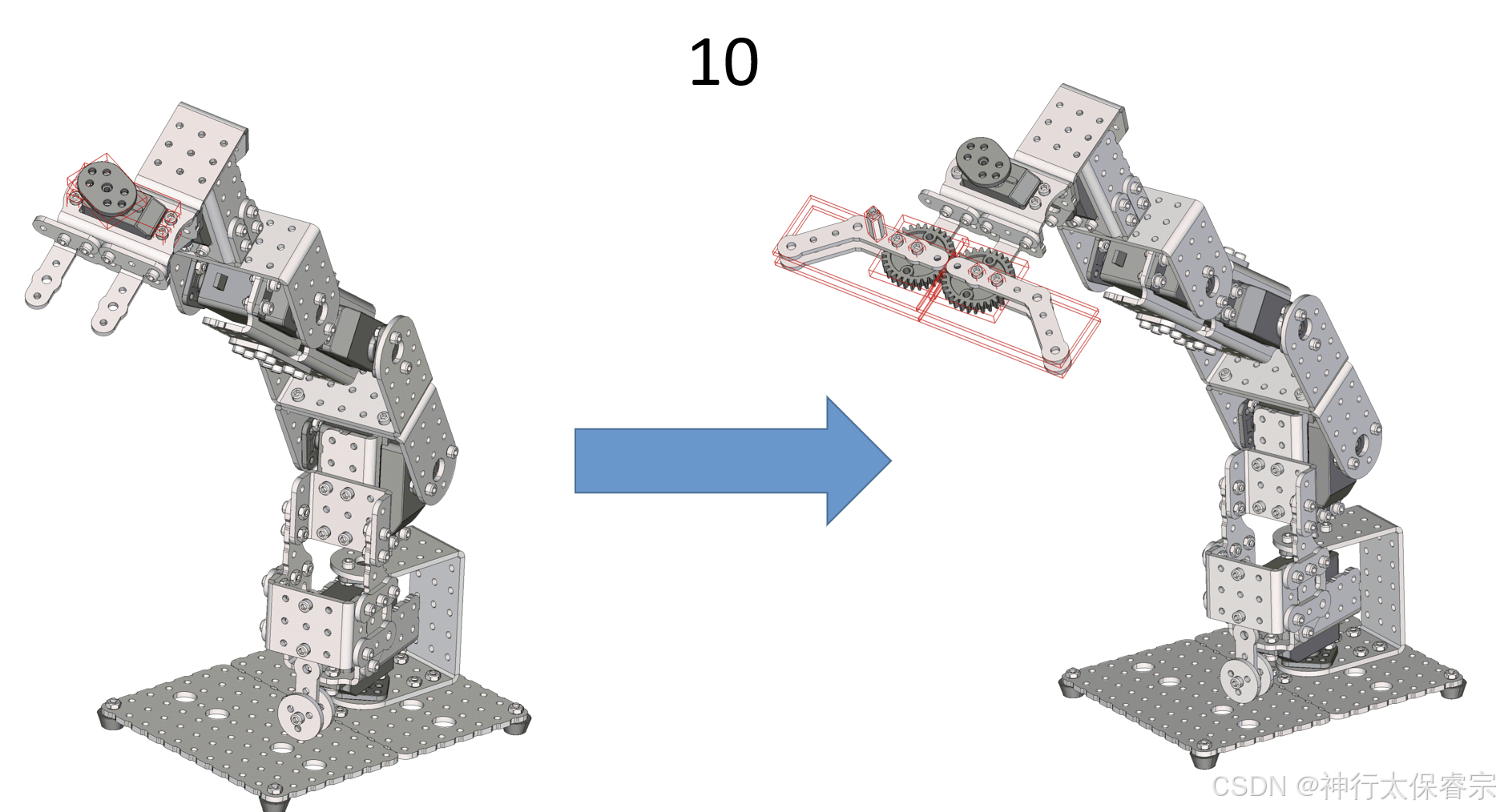

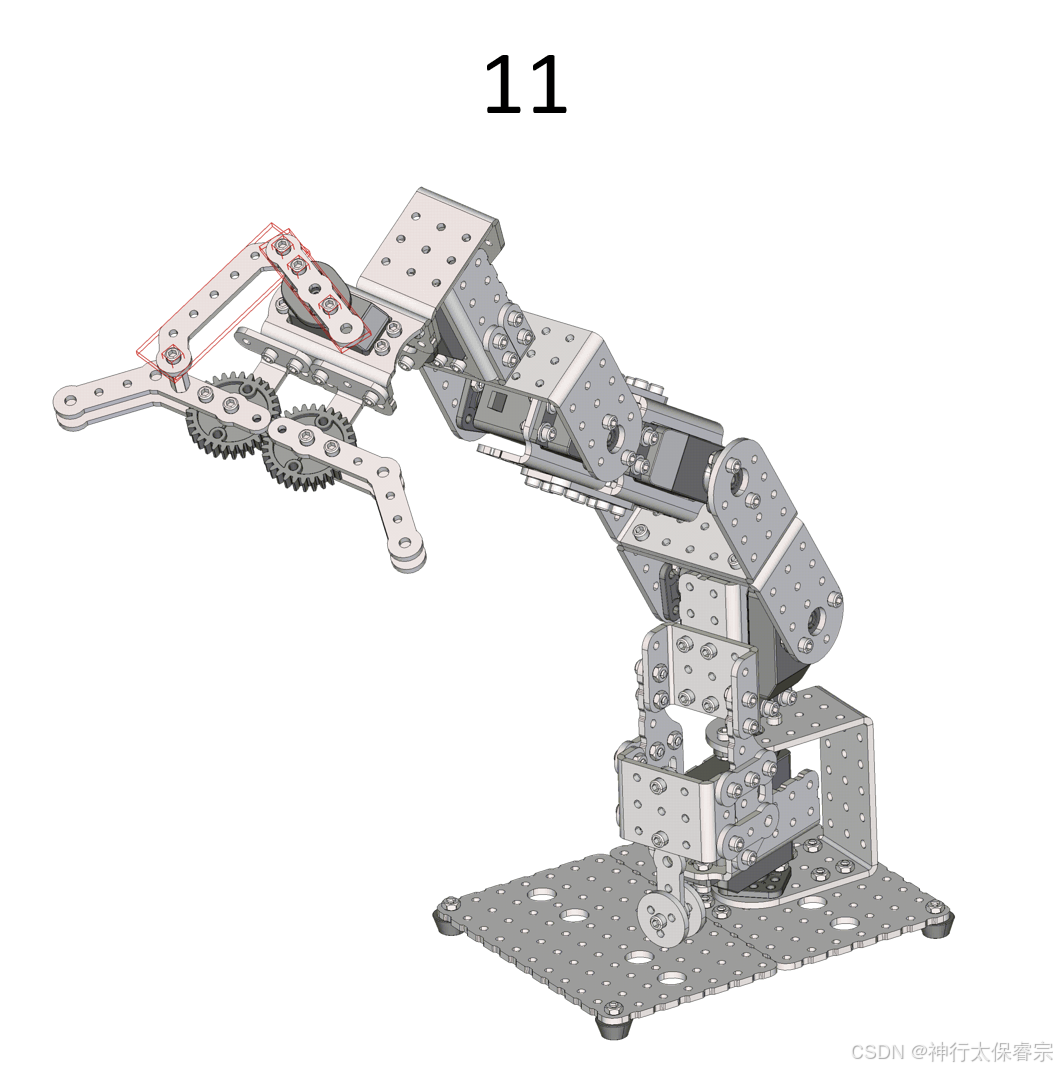

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

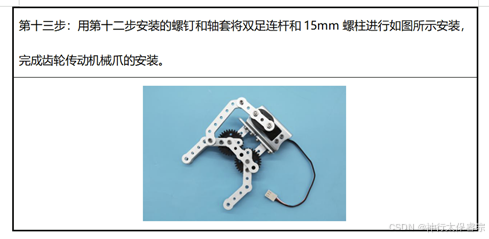

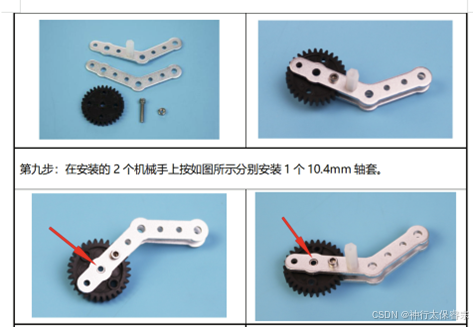

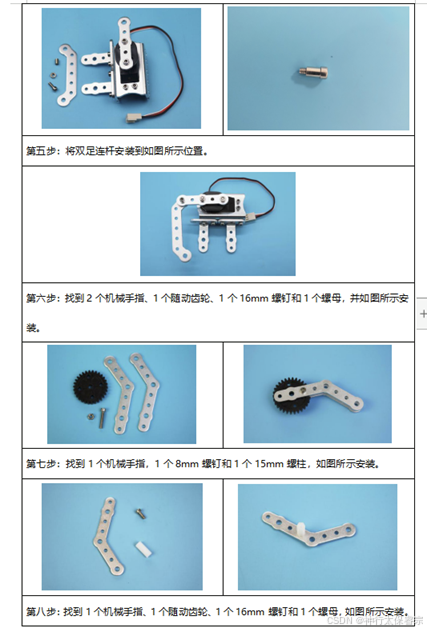

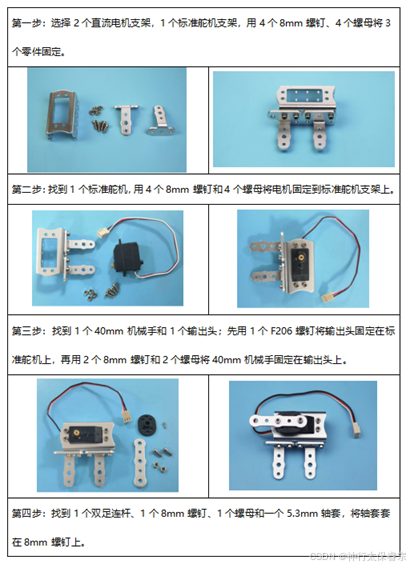

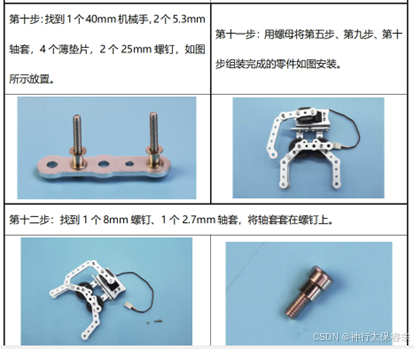

2.2.3 夹持机构组装

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

3 调整电控

3.1 伺服电机初始化

在上课之前,老师会提前发一个压缩包,里面有各种各样的工具软件还有半成品代码,这里就要用到arduino和controller。
先将以下命名为servo_bigfish.ino的代码通过arduino烧录进开发板中。

/*
 * Bigfish扩展板舵机口; 4, 7, 11, 3, 8, 12, 14, 15, 16, 17, 18, 19
 * 使用软件调节舵机时请拖拽对应序号的控制块
 */
#include <Servo.h>

#define ANGLE_VALUE_MIN 0
#define ANGLE_VALUE_MAX 180
#define PWM_VALUE_MIN 500
#define PWM_VALUE_MAX 2500

#define SERVO_NUM 12

Servo myServo[SERVO_NUM];

int data_array[2] = {0,0};  //servo_pin: data_array[0], servo_value: data_array[1];
int servo_port[SERVO_NUM] = {4, 7, 11, 3, 8, 12, 14, 15, 16, 17, 18, 19};
int servo_value[SERVO_NUM] = {};

String data = "";

boolean dataComplete = false;

void setup() {
  Serial.begin(9600);

}

void loop() {

  while(Serial.available())
  {
    int B_flag, P_flag, T_flag;
    data = Serial.readStringUntil('\n');
    data.trim();
    for(int i=0;i<data.length();i++)
    {
      //Serial.println(data[i]);
      switch(data[i])
      {
        case '#':
          B_flag = i;
        break;
        case 'P':
        {
          String pin = "";
          P_flag = i;
          for(int i=B_flag+1;i<P_flag;i++)
          {
            pin+=data[i];
          }
          data_array[0] = pin.toInt();
        }
        break;
        case 'T':
        {
          String angle = "";
          T_flag = i;
          for(int i=P_flag+1;i<T_flag;i++)
          {
            angle += data[i];
          }
          data_array[1] = angle.toInt();
          servo_value[pin2index(data_array[0])] = data_array[1];
        }
        break;
        default: break;
      }
    }

    /*
    Serial.println(B_flag);
    Serial.println(P_flag);
    Serial.println(T_flag);

    for(int i=0;i<2;i++)
    {
      Serial.println(data_array[i]);
    }
    */

    dataComplete = true;
  }

  if(dataComplete)
  {
    for(int i=0;i<SERVO_NUM;i++)
    {
      ServoGo(i, servo_value[i]);
      /*********************************串口查看输出***********************************/
//      Serial.print(servo_value[i]);
//      Serial.print(" ");
    }
//    Serial.println();
      /*********************************++++++++++++***********************************/

    dataComplete = false;
  }


}

void ServoStart(int which){
  if(!myServo[which].attached() && (servo_value[which] != 0))myServo[which].attach(servo_port[which]);
      else return;
  pinMode(servo_port[which], OUTPUT);
}

void ServoStop(int which){
  myServo[which].detach();
  digitalWrite(servo_port[which],LOW);
}

void ServoGo(int which , int where){
  ServoStart(which);
  if(where >= ANGLE_VALUE_MIN && where <= ANGLE_VALUE_MAX)
  {
    myServo[which].write( where);
  }
  else if(where >= PWM_VALUE_MIN && where <= PWM_VALUE_MAX)
  {
    myServo[which].writeMicroseconds(where);
  }
}

int pin2index(int _pin){
  int index;
  switch(_pin)
  {
    case 4: index = 0; break;
    case 7: index = 1; break;
    case 11: index = 2; break;
    case 3: index = 3; break;
    case 8: index = 4; break;
    case 12: index = 5; break;
    case 14: index = 6; break;
    case 15: index = 7; break;
    case 16: index = 8; break;
    case 17: index = 9; break;
    case 18: index = 10; break;
    case 19: index = 11; break;
  }
  return index;
}

代码烧录后,进入controller选择端口号及波特率(9600)进行连接,在对应模块中拖动控制条,使电机转动,最终置于90°的位置,伺服电机初始化调整成功。

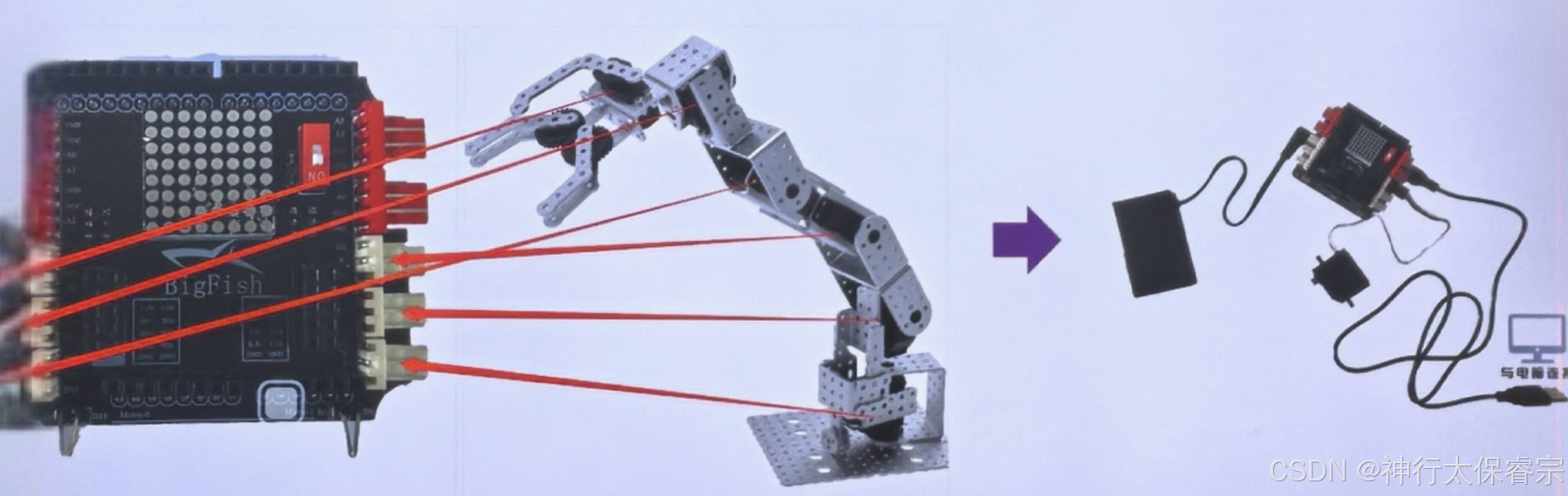

在这里插入图片描述单独连接舵机调试,分别在controller中拖动进度条,可以观察相应的舵机角度转动,做好相应的记录,写好对应的舵机调试角度。

3.2 电路搭建

伺服电机接线次序为,由上至下4、7、11、3、8、12。
在这里插入图片描述

3.3 机械臂自动化控制设计

在arduino中打开老师提供的jixieshoubi.ino进行编程,如下所示。


#include <Servo.h>

#define OPERATE_TIME 3000

int nInitialDeg[6]={72,35,118,58,80,60};//六个舵机初始角度
int nGetDeg[6]={82,65,155,66,80,15};//六个舵机运动到抓取目标物的角度
int nPutDeg[6]={20,65,155,66,80,60};//六个舵机运动到释放目标物的角度
int nServoPin[6]={3,4,7,8,11,12};//六个舵机对象对应的引脚

Servo myServo[6];


void setup() //初始化函数,上电后只执行一次
{
  pinMode(9,INPUT);
  resetArm();//对机械臂进行初始化,包括绑定舵机引脚,运行至初始化状态

}

void loop() //循环函数,反复执行
{
   int nState=digitalRead(9);
   if(nState==0)
   {
    getCube();  //到目标点抓取物体
    delay(1000);
    putCube();  //到目标点释放物体
    delay(2000);//延时等待2秒
   }
}

void resetArm()//机械臂初始形态,此时建议夹爪张开
{
    for(int i = 0; i < 6; i++)
    {
        myServo[i].attach(nServoPin[i]);//舵机对象绑定引脚
        myServo[i].write(nInitialDeg[i]);//相应舵机运行至指定初始化位置
        delay(1000);
    }
}

void getCube()//抓取目标物体
{
    for(int i=0;i<6;i++)
    {
       ServoMove(i, nInitialDeg[i], nGetDeg[i], OPERATE_TIME);//控制各个舵机由初始化位置运行至目标物位置,并执行夹爪闭合动作,以抓取目标物体
    }

    for(int i=4;i>=0;i--)
    {
       ServoMove(i, nGetDeg[i], nInitialDeg[i], OPERATE_TIME);//保持夹爪状态不变,其他舵机逆序由目标物位置返回初始化位置
    }
}


void putCube()     //释放目标物体
{
    for(int i=0;i<5;i++)
    {
       ServoMove(i, nInitialDeg[i], nPutDeg[i], OPERATE_TIME);//控制除夹爪以外各个舵机由初始化位置运行至释放位置
    }
    ServoMove(5, nGetDeg[5], nPutDeg[5], OPERATE_TIME);//控制夹爪舵机角度,由夹爪闭合状态转为张开状态,以释放目标物体

    for(int i=4;i>=0;i--)
    {
       ServoMove(i, nPutDeg[i], nInitialDeg[i], OPERATE_TIME);//除夹爪舵机外所有舵机逆序由释放位置返回初始化位置
    }
}


void ServoMove(int which, int _start, int _finish, long t)  //控制指定舵机(which)在指定时间(t)由初始位置(_start)运动到目标位置(_finish)
 {
    static int direct;
    static int diff;
    static long deltaTime;
    if(_start <= _finish)
      direct = 1;
    else
      direct = -1;
    diff = abs(_finish - _start);
    deltaTime = (long) (t / 180);

    for(int i = 0; i < diff; i++)
    {
        myServo[which].write(_start + i * direct);
        delay(deltaTime);
    }
}

在以下代码中,填写之前记录的数据。

int nInitialDeg[6]={72,35,118,58,80,60};//六个舵机初始角度
int nGetDeg[6]={82,65,155,66,80,15};//六个舵机运动到抓取目标物的角度
int nPutDeg[6]={20,65,155,66,80,60};//六个舵机运动到释放目标物的角度
int nServoPin[6]={3,4,7,8,11,12};//六个舵机对象对应的引脚

填写完成后,编译程序,连接开发板,选择正确的端口并上传。

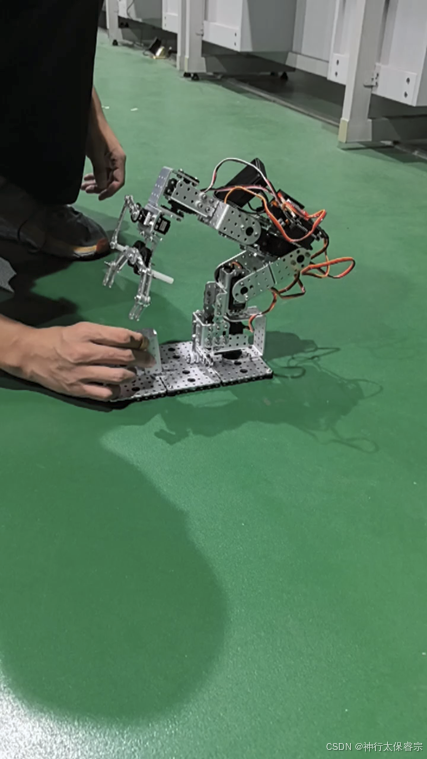

在这里插入图片描述
