一、RFID介绍

RFID（Radio Frequency IDentification）称为射频设备技术或无线射频识别，属于通信方式的一种。可通过无线电信号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

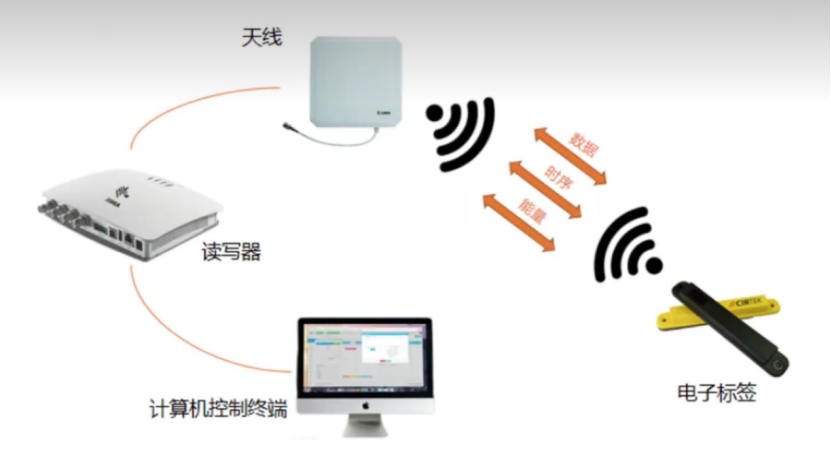

一套完整的RFID系统，是由阅读器（PCD）与电子标签（TAG）也就是所谓的应答器（PICC）及应用软件系统三个部份所组成，其工作原理是Reader发射一特定频率的无线电波能量给Transponder，用以驱动应答器（Transponder）电路将内部的数据送出，此时阅读器（Reader）便依序接收解读数据，送给应用程序做相应的处理。

RFID的识别原理：

S50卡内置了几组线圈，读写器向卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

RFID频段分类:

①低频（LF）：

典型工作频段：125KHZ   ~   134.2KHZ

读写距离    ：常见小于10cm    可实现小于1m

应用场景    ：门禁控制     动物标签

②高频（HF）：

典型工作频段：13.56MHZ   速度快

读写距离    ：常见小于10cm    可实现小于1m

应用场景    ：智能卡（公交卡，身份证，一卡通）、门禁控制、图书馆、货架

③超高频（UHF）：

典型工作频段：433MHZ

读写距离：几百米至2公里

应用场景：遥控遥测、传感器数据采集、点菜机

④微波（MW）：

典型工作频段：2.45GHZ

读写距离：100m左右

应用场景：收费站集装箱

说明：

LC串联谐振电路

LC串联谐振电路是指将电感（L）和电容（C）串联在一起，形成一个谐振回路，使得回路中的电流和电压在特定的频率下达到最大值。

工作原理：LC串联谐振电路的原理基于电感和电容的互补作用。在谐振频率下，电感和电容的阻抗大小相等，方向相反，形成共振，此时谐振回路中的电流和电压达到最大值。当电路中的电源施加一个交流信号时，电感和电容会对信号产生阻抗。当频率偏离谐振频率时，电感和电容的阻抗大小不一致，电流会受到阻碍，导致谐振回路中的电压和电流减小。

阻抗特性：在LC串联谐振电路中，阻抗特性随频率的变化而变化。当输入信号频率等于谐振频率时，电路发生谐振，此时电路的阻抗最小，且可等效为一只纯电阻。此时流过整个谐振电路的信号电流最大。而当输入信号频率高于或低于谐振频率时，电路处于失谐状态，阻抗增大。

二、射频卡

1、概述

射频卡，也称为RF卡或非接触式IC卡，是一种通过无线方式传送数据的集成电路卡片。

2、组成

射频卡由IC芯片和感应天线组成，这些组件被封装在一个标准的PVC卡片内，确保芯片及天线无任何外露部分。这种封装方式不仅保护了内部组件，还使得射频卡具有耐用性和便携性。

3、工作原理

射频卡的工作原理基于射频识别技术（RFID），这是一种利用射频信号通过空间耦合（交变磁场或电磁场）实现无接触信息传递的技术。当射频卡进入射频识别系统的磁场后，它会接收来自读写器的射频信号。这些信号被射频卡内的天线接收并转化为电能，为卡内的电路供电。然后，射频卡利用这些能量发送存储在芯片中的信息给读写器，完成数据的读写操作。

4、射频卡类型

按功能分：ID卡（磁卡）和IC卡（接触式（银行卡）和非接触式）

按协议分：国际标准ISO 14443定义了两种信号接口，分别是TypeA和TypeB且互不兼容。

TypeA类卡：

MIFARE Std 1k(MF1 IC S50): 国内常称：MF1 S50

MIFARE Std 4k(MF1 IC S70): 国内常称：MF1 S70

卡号ID:4字节：一般公交卡、饭卡、一卡通

TypeB类卡：

我国第二代居民身份证：上海华虹、北京同方THR9904、天津大塘和北京华大生产。

5、S50射频卡参数

其内置容量为1K字节EEPROM，把内部的存储区分成16个扇区（每个扇区64Byte），同时把每个扇区为4个块，每块16个字节。并且S50射频卡是以块为存取单位。（一卡通每个扇区都有自己的使用场景）绝对地址是：块编号0~63
每个扇区有独立的两组密码和访问控制权限。
每张卡有唯一序列号，为32位（4 Bytes)。
工作频率：13.56MHz，通信速率：106KBps。
S50射频卡读写距离为10 cm以内（与读写器有关）。
数据保存期为10年，可改写10万次，读无限次。

6、S50射频卡存储结构

1.S50卡分为16个扇区（扇区编号0～15），每个扇区由4块（块编号为0～3,每块16个字节）组成（16个扇区的64个块按绝对地址编号为0～63）

	块0	厂商标记块	数据块	0
扇区0	块1	wet	数据块	1
	块2		数据块	2
	块3	密码A 存取控制密码B	控制块	3
	块0		数据块	4
扇区1	块1		数据块	5
	块2		数据块	6
	块3	密码A 存取控制密码B	控制块	7
		∶ ∶ ∶
	0		数据块	60
扇区15	1		数据块	61
	2		数据块	62
	3	密码A 存取控制密码B	控制块	63

2.第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。

3.第一扇区的第1、2块以及第二扇区到第63扇区的第0、1、2块为数据块，一般用于存储数据使用。数据块可以用于数据存储（可以进行读、写操作）以及用作数据值（初始化值、加值、减值、读值）。

4.对数据块的操作分为：读（读取一个块的数据）、写（写一个块的数据）、加（对数值进行加值）、减（对数据进行减值）、存储（将块中的内容存储到数据寄存器中）、传输（将数据寄存器的内容写入块中）以及中止（将卡置于暂停工作状态）。

5.每个扇区的块3为控制块，块3中的内容包括了密码A、存取控制权限、密码B

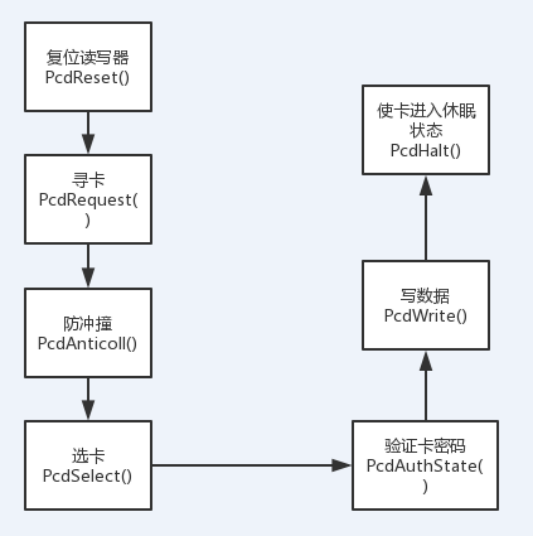

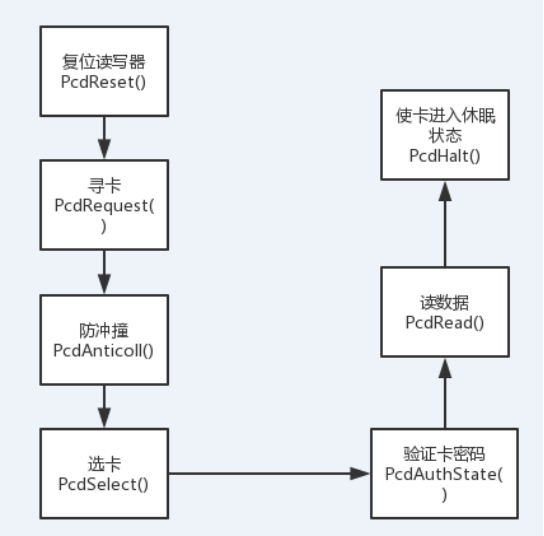

三、读写器(PCD)

1、MFRC522与主控MCU通信协议

RC522模块提供了三种通信接口，分别是I2C串行通信、SPI串行通信，串口通信。数据传输顺序为先传高位，再传低位。在I2C串行通信模式下，支持快速模式（400Kbit/s）和高速模式（3400Kbit/s）。在SPI串行通信模式下，最大的传输速度为10Mbit/s，数据与时钟相位关系满足“空闲态时钟为低电平，在时钟上升沿同步接收和发送数据，在下降沿数据转换”的约束关系。 MODE3 – MODE0

由于S50射频卡的频率是13.56MHZ，故采取SPI通信

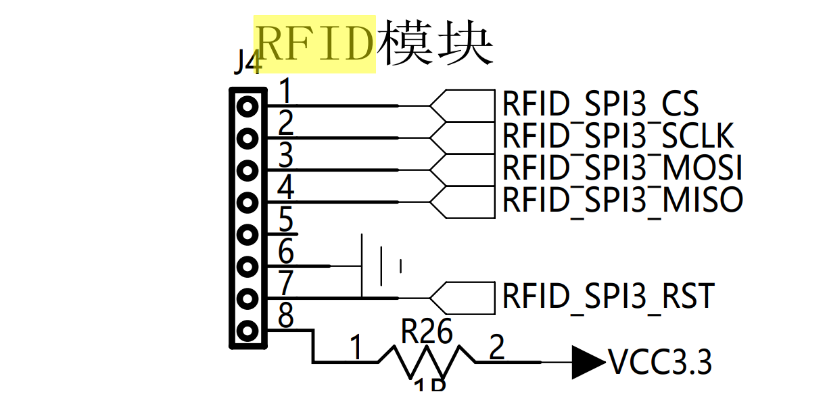

管脚编号	管脚符号	管脚功能描述
1	SDA	I2C通信串行数据输出管脚
2	SCK	串行时钟输入管脚
3	MOSI	SPI通信串行数据输入管脚
4	MISO	SPI通信串行数据输出管脚
5	IRQ	卡接触中断输出管脚，有效电平低电平(此读卡器不需要)
6、8	GND、VDD	模块工作电源负极和电源正极
7	RST	模块硬件复位管脚，有效电平低电平。
