MBR分区的恢复 - 数据恢复

一、适用场景 —— Windows下的物理盘 MBR分区被破坏

        Windows下的物理盘 MBR分区被破坏，即需要恢复第0扇区的数据。

        场景1：在使用移动硬盘时，发现无法识别硬盘，将移动硬盘正常断开在重新连接至计算机，提示用户未初始化，移动硬盘无法访问。

        场景2：我们使用电脑时，可能因突然的断电、或是在浏览器中下载的绿色软件让电脑中毒，导致电脑无法识别磁盘分区，常见的有电脑无法启动（系统分区）、丢了某个盘。



二、使用工具

        WinHex 【一款Windows下运行的十六进制（hex）专业磁盘编辑工具】

                官方下载：http://www.x-ways.net           第三方下载：请自行 百度



 三、解决步骤

1.加载故障磁盘，发现磁盘没有初始化。用winhex打开磁盘，发现第0扇区数据区为全0。

2.由于MBR磁盘第0扇区为引导程序、磁盘标识、分区信息、结束标志等构成，且MBR引导程序具有公共引导特性，所以首先复制一个正常的磁盘MBR引导程序，粘贴到被破坏的磁盘第0扇区。

3.然后搜索DBR区域，分析出该磁盘的分区表信息。



步骤和结果

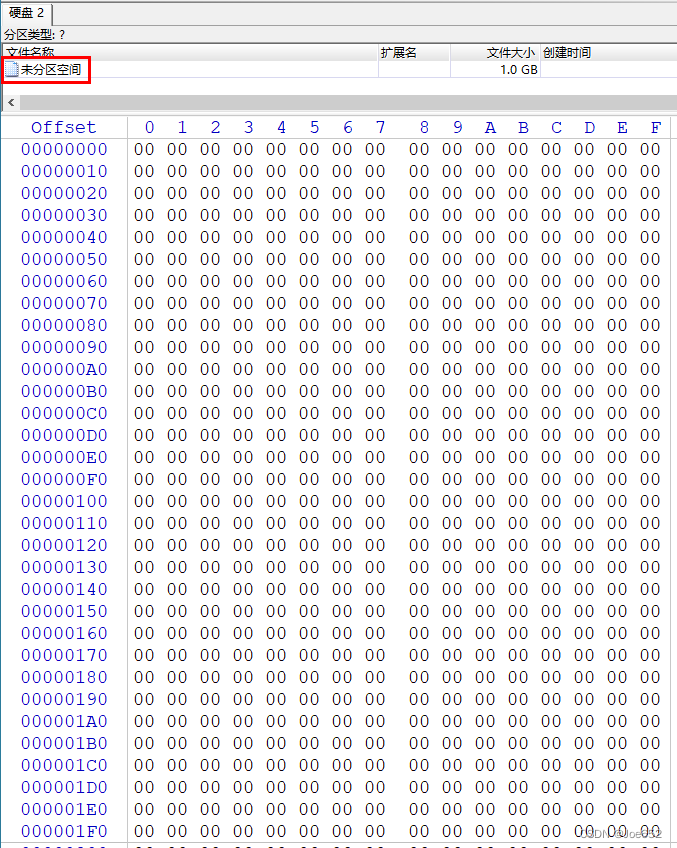

        1. 加载故障磁盘，显示磁盘没有初始化。用winhex打开磁盘发现第0扇区数据区为全0，如下图：（磁盘号为2）

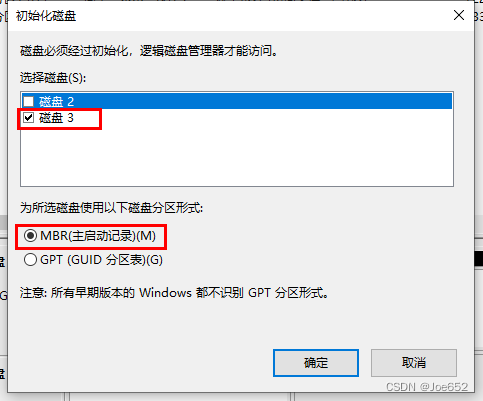

         2. 新建1个临时的磁盘，用MBR格式初始化。复制第0扇区信息。



注意，不要选择磁盘2，因为磁盘2是我们要恢复的，磁盘3是临时的。

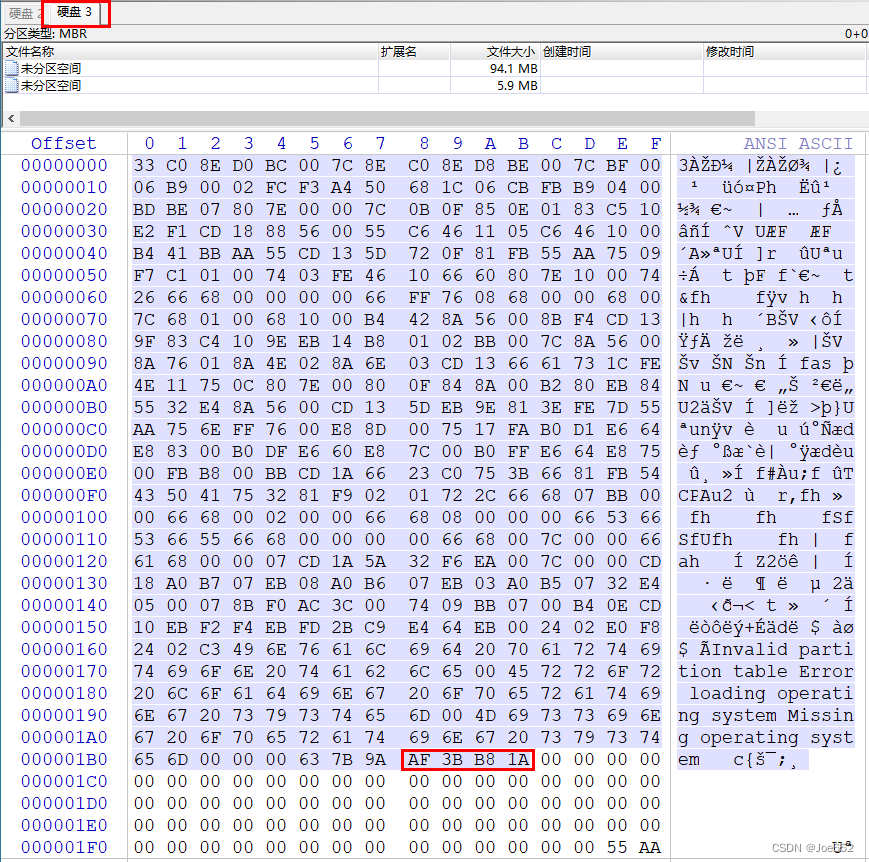

复制以上区域，其中“AF 3B B8 1A”为该临时磁盘的ID（一个系统下挂载的每个磁盘 ID是唯一的）。

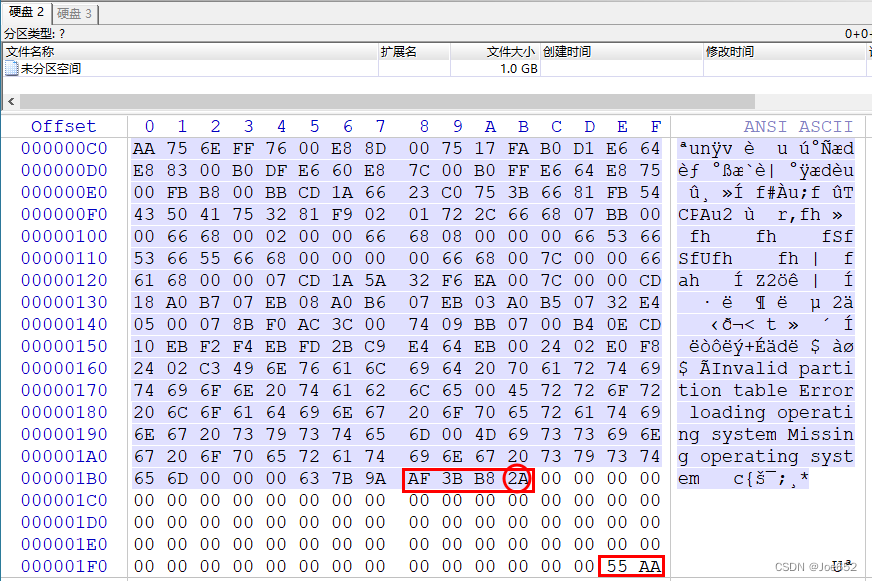

粘贴在磁盘1的第0扇区，并修改磁盘ID为“AF 3B B8 2A”，如图：



        3. 搜索“EB”区域，如图：



可以找到6个区域，每个DBR区域都有一个DBR备份区域，所以该磁盘有3个分区。

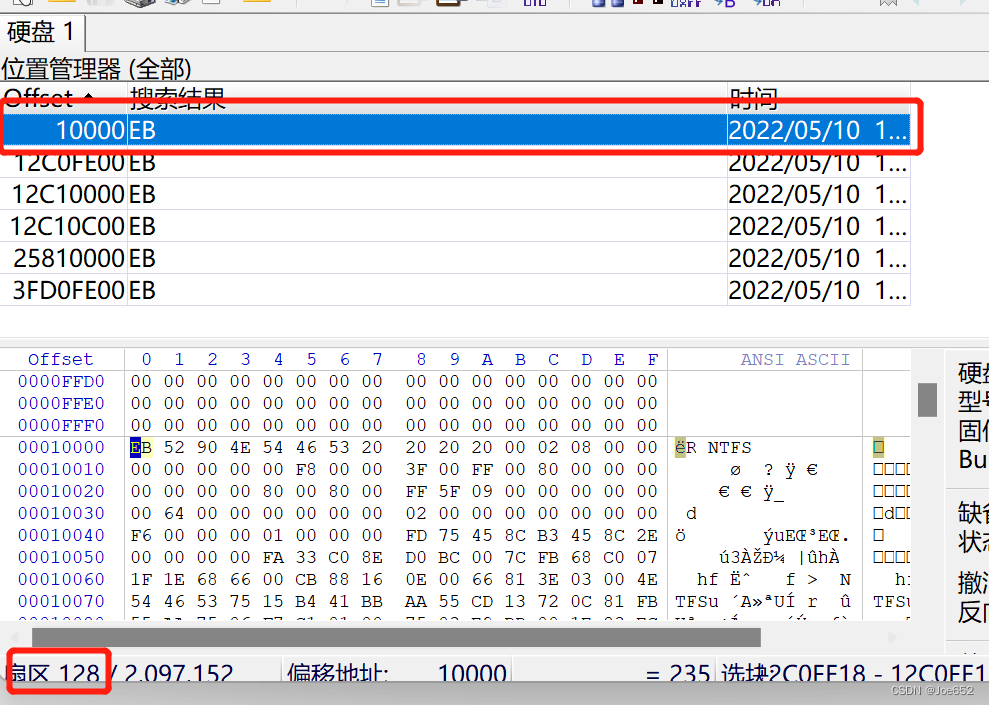

        4. 选中第1条查询结果，如图：



第1个分区为NTFS分区，NTFS分区的最后一个扇区是分区DBR区域的数据备份。起始扇区：128

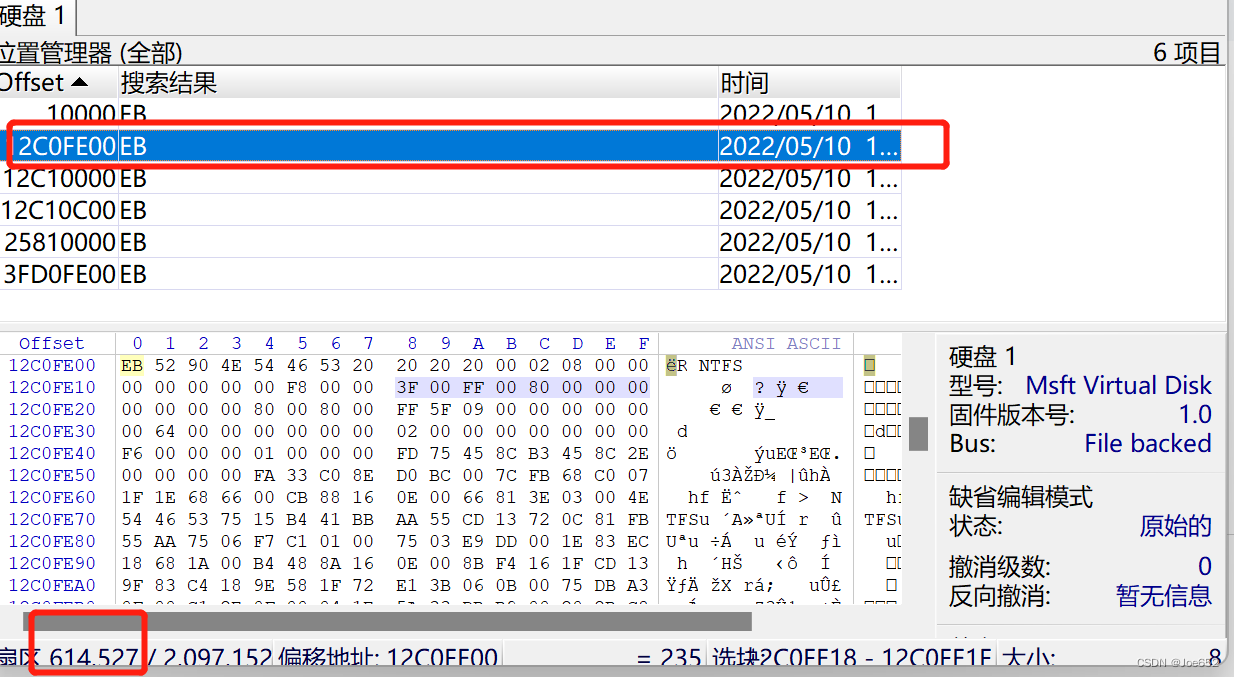

        5. 选中第2条查询结果，如图：

第1个分区的结束扇区为：614527。总共扇区数=614527-128+1=614400扇区

=0x00 09 60 00扇区（正序）

        6. 同样分析其它结果数据，完成如下表格：

第2分区为FAT32分区，FAT32分区的DBR区域的备份区域一般在DBR区域的后面第6个扇区的位置。所以不能像第1个分区那样分析结束扇区。请问怎么分析结束扇区？

起始扇区：614528，结束扇区：1228927，总共扇区数=1228927-614528+1=614400扇区=0x00 09 60 00扇区。

第3分区为NTFS分区，起始扇区：1228928，结束扇区：2091135，总共扇区数=2091135-1228928+1=862208扇区=0x 00 0D 28 00扇区。

分区名称

分区类型

分区起始位置

分区起始位置
