d3.brush() 区域选择:

作用：Brush 的功能是用来选取图表上的某一个区间，我们对此区间段内的元素做 (变色、移位、放大缩小等等)，类似于放大镜功能，适用于图表的某一块区域特殊处理之类的需求

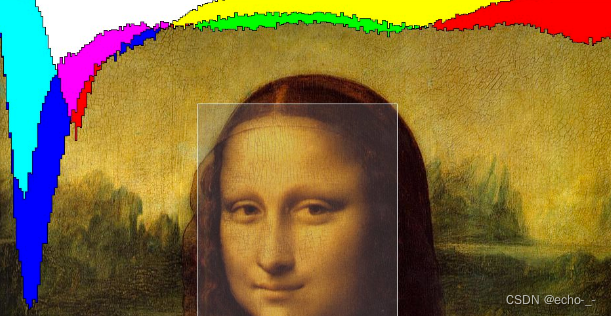

在这里插入图片描述

常见的一些操作方法

d3.brush( )、d3.brushX( )、d3.brushY( )
当我们使用 d3.brush( )时，它会建立一个二维 brush 并自动带入svg的鼠标跟触控事件，我们就能用鼠标或手指触控来进行操作。
除了使用d3.brush( ) 之外，如果你只想建立一维X轴向的brush，可以用 d3.brushX( ) 这个API；反之如果想建立一维Y轴向的brush，则是使用d3.brushY( )。
建立好brush之后，我们接著使用 selection.call( )的方法把建立好的 brush 绑定到选定的DOM元素上，然后就可以使用 brush.on(事件，方法) 来监听 brush 事件

brush.on(事件, 方法 ) 分为三种
1.strat  移动开始时
2.brush  移动中
3.end   动作结束时
<script>
svg.append("g")
    .call(d3.brush()
            .on("start brush", brushed)
						.on('end' brushEnd)
          )
</script>

一旦我们开始监听 brush event 之后，每个 event 就会包含以下几种属性;
brushFn回调的函数参数是event，需要调用该参数获取到相关的参数；
target - 触发brush 行为的元素
type -目前的事件状态，例如 start、brush、end
selection - 目前绑定node节点的 brush 选取集合。这个集合一般是一个数组，如果brush是二维，此集合的是[[x0, y0], [x1, y1]]。使用 event.selection 來判断DOM元素是否在brush范围内。

sourceEvent - 原生事件，例如 mousemove 或 touchmove
mode - brush当前的状态，例如 drag、space、handle、center 等等。

brush.extent([[x0, y0], [x1, y1]])

这个方法是用来设定可以框选的范围，[x0, y0] 是设定左上角位置，[x1, y1]则是设定右下角位置。一般来说会设定的跟svg一样大或是稍微大一点。

brush.handleSize([size])
这个方法则是用来设置 brush 尺寸的大小。没有特别设定的话，其预设尺寸为6。这个方法必须要在用selection.call( ) 使用并绑定brush 之前就使用。

示例：

<body>
    <svg style="width: 600px; height:500px; border:1px blue solid" xmlns="http://www.w3.org/2000/svg">
    </svg>
</body>



<script>
const dataCircle = [
        { cx: 100, cy: 150, r: 10 },
        { cx: 200, cy: 250, r: 15 },
    ]
    const svg = d3.select("svg");
    const circles = svg.selectAll("circle")
        .data(dataCircle)
        .join("circle")
        .attr("cx", d => d.cx)
        .attr("cy", d => d.cy)
        .attr("r", d => d.r)
        .attr("fill", "pink")


    // 设置brush事件，效果是选中区域内的圆fill填充色变红
    const brush = svg.append('g')
        .attr("class", 'test')
        .call(
            d3.brush().extent([[0, 0], [600, 600]])  // 设置鼠标刷取范围，一般比svg要大
                .on("end", brushend))



    // 设定brush回调函数
    function brushend(event) {
        console.log(event); // 可以看到打印出来的是对应的相关参数
        const extent = event.selection // 是一个数组
        circles.classed('selected', d => {    // .classed("className", boolearn)方法是动态给选定的元素添加类名，依据布尔值进行判断是否添加
            console.log(d); // 对应元素的坐标和大小属性
            return isBrushed(extent, d.cx, d.cy)
        })

    }

    // 判断是否在划取的区间之内
    function isBrushed(params, x, y) {
        let x0 = params[0][0],
            y0 = params[0][1],
            x1 = params[1][0],
            y1 = params[1][1];
        console.log(x0, y0); // 划取区域开始点的坐标
        console.log(x1, y1); // 划取区域结束点的坐标
        // 判断范围
        return x0 <= x && y0 <= y && x1 >= x && y1 >= y
    }
</script>

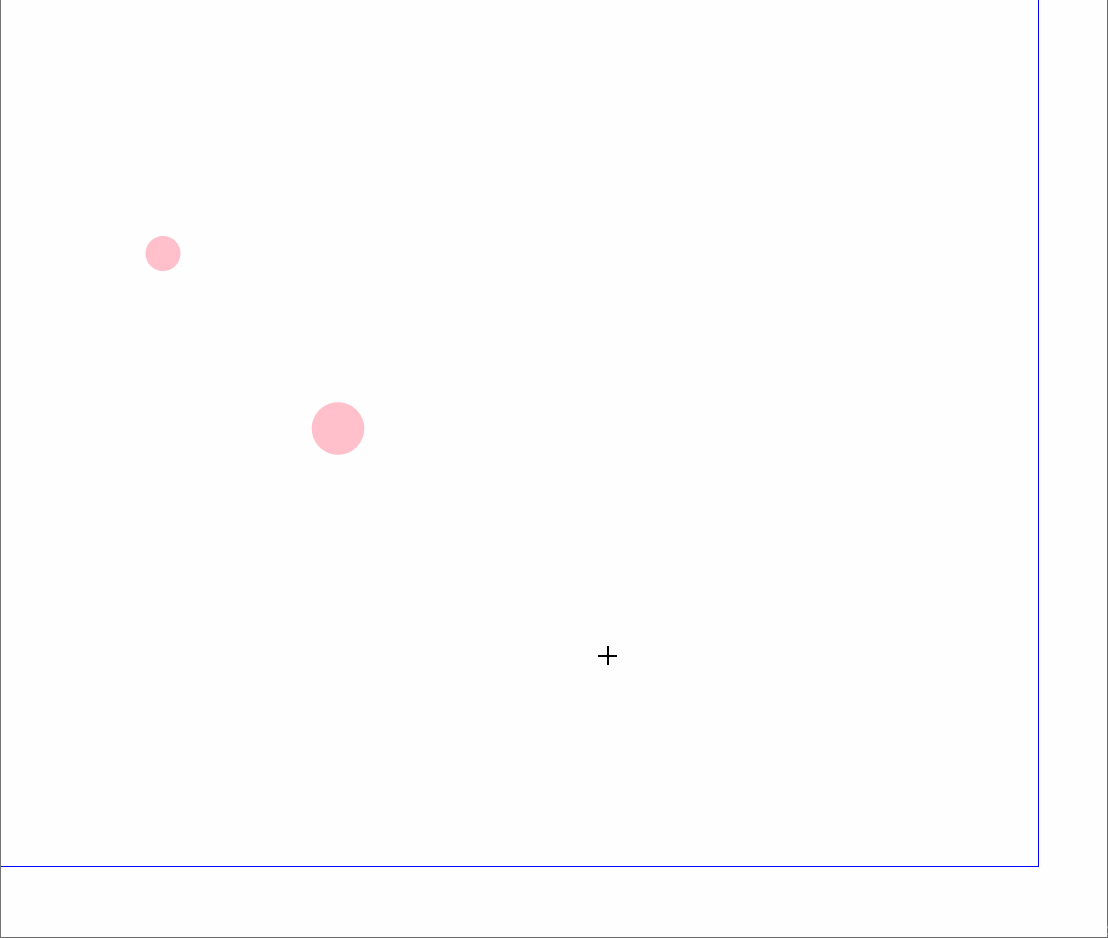

![在这里插入图片描述](https://img-blog.csdnimg.cn/5ae33b3c8b664a26bd661ddbb71b6b7f.gif#pic_center)
