使用srec_cat工具将 BootLoader 和 APP的bin文件 or hex 文件合并

嵌入式固件一般分为BootLoader和App，BootLoader在cpu上电第一阶段中运行，之后跳转至App地址执行应用程序。对于STM32来说，使用keil编程时，编译后会出现一个hex文件和bin文件，那么BootLoader程序和APP程序就会出现2个bin文件或者2个hex文件，那么我们如何将BootLoader固件和App固件；此时我们期望是将BootLoader固件和App固件合并成为一个固件，这样在量产时只需烧录一次即可。

这里我们需要使用一个非常好用的bin or hex 合并的工具

srec_cat一个功能非常强大的文件合并、转换工具，支持功能众多，包括：

• 文件合并
• 文件分割
• bin转hex
• hex转bin
• 数据填充
• CRC校验

1.下载、安装srec_cat工具

srec应用和工具下载详见官方网站：SRecord 1.65

CSDN 0积分免费下载：【免费】srec-cat工具;对于STM32来说，使用keil编程时，编译后会出现一个hex文件和bin文件，那么BootLoader程资源-CSDN文库

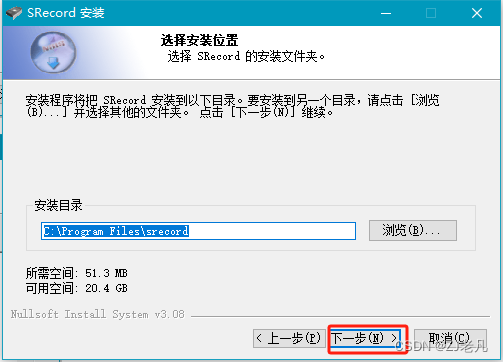

建议使用默认目录，不用更改

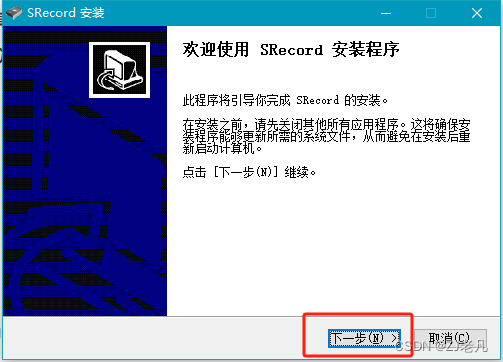

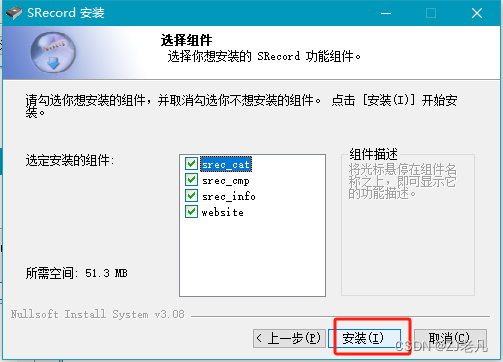

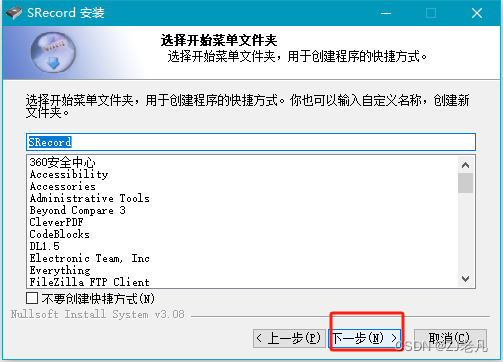

无脑下一步

2.配置环境变量，确保能正常使用srec_cat工具

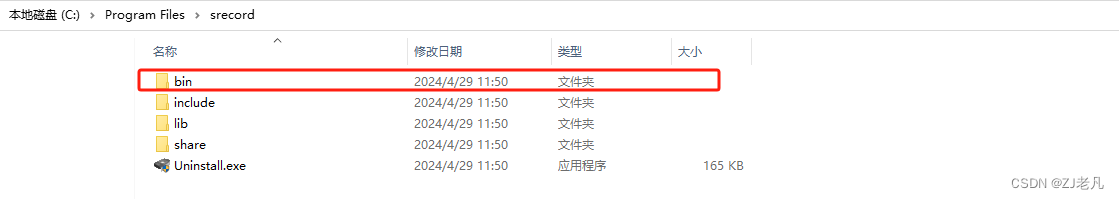

• 去到刚刚安装完成的srecord的文件路径，默认是C:\Program Files\srecord

• 打开bin文件夹

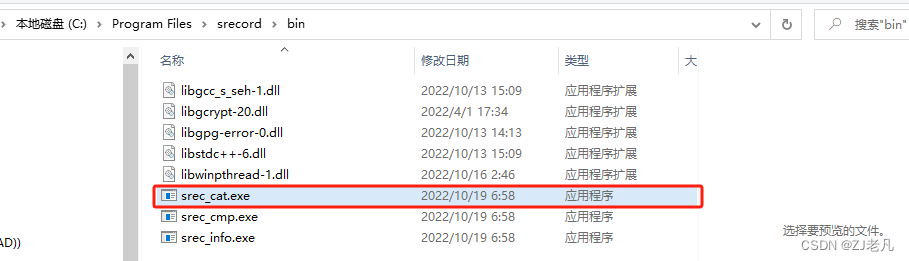

• 选中 "srec_cat.exe "复制到该目录下 C:\Windows

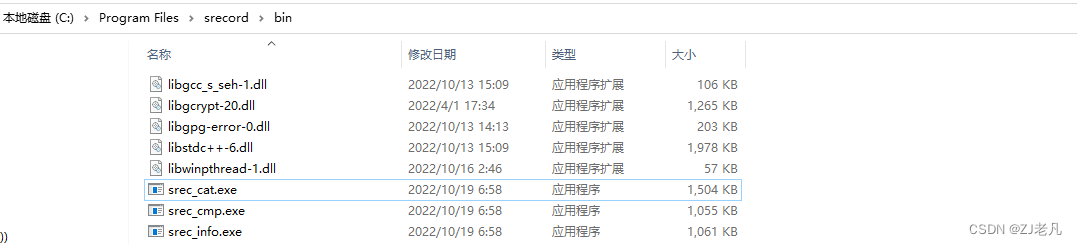

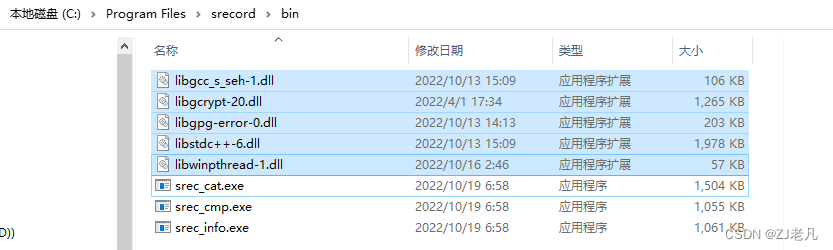

• 选中这些 xxx.dll 文件复制到 C:\Windows\System32

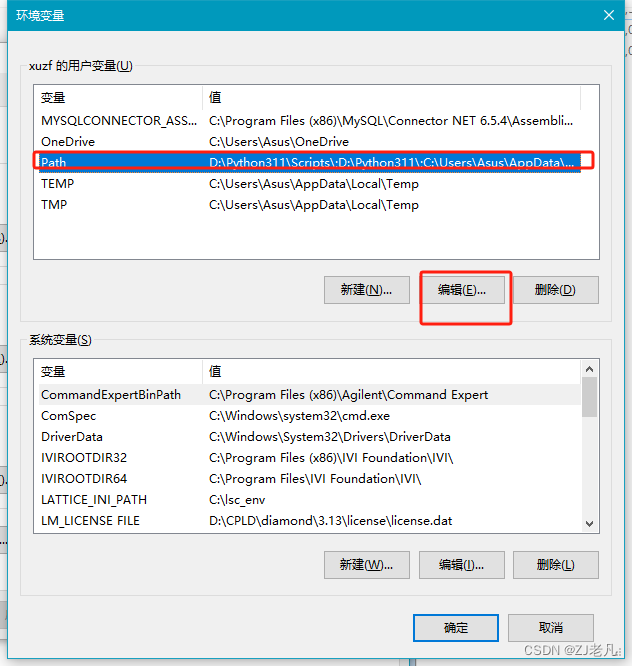

• 配置环境变量

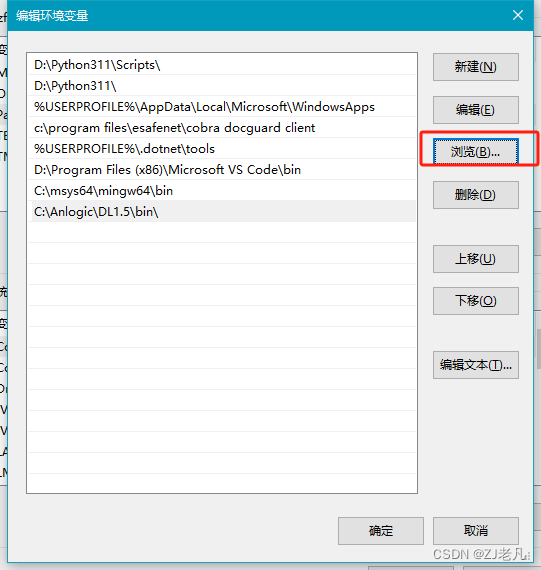

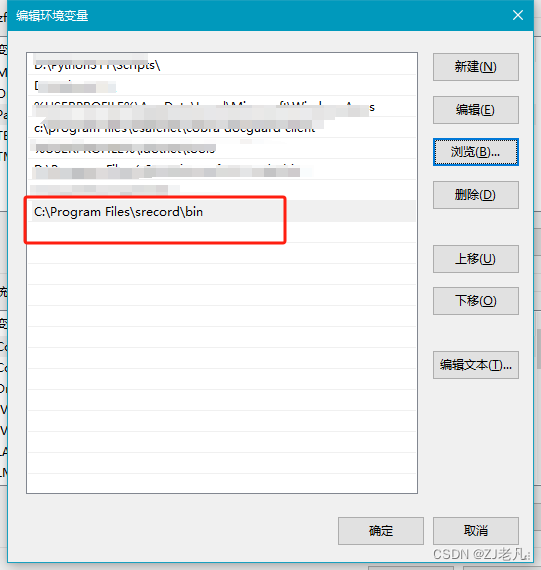

• 编辑新增Path

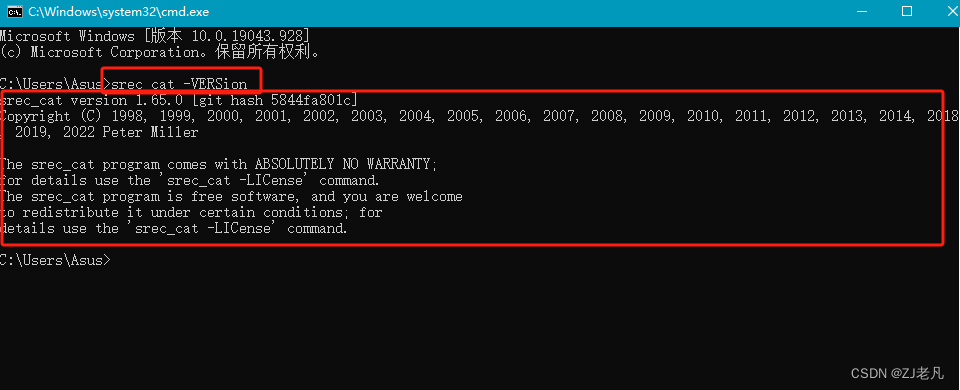

• 打开控制台，输入 srec_cat -VERSion

出现如上信息，表示环境配置成功

3.keil设置---编译成功后，可输出xxxxx.bin 文件 和xxxxx.hex文件

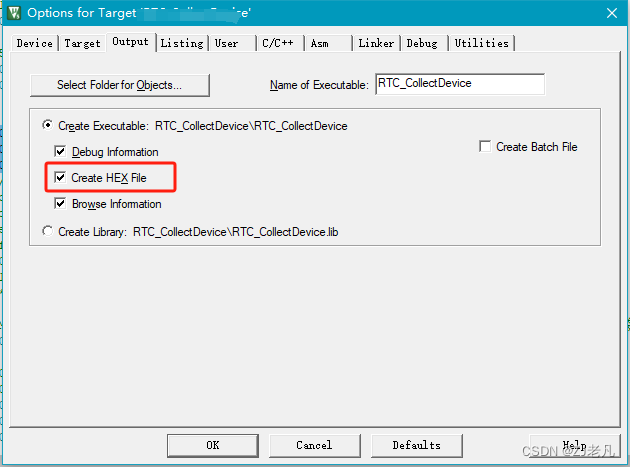

• 设置输出hex文件

•

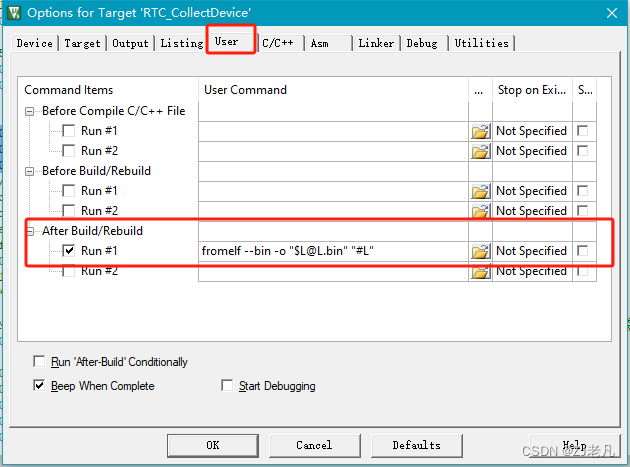

• 设置输出bin 文件

•

  添加如下 fromelf --bin -o "$L@L.bin" "#L"

4.开始合并

• 新建一个文件夹，文件夹名称最好不带中文字符

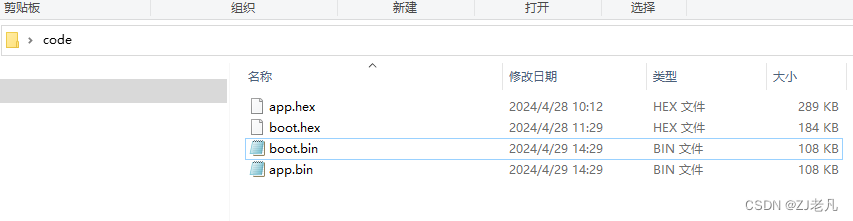

• 将boot.bin、boot.hex、app.bin、app.hex文件都放进文件夹中

• 新建一个文本文档文件，最好不带中文字符

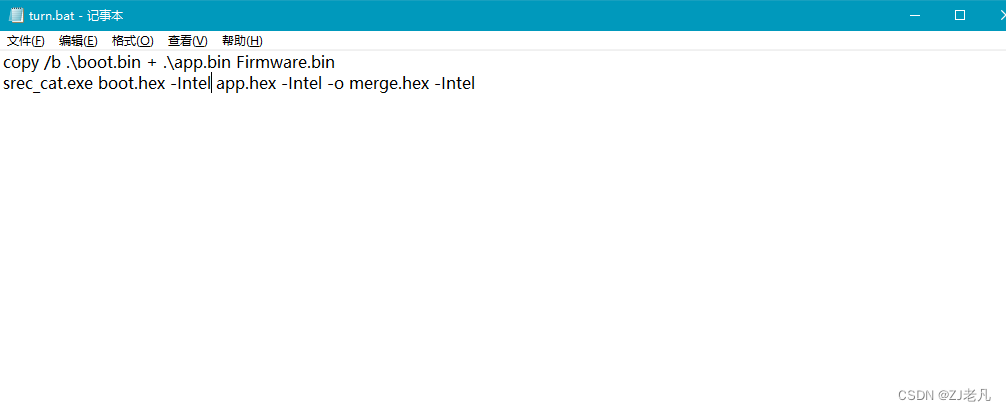

• 输入以下

copy /b .\boot.bin + .\app.bin Firmware.bin

srec_cat.exe boot.hex -Intel app.hex -Intel -o merge.hex -Intel

• 保存并修改为 .bat文件

• 双击运行文件
• 成功合成
