一、规范要求
1、法规目录：
EN300328中4.3.1.12 Receiver Blocking
2、适用性：
本要求适用于条款4.2.3中定义的所有接收方类别。
①最大射频输出功率大于10 dBm e.i.r.p.的自适应设备应被视为第一类接收机设备。
②介质利用率（MU）大于1%且小于或等于10%的非自适应或最大射频输出功率为10dbm e.i.r.p.的自适应设备应被视为第二类接收机设备。
③最大介质利用率（MU）为1%的非自适应设备或最大射频输出功率为0 dBm e.i.r.p.的自适应设备应被视为第3类接收机设备。
3、定义：

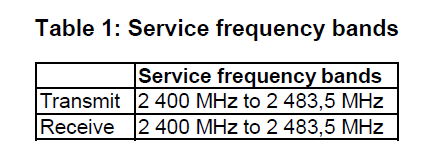

接收机阻塞是指设备在其工作信道上接收所需信号，而不超过下表所列工作频带以外的频率上存在不想要的信号（阻塞信号）而造成的退化程度的能力。
性能标准：
最低性能标准应为低于或等于10%。制造商可以声明替代的性能标准，只要它适合设备的预期用途
4、限值：
在保持第3点定义的最低性能标准的同时，指定频率偏移处的阻塞水平应等于或大于下列适用的接收器类别定义的限制。

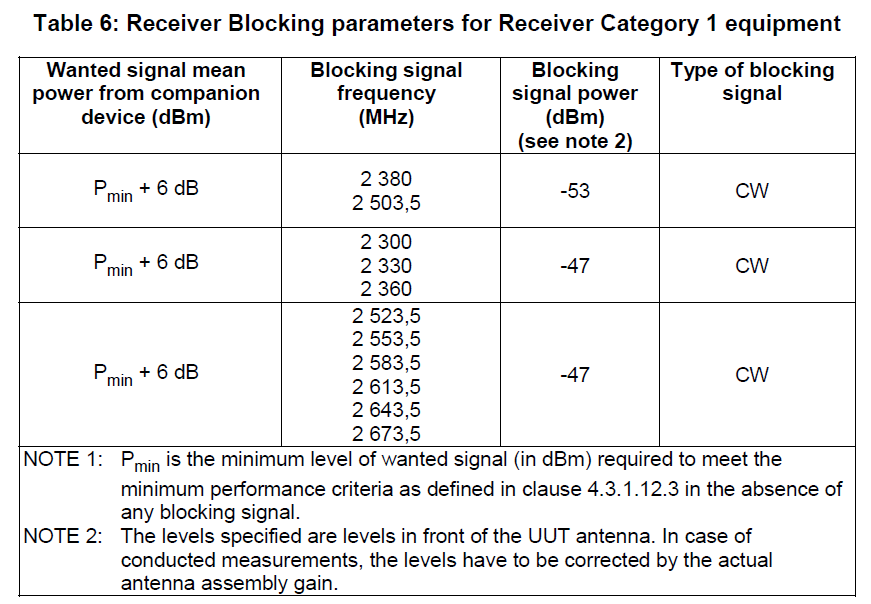

（1）类型1：下表为接收端类别1设备的接收端阻塞参数。
NOT1：Pmin是在没有任何阻塞信号的情况下，满足条款中定义的最低性能标准所需的所需信号（以dBm为单位）的最低电平。（协议值）
NOT2：指定的电平为UUT天线前的电平。在进行测量的情况下，电平必须根据实际天线组件增益进行校准。

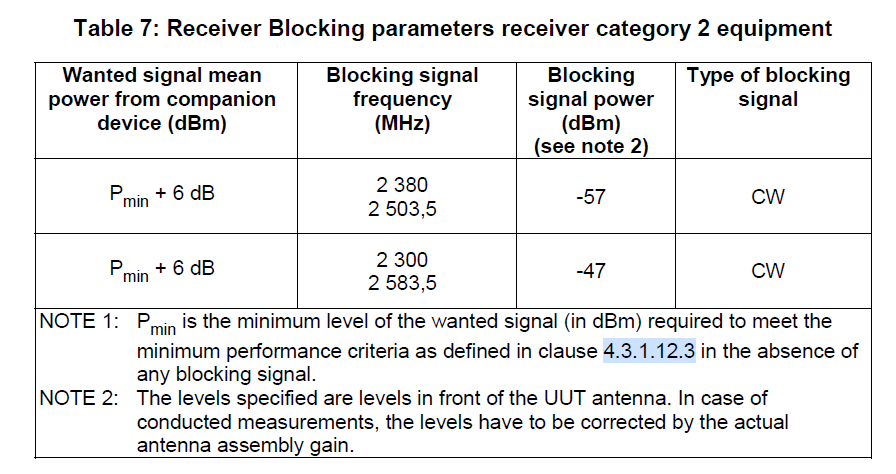

（2）类型2：下表为接收端类别2设备的接收端阻塞参数。
NOT1：Pmin是在没有任何阻塞信号的情况下，满足条款中定义的最低性能标准所需的所需信号（以dBm为单位）的最低电平。
NOT2：指定的电平为UUT天线前的电平。在进行测量的情况下，电平必须根据实际天线组件增益进行校准。

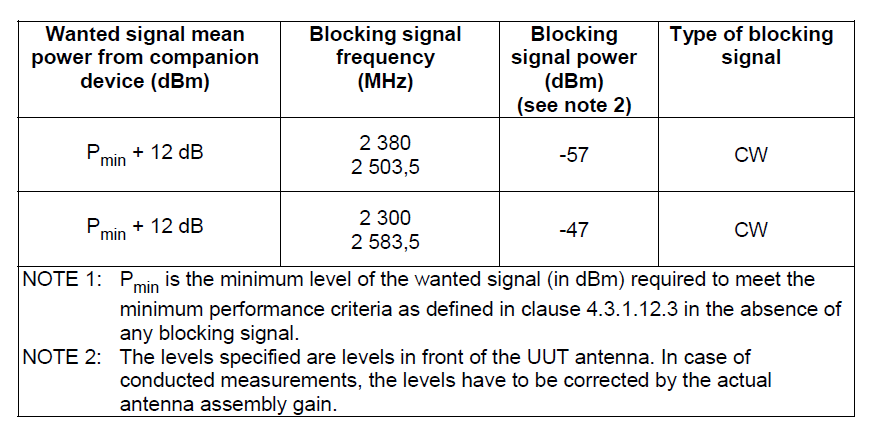

（3）类型3：下表为接收端类别2设备的接收端阻塞参数。
NOT1：Pmin是在没有任何阻塞信号的情况下，满足条款中定义的最低性能标准所需的所需信号（以dBm为单位）的最低电平。
NOT2：指定的电平为UUT天线前的电平。在进行测量的情况下，电平必须根据实际天线组件增益进行校准。
二、测试方法
1、测试条件
这些测量只能在被测产品发射正常的测试条件下进行。
对于具有多个操作通道的非跳频设备，设备应在最低操作通道和最高操作通道进行测试。能够自动改变其工作信道（自适应信道分配）且该功能不能禁用的设备，作为跳频设备进行测试。
如果可以配置设备以不同的标称信道带宽（例如20 MHz和40 MHz）和不同的数据速率运行，则最小信道带宽和该信道带宽的最低数据速率的组合仍然允许设备按预期的应使用运行。这种操作方式应符合制造商声明的第4.3.3.12.3条或第4.3.2.11.3条中定义的性能标准（见第5.4.1 t条），并应在试验报告中加以描述。
2、测试方法
对于使用多个接收链的系统，只有一条链（天线端口）需要测试。其他所有接收器可以不测。

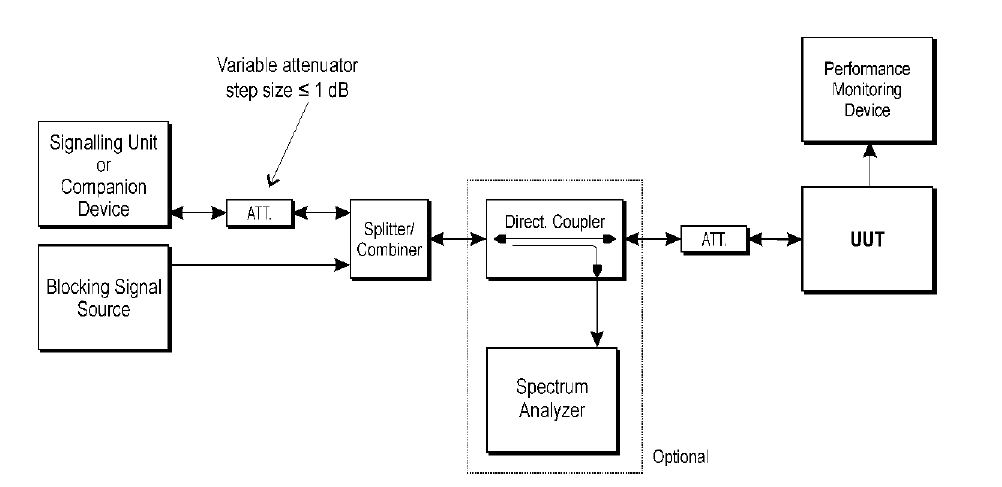

下图显示了可用于执行接收器阻塞测试的测试设置。

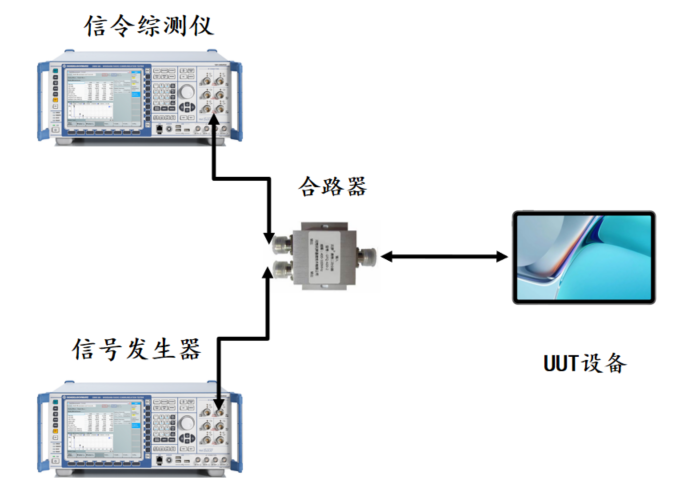

实测组网图
可以参考协议
请按照应使用下面的步骤1到步骤6验证4.3.1.12或4.3.2.11条款中的接收方阻塞要求。
4.3.3.1.12.4条款中的表6、表7和表8包含了每个接收器类别适用的阻塞频率和阻塞级别，用于测试跳频设备上的接收器阻塞情况。
第4.3.2.11.4条中的表14、表15和表16列出了每个接收器类别适用的阻塞频率和阻塞水平，用于测试使用宽频带调制而非跳频高频率调制的设备上的接收器阻塞情况。
步骤1：
对于非跳频设备，UUT应设置为最低工作信道
步骤2：
阻塞信号发生器设置为对应于接收器类别和设备类型的适当表中所定义的第一个频率。
步骤3：
关闭阻塞信号发生器后，使用组网图所示的测试设置，在UUT和相关的伴生设备之间建立通信链路。可变衰减器的衰减应增加1db步进，达到仍然满足规定的最低性能标准的值。UUT输入所需信号的结果电平为Pmin。
该信号电平（Pmin）根据表中对应的接收机类别和设备类型增加。
步骤4：
UUT的阻塞信号设置为对应于接收机类别和设备类型的表中提供的电平。应在试验报告中验证并记录满足规定的性能标准。
步骤5：
根据接收机类别和设备类型对应的表，对阻塞信号的每一个剩余的频率和电平组合重复步骤4。
步骤6：
对于非跳频设备，重复步骤2到步骤5，UUT工作在最高工作通道。
3、辐射测量
下面条款需要查看协议
当对带有专用天线的设备进行辐射测量时，应对每个可供选择的专用天线重复测量。
测试场地如附件B所述，适用的测量程序如附件C应使用所述。（需要看协议）
测试过程进一步按照第5.4.11.2.1条描述。
假设步骤4中提到的UUT处的阻塞信号电平为UUT天线前的电平。UUT的主波束应指向发射阻塞信号的天线。5.4.2.2.2条款中记录的位置可以使用。
