基于labview实时输出多个占空比（NI数据采集卡）

       基于LabVIEW结合NI的数据采集卡，实现实时输出多个占空比信号的功能。通过2个独立的滑动条控件，允许在1至100的范围内调整，这些调整值对应着0.05至0.5之间的占空比输出。

       为了增强操作的灵活性和便捷性，有一个总滑杆来控制这两个分滑杆：当总滑杆的值发生变化时，两个分滑杆会根据预设的算法或比例自动调整其值，以确保它们与总滑杆的数值保持一致。

       在本文中有2个虚拟仪器（VI）界面：

       （1）VI界面配备了一个确认按钮。通过滑动条设定好所需的占空比后，需要点击该按钮才能触发占空比信号的输出。这种方式适用于需要精确确认参数设置后再执行输出的应用场景。

       （2）VI界面则没有配置确认按钮。通过滑动条改变了占空比的值，系统就会立即响应并实时输出新的占空比信号。非常适合需要快速响应和连续调整参数的实验或测试环境。

 一、带按钮版

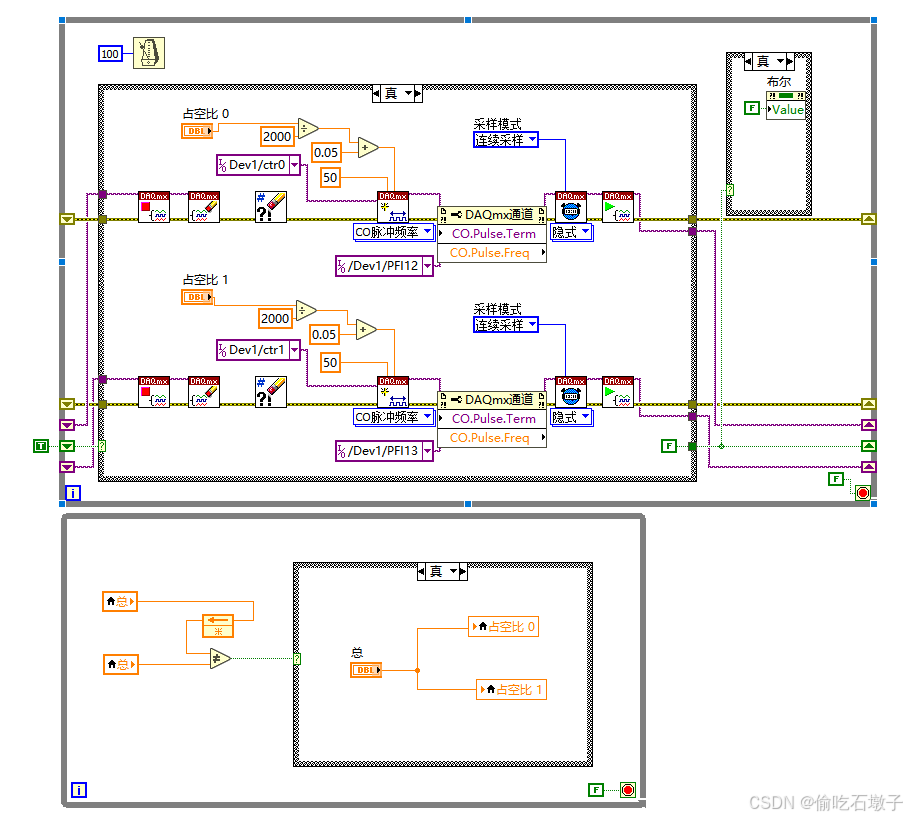

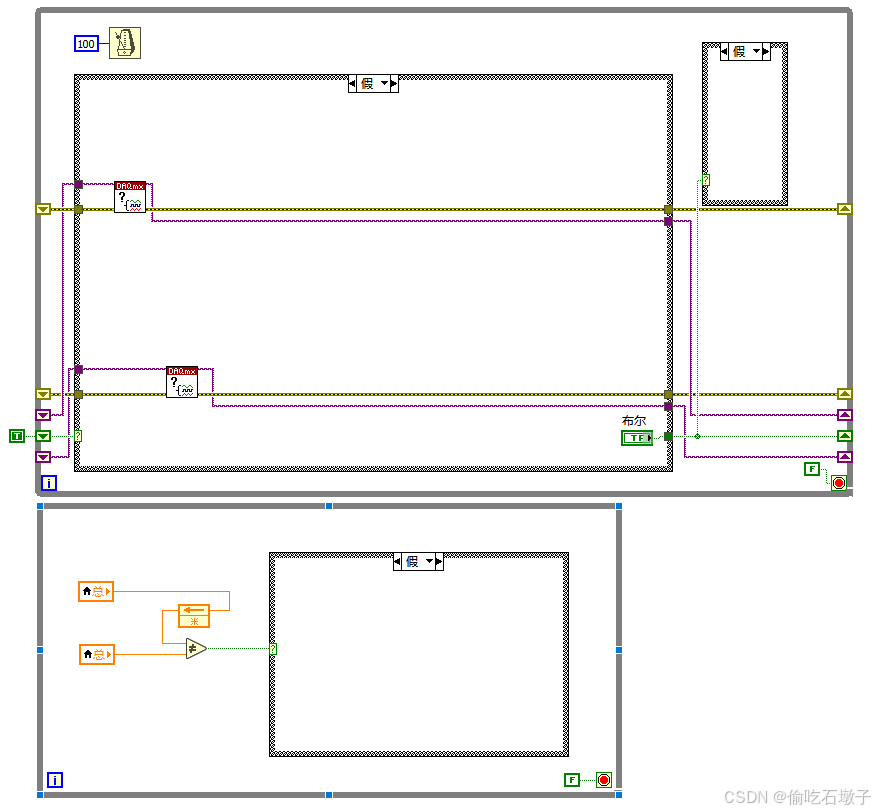

（1）程序框图

 （2）前面板
