本文详细介绍SAP Smartforms的创建步骤，包括命名规则、全局设置、页和窗体的设计，并介绍了Smartforms程序调用方法和打印控制流程。同时，列举了几种常见的查表方法和Excel导入程序的使用。
目录
调用SSF_OPEN函数设置打印机，打开输出请求，使用用户打印设置
调用Smartforms 的Function Module打印– smart表及变量传递
一、Smart forms 创建
1.概述
Smart forms 是在SAP Script form的基础上产生的新的表单制作工具，但是smart forms 使用更加方便，会直接生成功能块（ function module），ABAP程序中调用更加方便。

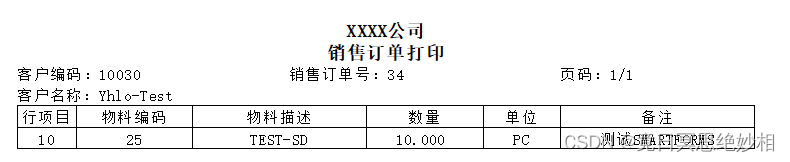

实例 ZSD_SF_007
2.Smart forms

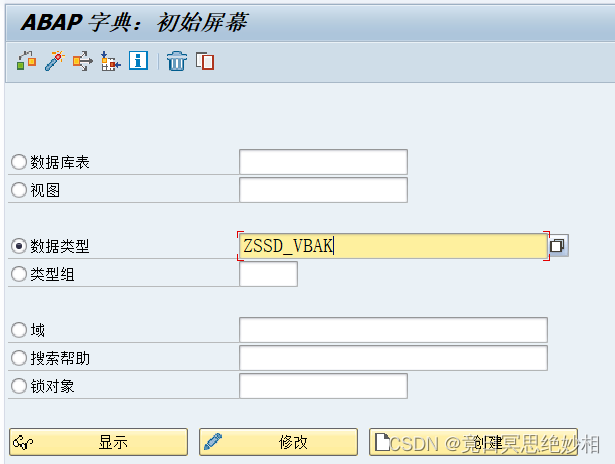

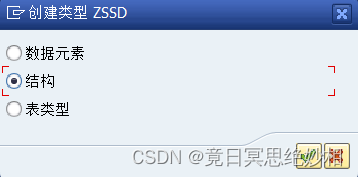

首先去SE11创建结构
事务代码：smartforms 进入创建界面
命名规则：
Z<XX>_SF_<SHORT TEXT>
<XX>－业务模块，
<SHORT TEXT>－简短描述，字母或数字
【不同的项目会有一部分的调整】
屏幕分为三个部分：
1、树形导航工具:显示层次结构
2、维护屏幕：节点相关属性的设计
3、窗口绘制器：设计输出页面格式
定义Smart Forms 的全局设置
1、表格属性：设置表格的样式，页面的格式，输出格式等。
2、表格接口：用来描述接口属性，输入、输出、表参数，程序调用时传递接口参数。
3、全局定义：主要用来定义一些全局数据，还有FIELD SYMBOLS,初始化等。

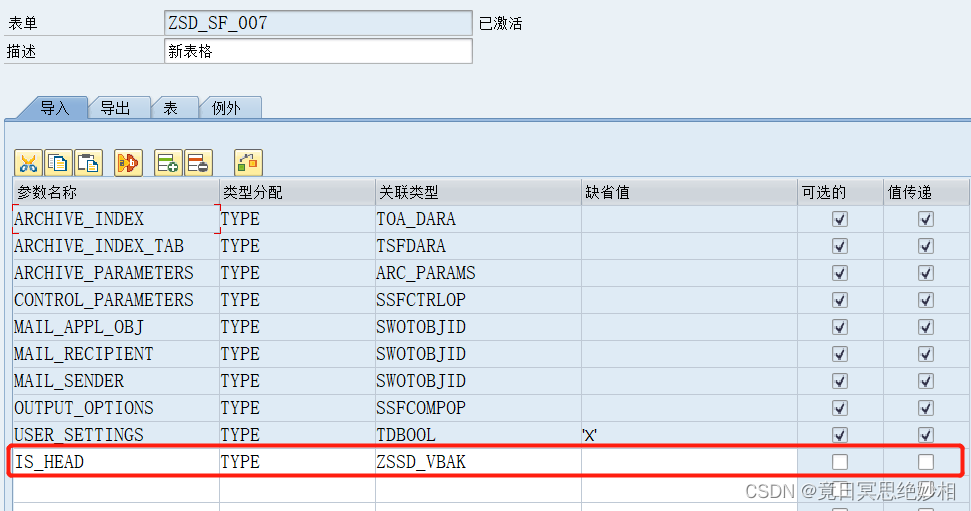

设定全局设置—表格接口
用于设置通过Call Function调用Smart Forms时的参数
1、导入—对应Call Funtion Exporting参数，用户也可以增加参数。
2、导出—对应Call Funtion Importing参数，用户也可以增加参数。
3、表—对应Call Funtion Table参数，用户也可以增加参数
4、例外—对应Call Funtion Exceptions参数，即出错捕捉参数。

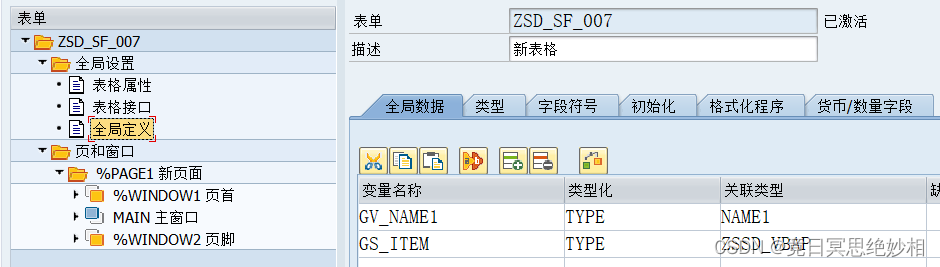

设定全局设置—全局定义
全局数据：可以定义在Smartform内部使用的全局变量，参考打印内容可以时系统提供的I、C等类型，也可以是已存在的数据库表、结构，还可以是Smartform中定义的类型。
（注：此处类型分配的值必须选择Type 或者 Type ref to （对象分配），用LIKE 有时会报错。）
1、类型：定义内部使用的类型，此处均使用TYPES语句定义。

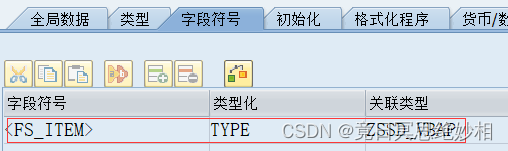

2、 字段符号：定义Smartform内部使用的FIELD-SYMBOL变量。
此处定义的变量必须以”<”开始，以“>”结束，如：
FIELD-SYMBOL：<dbtable> type any 。
3、初始化：定义初始化处理内容。
4、货币/数量字段：定义货币/数量类型的全局变量的参考字段

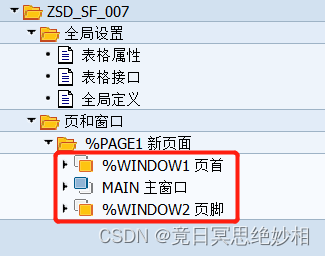

设置页和窗体
什么是页？
1、Smartform的组成元素
2、Smartform是由页组成的，包含至少一页或多页
3、每一页包含多个节点，节点可以是窗体、地址、图形等。
什么是窗口？
1、页的组成元素
2、窗口分为主窗口、次窗口、拷贝窗口、最终窗口。
窗口类型—主窗口
1、主窗口一般用于数据的列表显示，用于loop循环显示；当然也可以显示非列表内容。
2、一个Form中只能包含一个主窗口
3、主窗口可以分页输出，连续输出到几页
4、主窗口的宽度必须一致，高度和位置可以任意指定。
窗口类型—次窗口
1、次窗口主要用于非列表显示内容的输出
2、每一页中可以包含多个次窗口
3、次窗口不可分页输出
窗口节点
（1）文本节点
建立文本节点输出文本内容，是最后一级节点
可以使用文本编辑器，编辑文本内容，也可以直接输入文本，也可以动态输出文本。
（2）表
列表内容显示，可按一定条件循环显示 Internal Table中内容
可自定义表的显示格式、列宽、列数量
可以进行汇总统计
表包含表头、主要区域、脚标三部分
表头：显示列标题
主要区域：LOOP循环显示区
脚标：页脚区

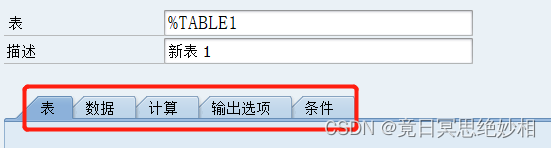

表的属性设置
点击细节按钮，设置行类型、每列宽度等内容

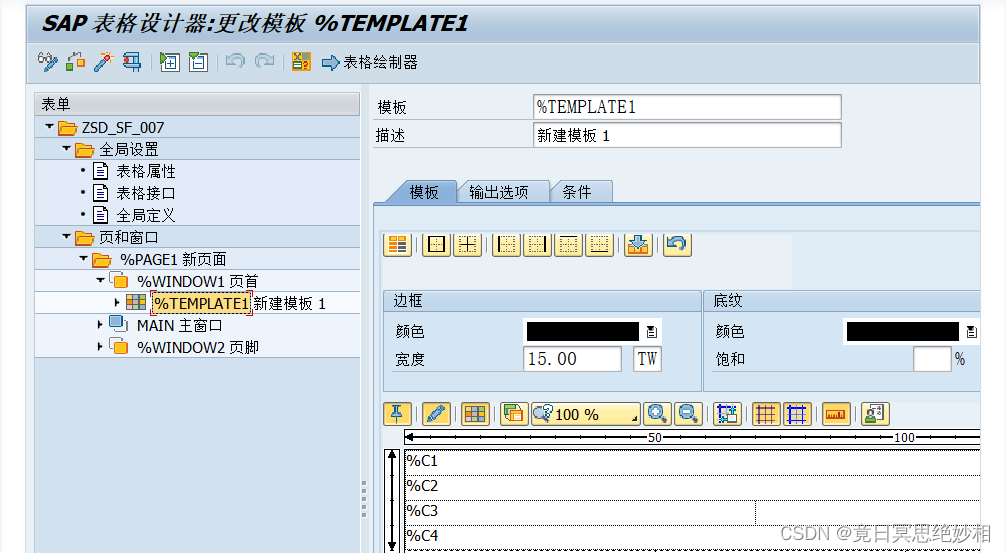

（3）模板
模板用于按一定格式输出一组文本
可自定义模板的显示格式、列宽、列数量
模板通常在次窗口中输出文本
可设置模板的执行条件
可根据模板的列数，增加相同数量的文本节点
（4）流逻辑
可选节点、循环节点、程序行、命令行

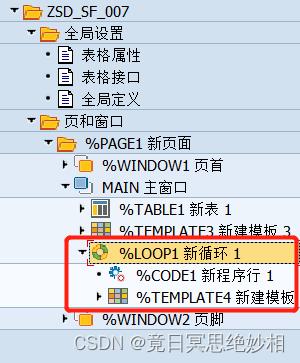

窗口节点—流逻辑—循环节点
此节点用于输出Internal Table内容，
循环节点的下级节点一般设置为模板节点
循环节点定义要输出Internal Table的内容，下级的模板节点则定义循环输出的每行格式
循环节点的属性设置
3、Smartform样式
T-CODE: SMARTFORMS后，点击样式创建。
表头数据
表头数据定义该样式的默认设置
表头数据中的标准段落必须指定

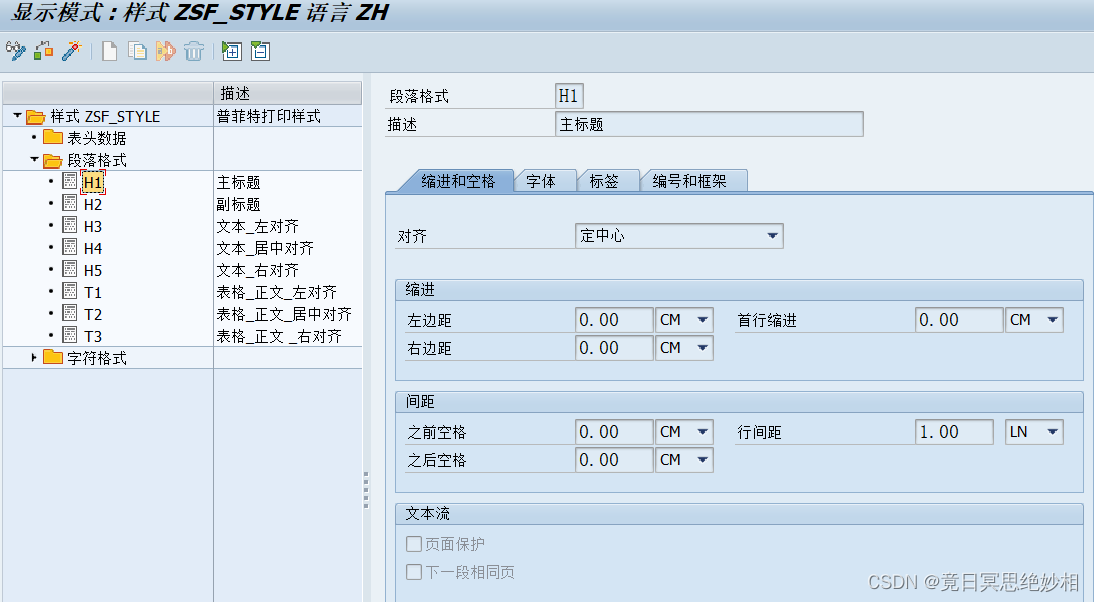

段落样式
创建段落格式
定义不同段落的格式
缩进和空格：设置对齐方式、行间距、段落缩进
字体：设置字体格式
标签：用于设置一个段落中多个标签的位置
编号与框架：按提纲方式设置段落

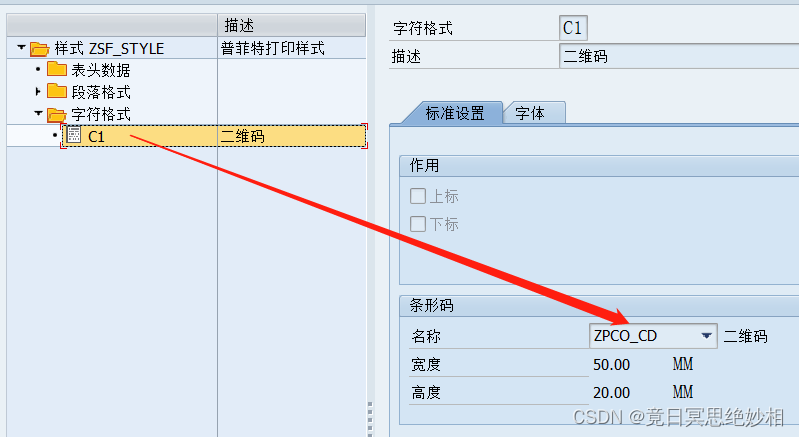

字符格式

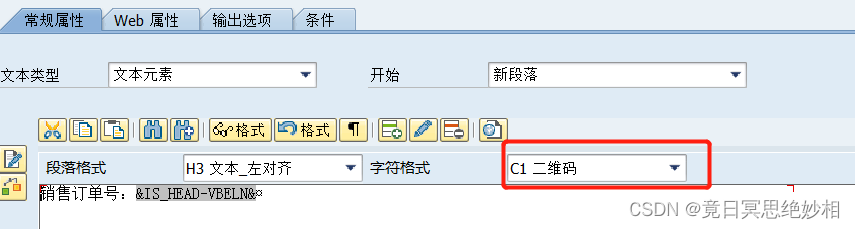

可设置文本二维码形式显示
条形码名称创建T-CODE:SE73
Smartform文本模块
文本模块用于定义文本模板，以便在Smartform报表中使用
文本模块中只需定义文本内容即可使用
在文本节点中使用文本模块时，文本节点一般属性要选择【文本模块】，此时在【名称】处选项定义的文本模块即可。
Smartform页格式设置
1、在SPAD里找到设备类型，在页格式的地方，点击显示；创建页格式
2、把页格式分配给格式类型，在SPAD里找到设备类型，在格式类型的地方，点击显示
3、格式类型设备类型，在SPAD里找到设备类型，在设备类型的地方，点击显示；找到CNSAPWIN后， 双击，然后点格式。
二、Smart forms 程序调用
触发按键，调用函数
CASE u_ucomm.
WHEN 'PRINT'.
READ TABLE gt_out INTO gs_out WITH KEY sel = 'X'.
IF sy-subrc NE 0.
MESSAGE e208(00) WITH '请选择需要打印的数据!'."报错
ENDIF.
PERFORM frm_print_value.
ENDCASE.调用smart名字
DATA: lv_formname TYPE tdsfname.
DATA: w_sfname TYPE rs38l_fnam.
lv_formname = 'ZMMSF013'. "改成自己的SMART名字
CALL FUNCTION 'SSF_FUNCTION_MODULE_NAME'
EXPORTING
formname = lv_formname
IMPORTING
fm_name = w_sfname
EXCEPTIONS
no_form = 1
no_function_module = 2
OTHERS = 3.打印控制
设置ssfcompop 、ssfctrlop 类型参数，配置打印控制
直接打印—不显示Dialog；显示Dialog –手工打印
DATA: w_control TYPE ssfctrlop,
w_output_options TYPE ssfcompop.
DATA: w_job_output_options TYPE SSFCRESOP.
w_output_options-tdimmed = 'X'.
w_output_options-tddelete = 'X'.
w_output_options-tddest = 'LP01'.
w_control-no_open = 'X'. "没有新的假脱机请求
w_control-no_close = 'X'. "不关闭假脱机请求调用SSF_OPEN函数设置打印机，打开输出请求，使用用户打印设置
必须调用SSF_OPEN.
CALL FUNCTION 'SSF_OPEN'
EXPORTING
output_options = w_output_options
control_parameters = w_control
IMPORTING
job_output_options = w_job_output_options
EXCEPTIONS
formatting_error = 1
internal_error = 2
send_error = 3
user_canceled = 4
OTHERS = 5.
IF sy-subrc <> 0.
MESSAGE ID sy-msgid TYPE 'I' "sy-msgty
NUMBER sy-msgno
WITH sy-msgv1 sy-msgv2 sy-msgv3 sy-msgv4.
RETURN.
ENDIF.调用Smartforms 的Function Module打印– smart表及变量传递
DATA: ls_head TYPE zssd_vbak,
ls_item TYPE zssd_vbap,
lt_item TYPE STANDARD TABLE OF zssd_vbap.zssd_vbak和zssd_vbap都是之前smart forms建立的类型
CALL FUNCTION w_sfname
EXPORTING
control_parameters = w_control
gs_head = ls_head
IMPORTING
job_output_options = w_job_output_options
TABLES
gt_item = lt_item
EXCEPTIONS
formatting_error = 1
internal_error = 2
send_error = 3
user_canceled = 4
OTHERS = 5.
IF sy-subrc <> 0.
MESSAGE ID sy-msgid TYPE 'S' NUMBER sy-msgno DISPLAY LIKE 'E'
WITH sy-msgv1 sy-msgv2 sy-msgv3 sy-msgv4.
LEAVE LIST-PROCESSING.
ENDIF.SORT gt_out BY vbeln posnr.
CLEAR: ls_item.LOOP AT gt_out ASSIGNING FIELD-SYMBOL(<fs_item>) WHERE sel EQ 'X'."当用AT NEW语法时，要采用指针的方式
* MOVE-CORRESPONDING gs_out TO ls_item."将gs_out的数据循环匹配给ls_item
ls_item-posnr = <fs_item>-posnr .
ls_item-matnr = <fs_item>-matnr .
ls_item-maktx = <fs_item>-maktx .
ls_item-menge = <fs_item>-kwmeng .
ls_item-meins = <fs_item>-meins .
ls_item-remark = '测试SMARTFORMS' .
APPEND ls_item TO lt_item.
AT NEW vbeln.
ls_head-kunnr = <fs_item>-kunnr.
ls_head-name1 = <fs_item>-name1.
ls_head-vbeln = <fs_item>-vbeln.
ls_head-werks = <fs_item>-werks.
"调用Smartforms 的Function Module打印–smart表及变量传递
CALL FUNCTION w_sfname
EXPORTING
control_parameters = w_control
is_head = ls_head
IMPORTING
job_output_options = w_job_output_options
TABLES
it_item = lt_item
EXCEPTIONS
formatting_error = 1
internal_error = 2
send_error = 3
user_canceled = 4
OTHERS = 5.
IF sy-subrc <> 0.
MESSAGE ID sy-msgid TYPE 'S' NUMBER sy-msgno DISPLAY LIKE 'E'
WITH sy-msgv1 sy-msgv2 sy-msgv3 sy-msgv4.
LEAVE LIST-PROCESSING.
ENDIF.
CLEAR:lt_item[],ls_item,ls_head.
ENDAT.
ENDLOOP.
关闭打印机设置
DATA: job_output_options TYPE SSFCRESCL.
CALL FUNCTION 'SSF_CLOSE'
IMPORTING
job_output_info = job_output_options
EXCEPTIONS
formatting_error = 1
internal_error = 2
send_error = 3
OTHERS = 4.
IF sy-subrc <> 0.
MESSAGE ID sy-msgid TYPE 'I' "sy-msgty
NUMBER sy-msgno
WITH sy-msgv1 sy-msgv2 sy-msgv3 sy-msgv4.
RETURN.
ENDIF. 实例 ZTEST_3_29
三、常用查表方法
查表方法1—F1

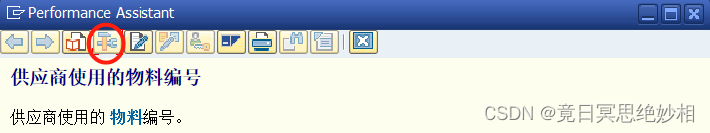

F1：最常用的查询方法，比较快捷实用，按F1,然后去看Technical Information(技术信息)。
查表方法2—SE16N
SE16N：进入T-CODE,查询具体数据点击联机，查表点击扩展的搜索。

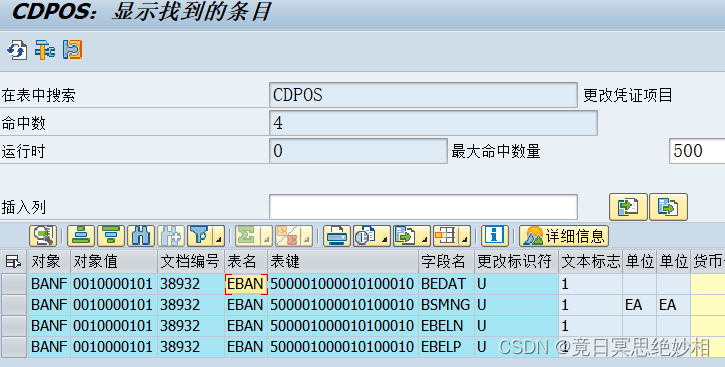

查表方法3—CDHDR and CDPOS
CDHDR and CDPOS ：比较实用，这两个表记录了SAP内所有的修改记录，一个是header信息，一个是item信息。

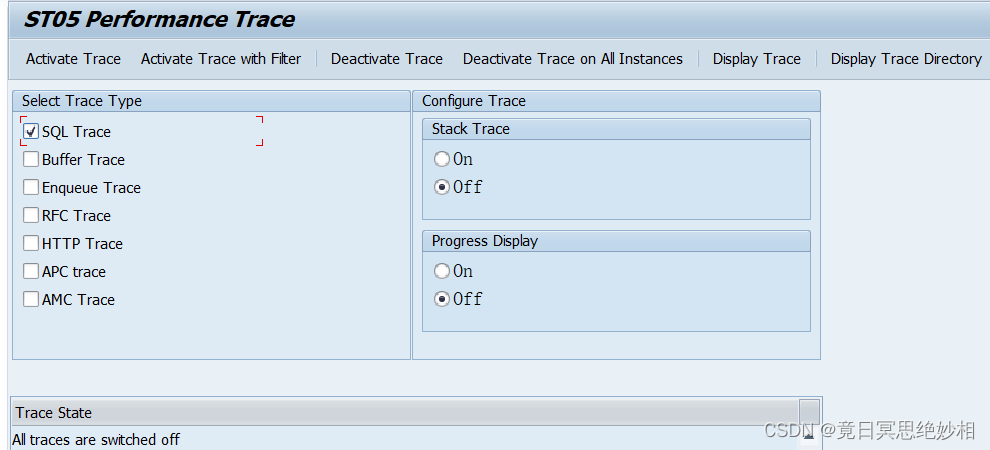

查表方法4—ST05
ST05: SQL Trace记录了在系统里所作的所有操作访问了数据库的那些表。访问的表很多，需要花时间去分析,新手不太实用。
四、Excel 导入程序介绍
系统实例讲解，程序：ZSDR_EXCEL。

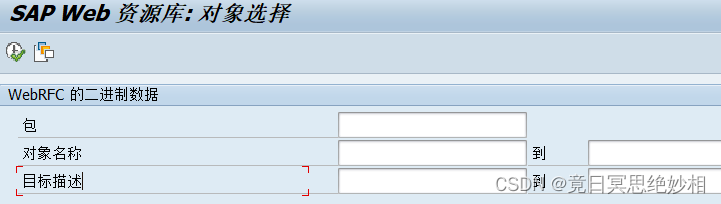

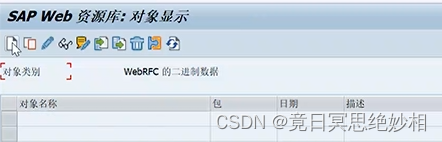

上传批导模板，T-CODE：SMW0
