STM32F103C8T6学习进化史5-ST-Link四线SWD下载、TJTAG7线下载

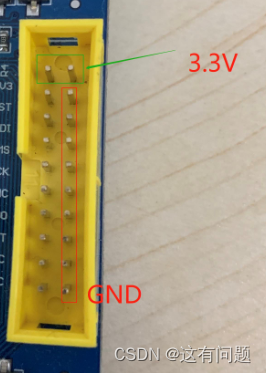

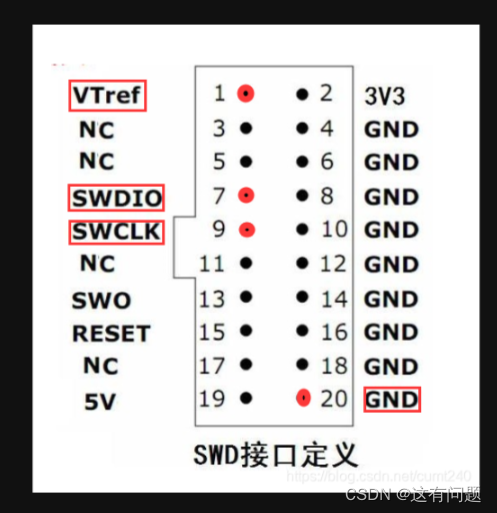

1.接口图（只需要四根线就可以下载程序），如果有外界电源供电，1脚可以不用接,接线方式如下：

 1 脚 VTref-- 3.3v

7脚 SWDIO --PA13

9脚 SWCLK--PA14

GND --GND

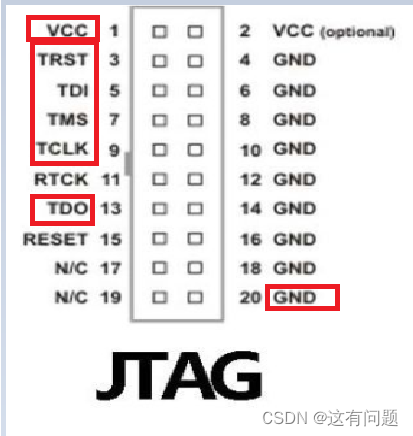

2.JTAG接线

1脚 VCC --3.3v

3脚TRST --PB4

5脚TDI --PA15

7脚TMS --PA13

9脚TCLK --PA14

13脚TDO--PB3

GND --GND
