孕妇地区推荐菜品助手（appinventor+掌控板esp32+-03t语音模块）

本文链接：https://blog.csdn.net/weixin_58411448/article/details/144880620

一、系统概述

该系统主要由 APP 端和掌控板两部分组成，并通过连接多个硬件设备实现功能。系统利用云计算和物联网技术，能够实现用户与餐饮设备之间的高效交互。

系统功能

地区选择与菜品推荐
- 用户可以通过 APP 选择所在地区，系统会根据所选地区在掌控板上显示当地的菜品信息。
- 当用户发出选择地区的指令时，APP 会将信息发送给 su - 03t 设备，su - 03t 设备再将信息传递给掌控板进行显示。
餐饮定制
- 用户能够在 APP 上选择早中晚餐，并将选择发送到 su - 03t 设备，进而在掌控板上显示出来。
- 开启时，su - 03t 设备会播放语音，提示用户选择地区和本作品功能。
温湿度监测
- 系统连接 su - 30t 温湿度传感器，每 500 毫秒在掌控板上刷新温湿度数据，确保环境数据的实时更新。
网络连接与数据传输
- APP 通过连接巴法云实现数据传输，掌控板通过 Wi - Fi 与巴法云联网，确保系统的稳定性和数据的安全性。

用户体验

便捷操作
- 用户只需要通过 APP 进行简单操作，即可实现对餐饮选择和环境监测的控制，无需复杂的设置。
个性化服务
- 根据用户选择的地区，系统能够个性化地推荐当地菜品，满足用户的口味需求。
实时数据
- 温湿度传感器每 500 毫秒刷新一次数据，用户可以随时了解环境状况，为餐饮体验提供更好的环境保障。

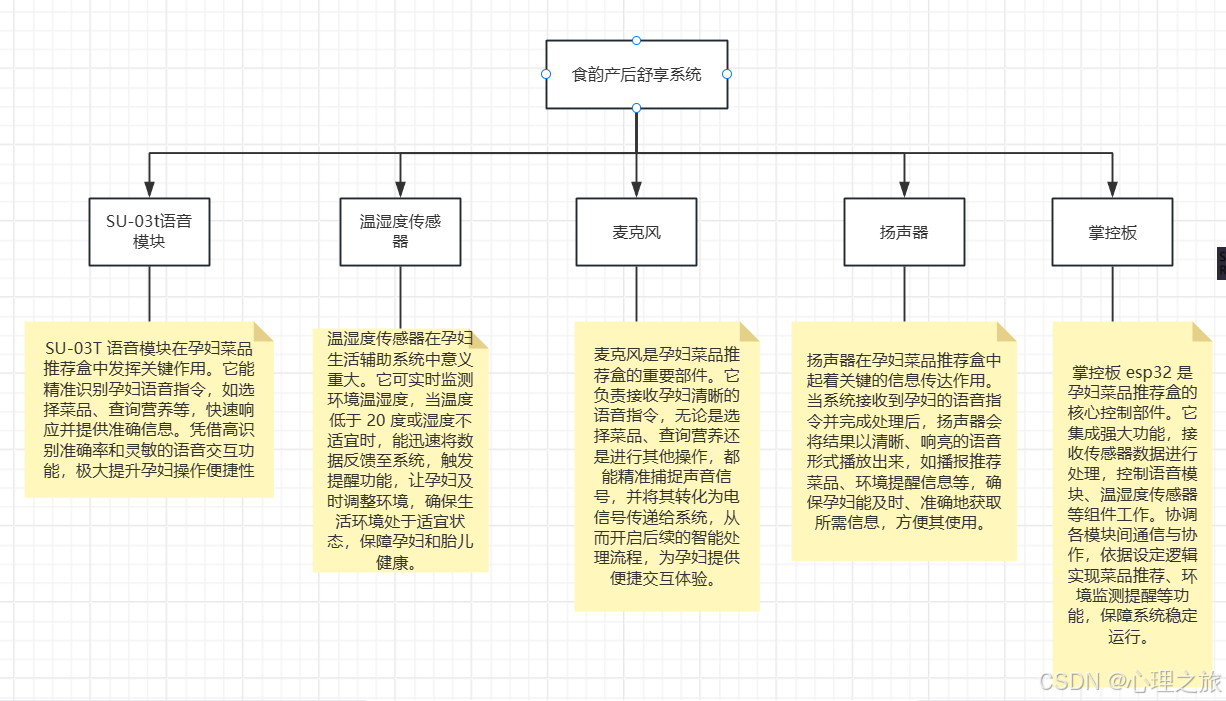

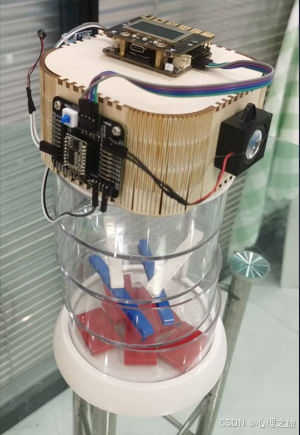

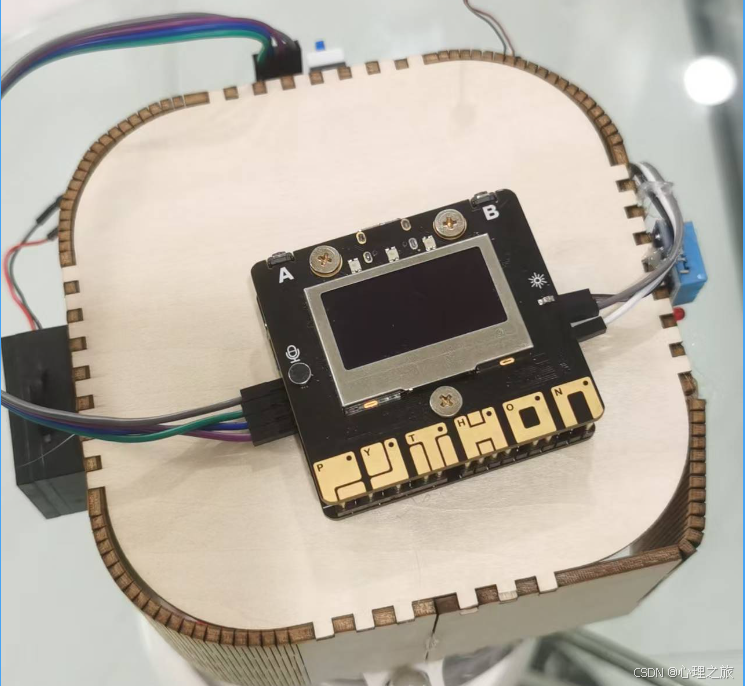

二、硬件作用

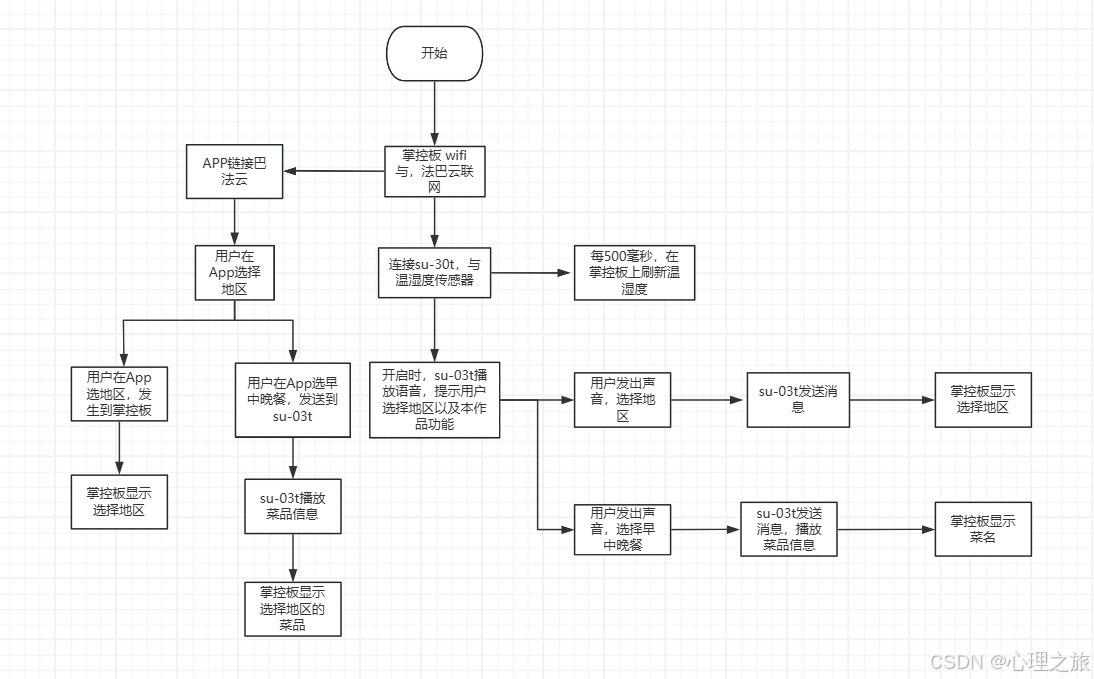

三、逻辑流程图

四、代码分析

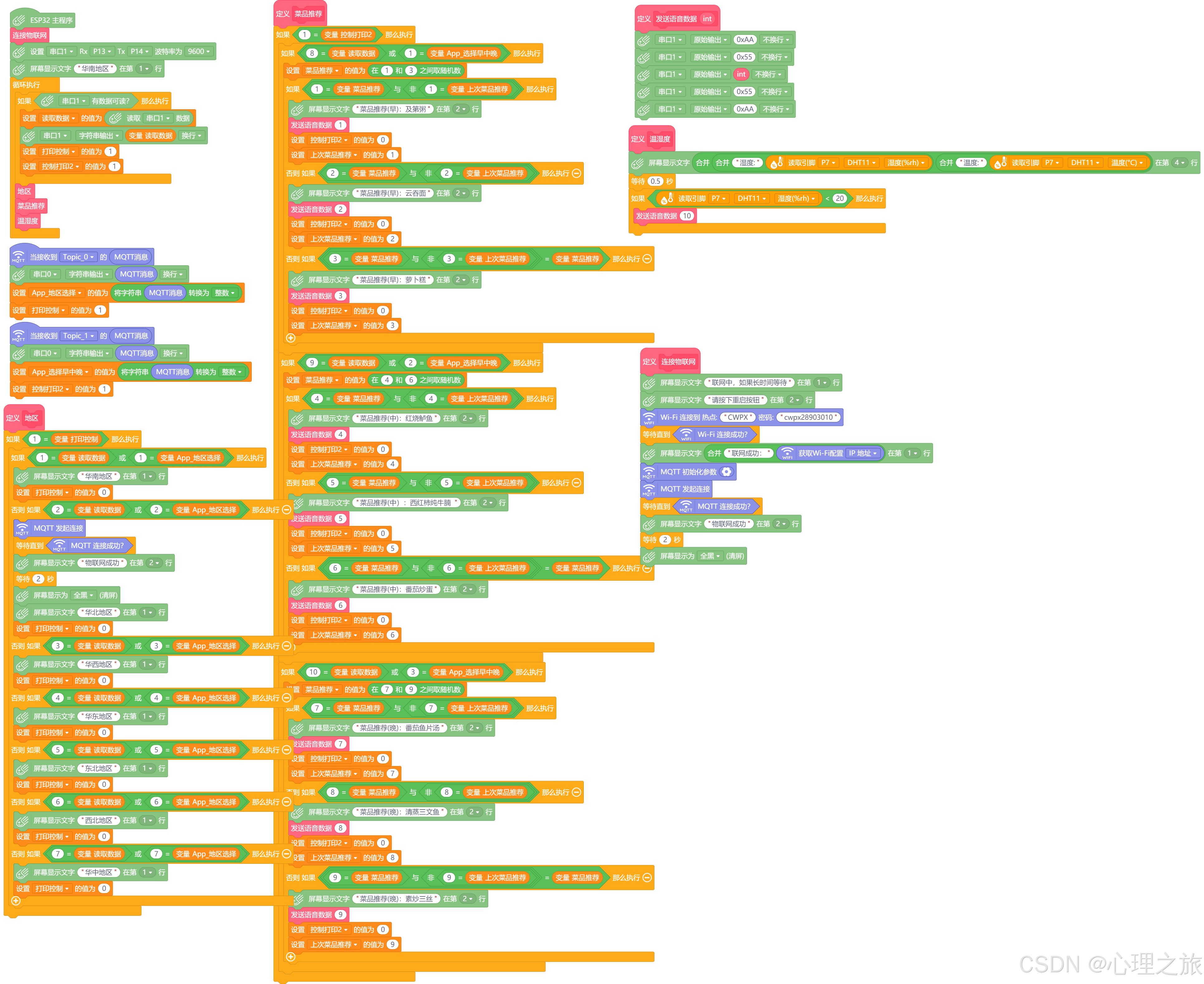

Mind+ 全图

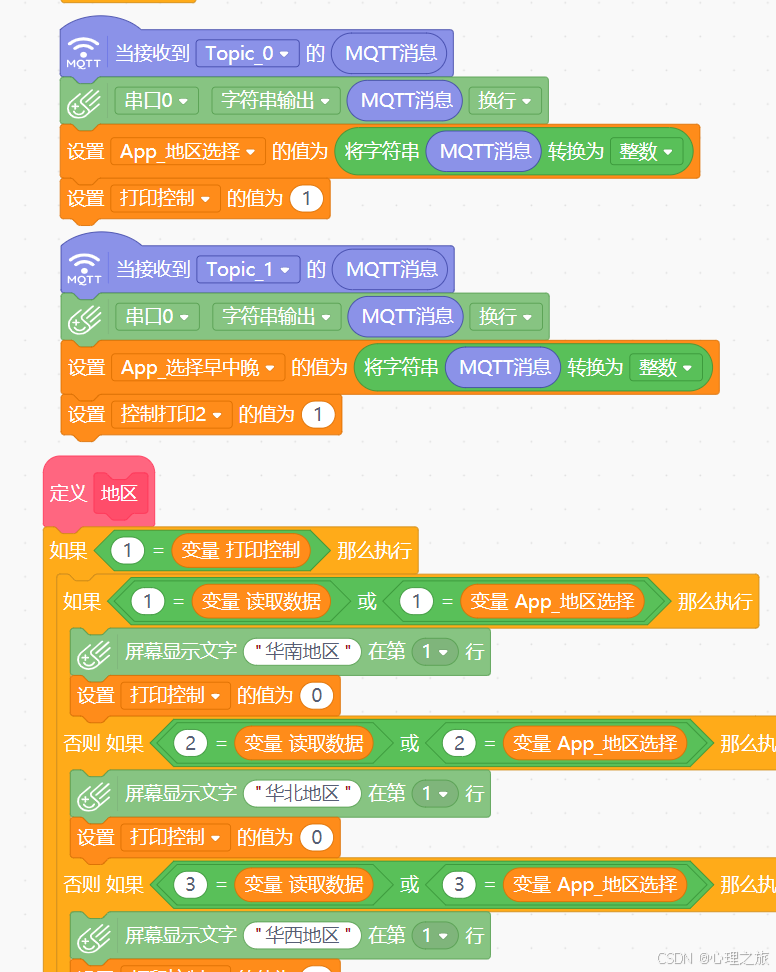

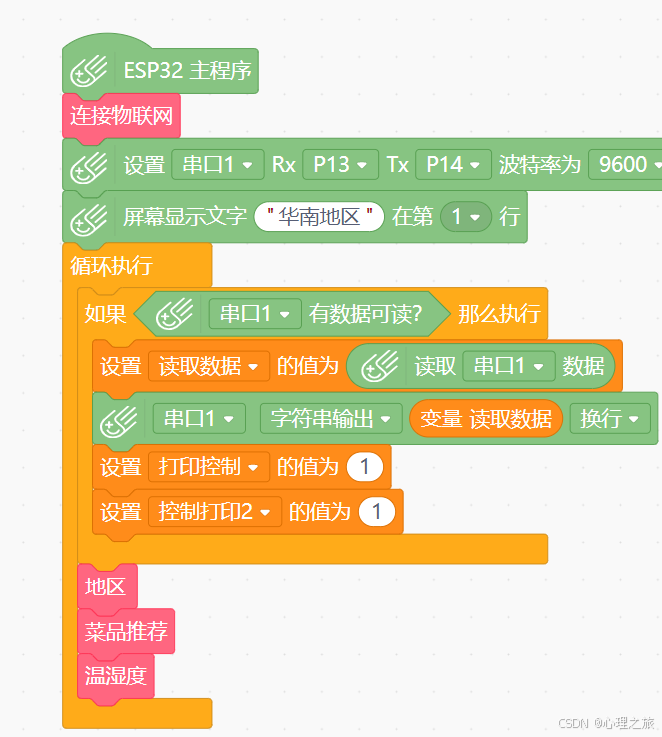

主程序

ESP32 主程序连接物联网
- 这表示整个程序是基于 ESP32 芯片的，由于连接easyIot，需要联网。详情下文（物联网平台-巴法云）
设置串口 1
- 这里配置了串口 1 的参数。Rx（接收引脚）为 P13，Tx（发送引脚）为 P14，波特率为 9600。
- 波特率 9600 意味着每秒传输 9600 位数据，这是串口通信中常见的速率，用于确保数据在设备间正确传输。
屏幕显示文字
- 在屏幕的第 1 行显示文字 “华南地区”。
- 这可能是用于初始化显示，表明当前地区为 “华南地区”，可能后续会根据这个地区进行相关操作，比如菜品推荐等。
循环执行
- 这是一个循环结构，程序会不断地重复执行循环内的操作。
如果串口 1 有数据可读，那么执行
- 这是一个条件判断语句。如果串口 1 接收到数据，就会执行下面的操作。
- 这通常用于处理从外部设备接收到的数据。
设置读取数据的值为读取串口 1 数据
- 当串口 1 有数据可读时，将读取到的数据存储到一个名为 “读取数据” 的变量中。
串口 1 字符串输出变量读取数据换行
- 将存储在 “读取数据” 变量中的数据通过串口 1 输出，并换行。
- 这一步可能用于将接收到的数据反馈给其他设备，或者用于调试目的。
设置打印控制的值为 1
- 设置一个名为 “打印控制” 的变量值为 1

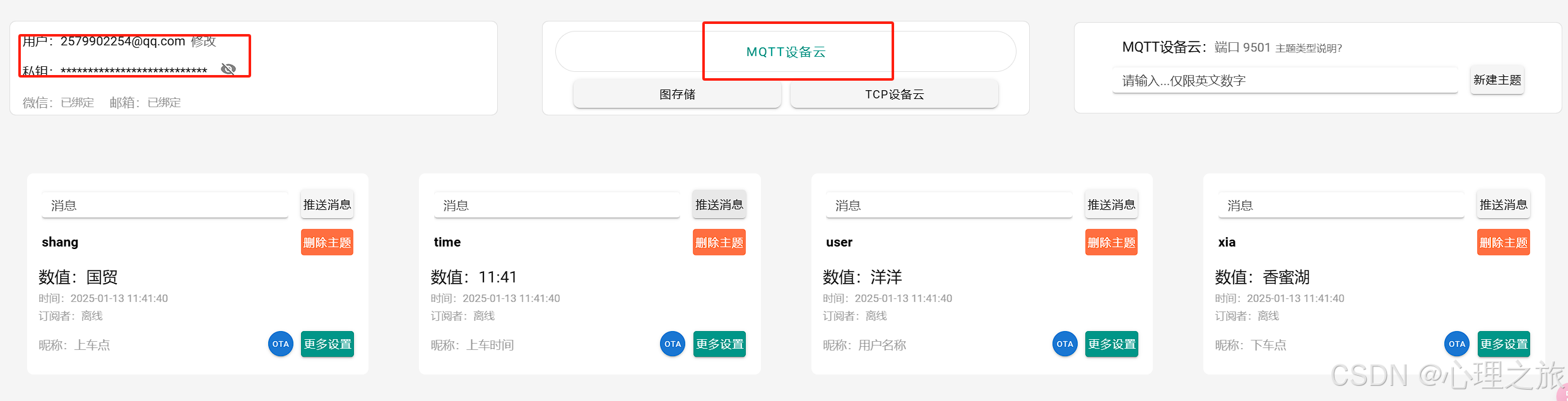

物联网平台-巴法云

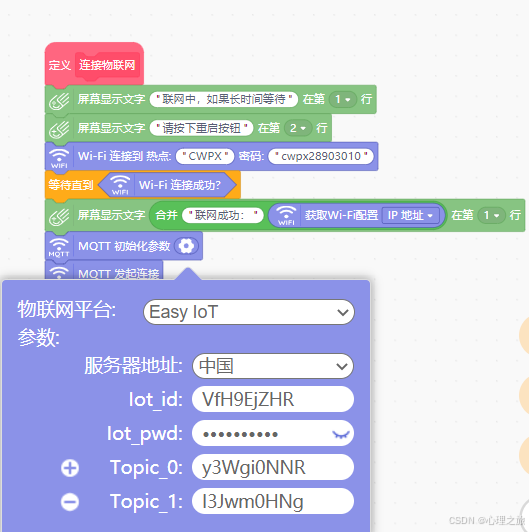

Mind+中设置

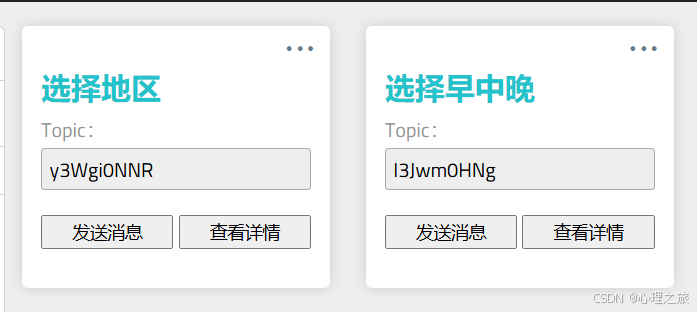

巴法云中设置Mqtt主题

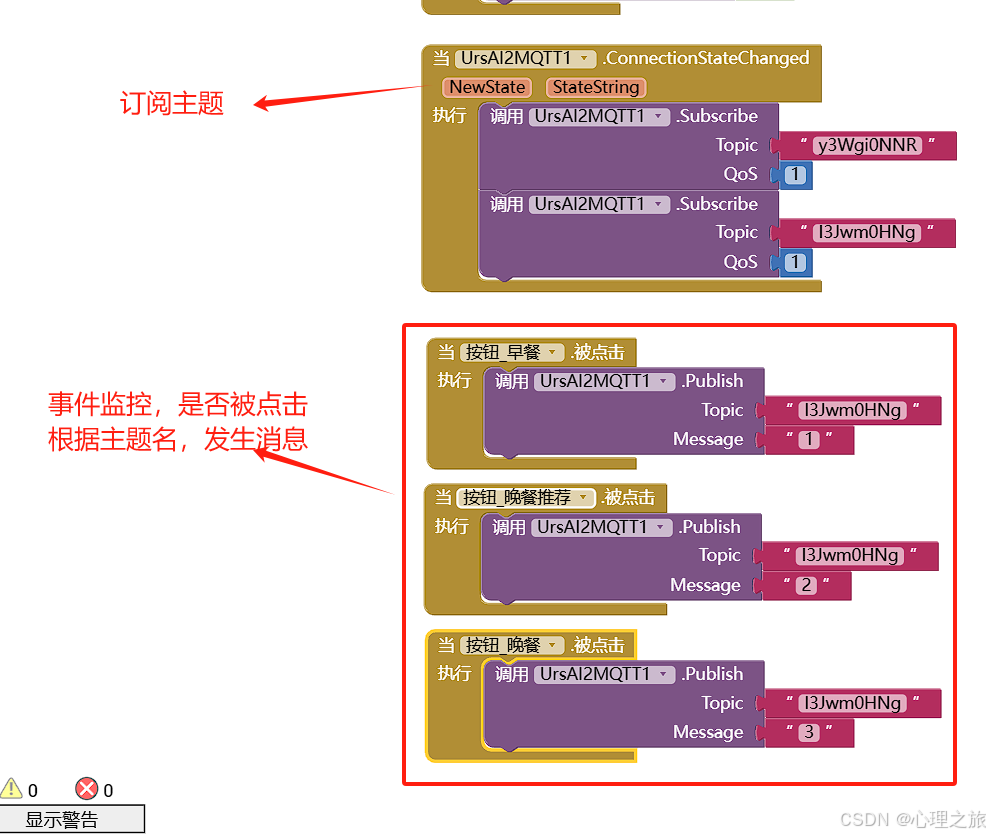

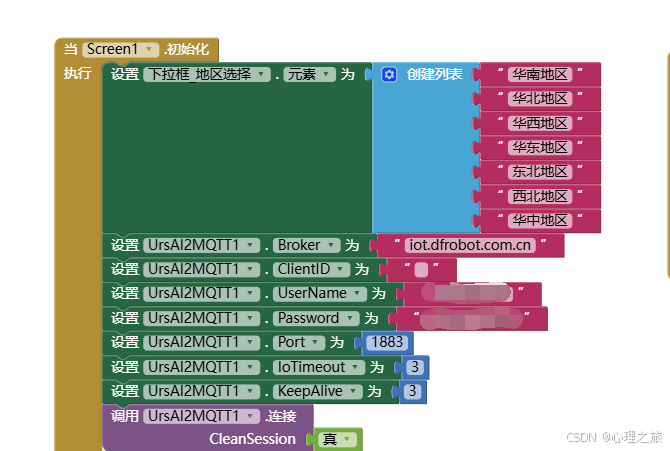

appinventor中连接easyIot

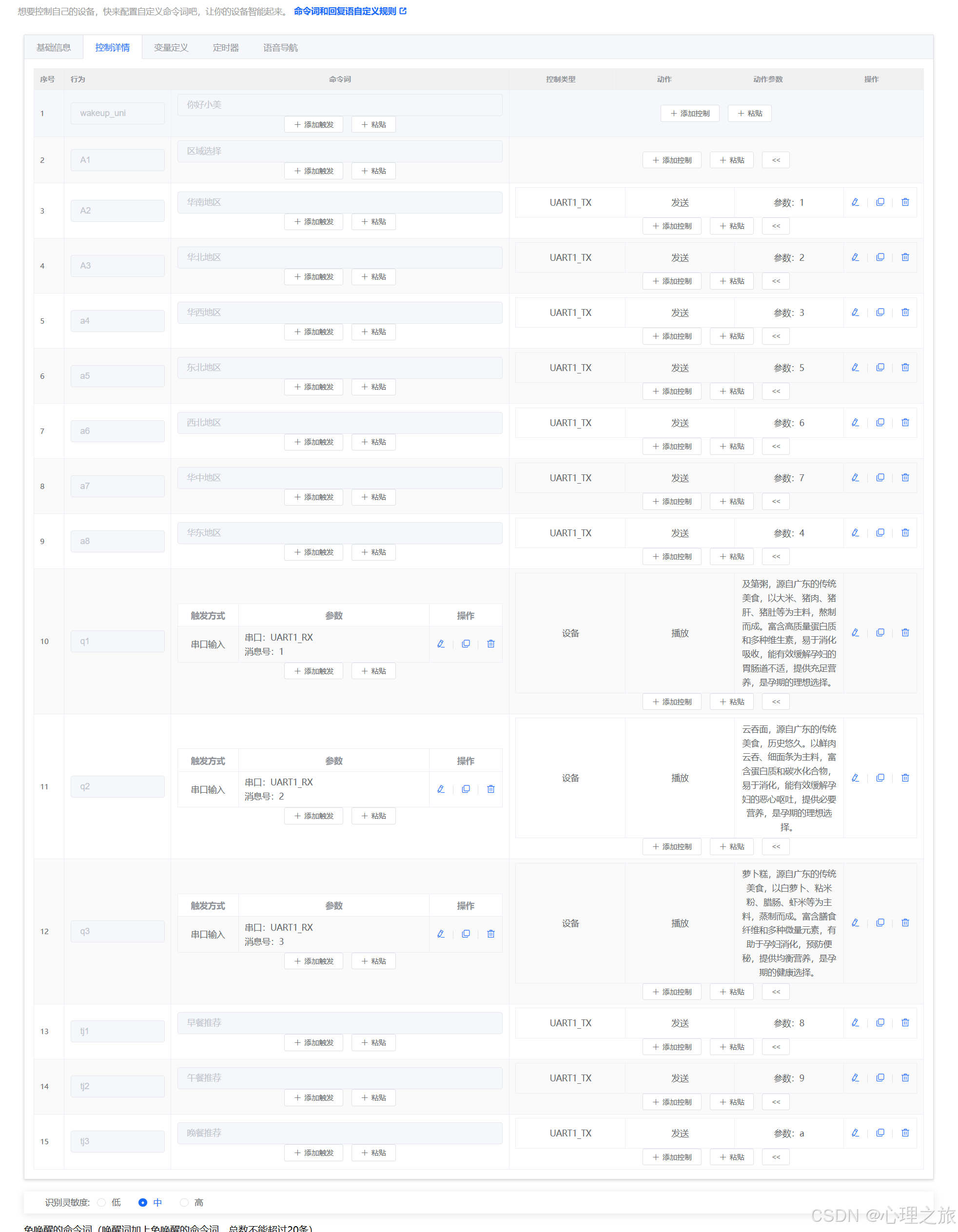

CI-03t

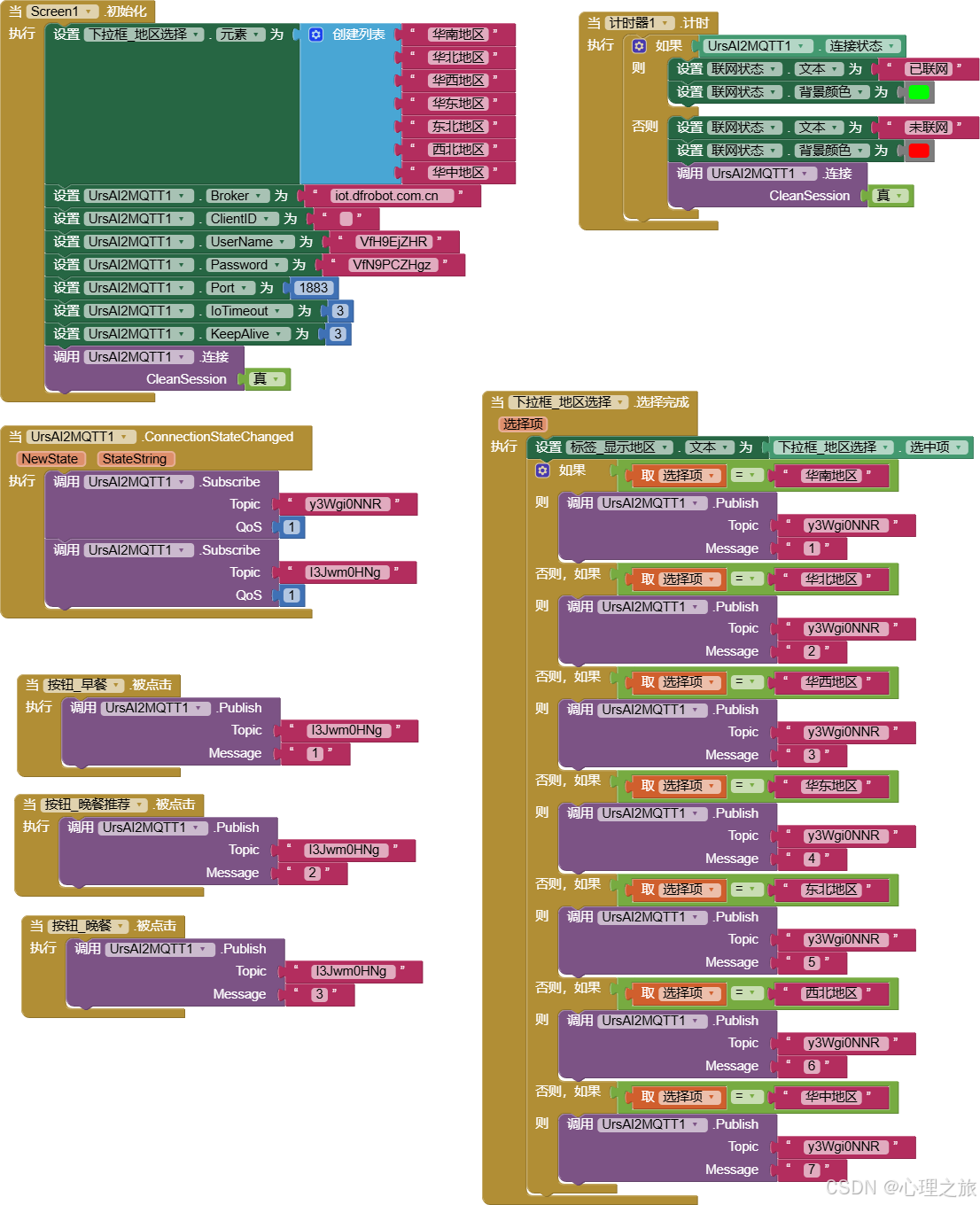

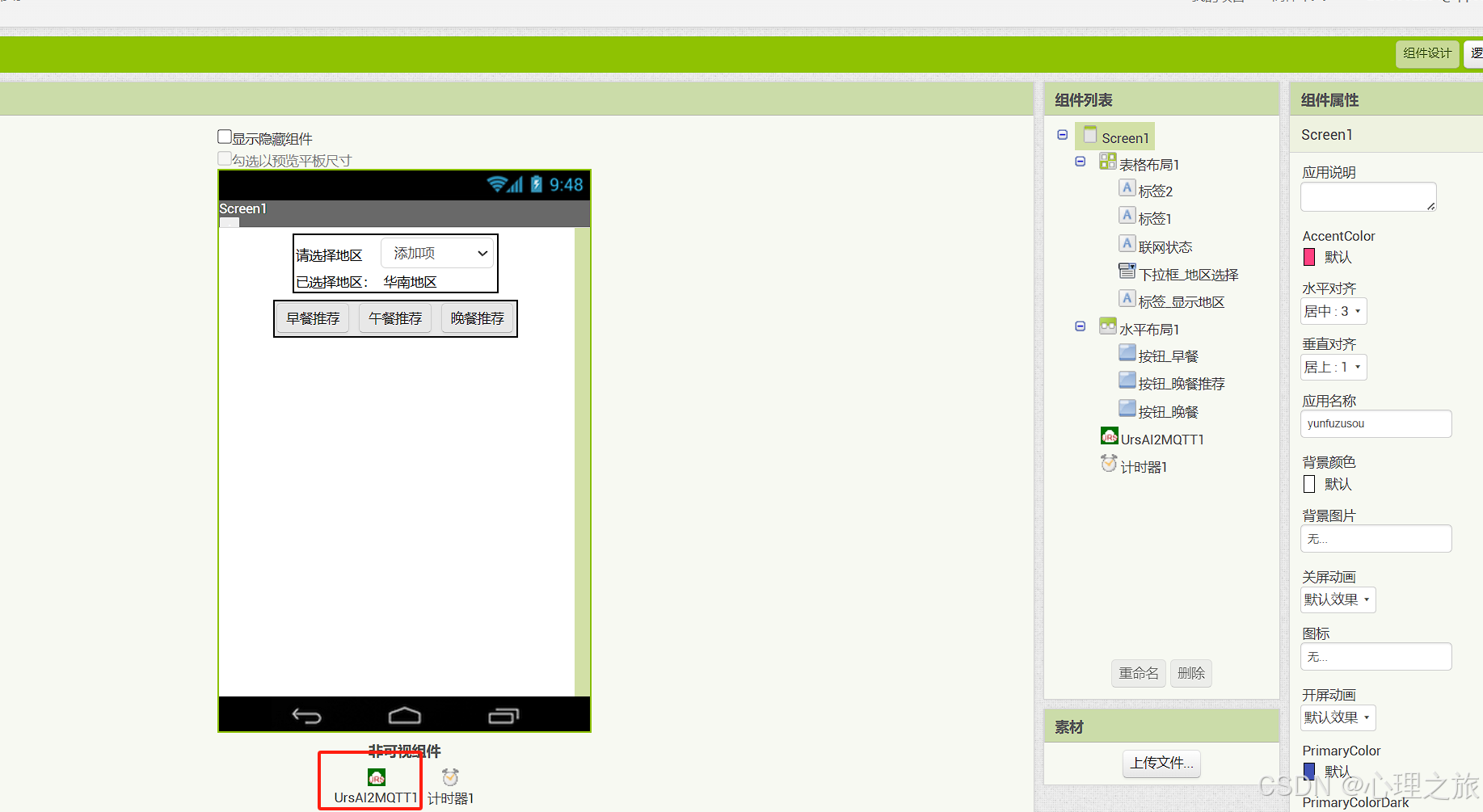

appinventor

五、重点记录

串口之间交互

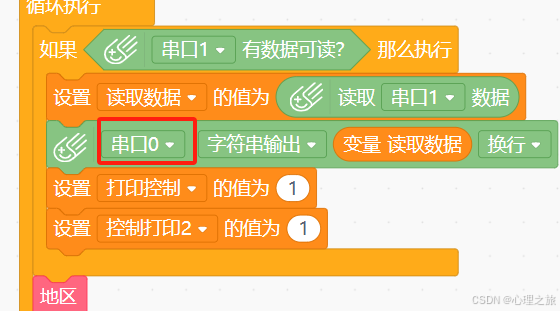

硬件交互的难点在与串口数据交互，主流的esp32有三个串口，有两个可以有用来与其他的硬件数据交互，另个一个使用打印调试程序的（图中“串口0”）。

void loop() {
	if ((Serial1.available())) {
		mind_n_DuQuShuJu = Serial1.read();
		Serial1.println(mind_n_DuQuShuJu);
		mind_n_DaYinKongZhi = 1;
		mind_n_KongZhiDaYin2 = 1;
	}
	DF_DiQu();
	DF_CaiPinTuiJian();
	DF_WenShiDu();
}

本作品的难点之一在于，怎么处理esp32与CI-03T之间的串口数据传输。

第一，我们要了解串口通信的原理以及协议

波特率：这是串口通信中的一个关键参数，它定义了传输速率，即每秒钟可以传输多少位数据。
数据位：这是指在串口通信中每个数据包含的位数，通常是8位。
校验位：这是用于错误检测的额外位，可以是奇校验、偶校验或无校验。
停止位：这是每个数据包的结束标志，可以是1位或2位。
底层都是二进制，一般用十六进制显示

第二，了解不同硬件自己接受数据的规范与协议

本作品中CI-03t中发送是十六进制的数，接收的是十进制的数。

我们在实际的调试过程中，发现数据乱码，达不到我们预计结果，原因是对硬件串口通信协议的不理解。

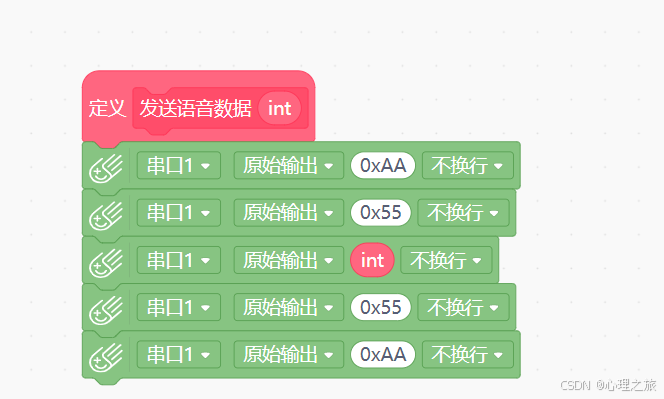

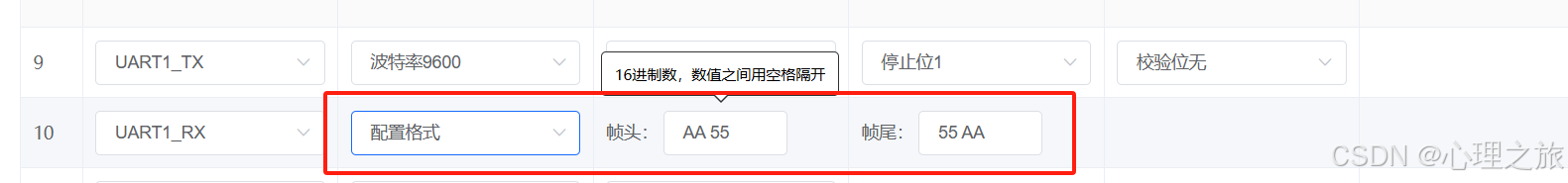

在mind+中，int代表发送的数据，03t默认的格式必须要用）0xaa 0x55 "要发出的数据" 0x55 0xaa，才能接受到。

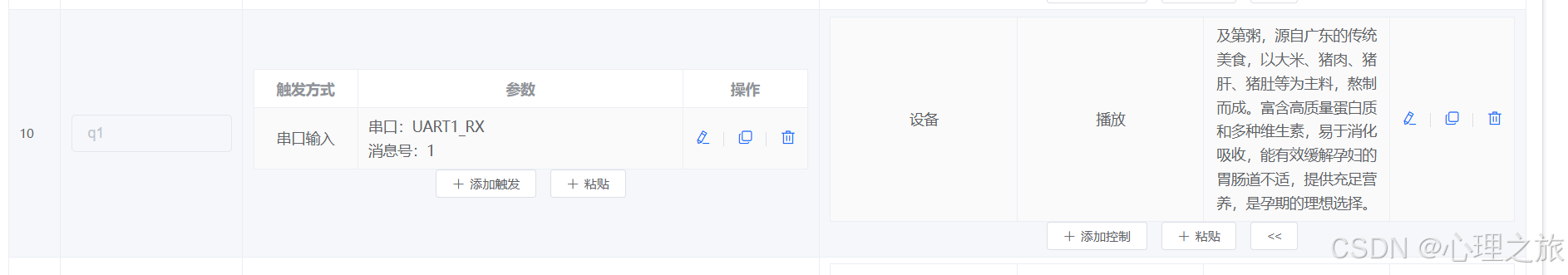

当03t接受到0x01时，就会播放该菜品名。

消息号为11时，int变量为数字类型，值为11，那就没有问题

如果是，int变量为字符串类型，就有问题，“11”将转换为两个数据，底层数据是 0x01 0x01，就不是一个数值。

原理讲解

Serial1.read();读的是个一个字节，八比特，类型为一个数字类型

数字类型的好处是在做逻辑判断是会识别是十进制，十六进制等，进行对比。

没有0x开头，进行十进制对比

有0x开头的，进行十六进行对比。

综上所诉，建议最好用read（）去读，用int类型接受，然后根据不同硬件串口协议去输入不同的数据进制，比如。

CI-03t中

发送是十六进制的数，

接收的是十进制的数。格式：0xaa 0x55 "要发出的数据" 0x55 0xaa

物联网通信

什么是物联网

简单说，“物”就是硬件，实体。联网是连接万维网。综合就是，硬件与硬件之间通过网络实现数据交往。

什么是MQTT协议

MQTT（Message Queuing Telemetry Transport）协议是一种基于发布 / 订阅（publish/subscribe）模式的轻量级物联网消息传输协议

工作原理

发布（Publish）：设备（也称为客户端）可以将消息发布到一个或多个主题（Topic）上。主题就像是一个消息分类的标签，例如 “传感器 / 温度”“设备 / 状态” 等。例如，一个温度传感器可以将当前环境温度的数据发布到 “传感器 / 温度” 这个主题下。
订阅（Subscribe）：客户端可以订阅一个或多个感兴趣的主题。当有其他客户端发布消息到该主题时，订阅该主题的客户端就会收到消息。比如，一个监控系统订阅了 “传感器 / 温度” 主题，那么只要有温度传感器发布温度消息到这个主题，监控系统就能收到并处理这些消息。
