快来围观~你一定会用到的纽扣电池选型方案

目录

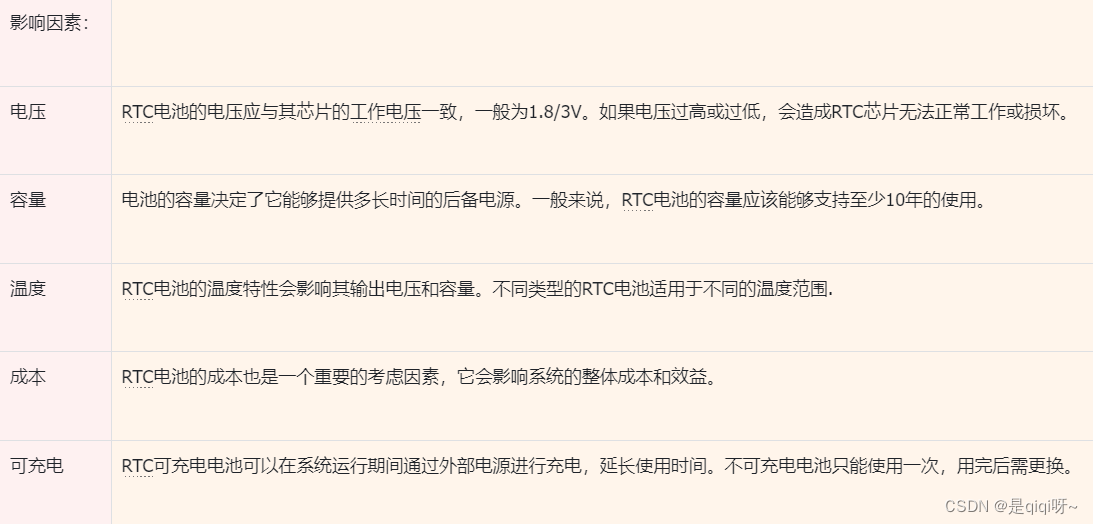

一、RTC备用电池选型注意事项

RTC是一种用于提供系统时间的独立定时器，它可以在系统断电或低功耗模式下继续运行，只需要一个后备电池作为供电源。在嵌入式系统中，选择合适的RTC电池时非常关键的，它会影响系统时间的准确性和稳定性。

二、纽扣电池选型

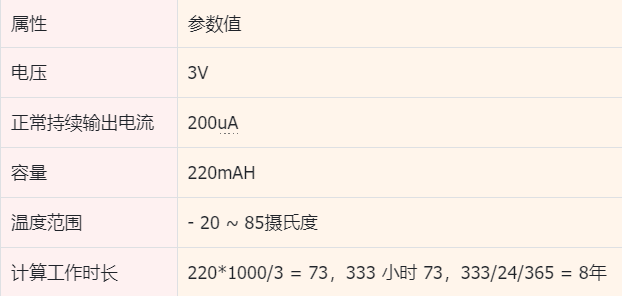

1、不可充电纽扣电池

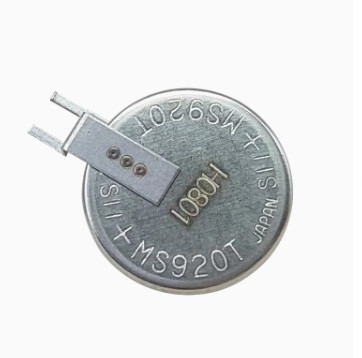

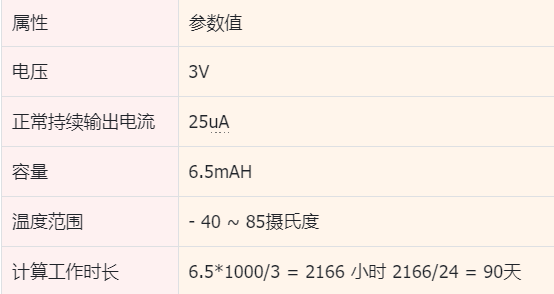

2、可充电纽扣电池

需要额外考虑设计硬件：充电电路

三、纽扣电池能量消耗因素

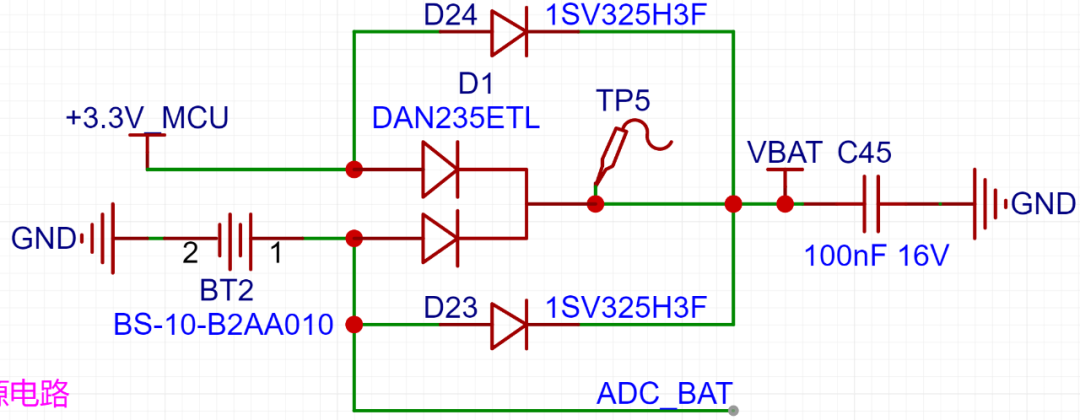

如下图所示。用VABT供电时消耗电池的因素只有两个，一个是二极管的反向静态电流，另一个就是给单片机供电。因此，我们采用一对共阴极二极管。

在25V反向条件下测试，纽扣电池一般3V电压，3V电压反向漏电流应该在100nA左右（具体需要台式数字万用表进行测试），这反向电流几乎能量消耗没有什么影响。

四、采用STM32ADC监测纽扣电池电压

纽扣电池电压最大不超过3V，可直接接单片机ADC；一颗220mA的纽扣电池，就算250nA静态电流消耗，可以运行100年；待机消耗考虑因素：GPIO漏电流，从数据手册找到，如下图：

---
