一、BGP协议基础
1、路由的分类
1）直连路由
2）⾮直连路由（间接路由）
静态路由
动态路由
IGP: 内⽹⽹关路由协议(在企业内部或数据中⼼内部使⽤)
DV:距离⽮量路由协议
——RIP（v1/v2)
——IGRP—⽹络直径：100—255（思科的私有协议）
——EIGRP—思科的私有
LS: 链路状态路由协议
——ISIS- 中间系统到中间系统
——OSPF —开放式最短路径优先
EGP : 外部⽹关路由协议:在不同公司之间使⽤，在不同的城市之间
BGP:边界⽹关协议 (路径⽮量路由协议）
2、为什么要使用BGP协议
我们要在不同 AS 之间实现⽹络通信，需要使⽤ EGP-BGP 协议，BGP还有⼀些更重要的优势
1）⾮常稳定
2）可以传输⼤量的路由，⽀持⼤规模⽹络
3）具有⾮常丰富的路由控制策略，可以实现灵活的选路
3、BGP概述
-BGP：边界⽹关协议
-BGP 是公有协议，任何⼚商的设备都⽀持 BGP
-BGP 位于 OSI 的第 7 层 (应⽤层)
备注：
OSPF 基于 IP 协议，为了可靠性，数据库同步：协商主从关系，序列号、有确认机制
4、AS号
AS 号（Autonomous System Number）： ⾃治系统：
——是互联⽹中的⼀种标识符，⽤于标识⼀个⾃治系统（AS）的唯⼀数字。⾃治系统是指由⼀组⽹络和路由器组成的⽹络。
——AS 号可以帮助互联⽹中的路由器找到要到达⽬的地的 IP 地址的最短路径。
——AS 号由互联⽹分配机构 IANA（互联⽹分配号码管理局）分配。
——AS 号的范围被划分为两类：**公共 AS 号和私有 AS 号** 。
——公共 AS 号是指由 IANA 分配的 AS 号，可⽤于在全球范围内标识⾃治系统。
——私有 AS 号是指由互联⽹注册机构（IR）分配的 AS 号，⽤于在私有互联⽹中标识⾃治系统。
——AS 通常使⽤“数字”来表示，称为 AS 号
——AS 号的范围是**从 0 到 65535，其中 0 被保留不使⽤**
-AS 编号取值范围
之前 —2 字节表示，取值范围：1-65535
私有 AS 号：64512-65534，可以⽤于在私有互联⽹中标识⾃治系统， 但不会在公共互联⽹中出现。这些私有 AS 号通常⽤于连接组织的内部⽹络。
⽬前是 4 个字节：1-4294967295
4 字节 AS 号的范围是从 0 到 4294967295，其中 0 号 AS 被保留不使⽤ ，私有 AS 号范围是 4200000000 ⾄ 4294967294
4 字节 AS 号由 IANA 管理，并由全球 RIR（区域互联⽹注册局）负责分配
在国内，中国的运营商通常将 AS 号按照不同的地理区域划分。
例如，中国电信在各省市设⽴了不同的⾃治系统，每个⾃治系统都有⾃⼰独⽴的
AS 号。⽽中国联通则将其⽹络划分为北⽅、南⽅、⻄南、东北、华东、华中六
个区域，每个区域都分配了不同的 AS 号 。
AS 号的划分⽅式取决于运营商的具体管理需求和⽹络架构，可以按照城市、区
域、⽹络、⼦⽹等不同的维度进⾏划分。
截⽌ 2021 年 9 ⽉，中国共分配了超过 37,000 个 AS 号。要查询中国已分配的
AS 号，可以使⽤以下⽅法：
访问 CNNIC 官⽹：CNNIC 是中国国家互联⽹信息中⼼
⼆、BGP 协议概述
1、使用场景

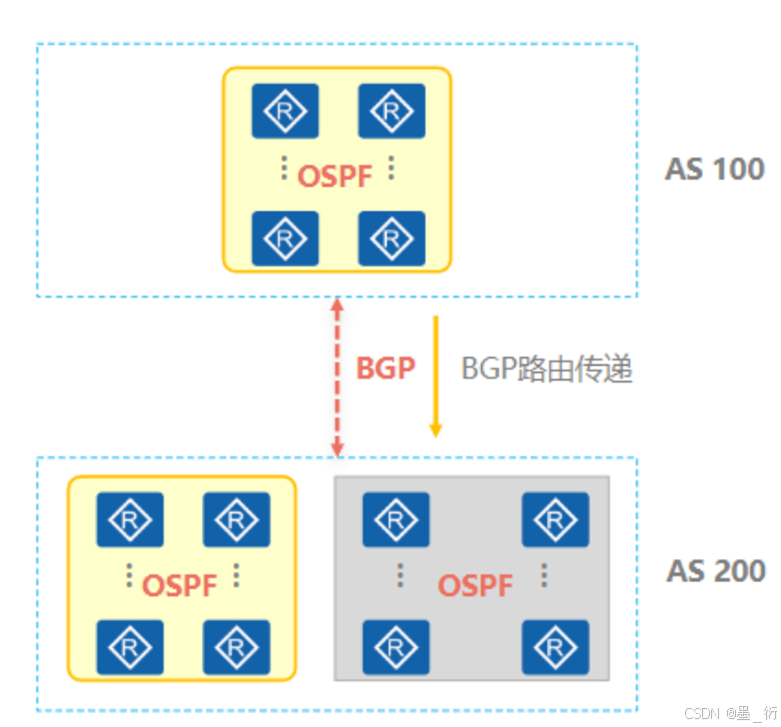

⼀：遍布全国⼤型政企单位之间, 或⼤型数据中⼼
⼆：运营商⻣⼲网络
2、作用
在AS之间动态的交互路由信息，实现公司与公司之间的互访
3、优势
1）稳定，基于 TCP 协议建⽴的，使⽤端⼝号 TCP179,所以⾮常稳定
2）传递⼤量路由，可以跨多跳建⽴邻居关系
3）路由控制策略丰富
4、BGP 邻居类型
EBGP: 运⾏于不同的 AS
IBGP: 运⾏于同⼀ AS 内部
5、BGP 特征

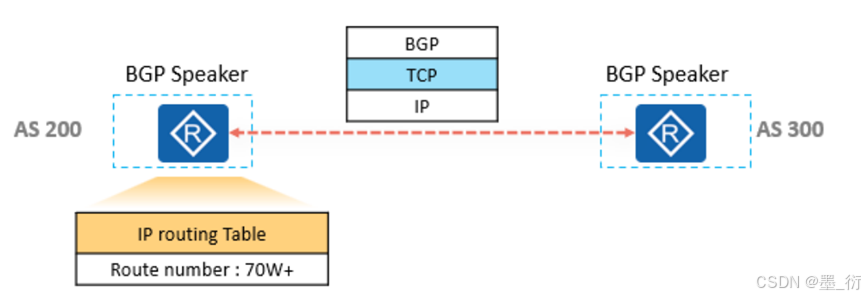

——BGP 使⽤传输层协议为 TCP，TCP 端⼝号179。路由器之间的 BGP 会话基于 TCP 连接⽽建⽴。
——运⾏ BGP 的路由器被称为 BGP 发⾔者（BGP Speaker），或 BGP 路由器。
——两个建⽴ BGP 会话的路由器互为对等体（Peer）,简单理解,就是 BGP 邻居
——BGP 对等体之间交换 BGP 路由信息 , 简单理解,BGP 在邻居之间传递路由
——BGP 路由器只发送增量的 BGP 路由更新，或进⾏触发式更新（不会周期性更新）。
——BGP 能够传递⼤批量的路由,可在⼤规模⽹络中应⽤。
6、BGP 报⽂类型
和OSPF协议联系起来理解

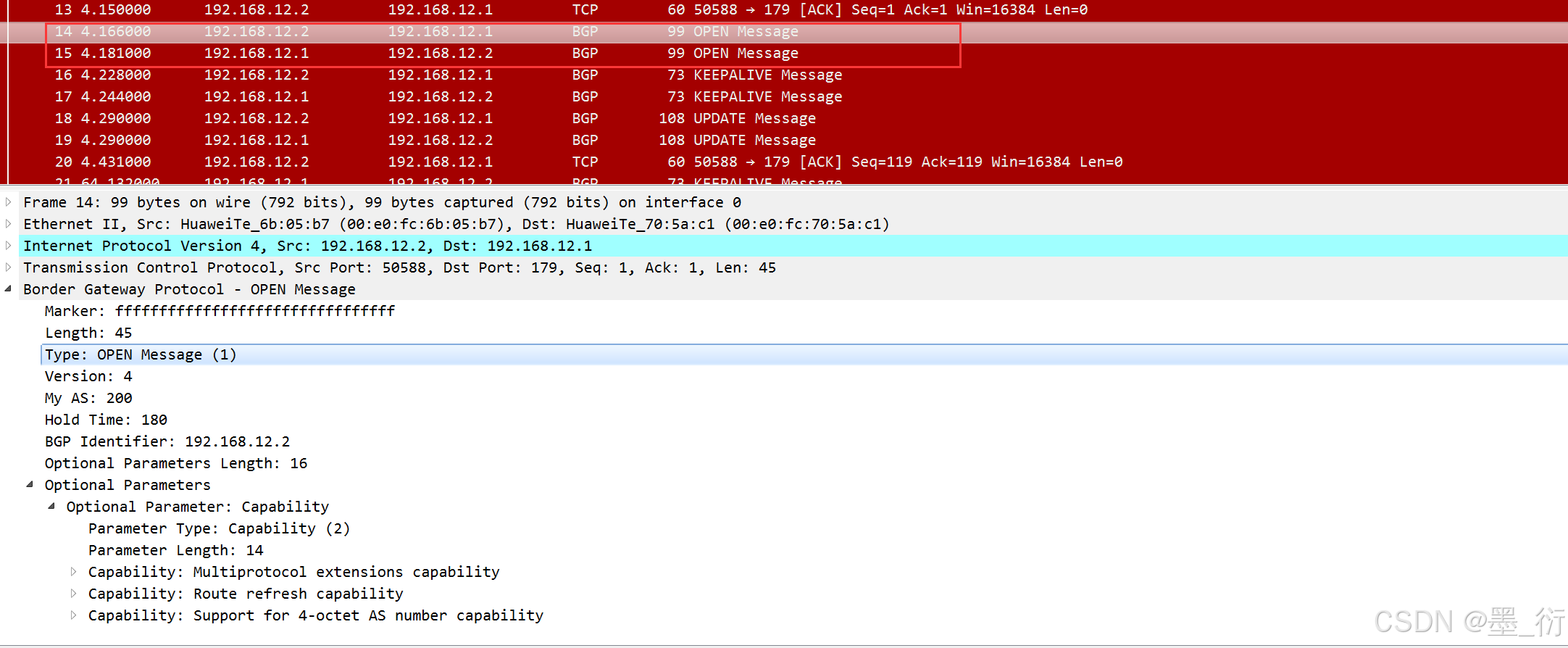

-open ： ⽤于建⽴邻居关系 (类似于 hello 报⽂)

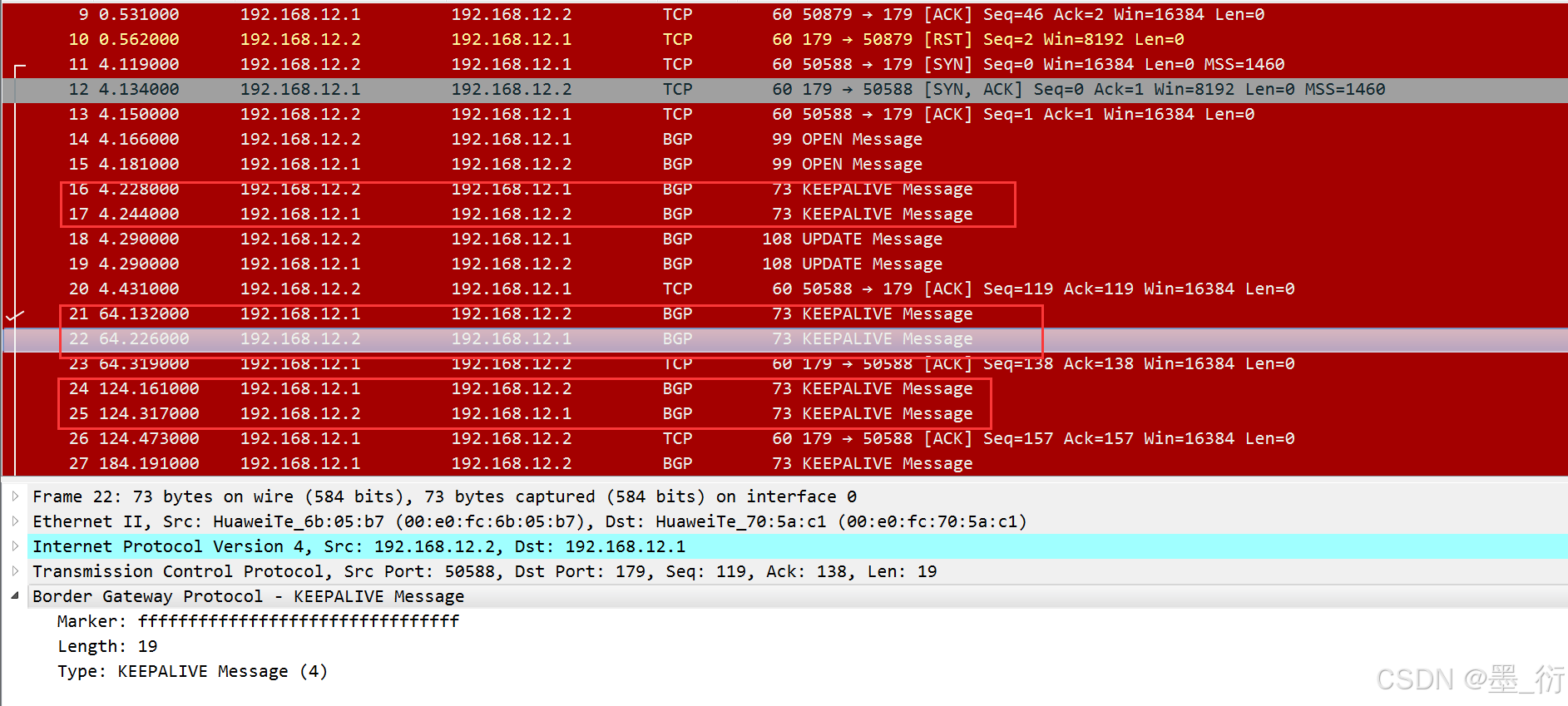

-keep alive : ⽤于维护邻居关系，周期性发送，保持 BGP 连接 (类似于hello) ，默认60S发送一次。

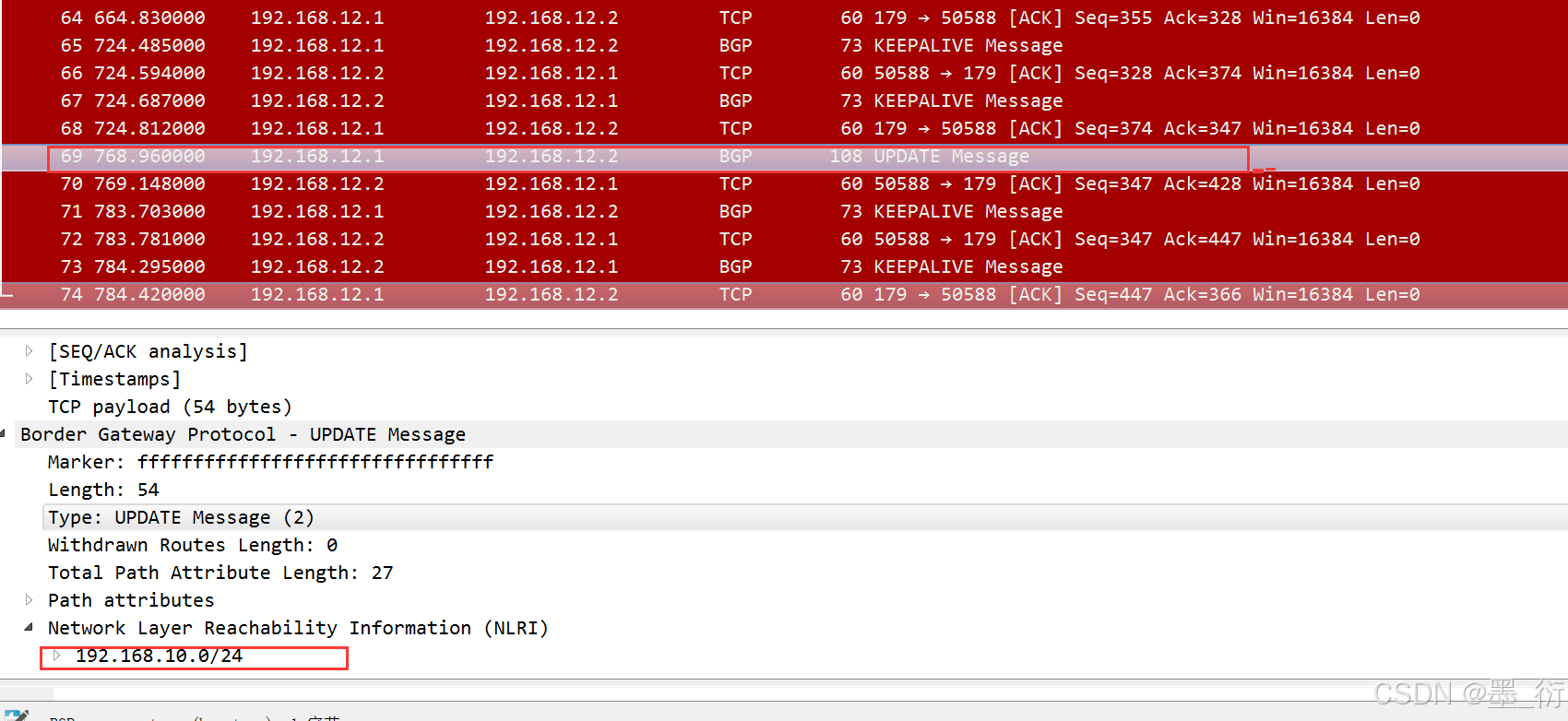

-update : ⽤于传递路由和撤销路由 (类似于 LSU 报⽂)

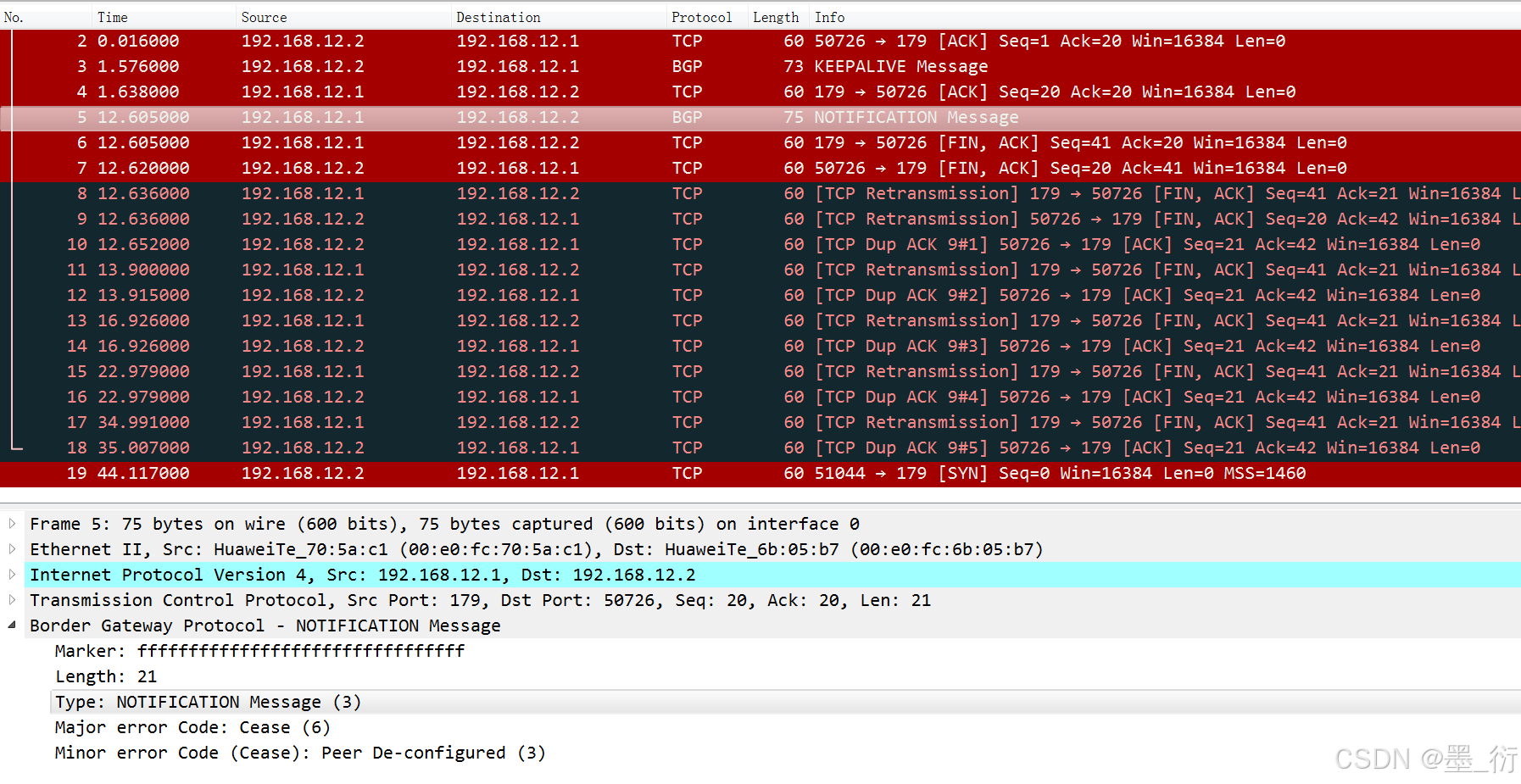

-notification : 通知报⽂，⽤于通知 BGP 邻居之间的报错信息，⽤于断开BGP 连接
这里我把连接的路由器BGP协议关闭

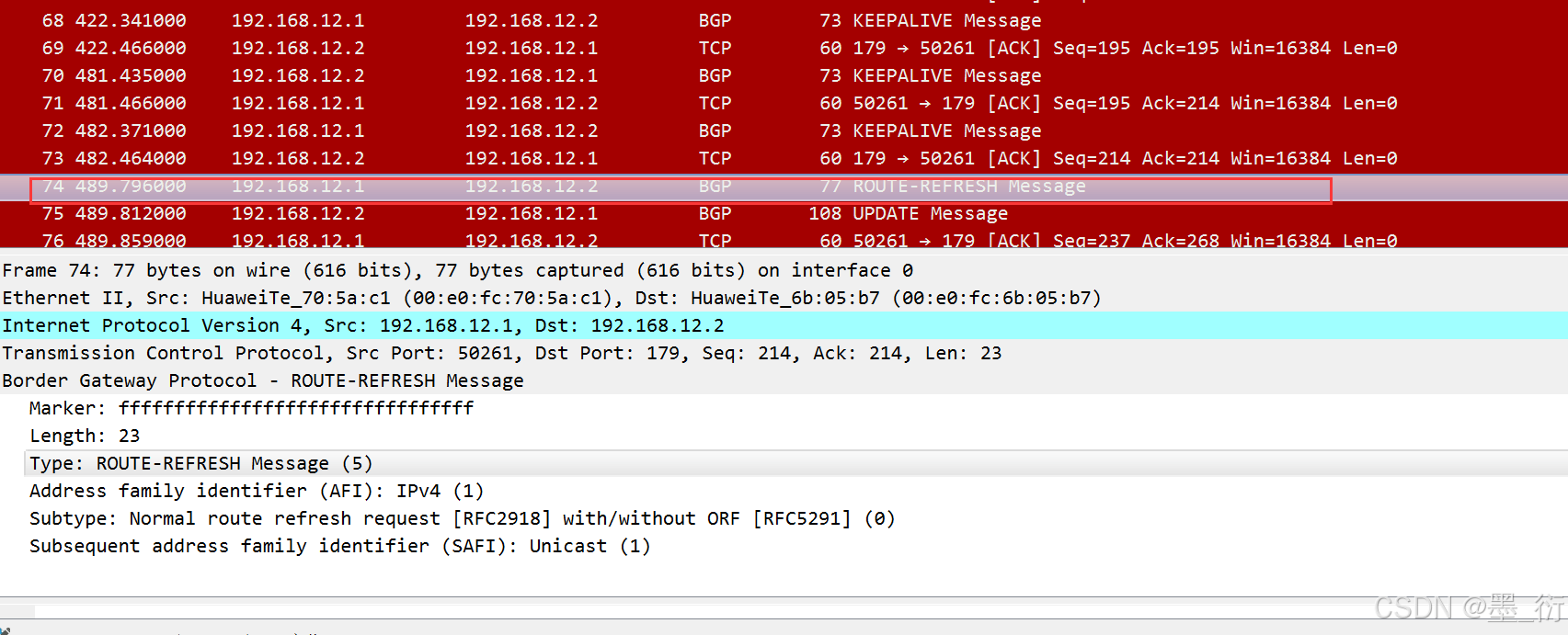

-router-refresh : 重传报⽂,请求邻居重新发送路由信息
<R1>refresh bgp all { export | import } //手动重传BGP路由触发 {出 | 入} 方向的软复位
注意：配置peer keep-all-routes命令后，设备通过执行refresh bgp命令刷新路由表功能将不会生效
| 报文名称 | 作用 | 发送时刻 |
|---|---|---|
| Open | 协商BGP对等体参数，建⽴对等体关系 | BGP TCP 连接建⽴成功之后 |
| Update | 发送BGP路由更新 | BGP对等体关系建立之后有路由需要发送或路由变化时向对等体发送Update报文 |
| Notification | 报告错误信息，中⽌对等体关系 | 当BGP在运行中发现错误时，发送Notification报文将错误通告给BGP对等体 |
| Keepalive | 标志邻居建⽴，维持BGP邻居关系 | BGP路由器收到对端发送的Keepalive报文，将对等体状态置为已建立，同时后续定期发送keepalive报文用于保持连接 |
| Route-refresh | ⽤于在改变路由策略后请求对等体重新发送路由信息。只有⽀持路由刷新能⼒的 BGP 设备会发送和响应此报文 | 当路由策略发生变化时，触发请求对等体重新通告路由 |
7、BGP ⼯作过程

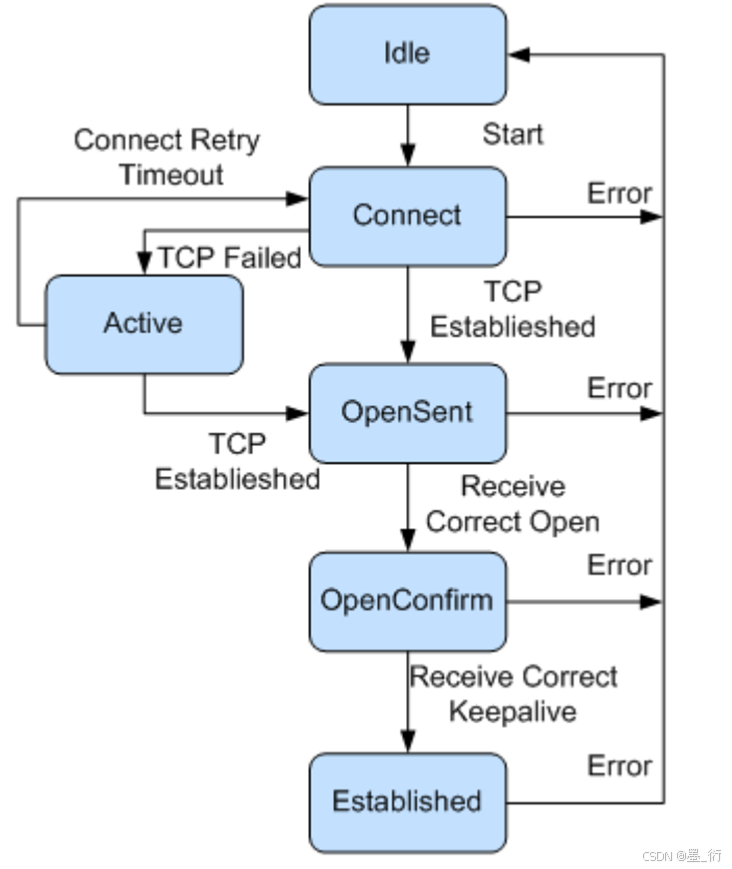

8、BGP 状态
1）idle :初始化状态
tcp 未连接状态，邻居的状态为 idle , 当 bgp 设备和邻居进⾏ tcp 连接时，会从当前的状态转为 connect 状态
2）connect 状态： tcp 连接状态
如果 tcp 建⽴连接成功，bgp 设备会向邻居发送 open 报⽂，状态也会转为 opensent 状态
如果 tcp 建⽴连接失败，bgp 设备的状态会转为 active 状态
3）active 状态：活跃状态
在当前状态下，bgp 设备依然没有放弃希望，依然试图继续建⽴ tcp 连接， 如果成功，状态依然可以转为 opensent 状态
如果依然失败，bgp 会停留在 active 状态
如果重传计时器超时，依然没有收到邻居回应，bgp 设备会⼼灰意冷的返回上⼀个状态，上⼀个是 connect 状态
4）opensent 状态： open 报⽂已发送状态，已向邻居发送 open 报⽂
如果 bgp 设备给邻居发送 open 报⽂后，如果收到来⾃邻居的回复，并且回复的报⽂是正确的，bgp 设备会继续发送报⽂， 发送 keepalive 报⽂，状态转为 open comfirm 状态
如果 bgp 设备给邻居发送 open 报⽂后，如果收到来⾃邻居的回复，但是回复的报⽂有错误，bgp 设备会向邻居发送 notification 报⽂（⽤于断开 bgp 连接状态），断开后会跳转到最初的 idle 状态
5）open comfirm : open 报⽂确认状态
如果收到邻居发来的 keep alive 报⽂，状态会转为 established 建⽴状态
如果收到邻居发来的 notification 报⽂，状态会跳转为 idle 状态
6）established : 连接已建⽴状态
如果收到邻居发来的正确的 update 报⽂或者 keepalive 报⽂，bgp 就会认为邻居是正常的
如果收到邻居发来的错误的 update 报⽂或者 keepalive 报⽂，bgp 设备会发送 notification 报⽂，通知邻居，我们结束吧，不做邻居了，会回到 idle初始化状态
9、BGP 的⼯作原理
建⽴邻居
传递路由
10、BGP 路由默认优先级为 255
IBGP 路由的默认优先级为 255
EBGP 路由的默认优先级为 255

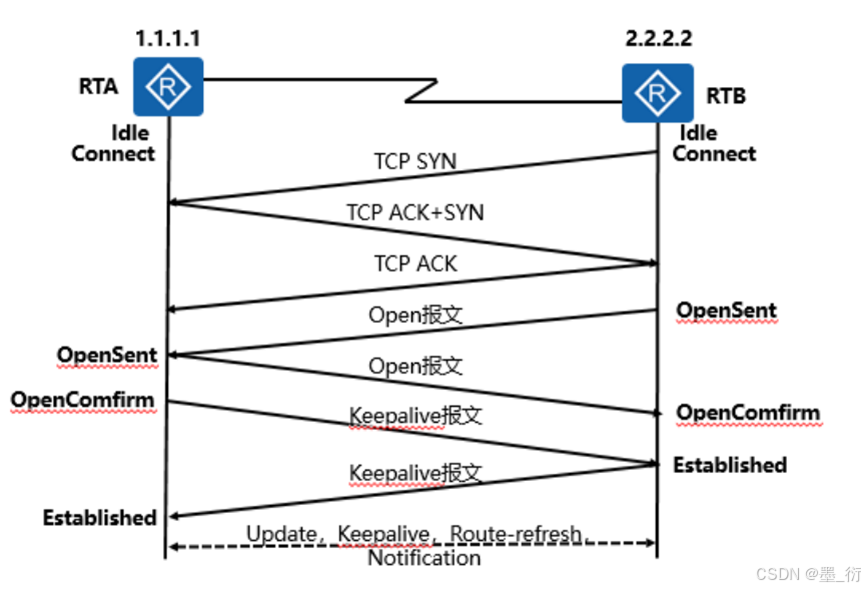

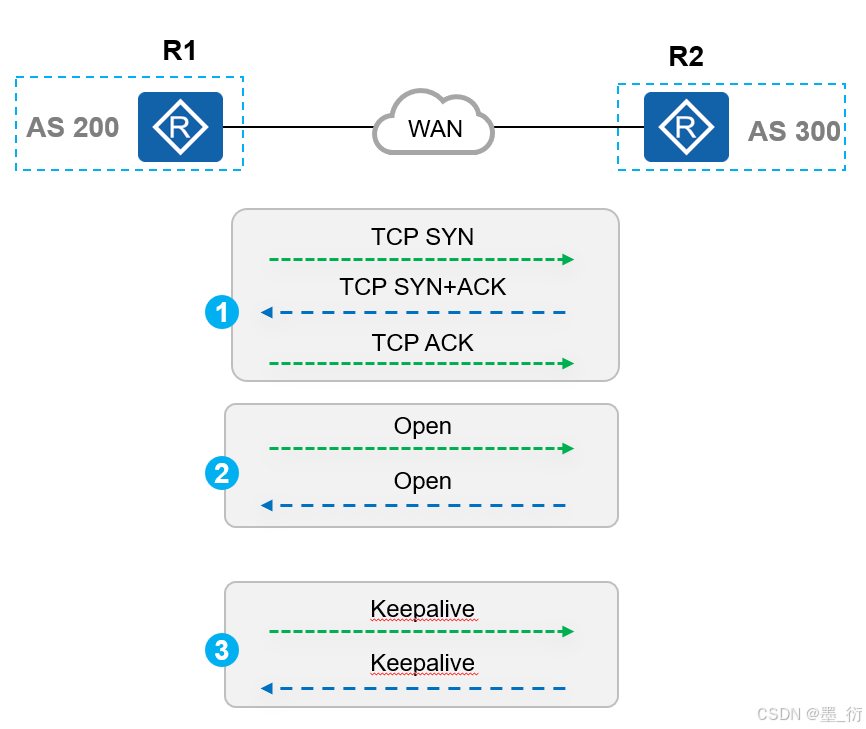

11、BGP 邻居关系建⽴的完整流程
三、BGP 基础配置案例

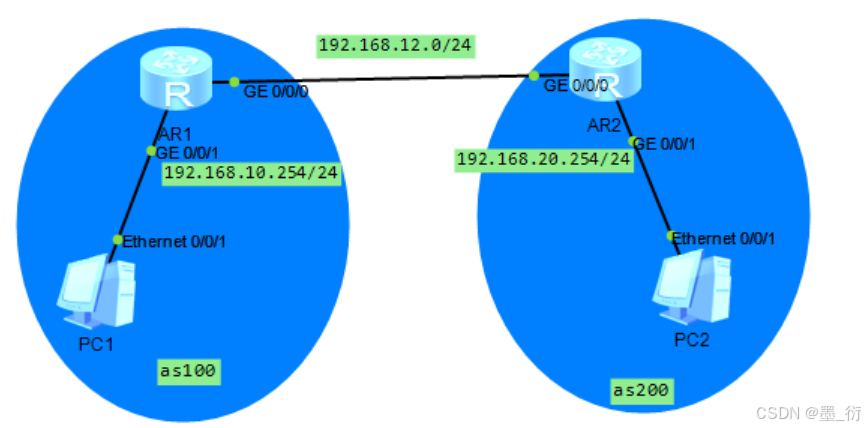

1.BGP 实验1
需求
1）配置 EBGP 邻居关系
2）实现⽹络互通
配置步骤
1）配置接⼝ IP 地址
2）配置 EBGP 邻居
3）注⼊路由
-
配置命令
R1:sysname R1
interface GigabitEthernet0/0/0
ip address 192.168.12.1 255.255.255.0interface GigabitEthernet0/0/1
ip address 192.168.10.254 255.255.255.0bgp 100
router-id 1.1.1.1
peer 192.168.12.2 as-number 200
network 192.168.1.0
R2:
sysname R2
#
interface GigabitEthernet0/0/0
ip address 192.168.12.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.20.254 255.255.255.0
#
bgp 200
router-id 2.2.2.2
peer 192.168.12.1 as-number 100
network 192.168.2.0
-

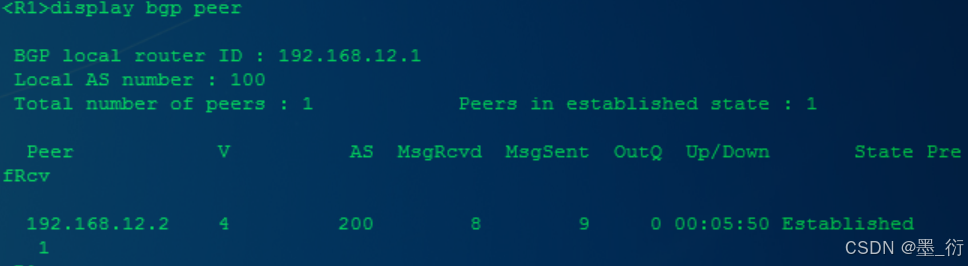

验证：查看邻居表
display bgp peer
邻居表解析
BGP local router ID : //表示的BGP给当前这台设备分配的名字
Local AS number : //表示的是当前这个设备所属的AS号
Total number of peers : //表示当前设备⼀共有多少邻居
Peers in established state : //表示当前设备有效的邻居
Peer : //表示的是对端邻居的IP地址
V : //表示的是版本
AS： //表示的是邻居设备所在的AS号
MsgRcvd： //表示的是从邻居设备收到的消息数⽬
MsgSent： //表示的是向邻居设备发送的消息数⽬
OutQ： //表示的是 出向队列 （等待发往指定邻居的消息—出向数据—排队的数据 ）
bgp要求稳定，所以如果邻居设备无法向对端发送⼀个稳定的报⽂，那么这个报⽂就会被要求重传。
哪些需要重传的报⽂，就会放到这个出向队列中，所以正常情况下，这个参数的值是0， 如果这个参数不是0，说明和邻居之间的链路非常不稳定，容易出现⽹络拥塞和丢包
State： //表示的是邻居的状态，最完美的状态，就是established (建立)
PrefRcv： //表示的是从邻居设备所接受过来的路由条⽬的数量
⽬前这个值为0，就代表对端设备还没有给我们传递路由信息，就是没有给我们发路由
也可以这样理解：本段从对端设备上收到的路由前缀的数⽬（接收到的路由的数量）
-
验证：查看路由表

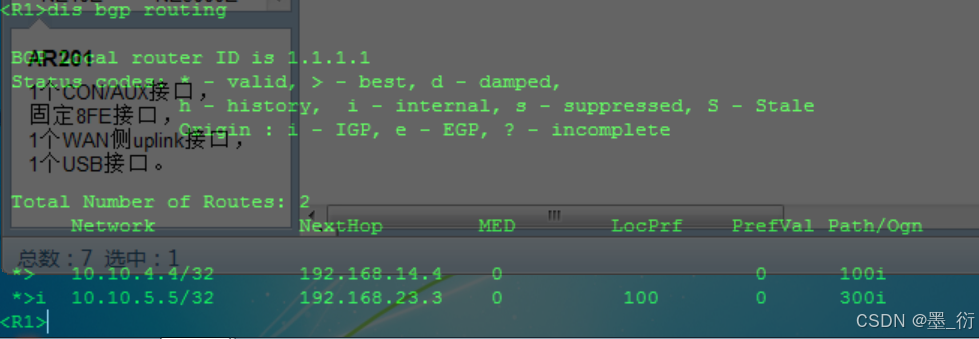

display bgp routing-table
路由表字段解析：
BGP Local router ID : 标识的BGP路由器⾃⼰的Router-id
Status codes : 状态代码
valid ： 表示BGP路由是有效的，能⽤
> - best： 表示BGP路由是最优的，⾃⼰可以⽤，别⼈也可以⽤
Origin : 起源代码，表示该BGP路由是通过什么⽅式宣告进BGP协议的
i - IGP ：最优的 （通过network注入）
e - EGP :次优的
? - incomplete :最差的 （import 引入）
Network :表示BGP路由⽹段和掩码
NextHop ：表示BGP路由的下⼀跳地址（如果是0.0.0.0 表示该路由是⾃⼰产⽣的）
后面的都是BGP路由条⽬的属性
MED： 路由度量值，表示去往⼀个BGP路由的距离，类似于其他协议的cost
LocPrf : 本地优先级，表明路由器的BGP本地优先级
PrefVal ：协议⾸选值，表示的是⼀个BGP路由的优选值，最⾼的路由
**协议⾸选值（PrefVal）是华为设备的特有属性，该属性仅在本地有效
Path：AS路径，表示的是⼀个BGP路由AS_Path属性，
AS_Path属性按顺序记录了⼀个BGP路由从本地到⽬的地址所要经过的所有AS编号。
Ogn：表示的是⼀个BGP路由的起源属性，主要⽤来定义路径信息的来源。
标记⼀条路由是怎么成为BGP路由的。它有以下3种类型：
IGP：具有最⾼的优先级。通过network命令注入到BGP路由表的路由，其Origin最高
EGP：优先级次之，通过EGP得到的路由信息，其Origin属性为EGP。
Incomplete：优先级最低。通过其他⽅式学习到的路由信息。
比如BGP通过import-route命令引入的路由

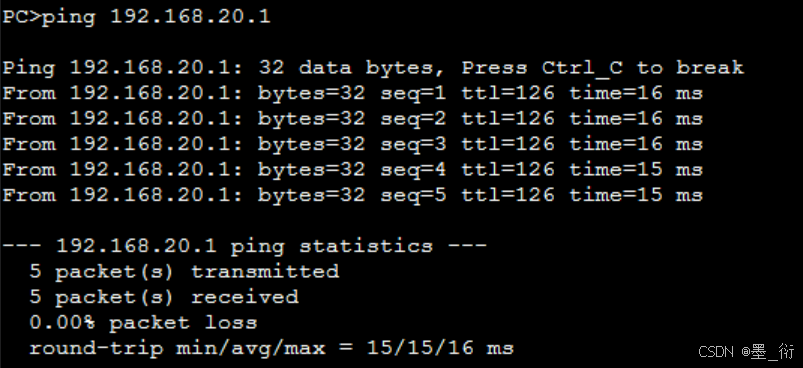

- 验证：PC1和PC2 可以ping通
如果按照这个拓扑和命令配置以后依然无法ping通可以查看IP路由表中有无EBGP的路由，

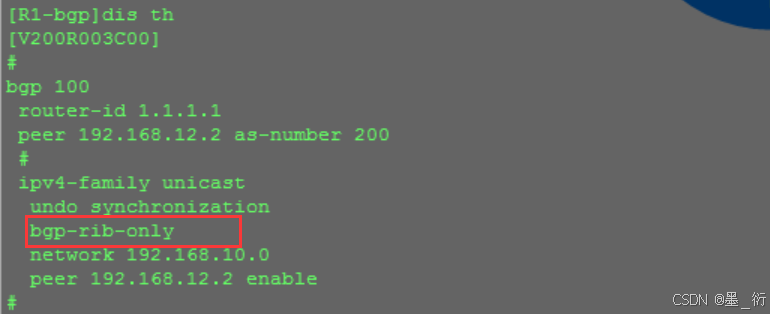

如没有可能是禁止BGP路由下发到IP路由表导致的（我配置完了以后后面导入打开top发现没有EBGP路由），可以在配置的命令中看是否有‘bgp-rib-only’，undo命令就可以了
bgp-rib-only ／／命令用来禁止BGP路由下发到IP路由表
四、IBGP 全互联案例：
1、IBGP 全互联实验
-
需求

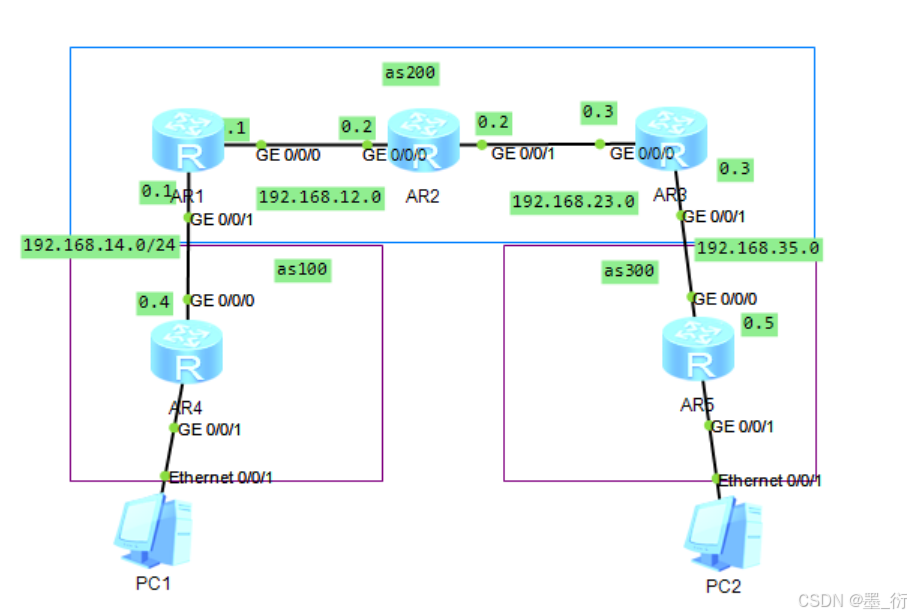

实现 R4 的 10.10.4.4 和 R5 的 10.10.5.5 互通
思路：思路 1：R4 和 R1 建⽴ EBGP 邻居 （外部的 EBGP 邻居）
思路 2：R3 和 R5 建⽴ EBGP 邻居 （外部的 EBGP 邻居）
思路 3：AS200 内部的 R1-R2-R3 配置 ospf-建⽴ ospf 邻居关系
思路 5：R1 和 R2 建⽴ IBGP 邻居 （内部的 IBGP 邻居）
思路 6：R2 和 R3 建⽴ IBGP 邻居 （内部的 IBGP 邻居）
思路 4：R1 和 R3 建⽴ IBGP 邻居 （内部的 IBGP 邻居）
思路 7：在 R4 和 R5 中注⼊路由 -
配置步骤
1）配置路由器的接⼝ IP 地址
2）在 AS200 内部配置 OSPF
3）配置 BGP 邻居关系
——开启 BGP 功能，进⼊ AS
——配置 Router-id
——配置邻居关系，指定邻居 IP 地址，指定邻居的 AS 号
4）在 R4 和 R5 中注⼊路由 -
配置命令
R4的配置：
1）R4的接⼝配置：
[R4]int g0/0/0
[R4-G0/0/0]ip add 192.168.14.4 24
[R4-G0/0/0]int lo0
[R4-LoopBack0]ip add 10.10.4.4 32
2）R4的BGP配置：
[R4]bgp 100
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 192.168.14.1 as 200 //和R1建立外部邻居
[R4-bgp]network 10.10.4.4 32 //注入路由
R1的配置：
1）R1的接⼝配置：
[R1]int g0/0/0
[R1-G0/0/0]ip add 192.168.12.1 24
[R1-G0/0/0]int g0/0/1
[R1-G0/0/1]ip add 192.168.14.1 24
2）R1的OSPF配置：
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]quit
[R1-ospf-1]quit
3）R1的BGP配置：
[R1]bgp 200 //开启BGP，配置AS200
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 192.168.14.4 as 100 //和R4建立外部邻居
[R1-bgp]peer 192.168.12.2 as 200 //和R2建立内部邻居
[R1-bgp]peer 192.168.12.2 next-hop-local //修改下⼀跳
[R1-bgp]peer 192.168.23.3 as 200 //和R3建立内部邻居
[R1-bgp]peer 192.168.23.3 next-hop-local //修改下⼀跳
R2的配置：
1）R2的接⼝配置：
[R2]int g0/0/0
[R2-G0/0/0]ip add 192.168.12.2 24
[R2-G0/0/0]int g0/0/1
[R2-G0/0/1]ip add 192.168.23.2 24
2）R2的ospf配置：
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]quit
3）R2的BGP配置：
[R2]bgp 200
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 192.168.12.1 as 200 //和R1建立内部邻居
[R2-bgp]peer 192.168.23.3 as 200 //和R3建立内部邻居
R3的配置：
1）R3的接⼝配置：
[R3]int g0/0/0
[R3-G0/0/0]ip add 192.168.23.3 24
[R3-G0/0/0]int g0/0/1
[R3-G0/0/1]ip add 192.168.35.3 24
2）R3的OSPF配置
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]quit
[R3-ospf-1]quit
3）R3的BGP配置：
[R3]bgp 200
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 192.168.23.2 as 200 //和R2建立内部邻居
[R3-bgp]peer 192.168.23.2 next-hop-local //修改下⼀跳
[R3-bgp]peer 192.168.12.1 as 200 //和R1建立内部邻居
[R3-bgp]peer 192.168.12.1 next-hop-local //修改下⼀跳
[R3-bgp]peer 192.168.35.5 as 300 //和R5建立外部邻居
R5的配置：
1）R5的接⼝配置：
[R5]int g0/0/0
[R5-G0/0/0]ip add 192.168.35.5 24
[R5-G0/0/0]int lo0
[R5-LoopBack0]ip add 10.10.5.5 32
2）R5的BGP配置：
[R5]bgp 300
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 192.168.35.3 as 200 //和R3建立外部邻居
[R5-bgp]network 10.10.5.5 32 //注入路由
-
验证：

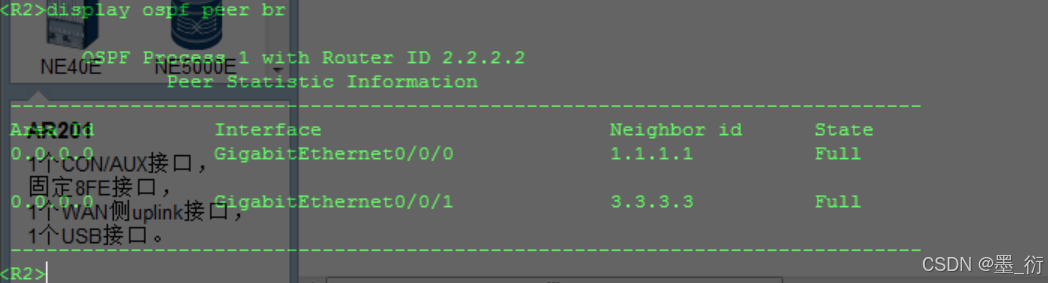

1）display ospf peer brief //在R2中查看ospf 邻居

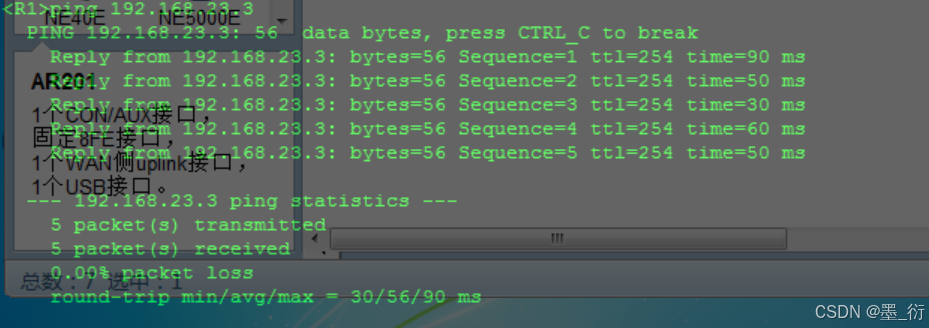

2）<R1>ping 192.168.23.3 //在R1 ping R3 通

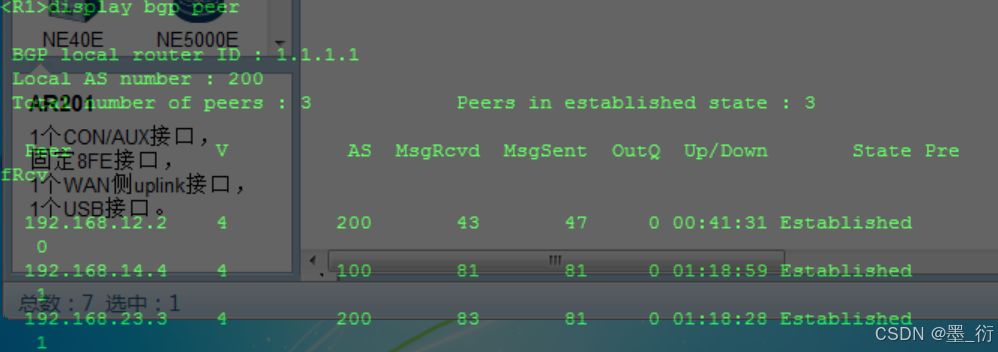

3）<R1>display bgp peer //R1和R2 R3 R4 都是BGP邻居

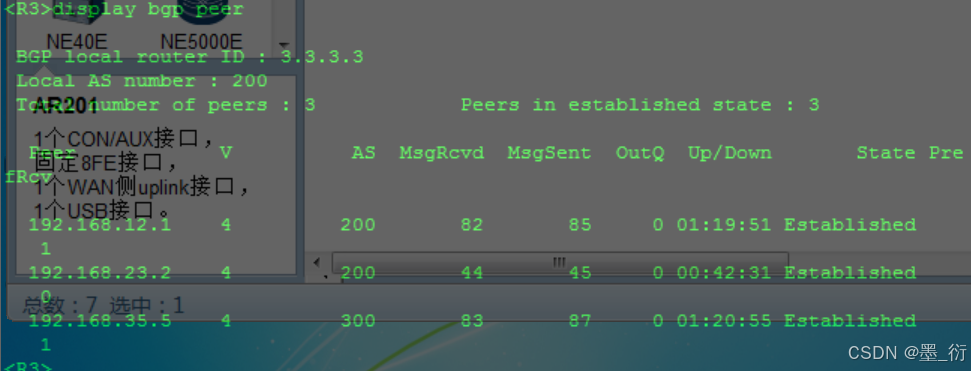

<R3>display bgp peer //R3和R1 R2 R5 都是BGP邻居
<R4>display bgp routing-table //所有的路由器都有这两条路由
<R4>ping -a 10.10.4.4 10.10.5.5 //可以通
- 解析修改下⼀跳： Next_Hop
1）始发路由器在给邻居传递 BGP 路由时，默认修改下⼀跳地址
2）从外部邻居哪⾥学来的路由，在传递给⾃⼰的内部邻居时，默认不修改下⼀跳地址

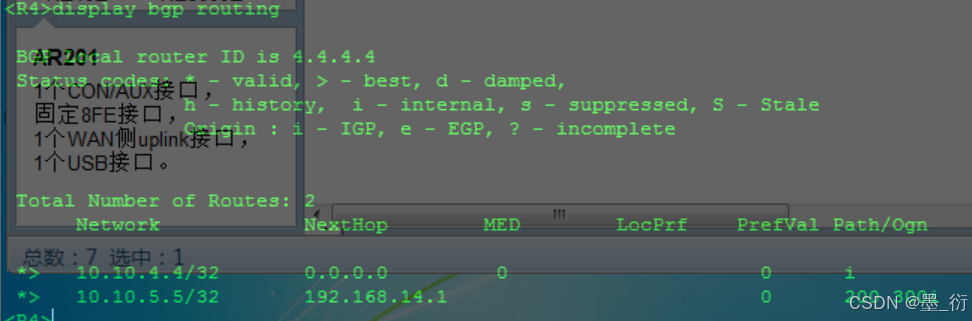

1）在R4的始发路由器上注入路由10.10.4.4 下⼀跳为0.0.0.0

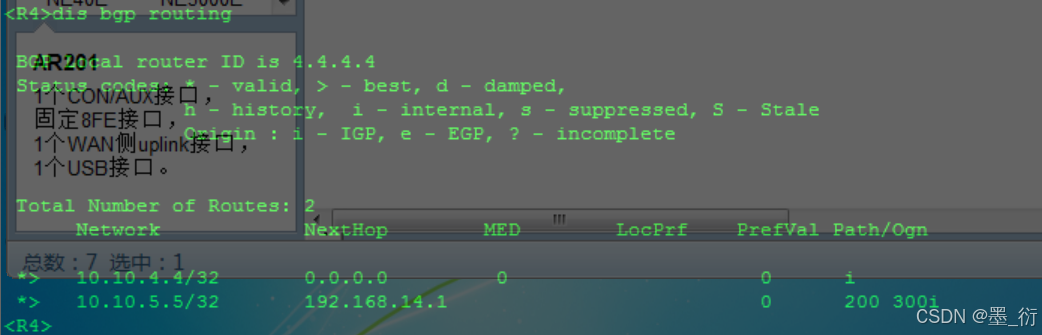

dis bgp routing-table
2）R1查看路由表，发现10.10.4.4的这条路由下⼀跳地址改为192.168.14.4
display bgp routing-table
始发路由器在给邻居传递BGP路由时，默认修改下⼀跳地址，
修改为和对端设备建立邻居的那个接⼝的IP
2）从外部邻居哪⾥学来的路由，在传递给⾃⼰的内部邻居时，默认不修改下⼀ 跳地址
3）在R3中查看路由表，发现10.10.4.4的这条路由下⼀跳地址改为192.168.14.4 （这里我在R1 undo 了 192.168.23.3 next-lop-local，也就是恢复了初始状态）

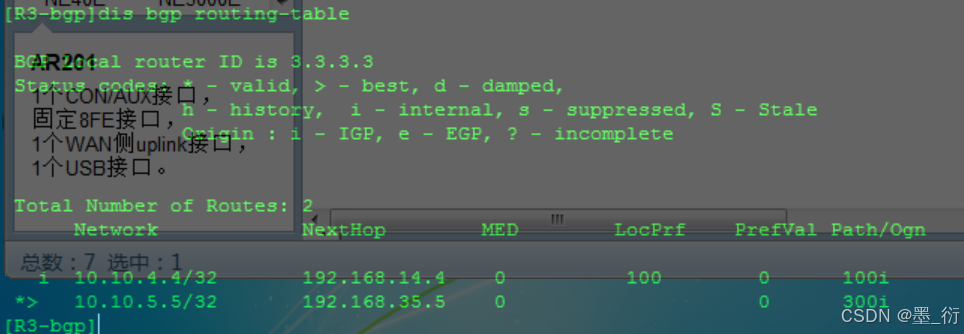

display bgp routing-table
在R3中，认为10.10.4.4 这条路由不是最优的，也不是有效的路由
为什么？
因为下⼀跳不可达，R3和下⼀跳地址192.168.14.4之间⽹络不可达
为什么会出现这个问题?
因为BGP路由器从外部邻居哪⾥学来的路由，在传递给⾃⼰的内部邻居时，默认不修改
因为R1从外部邻居R4哪⾥学来的路由，在传递给内部邻居R3时，默认不修改下⼀跳
解决的方法：
[R1]bgp 200
[R1-bgp]peer 192.168.23.3 next-hop-local //修改下⼀跳
4）外部邻居在传递路由的时候，默认修改下⼀跳地址
