济南国际医学科学中心三维地质结构建模

济南国际医学科学中心是山东省、济南市共建的重大健康产业项目。医学中心是省市坚持“以人民为中心发展思想”的生动实践，贯彻落实“健康中国”战略的重大举措，是济南新旧动能转换和高质量发展的标志项目、打造国际医疗康养名城的主要载体。坚持以人为本、产城融合、以产兴城，建设国际前沿医学技术汇聚高地、国内数字医疗智慧应用标杆、北方医教研产养融合创新基地、现代绿色健康生活实践典范区。济南国际医学科学中心“高标准、高起点”的规划建设要求，必然需要大量的地质资源环境等基础地质资料支撑，迫切需要统筹部署片区城市地质工作，为片区规划建设、重大工程选址提供坚实的地质基础支撑。

模型构建

本次济南国际医学科学中心三维地质结构建模的实际建模面积是73.8平方公里，工作区建模面积是47.8平方公里，共计构建29个单元格。建模使用钻孔、地表地形高程数据等数据，采用的坐标系统为2000国家大地坐标系、1985高程系。本次建模工作采取了人机交互的建模方式，构建了100米以浅的三维地质结构模型。

利用建模区域内多条交叉剖面将空间分割成多个单元格，用户建模的最小单元就是一个单元格，通过单个单元格内一系列闭合轮廓线建立起曲面片，进而确定该单元格内所有地质体的空间几何形态，形成一个单元格地质块，最后将每个单元格的地质块进行合并形成完整的地质体模型。除剖面数据外，单元格内的空白区域参考三维钻孔模型、等值线数据，充分揭示地质体和地质构造信息，将这些信息在构面过程中加以利用，提高模型精度。

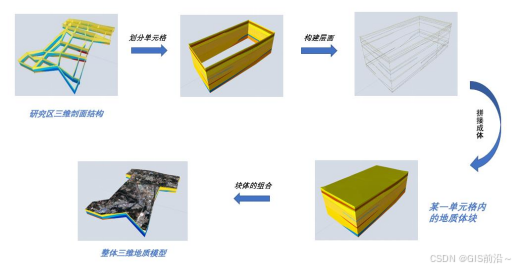

图 整体建模思路

结合济南市整体地层结构特征建立标准的地层表，采用四级分层模式（系-统-组-岩性），精确到岩性。颜色和材质均采用国家相关标准。

人工填土		胶结砾岩
侵入岩		灰岩

图 颜色材质示意图

根据标准分层表，参考大量地质资料，对钻孔进行标准化。地质专业人员依据地层层序序律、沉积原理，参考各类地质资料，对不符合地质规律的钻孔重新解释分层；深度不足100米的钻孔，参照地层倾向、附近钻孔数据、报告图件等数据虚拟解释分层。经标准化后的钻孔全部符合三维建模数据库标准。

基于济南国际医学科学中心地质特点和剖面布设原则来进行剖面线的布设，项目总计布设剖面13条，其中东西方向7条，南北方向6条，形成交叉网格。

图  剖面交叉网格

三维地质建模是定量化研究地下地质信息的有利工具，其广泛应用于展示和分析地下地质结构 。高精度三维地质模型既是空间分析、数值模拟、资源量计算等地质应用的重要保障，又是识别与加深认识地下地质现象的重要手段，它的进步将进一步推动地球科学的发展。
