前言
在eda课程中用实验课,需要做格雷码仿真实验,所以做个流程,以及避免一些错误
友情提示:如果使用破解器后,发现代码运行失败,出现下图错误,看自己的电脑系统,如果是win11系统的话,建议删除破解器(license.dat文件),直接使用30天免费使用权限
操作流程
一、创建项目工程

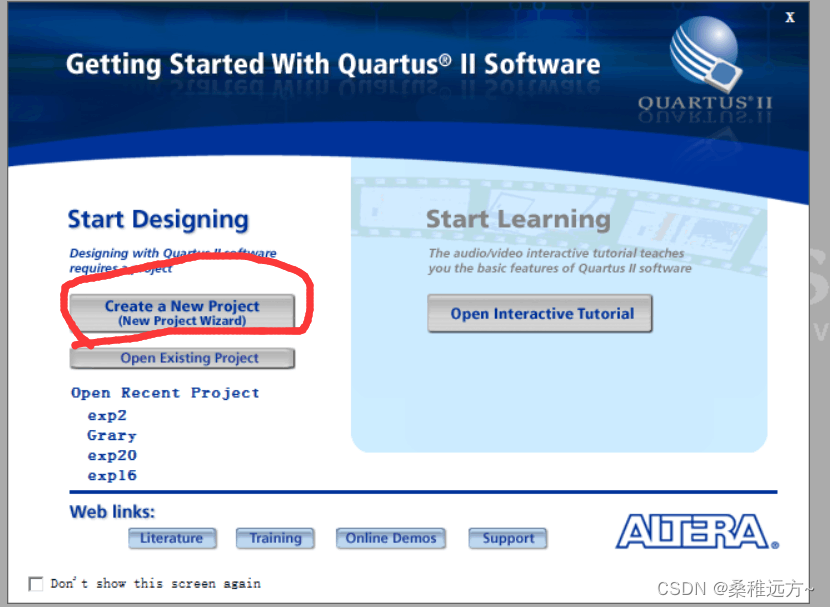

(1)打开quartus软件,推荐32位,如果64位也可以过程一致,由于我的系统和该软件不一致,所以使用30天,创建一个新项目

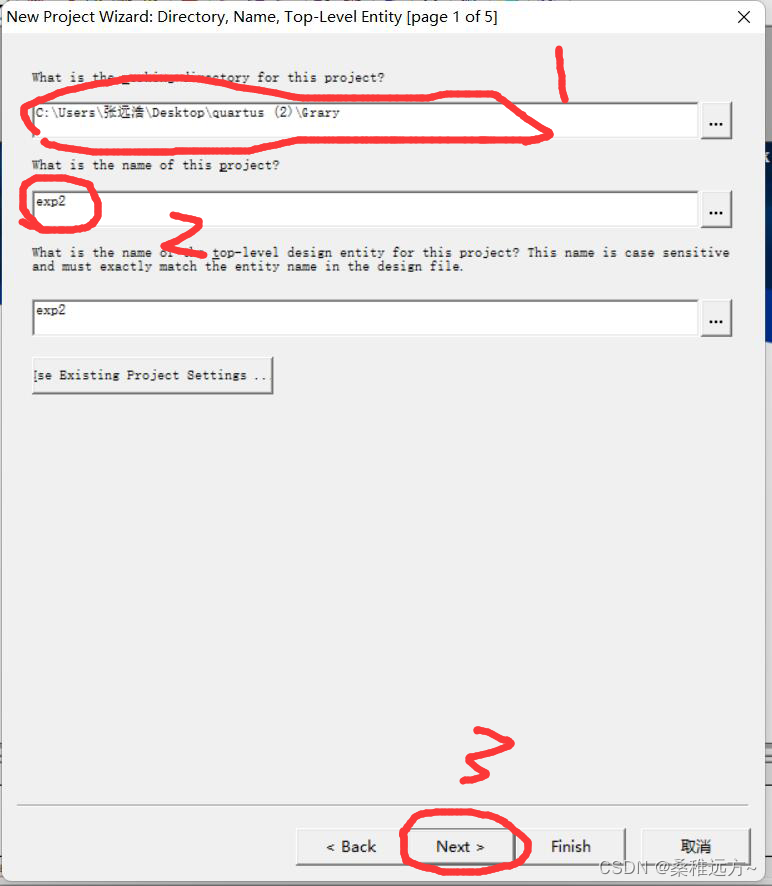

(2)1.文件存放目录 (事先在桌面创建一个文件夹Greay,放入指定文件夹下)
2.文件名,exp2(需要和代码中的名称一致,不然会报错)
3.下一步

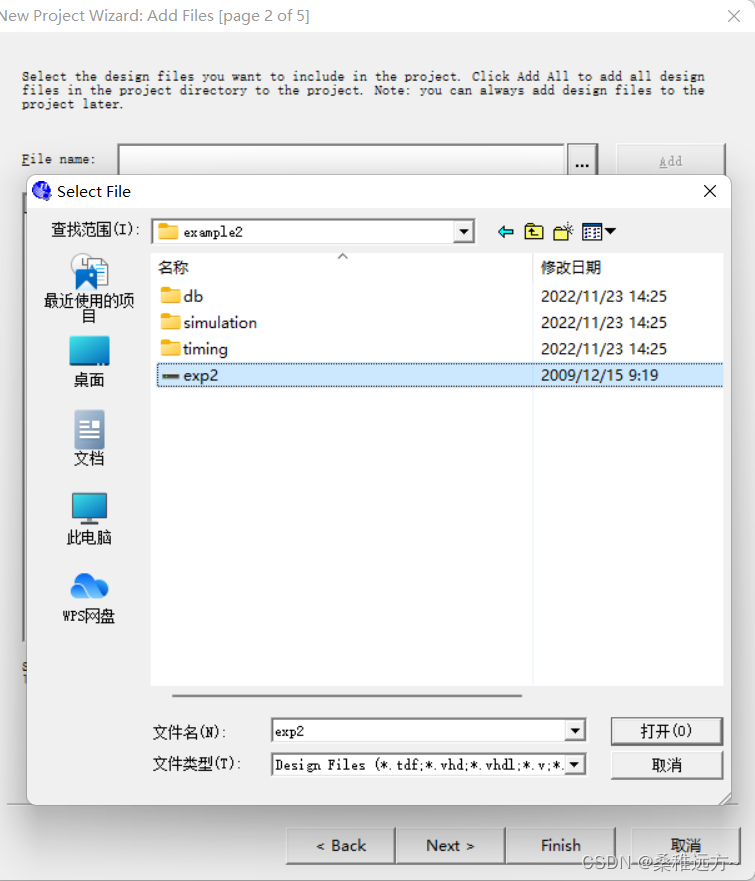

(3)导入代码文件,如果事先有,就直接导入,没有也可以在创建完成之后新建一个VHDL file,将代码写入,这里我就直接导入,没导入,就直接下一步,后面我会给出新建方式
导入后,一定要add进去,然后next下一步

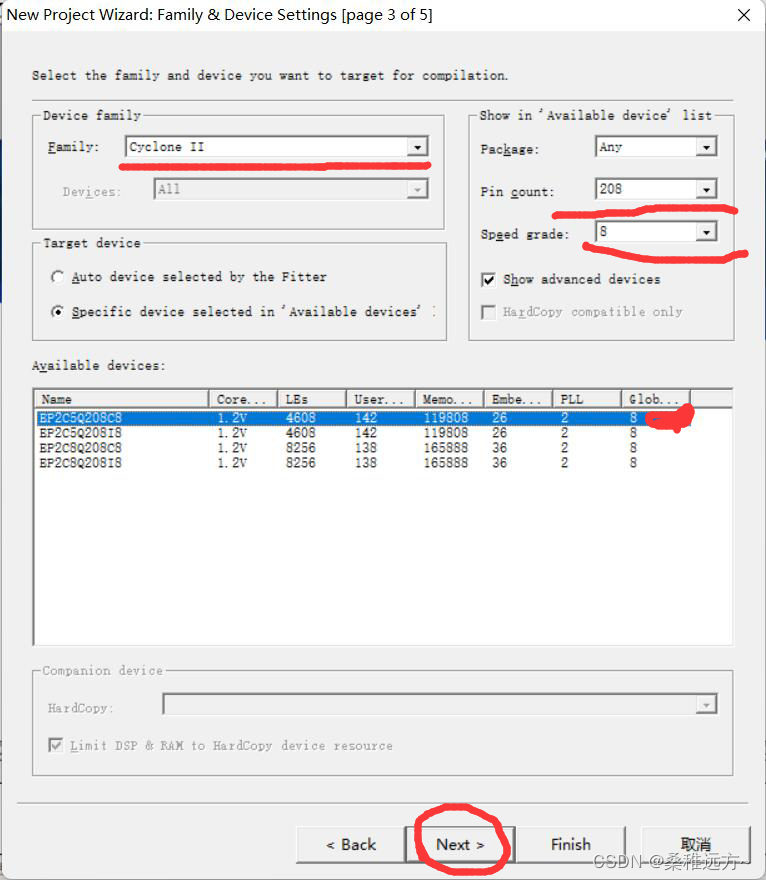

(4)选择芯片类型,EP2C5Q208c8,按照红线部分选择即可,然后next;一直next到结束

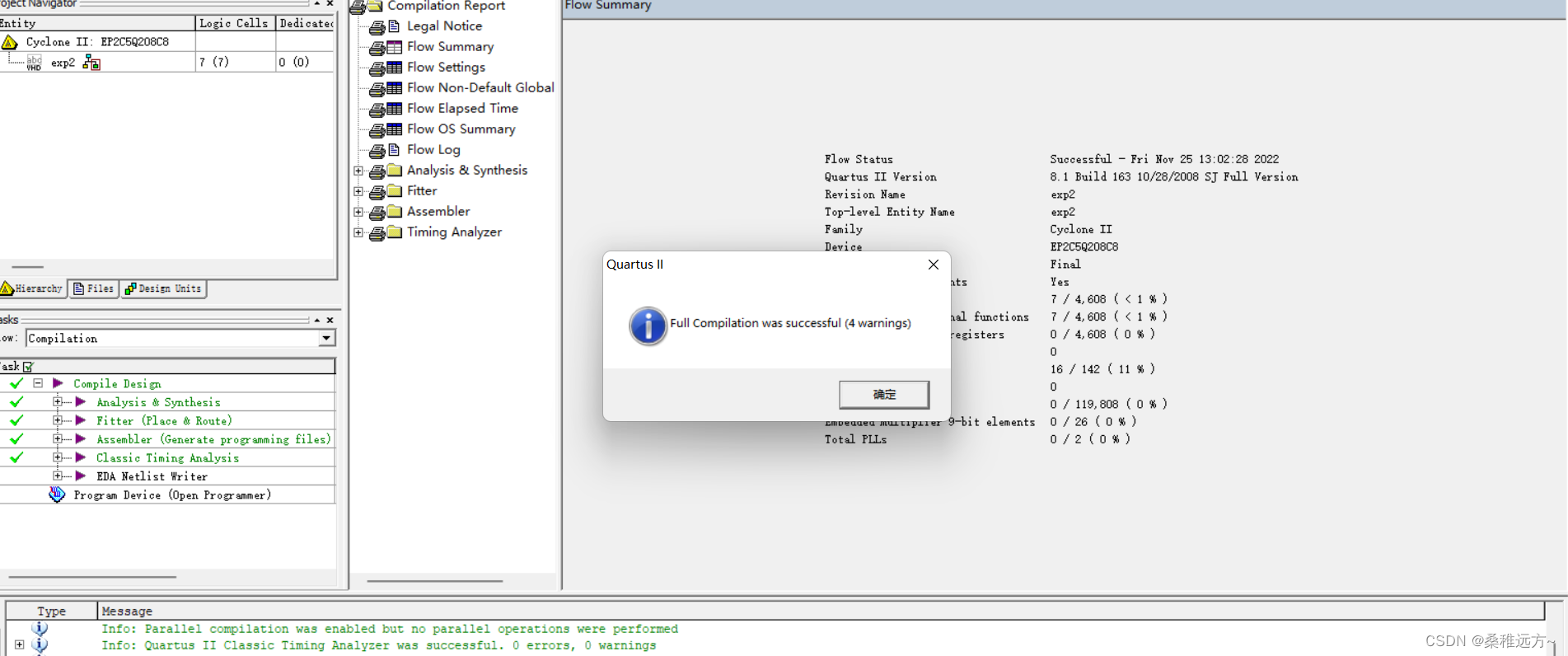

(5)运行代码程序
运行成功

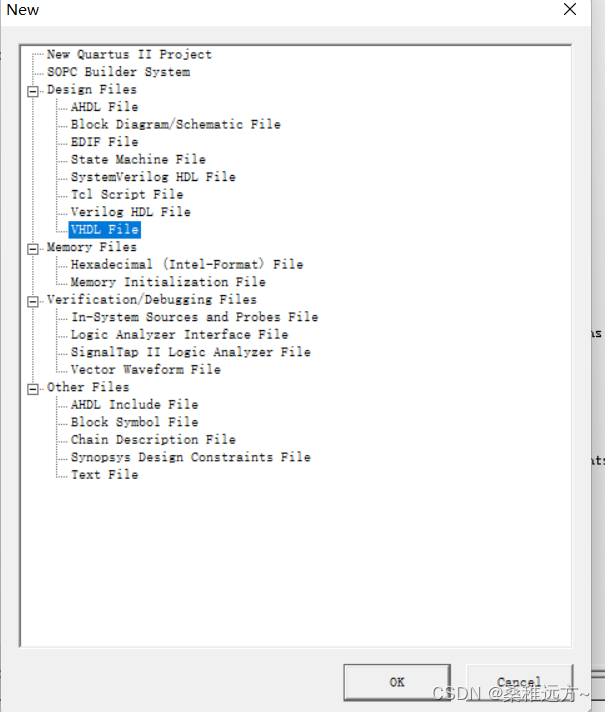

(6)第三步没有导入的可以新建一个file>>new>>vhdl file,点击ok即可,将代码加入
代码
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
--------------------------------------------------------------------
entity exp2 is
port( K1,K2,K3,K4,K5,K6,K7,K8 : in std_logic; --输入:8位格雷码
D1,D2,D3,D4,D5,D6,D7,D8 : out std_logic --转换结果
);
end exp2;
--------------------------------------------------------------------
architecture behave of exp2 is
begin
process(K1,K2,K3,K4,K5,K6,K7,K8) --格雷码转换
begin
D1<=K1;
D2<=K1 xor K2;
D3<=K2 xor K3;
D4<=K3 xor K4;
D5<=K4 xor K5;
D6<=K5 xor K6;
D7<=K6 xor K7;
D8<=K7 xor K8;
end process;
end behave;
二、编辑芯片管脚
1.在上面工具栏中,选Assignment中的pins打开;

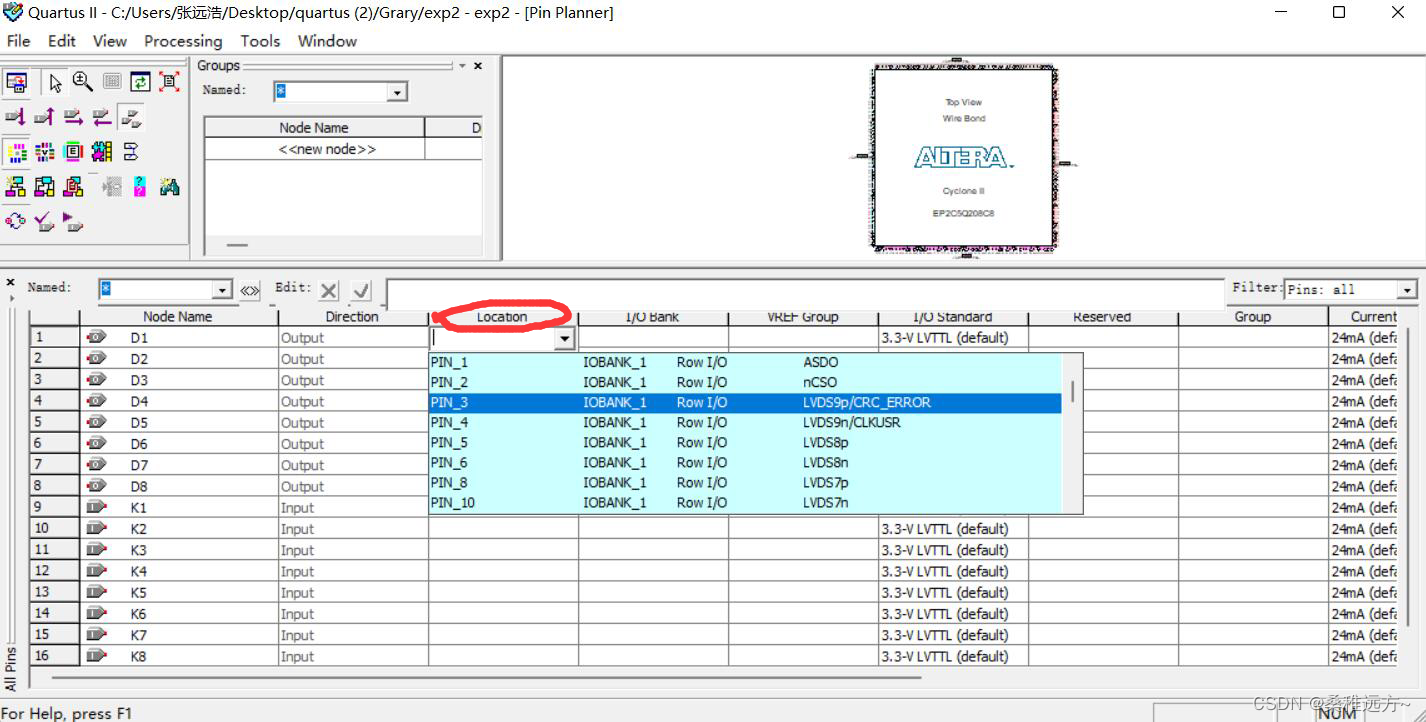

2.编辑管脚,点击下面的location,分别为输入输出端管脚设置配置,只设置location,完成之后关闭即可,自动保存,推荐使用第三步中的导入功能,前提你已经做好了管脚文件

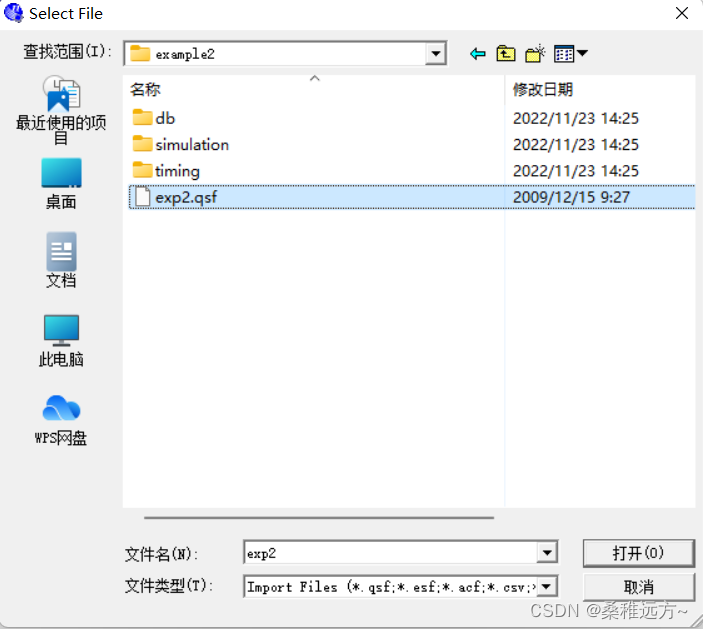

3.使用导入管脚配置信息,作用和上一步一样,如果已经自己一个一个选择过就忽略这一步
.qsf文件,即为管脚配置信息

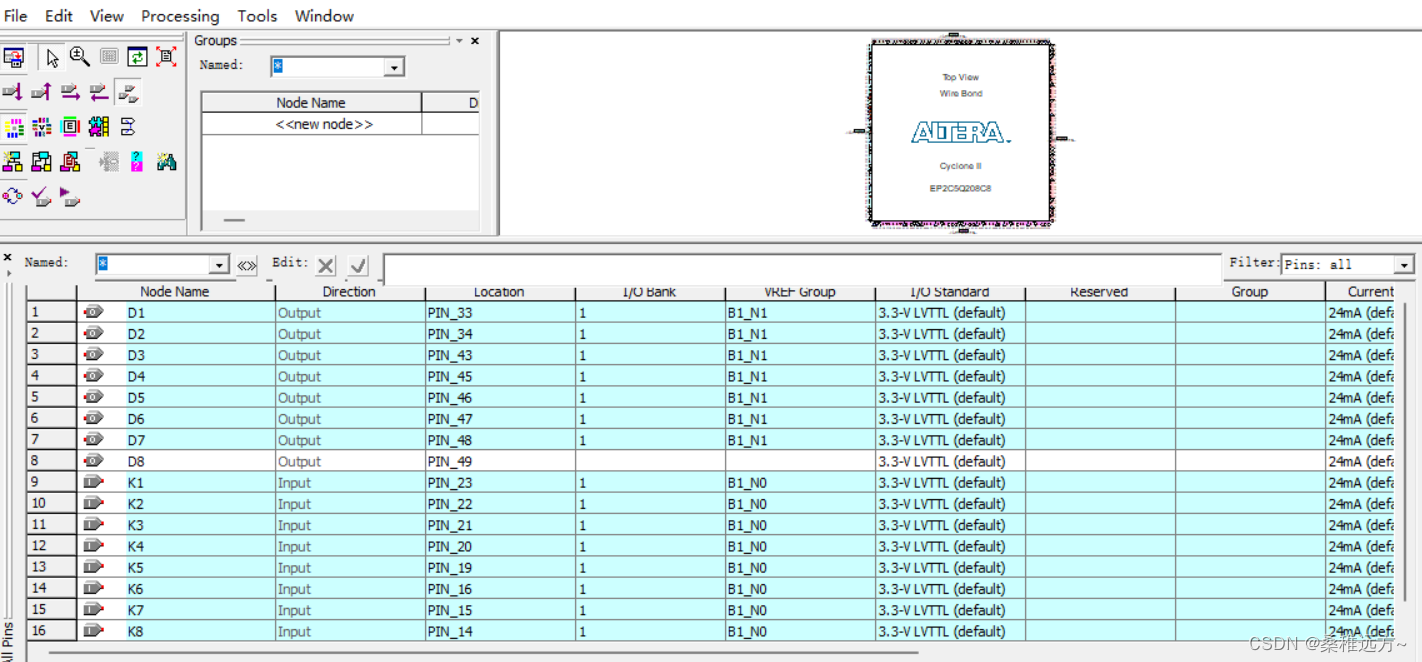

4.管脚配置成功页面,这样即可
三、配置仿真文件
(1)新建一个VWF仿真文件,file>>new>>Vector Wavefrom File 文件,ok 即可

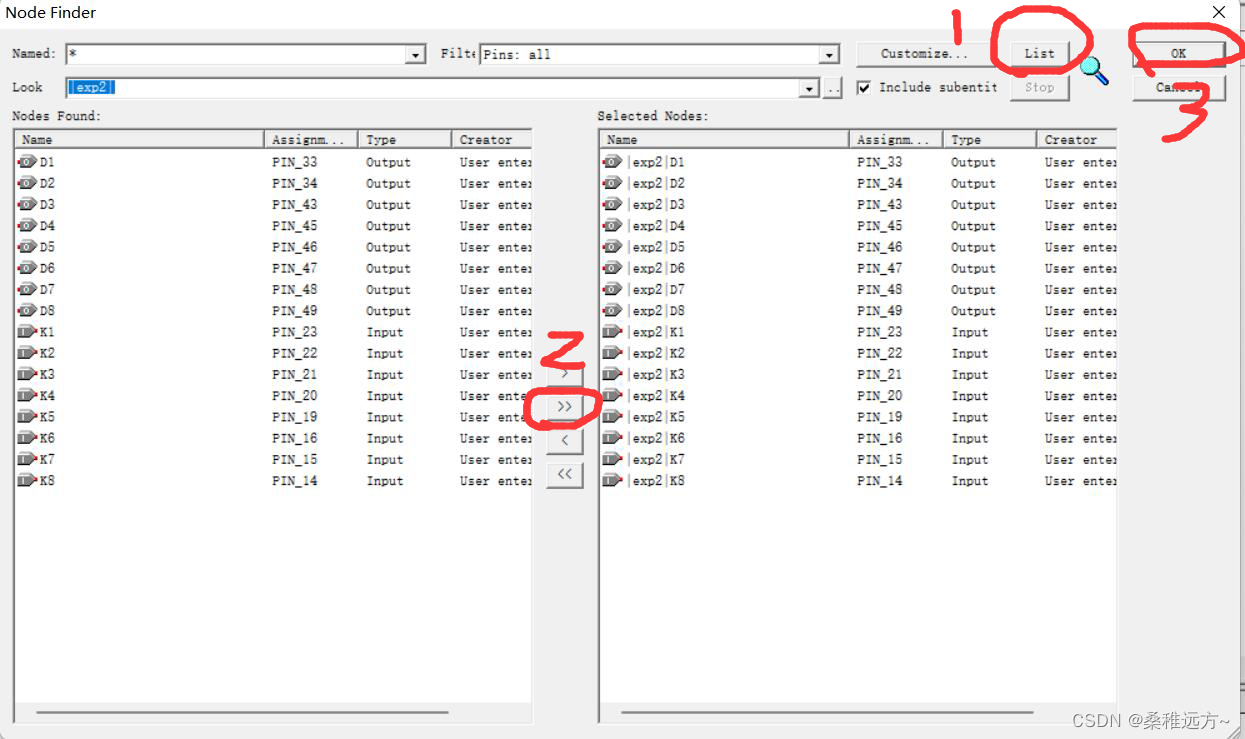

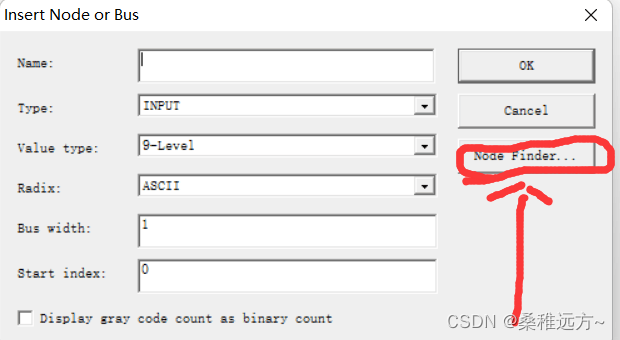

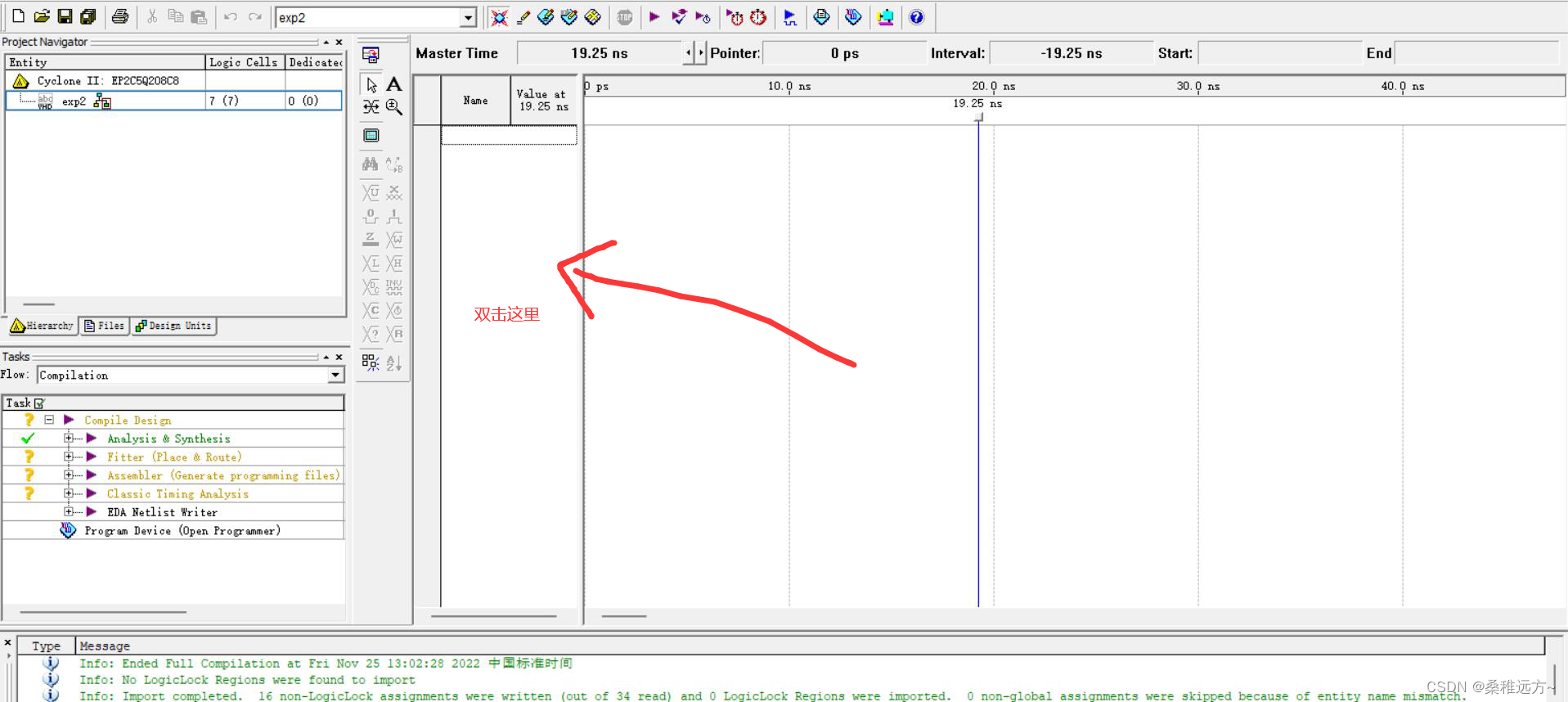

(2)导入芯片管脚信息,按照下面图片操作
在点一个OK即可,无需更改其他
成功截图
出现上面这个,仿真文件就ok了;

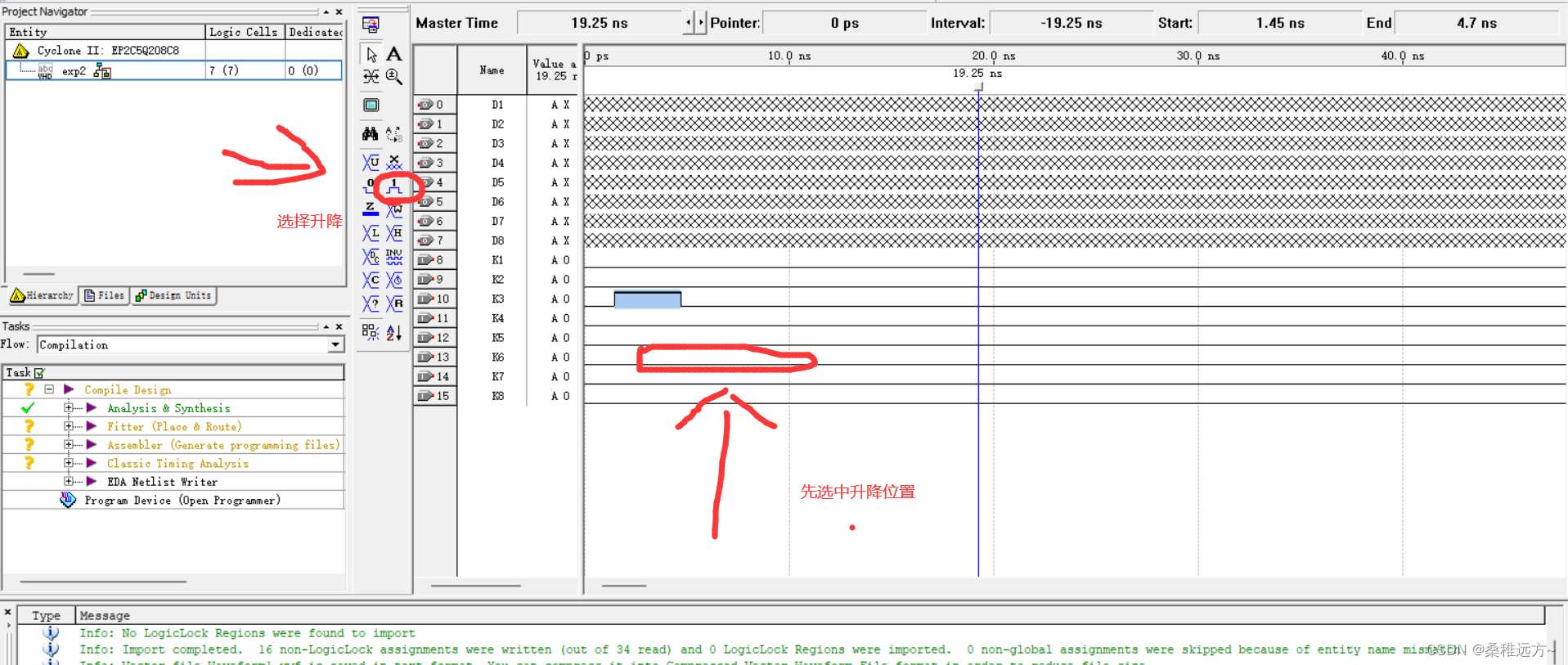

(3)画输入波形图
先选中输入端升降位置,再选择升降,多画些

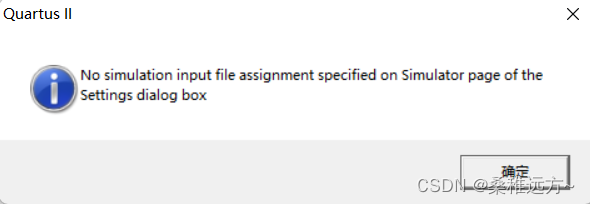

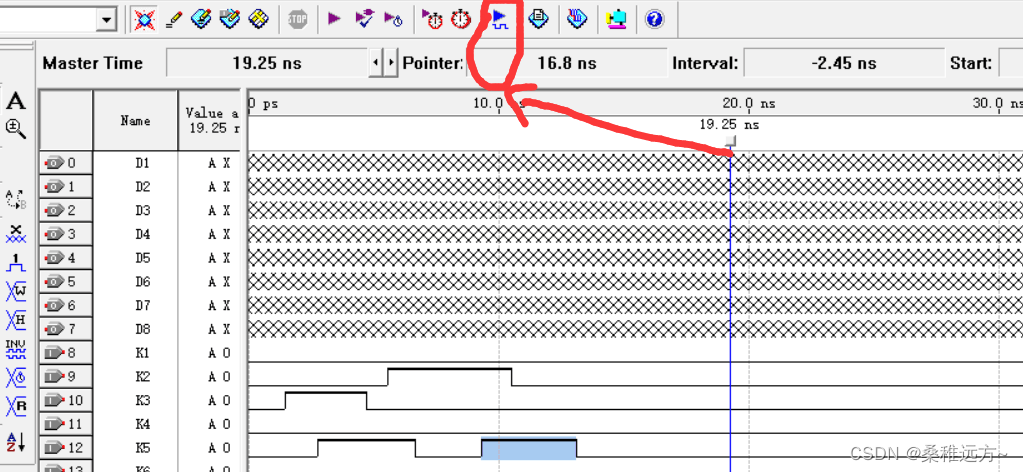

(4)点击运行,发现出错,因为没有保存和没有在仿真工具中使用

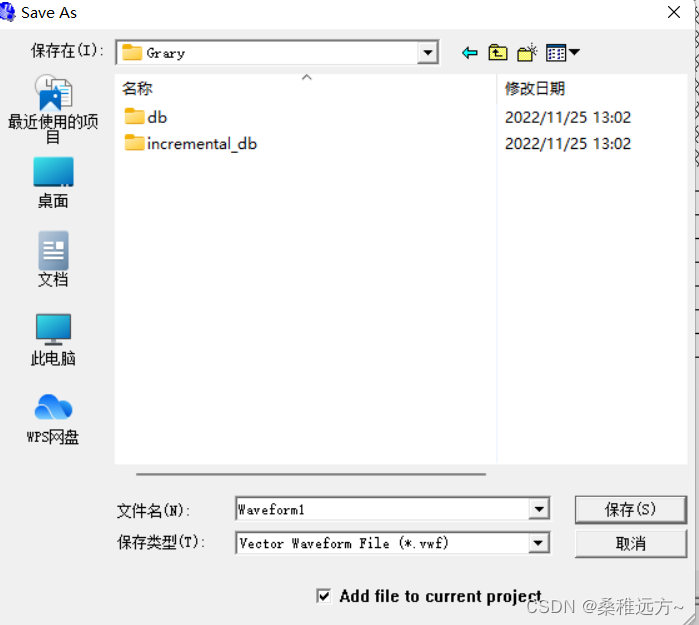

(3)保存仿真文件,不然运行会报错,推荐保存在Grary文件夹下

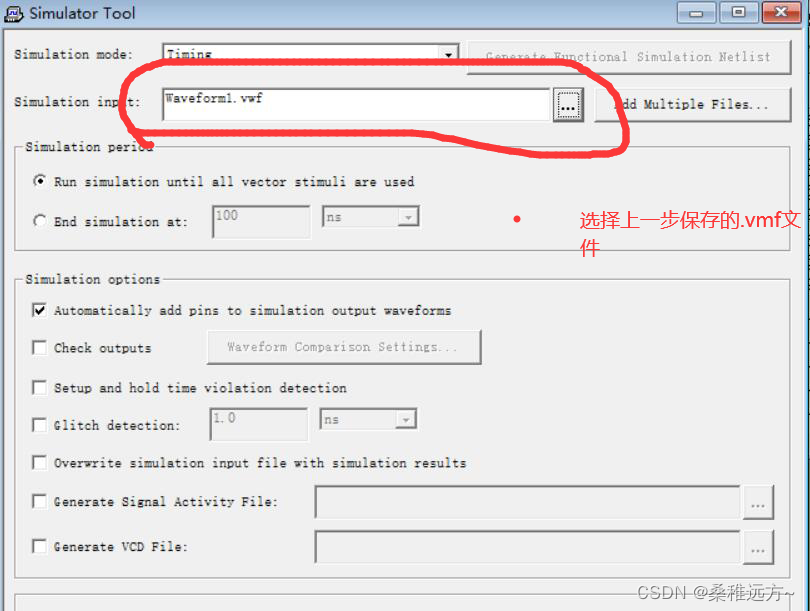

(4).在仿真工具中选择保存位置中的vmf文件,这样就会在运行中使用它

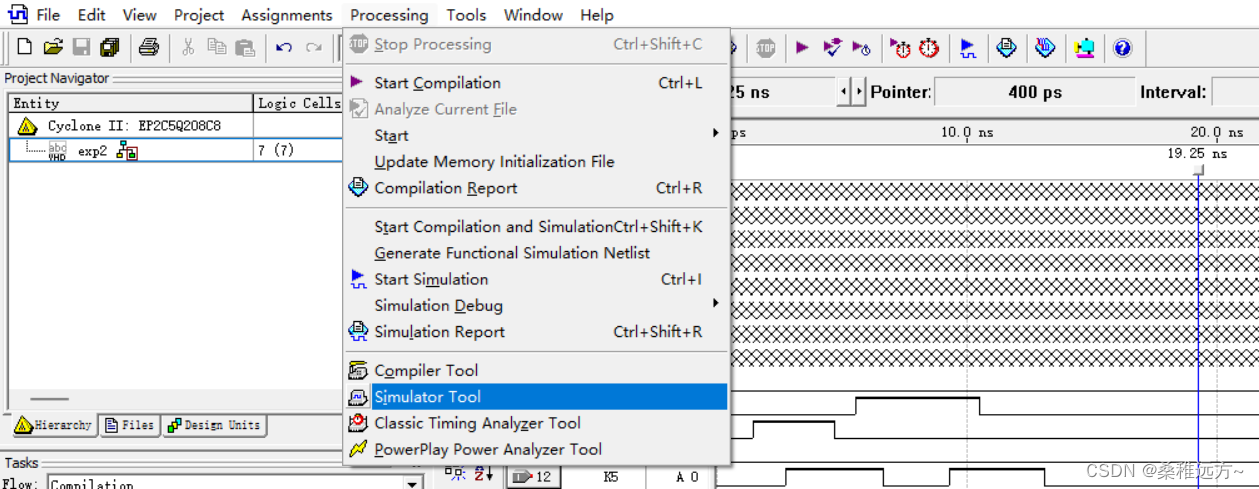

processing>>simulator tool
下面无需保存,配置好就关闭就行

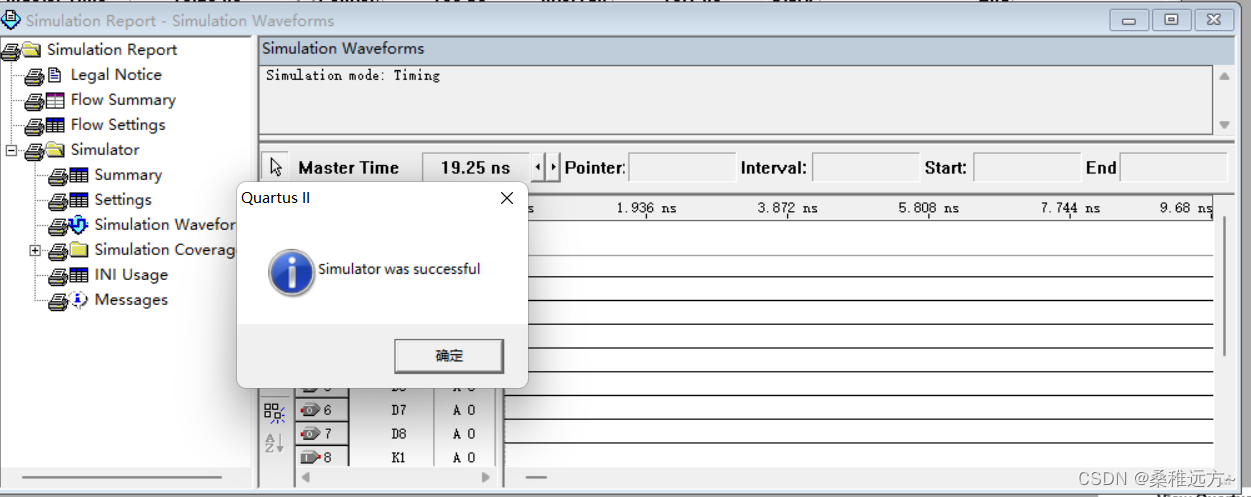

(5)再次点击运行成功,仿真成功
所有操作过程结束!!!成功
