配置优先级标记和队列调度示例

组网图形

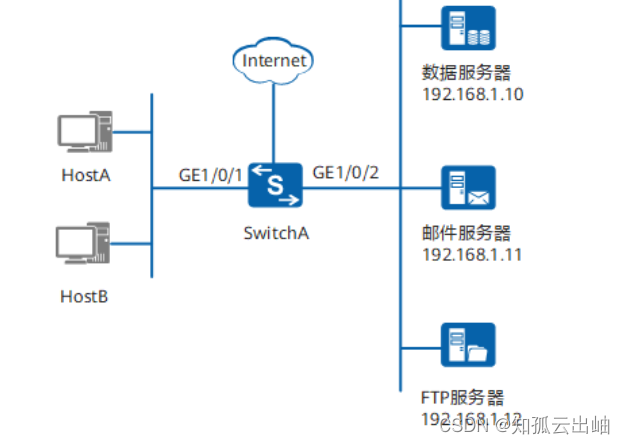

图1 优先级标记和队列调度示例组网图

优先级标记和队列调度简介
配置注意事项
组网需求
配置思路
操作步骤
配置文件

优先级标记和队列调度简介

报文进入设备之后，设备会根据相应的规则分配或修改报文各种优先级的值，并根据重新分配或修改的优先级为队列调度提供服务。

优先级重标记功能将进入设备的报文优先级重新进行设置，通过手工设置或修改报文的优先级，可以有效控制报文调度能力，全面提升报文的转发能力。

配置注意事项

本举例适用的产品包括：
- S2752EI、S2710-SI、S2720-EI、S2750-EI
- S3700-SI、S3700-EI、S3700-HI
- S5700-LI、S5700S-LI、S5700-SI、S5700-EI、S5700-HI、S5710-C-LI、S5710-X-LI、S5710-EI、S5710-HI、S5720-LI、S5720S-LI、S5720-SI、S5720S-SI、S5720I-SI、S5720-EI、S5720-HI、S5730-HI、S5730-SI、S5730S-EI、S5731-H、S5731-S、S5731S-S、S5731S-H、S5731-H-K、S5732-H、S5732-H-K、S2730S-S、S5735-L-I、S5735-L1、S300、S5735-L、S5735S-L1、S5735S-L、S5735S-L-M、S500、S5735-S、S5735S-S、S5735-S-I、S5735S-H、S5736-S
- S6700-EI、S6720-LI、S6720S-LI、S6720-SI、S6720S-SI、S6720-EI、S6720S-EI、S6720-HI、S6730-H、S6730-S、S6730S-S、S6730S-H、S6730-H-K
- S7703、S7706、S7712、S7710、S7703 PoE、S7706 PoE、S7905、S7908、S9703、S9706、S9712
本举例中产品的默认适用版本请参见“案例适用的产品和版本说明”中的表1。

如需了解交换机软件配套详细信息，请点击Info-Finder，在选择产品系列或产品型号后，在“硬件中心”进行查询。

S5731-L和S5731S-L属于远端模块，不支持Web管理、YANG和命令行，仅支持通过中心交换机对其下发配置，相关操作请参见《S300, S500, S2700, S5700, S6700 V200R022C00 配置指南-设备管理》中的“智能极简园区网络配置（小行星方案）”。

组网需求

如图1所示，某公司有数据查询、邮件处理、文件传输三种业务，由于业务的重要性不同，对业务处理的优先级也不同，公司用户HostA、HostB在访问三种业务服务器时，要求优先处理数据查询业务，其次为邮件处理，最后是文件传输。通过在交换机上配置报文优先级标记和队列调度，保证数据查询业务优先级最高，其次是邮件处理，最后是文件传输。

配置思路

优先级标记和队列调度示例，具体配置思路如下：

配置流分类，根据服务器的IP地址进行报文分类。
配置流行为，根据匹配到的报文，重新标记优先级。
配置流策略，绑定上述流分类和流行为，并应用到接口GE1/0/1的入方向，对进入设备的报文重新标记优先级。
在GE1/0/2接口上配置队列调度方式为PQ，严格按照队列优先级的高低顺序进行调度。

操作步骤

配置ACL，根据服务器的IP地址进行报文分类

# 配置高级ACL 3001，对目的地址为192.168.1.10的报文进行分类。

<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] acl 3001
[SwitchA-acl-adv-3001] rule permit ip destination 192.168.1.10 0.0.0.0
[SwitchA-acl-adv-3001] quit
# 配置高级ACL 3002，对目的地址为192.168.1.11的报文进行分类。

[SwitchA] acl 3002
[SwitchA-acl-adv-3002] rule permit ip destination 192.168.1.11 0.0.0.0
[SwitchA-acl-adv-3002] quit
# 配置高级ACL 3003，对目的地址为192.168.1.12的报文进行分类。

[SwitchA] acl 3003
[SwitchA-acl-adv-3003] rule permit ip destination 192.168.1.12 0.0.0.0
[SwitchA-acl-adv-3003] quit

配置流分类，对报文根据目的IP地址进行分类

# 配置流分类dbserver，匹配目的IP地址为192.168.1.10的报文。

[SwitchA] traffic classifier dbserver operator and
[SwitchA-classifier-dbserver] if-match acl 3001  //匹配目的IP地址为192.168.1.10的报文
[SwitchA-classifier-dbserver] quit
# 配置流分类mailserver，匹配目的IP地址为192.168.1.11的报文。

[SwitchA] traffic classifier mailserver operator and
[SwitchA-classifier-mailserver] if-match acl 3002  //匹配目的IP地址为192.168.1.11的报文
[SwitchA-classifier-mailserver] quit
# 配置流分类ftpserver，匹配目的IP地址为192.168.1.12的报文。

[SwitchA] traffic classifier ftpserver operator and
[SwitchA-classifier-ftpserver] if-match acl 3003  //匹配目的IP地址为192.168.1.12的报文
[SwitchA-classifier-ftpserver] quit

配置流行为，对匹配到的报文重新标记优先级

# 配置流行为dbserver，匹配到目的IP地址为192.168.1.10的报文，优先级标记为4。

[SwitchA] traffic behavior dbserver
[SwitchA-behavior-dbserver] remark local-precedence 4  //匹配到目的IP地址为192.168.1.10的报文，本地优先级重标记为4
[SwitchA-behavior-dbserver] quit
# 配置流行为mailserver，匹配到目的IP地址为192.168.1.11的报文，优先级标记为3。

[SwitchA] traffic behavior mailserver
[SwitchA-behavior-mailserver] remark local-precedence 3  //匹配到目的IP地址为192.168.1.11的报文，本地优先级重标记为3
[SwitchA-behavior-mailserver] quit
# 配置流行为ftpserver，匹配到目的IP地址为192.168.1.12的报文，优先级标记为2。

[SwitchA] traffic behavior ftpserver
[SwitchA-behavior-ftpserver] remark local-precedence 2  //匹配到目的IP地址为192.168.1.12的报文，本地优先级重标记为2
[SwitchA-behavior-ftpserver] quit

配置流策略，绑定流策略和流行为

[SwitchA] traffic policy policy1
[SwitchA-trafficpolicy-policy1] classifier dbserver behavior dbserver
[SwitchA-trafficpolicy-policy1] classifier mailserver behavior mailserver
[SwitchA-trafficpolicy-policy1] classifier ftpserver behavior ftpserver
[SwitchA-trafficpolicy-policy1] quit

将流策略应用到GE1/0/1接口上，对进入设备的报文按照流策略标记优先级

[SwitchA] interface gigabitethernet 1/0/1
[SwitchA-GigabitEthernet1/0/1] traffic-policy policy1 inbound  //在接口入方向应用流策略
[SwitchA-GigabitEthernet1/0/1] quit

配置GE1/0/2接口的队列调度方式为PQ，严格按照队列优先级的高低顺序进行调度

对于S2700-52P-EI、S2700-52P-PWR-EI、S2710-SI、S3700-EI、S3700-HI、S3700-SI、S5700-EI、S5700-HI、S5710-EI、S5710-HI、S5720-EI、S5720-HI、S5730-HI、S5731-H、S5731-S、S5731S-H、S5731S-S、S5731-H-K、S5732-H、S5732-H-K、S2730S-S、S5735-L-I、S5735-L1、S300、S5735-L、S5735S-L1、S5735S-L、S5735S-L-M、S5735-S、S500、S5735-S-I、S5735S-S、S6700-EI、S6720-EI、S6720-HI、S6720S-EI、S6730-H、S6730S-H、S6730-H-K、S6730-S、S6730S-S、S7700、S7900和S9700设备，请采用如下方式配置：

[SwitchA] interface gigabitethernet 1/0/2
[SwitchA-GigabitEthernet1/0/2] qos pq  //配置接口的队列调度方式为PQ，严格按照队列优先级的高低顺序进行调度，优先级高的报文优先调度
[SwitchA-GigabitEthernet1/0/2] quit
本示例关于命令行qos pq的配置文件以盒式交换机为例。对于框式交换机，缺省情况下接口队列的调度模式为PQ调度模式，命令行qos pq不会生成配置文件。

对于S2720-EI、S2750-EI、S5700-LI、S5700S-LI、S5700-SI、S5710-C-LI、S5710-X-LI、S5720I-SI、S5720-LI、S5720S-LI、S5720S-SI、S5720-SI、S5730S-EI、S5730-SI、S5735S-H、S5736-S、S6720-LI、S6720S-LI、S6720S-SI和S6720-SI设备，请采用如下方式配置：

[SwitchA] qos schedule-profile pqtemplate  //创建队列调度模板
[SwitchA-qos-schedule-profile-pqtemplate] qos pq  //配置调度方式为PQ方式
[SwitchA-qos-schedule-profile-pqtemplate] quit
[SwitchA] interface gigabitethernet 1/0/2
[SwitchA-GigabitEthernet1/0/2] qos schedule-profile pqtemplate  //在接口下应用队列调度模板，接口下的队列调度方式为PQ
[SwitchA-GigabitEthernet1/0/2] quit

验证配置结果

# 查看流策略的配置信息。

[SwitchA] display traffic policy user-defined
  User Defined Traffic Policy Information:
  Policy: policy1
   Classifier: dbserver
    Operator: AND
     Behavior: dbserver
      Remark:
        Remark local-precedence af4
   Classifier: mailserver
    Operator: AND
     Behavior: mailserver
      Remark:
        Remark local-precedence af3
   Classifier: ftpserver
    Operator: AND
     Behavior: ftpserver
      Remark:
        Remark local-precedence af2

Total policy number is 1
# 查看流策略的应用信息，在GE1/0/1接口上已经应用成功。

[SwitchA] display traffic-policy applied-record policy1
-------------------------------------------------
  Policy Name:   policy1
  Policy Index:  0
     Classifier:dbserver     Behavior:dbserver
     Classifier:mailserver     Behavior:mailserver
     Classifier:ftpserver     Behavior:ftpserver
-------------------------------------------------
 *interface GigabitEthernet1/0/1
    traffic-policy policy1 inbound
      slot 1    :  success
-------------------------------------------------
  Policy total applied times: 1.

配置文件

SwitchA的配置文件（S2700-52P-EI、S2700-52P-PWR-EI、S2710-SI、S3700-EI、S3700-HI、S3700-SI、S5700-EI、S5700-HI、S5710-EI、S5710-HI、S5720-EI、S5720-HI、S5730-HI、S5731-H、S5731-S、S5731S-H、S5731S-S、S5731-H-K、S5732-H、S5732-H-K、S2730S-S、S5735-L-I、S5735-L1、S300、S5735-L、S5735S-L1、S5735S-L、S5735S-L-M、S5735-S、S500、S5735-S-I、S5735S-S、S6700-EI、S6720-EI、S6720-HI、S6720S-EI、S6730-H、S6730S-H、S6730-H-K、S6730-S、S6730S-S、S7700、S7900和S9700）

#
sysname SwitchA
#
acl number 3001
 rule 5 permit ip destination 192.168.1.10 0
acl number 3002
 rule 5 permit ip destination 192.168.1.11 0
acl number 3003
 rule 5 permit ip destination 192.168.1.12 0
#
traffic classifier dbserver operator and
 if-match acl 3001
traffic classifier ftpserver operator and
 if-match acl 3003
traffic classifier mailserver operator and
 if-match acl 3002
#
traffic behavior dbserver
 remark local-precedence af4
traffic behavior ftpserver
 remark local-precedence af2
traffic behavior mailserver
 remark local-precedence af3
#
traffic policy policy1 match-order config
 classifier dbserver behavior dbserver
 classifier mailserver behavior mailserver
 classifier ftpserver behavior ftpserver
#
interface GigabitEthernet1/0/1
 traffic-policy policy1 inbound
#
interface GigabitEthernet1/0/2
 qos pq
#
return
SwitchA的配置文件（S2720-EI、S2750-EI、S5700-LI、S5700S-LI、S5700-SI、S5710-C-LI、S5710-X-LI、S5720I-SI、S5720-LI、S5720S-LI、S5720S-SI、S5720-SI、S5730S-EI、S5730-SI、S5735S-H、S5736-S、S6720-LI、S6720S-LI、S6720S-SI和S6720-SI）

#
sysname SwitchA
#
acl number 3001
 rule 5 permit ip destination 192.168.1.10 0
acl number 3002
 rule 5 permit ip destination 192.168.1.11 0
acl number 3003
 rule 5 permit ip destination 192.168.1.12 0
#
traffic classifier dbserver operator and
 if-match acl 3001
traffic classifier ftpserver operator and
 if-match acl 3003
traffic classifier mailserver operator and
 if-match acl 3002
#
traffic behavior dbserver
 remark local-precedence af4
traffic behavior ftpserver
 remark local-precedence af2
traffic behavior mailserver
 remark local-precedence af3
#
traffic policy policy1
 classifier dbserver behavior dbserver
 classifier mailserver behavior mailserver
 classifier ftpserver behavior ftpserver
#
interface GigabitEthernet1/0/1
 traffic-policy policy1 inbound
#
interface GigabitEthernet1/0/2
 qos schedule-profile pqtemplate
#
qos schedule-profile pqtemplate
 qos pq
#
return
