2015英文版Labview创建并使用JKI状态机

 JKI State Machine是一种基于状态机的LabVIEW架构，可以分别定义采集、处理、显示等状态，通过队列调度这些状态，确保每个任务按顺序执行且互不干扰。

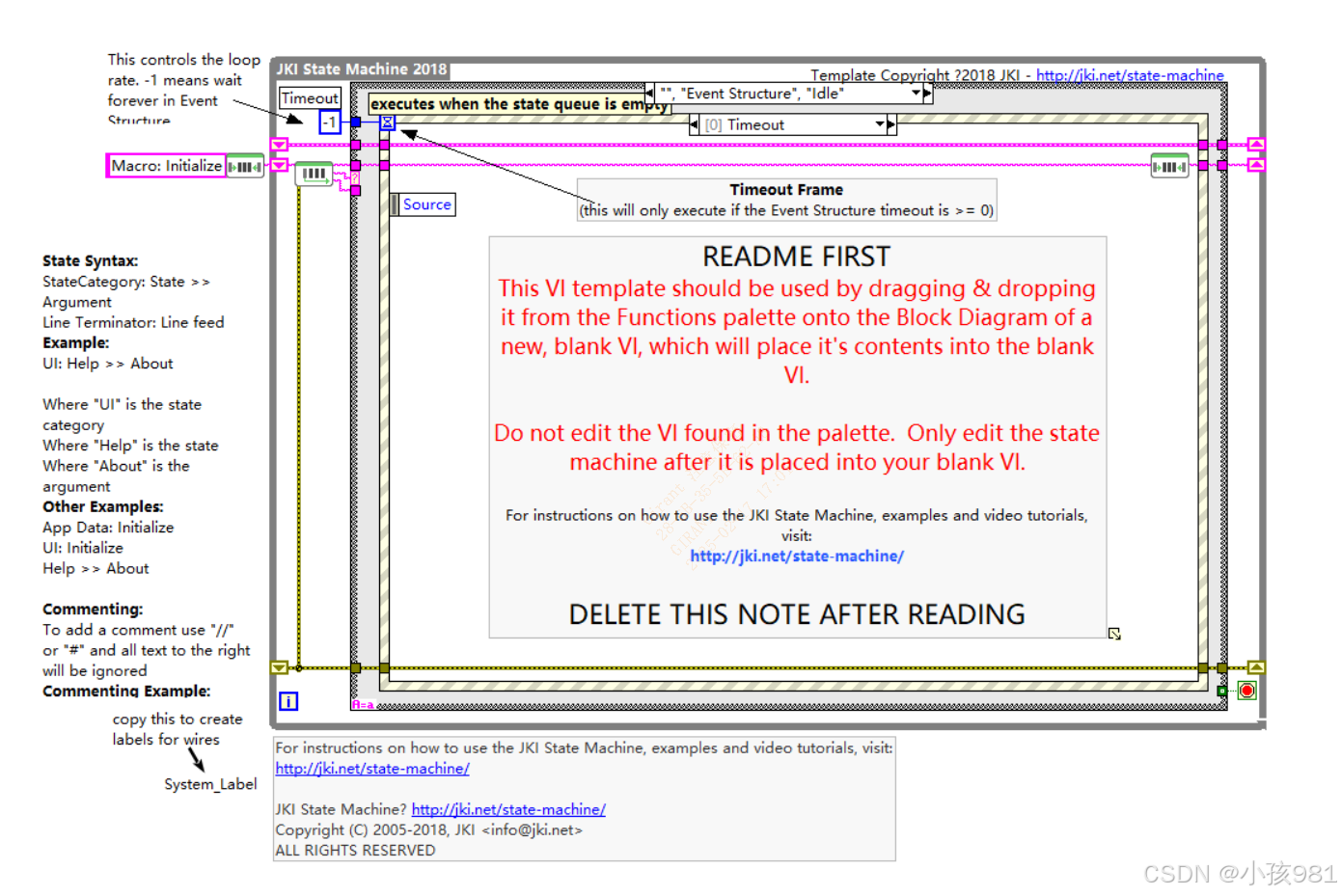

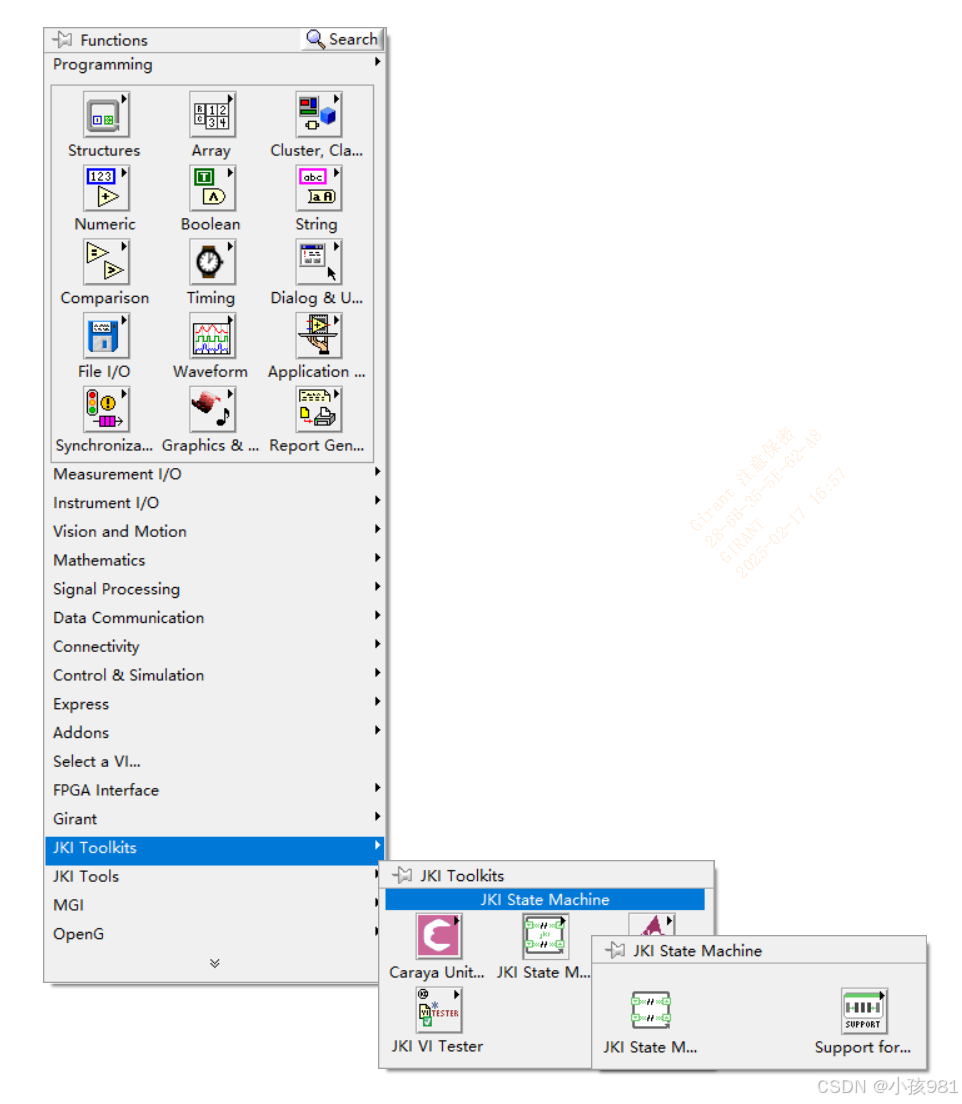

基于安装Labview与JKI工具包之后，创建一个空白vi，在后面板选 JKI Toolkits➡JKI State Machine搭建起JKI循环框架。

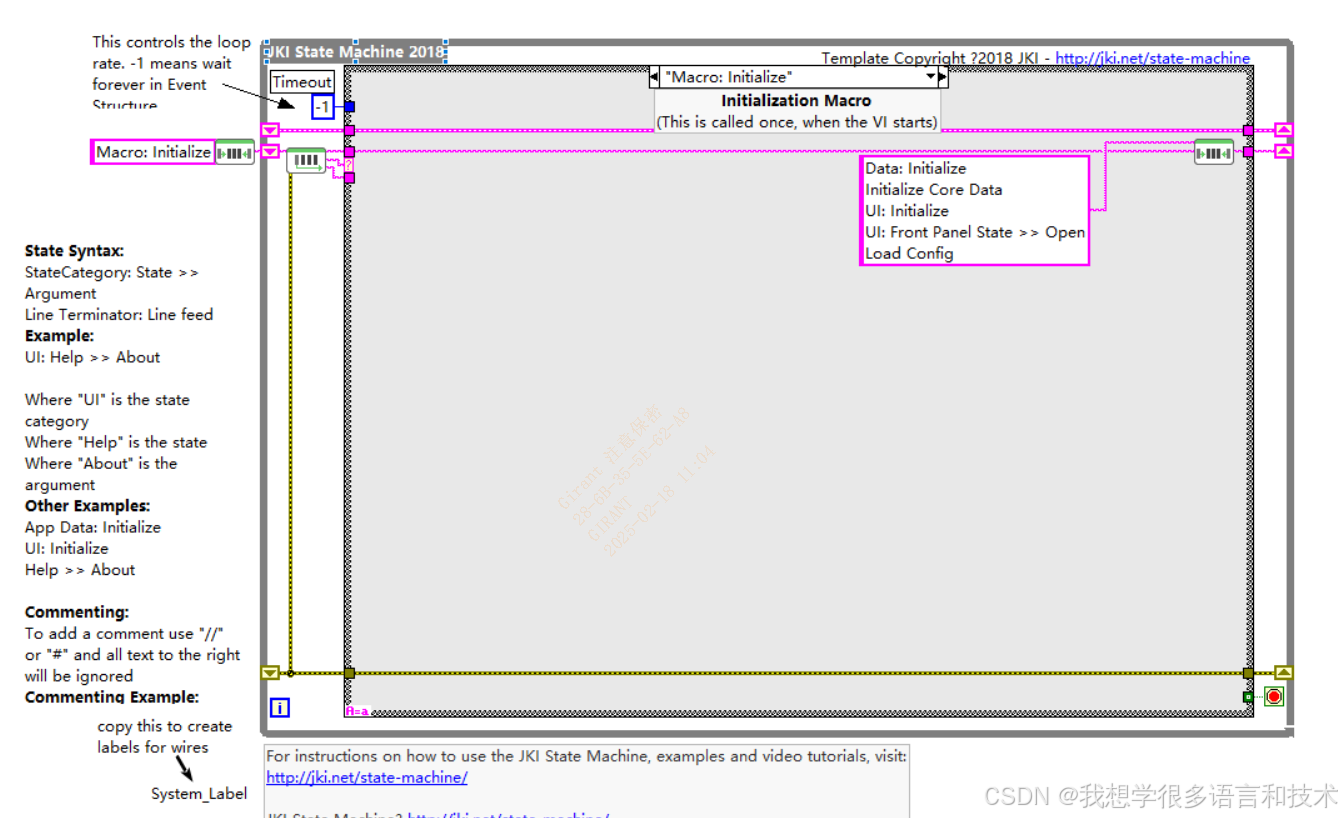

进入此vi，首先处理的是宏指令的初始化 Macro:Initialize，在队列的最后一行加入想执行的条件结构的名称，Labview会按顺序执行初始化队列里面的内容。

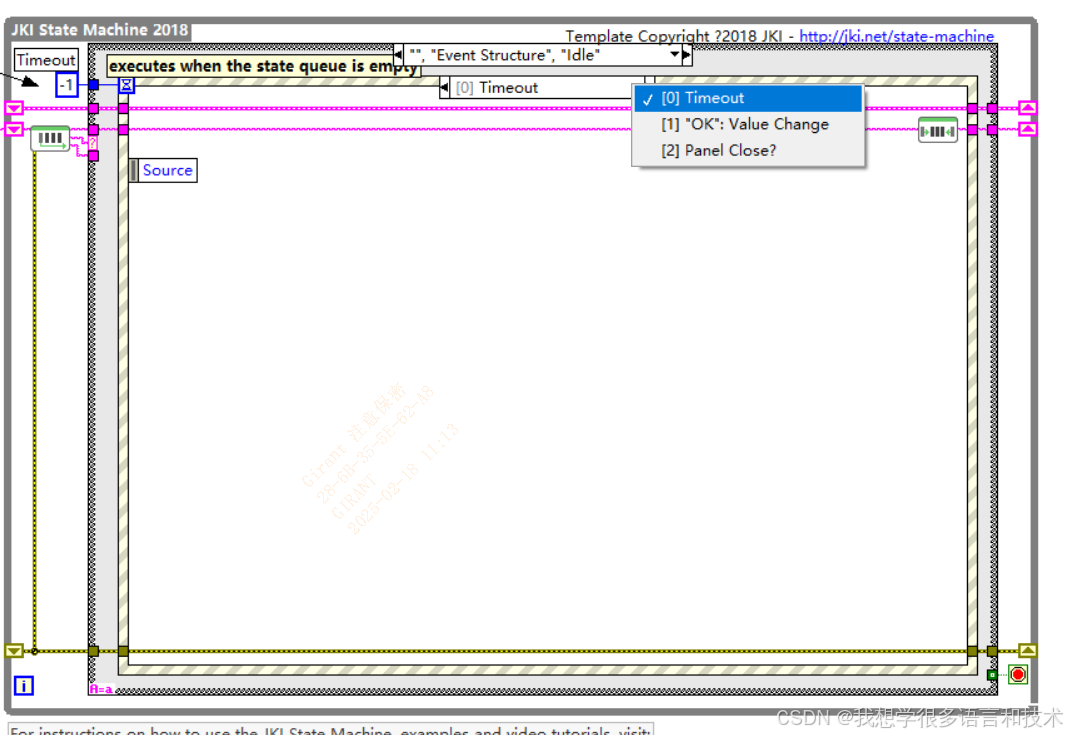

当所有内容执行完之后，会进入事件结构的超时状态，同时可以触发用户事件。

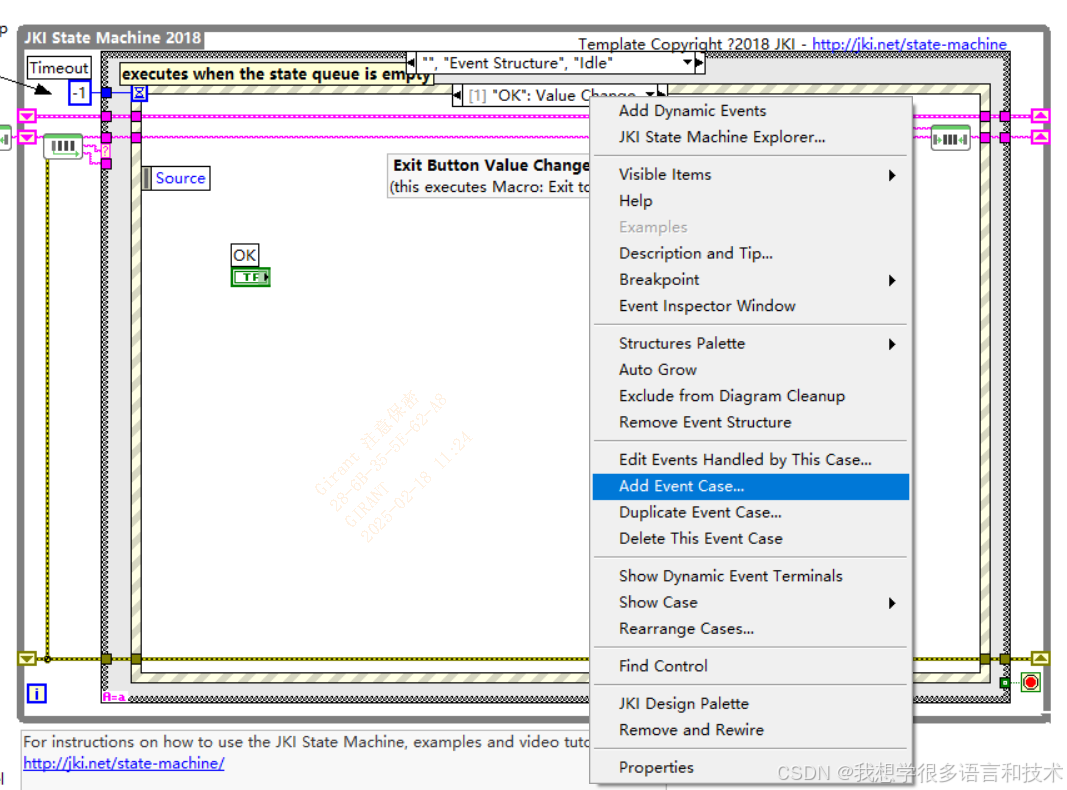

在前面板上增加一些控件，以触发事件结构。在事件结构的标题上增加事件，选择需要何种方式触发的何种控件，以补充发生事件时需要完成/进行的操作。
