中断方法实现录音喊话器的ADC单通道采集

今天用到的是沁恒微电子的CH32V307VCT6开发板，来实现用中断的方法实现录音喊话器的ADC单通道采集。

针对用中断的方法实现录音喊话器的ADC单通道采集实验，我们需要使用到的是ADC的外设，那么我们通常需要对ADC进行一系列的配置，主要包括配置ADC的采集通道（16个外部通道和2个内部通道）、配置ADC时钟（由APB2分频得到，最大14MHz）、配置ADC工作参数、设置ADC转换通道顺序以及采样时间、配置ADC转换完成中断、使能ADC和使能软件触发ADC转换一系列配置。

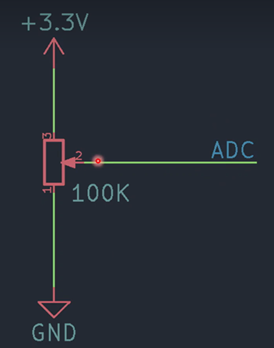

为了模拟一个ADC信号，我们通常采用一个分压电阻，通过调整分压电阻的阻值，即一个变化的电压量，来为ADC进行采集。接入一个分压电阻如下图所示：

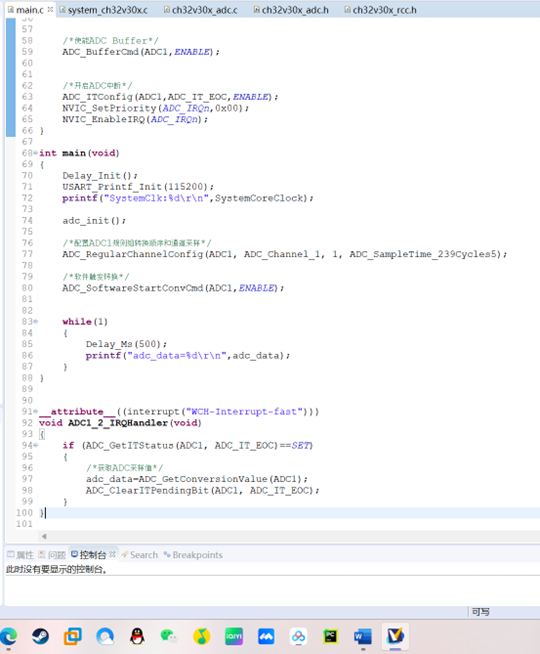

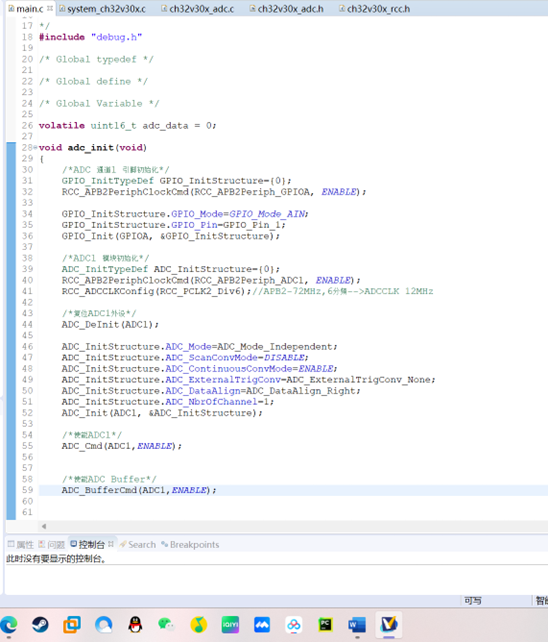

下面通过代码来演示如何对ADC进行配置：

以下是实现代码：

/**********************************(C) COPYRIGHT *******************************

* File Name : main.c

* Author : WCH

* Version : V1.0.0

* Date : 2021/06/06

* Description : Main program body.

* Copyright (c) 2021 NanjingQinhengMicroelectronicsCo., Ltd.

* SPDX-License-Identifier: Apache-2.0

*******************************************************************************/

/*

*@Note

串口打印调试例程：

USART1_Tx(PA9)。

本例程演示使用 USART1(PA9) 作打印调试口输出。

*/

#include "debug.h"

/* Global typedef */

/* Global define */

/* Global Variable */

volatile uint16_t adc_data = 0;

voidadc_init(void)

{

/*ADC 通道1 引脚初始化*/

GPIO_InitTypeDef GPIO_InitStructure={0};

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;

GPIO_Init(GPIOA, &GPIO_InitStructure);

/*ADC1 模块初始化*/

ADC_InitTypeDef ADC_InitStructure={0};

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
