Fluent MRF 旋转卷弧翼弹箭气动仿真

本案例利用Fluent的MRF模型，对TTCP模型气动性能问题进行了仿真计算。该案例仅对TTCP模型的弹体稳妥旋转计算进行了简单演示，后续将对其各项气动性能参数继续计算。

本文仅计算了马赫数为1.1、攻角为4°的工况，并展开相关的后处理计算。

1 workbench 设置

1.1 选择流体流动（带有Fluent 网格划分功能的Fluent）

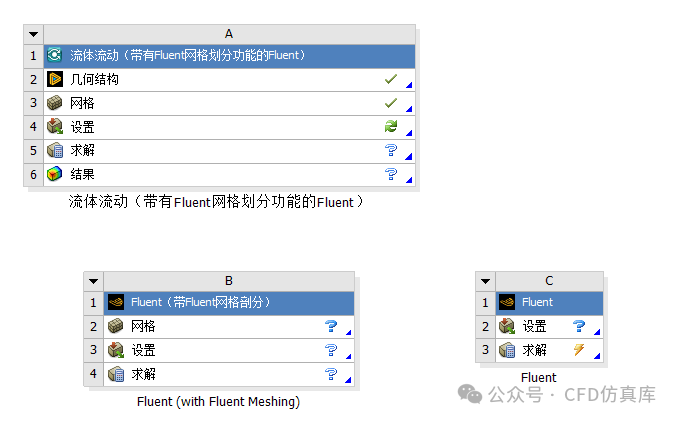

下图为本案例的workbench界面，一共分为三个模块，若采用新版ansys，可以在一个模块中完成所有计算。



2 SCDM 设置

2.1 导入几何

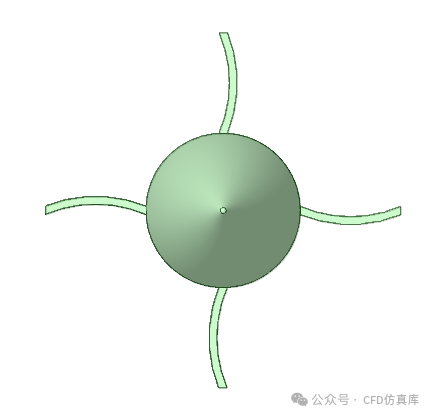

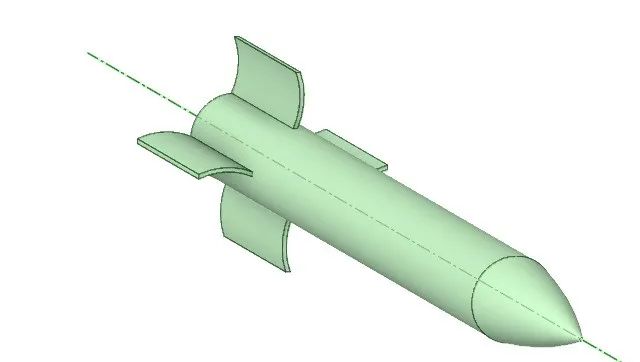

将已有的仿真模型导入A中。





3 FLUENT MESHING设置

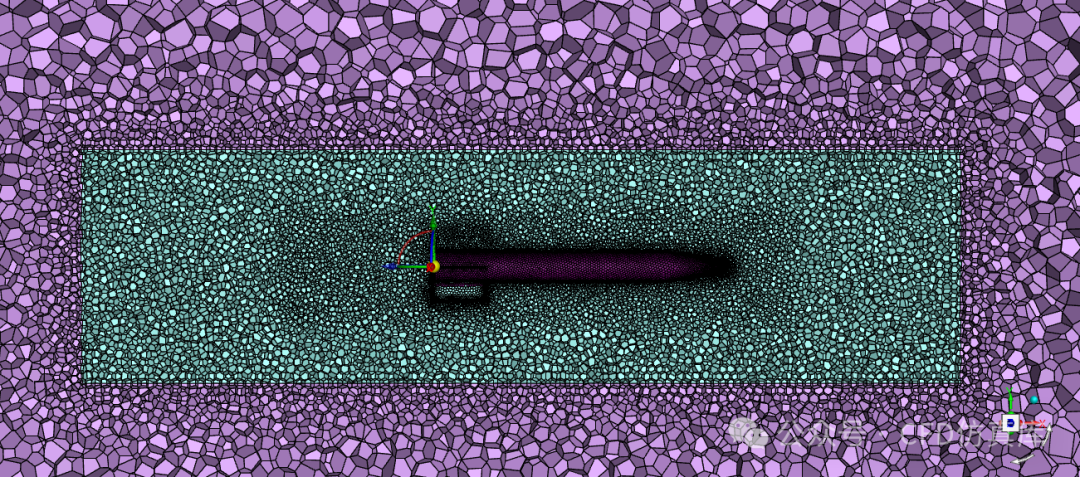

采用了Fluent meshing进行前处理，采用多面体的方法对体网格进行划分。



在b中分别删除网格内域和外域，将其重新组装，构建内外域交界面。此处的详细设置将在第二篇文章中进行讲解。



4 FLUENT 设置

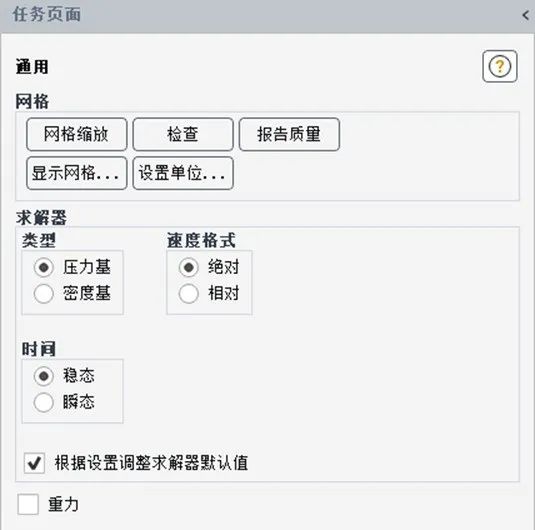

4.1 General设置

首先要进行静态求解，为后续计算提供稳定的初始值。



4.2 材料定义

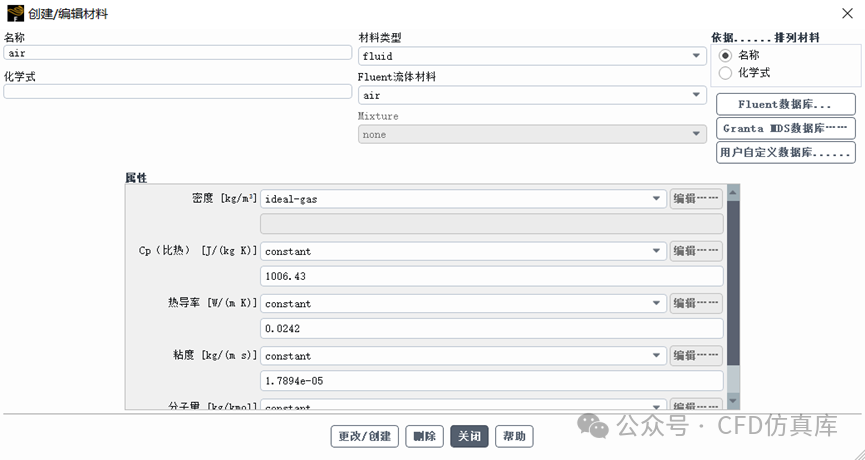

本案例中会使用压力远场边界，因此需要重新设置空气材料，设置为理想气体。



4.3 模型设置

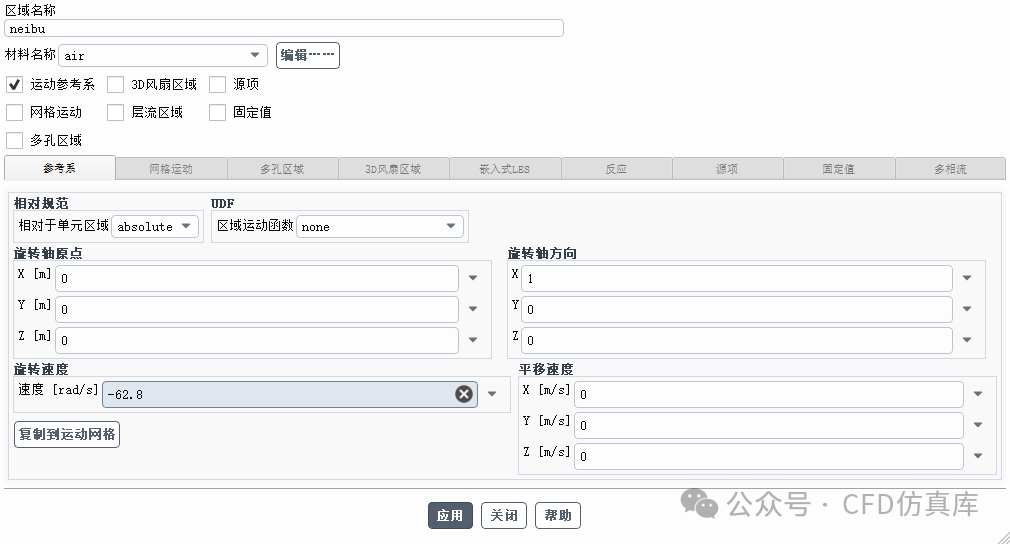

进行MRF设置。



4.4 参数表达式设置

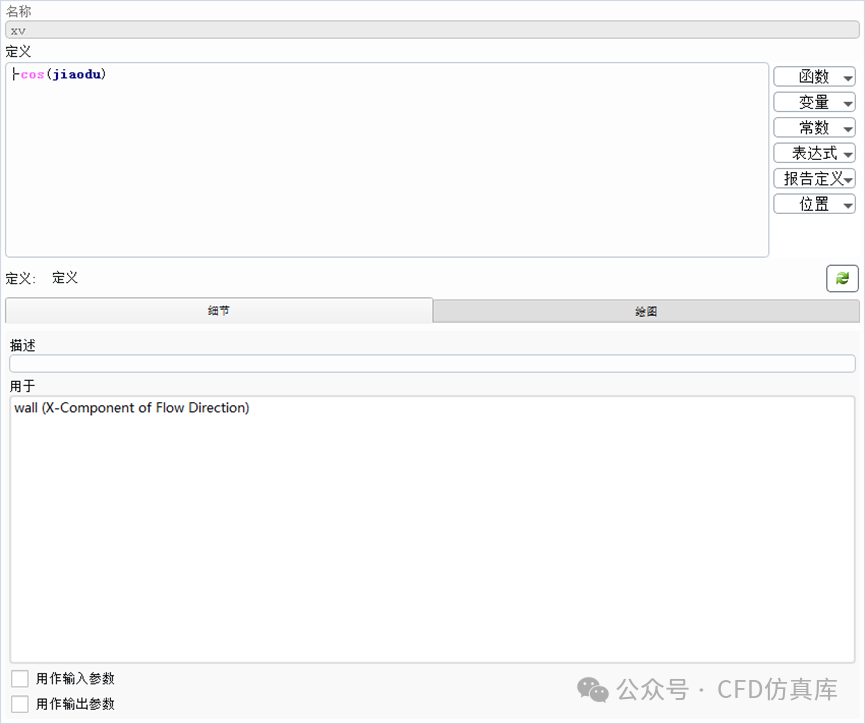

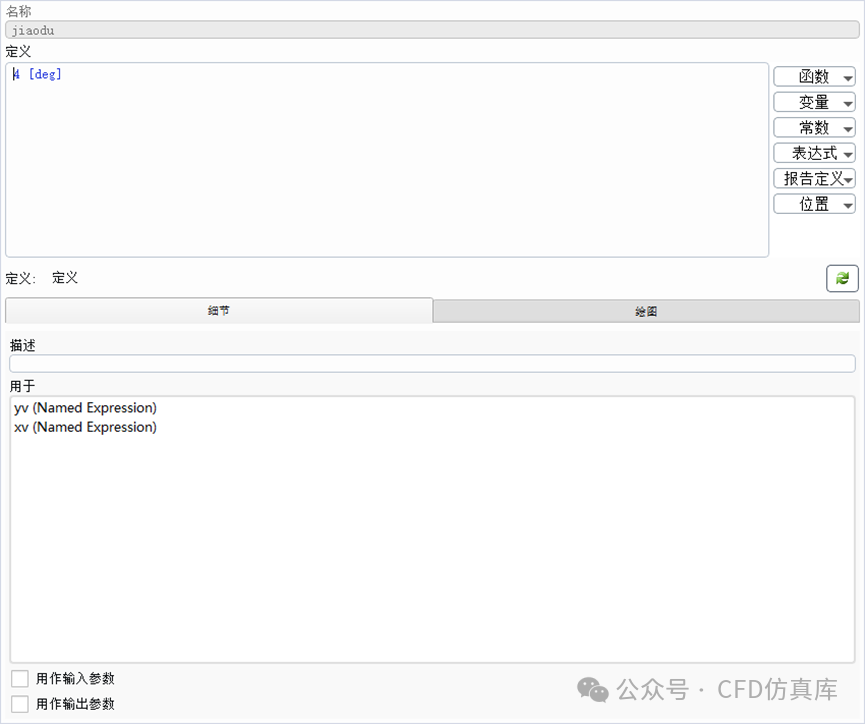

本案例虽然仅进行4°攻角计算，但在此处进行了参数表达式的设置，可以快速更换角度进行测试，后续也可以进行参数化计算。

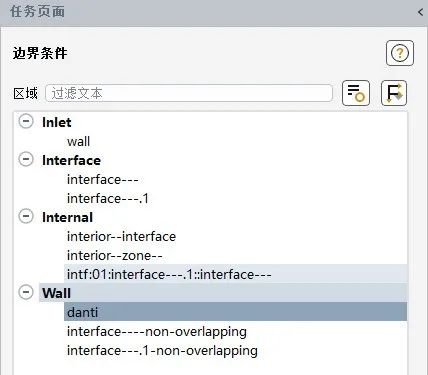

4.5 边界条件设置

将火箭炮设置为壁面。

添加interface交界面。

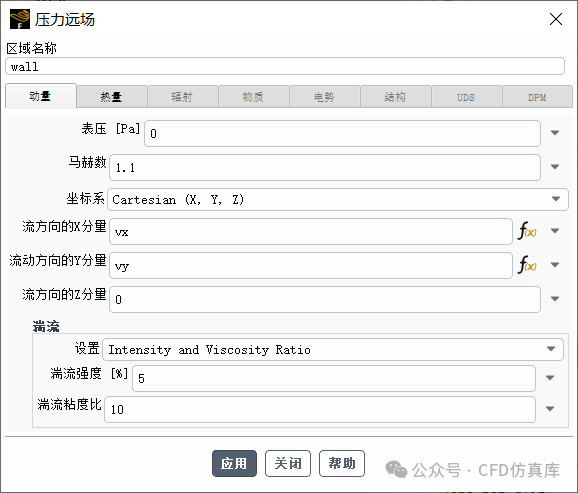

将其他壁面设置为压力远场边界。





4.6 稳态计算设置

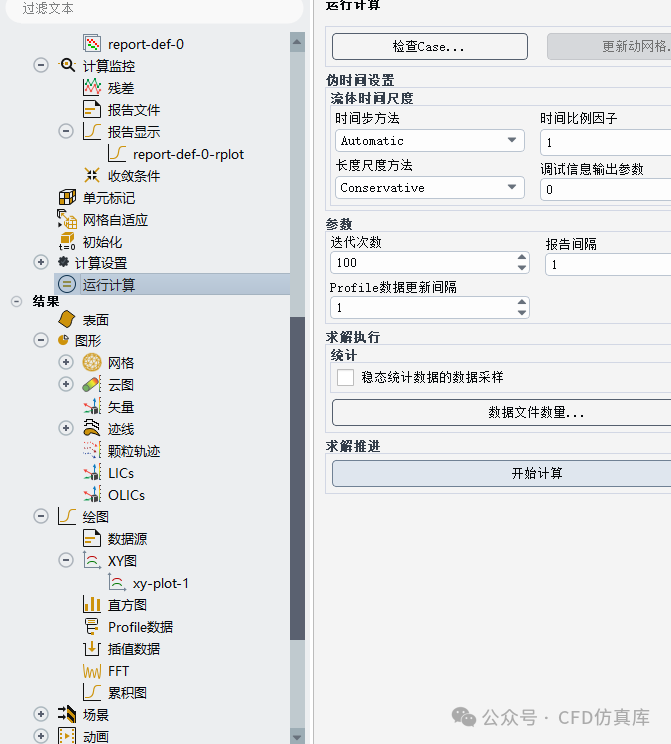

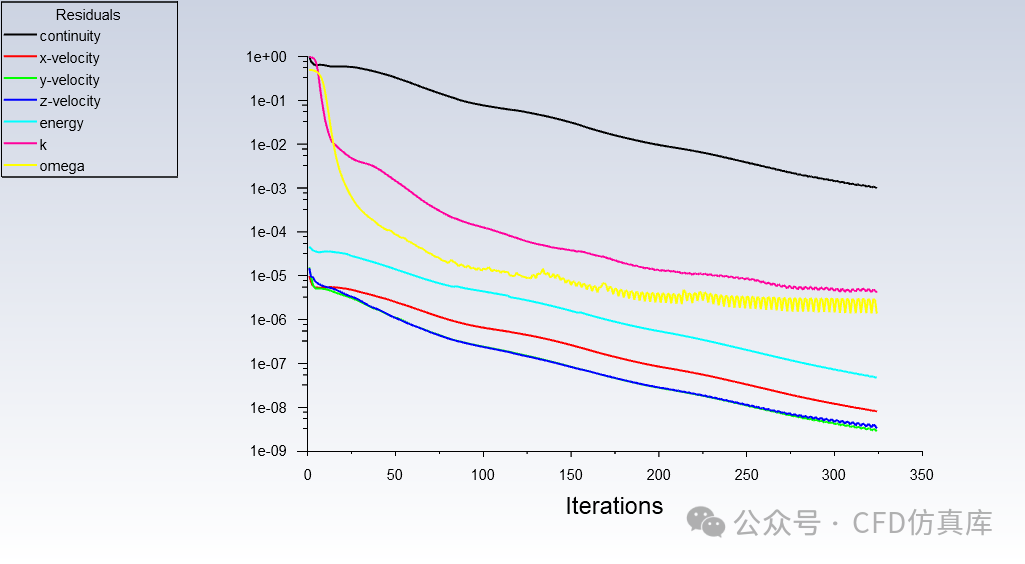

进行初始化，初步计算400步。为后续瞬态计算提供初始值。







4.7 后处理设置

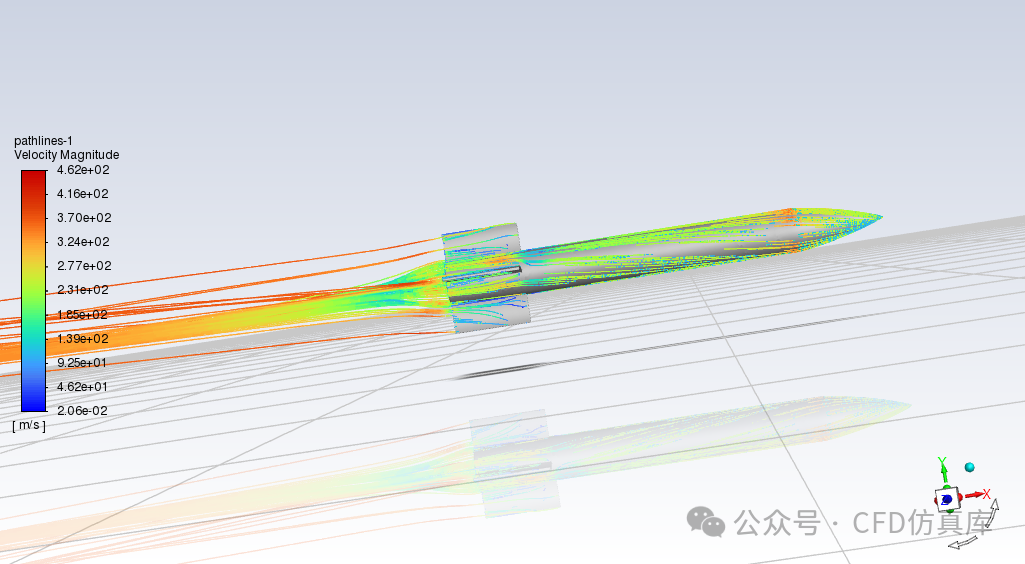

对计算完成后的流线图进行绘制。

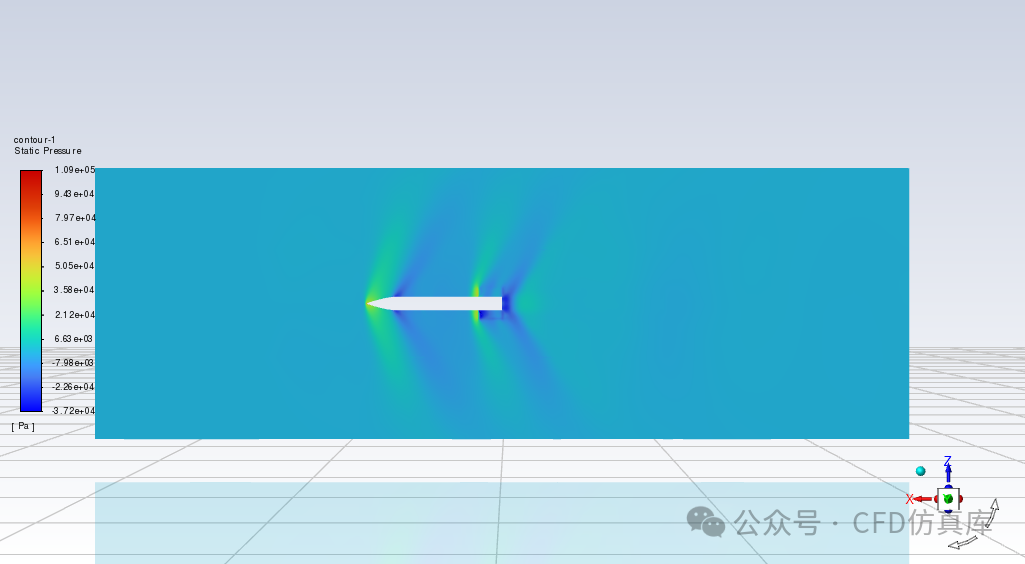

对截面压力云图展开绘制。
