路由交换学习第六天

小型网络综合实验

目标：

1、网络中有三个部门，均可自动获取地址

2、各部门可互相访问，也可访问内网服务器172.14.100.1

3、PC1不允许访问互联网，PC2和PC3可以访问互联网

4、内网服务器对外发布的地址为64.1.1.3互联网用户可以访问这台服务器

5、内网服务器的域名是www.test.net,各PC可以通过域名访问

如上图在ensp中配置号设备。

1、在LSW1中配置vlan 10

e0/0/1接口配置access并加入vlan10

e0/0/2接口配置trunk

2、在LSW2中配置vlan batch 20 30

e0/0/1接口配置access并加入vlan 20

e0/0/2接口配置access并加入vlan 30

e0/0/3接口配置trunk

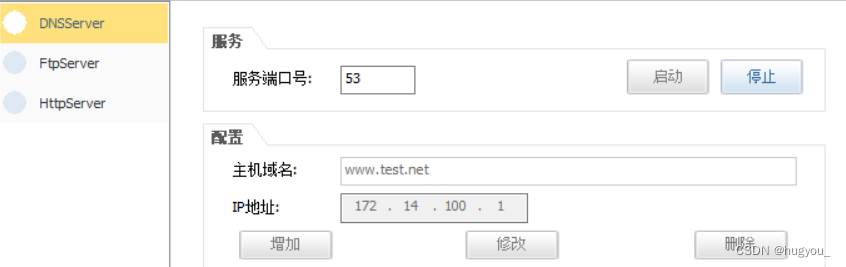

3、给Server1配置IP和dns

4、运用三层交换技术。每个vlan的IP作为终端的网关。因为交换机的接口不能配置IP，所以IP只能配在vlan上。

一、在LSW3中配置vlan batch 10 20 30 40，并加上IP。

vlan10的IP为192.168.10.254、vlan20的IP为192.168.20.254、vlan30的IP为192.168.30.254、vlan40的IP为172.14.100.254

二、g0/0/1接口配置trunk、g0/0/2接口配置trunk、g0/0/3接口配置access并加入vlan 40

回到系统视图，dhcp enable开启dhcp服务。

三、在vlan 10、20、30中配置

dhcp select interface和dhcp server dns-list 172.14.100.1。

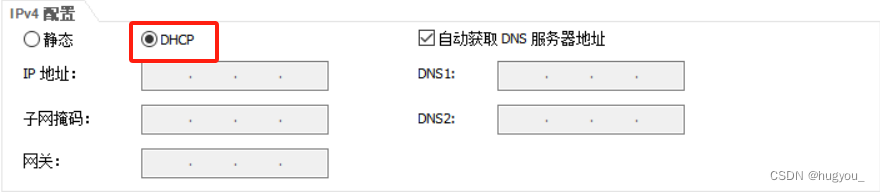

四、双击打开PC1、PC2、PC3，配置dhcp

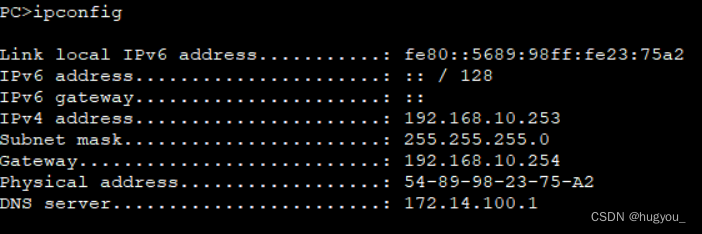

ipconfig查看是否获取正确的地址和dns server

此时测试，已经能完成目标1、2、5

5、实现PC访问互联网，就需要配置各种路由。

一、给LSW3的g0/0/4配置IP，但是交换机的接口不能直接配IP，所以通过vlan来配IP。

vlan 50

ip add 10.10.10.1 24

q

int g0/0/4

port link-type access

port default vlan 50

二、按上图给AR1、AR2、PC4、Server2配置IP

三、配置路由

LSW3中ip rouer-static 0.0.0.0 0.0.0.0 10.10.10.2

AR1中ip router-static 0.0.0.0 0.0.0.0 64.1.1.10

ip router-static 172.14.100.1 255.255.255.0 10.10.10.1

ip route-static 192.168.0.0 255.255.0.0 10.10.10.1

四、配置nat，将内网的IP转为外网IP

在AR1上配置：acl 2000

rule permit source 192.168.0.0 0.0.255.255

q

nat add-group 1 64.1.1.4 64.1.1.4

int g0/0/1

nat outbound 2000 add-group 1

此时PC1、PC2、PC3都能ping通外网Server2。

五、禁止PC1访问互联网

acl 2001

rule deny source 192.168.10.0 0.0.0.255

rule permit source any

int g0/0/0

traffic-filter inbound acl 2001

此时PC1无法ping通Server2。

6、互联网用户可以用64.1.1.3访问内网Server1

在AR1上配置：int g0/0/1

nat server global 64.1.1.3 inside 172.14.100.1
