电动机正反转

要求：

按下正转按钮 电动机正转

按下反转按钮 电动机反转

只有在停止的状态下才能启动正转或反转

按下停止按钮 电动机停止转动



1）有三个按钮，分别注释X0正转按钮 X1反转按钮 X2停止按钮，接着看发动机有正转和反转，所以在注释上写上Y0正转中 Y1反转中

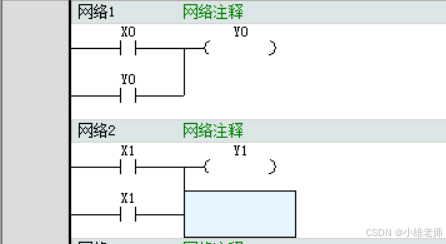

2）按下正转按钮电动机正转，松开的时候也是正转，所以要加自锁，反转也一样

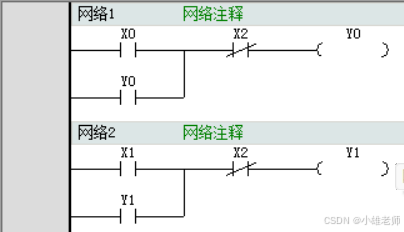

3）此时正反转有可能同时进行，且发动机一直转，停不下来，所以要加个停止按钮，停止按钮是常闭，所以两个都加常闭，地址是上面的X2停止按钮

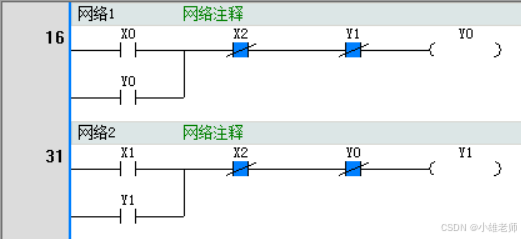

4）这就实现了在停止状态下实现正反转，但还是没解决正反转可能一起的问题，要实现不能一起就必须在反转的时候正转停止，也就是常闭，所以在正转前加个常闭，地址为反转，同理正转的时候反转停止
