ESP32CAM + Android APP(基于kotlin)的MQTT远程数据(图像)收发demo

ESP32CAM + Android APP(基于kotlin)的MQTT远程数据(图像)收发demo

演示效果

video

所需环境

硬件

• 一块esp32cam核心板，一块esp32cam的下载底板

• 一根microUSB数据线

• 一部安卓手机

软件

• Arduino IDE
• Android Studio

使用说明

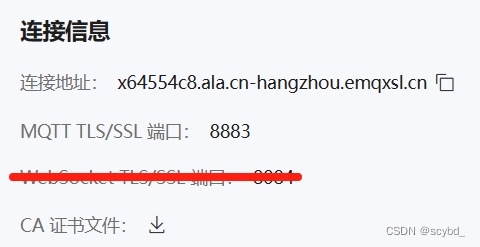

1. 该demo中我使用的是免费的EMQX Cloud服务器，在创建了自己的服务器后可以看到其信息：

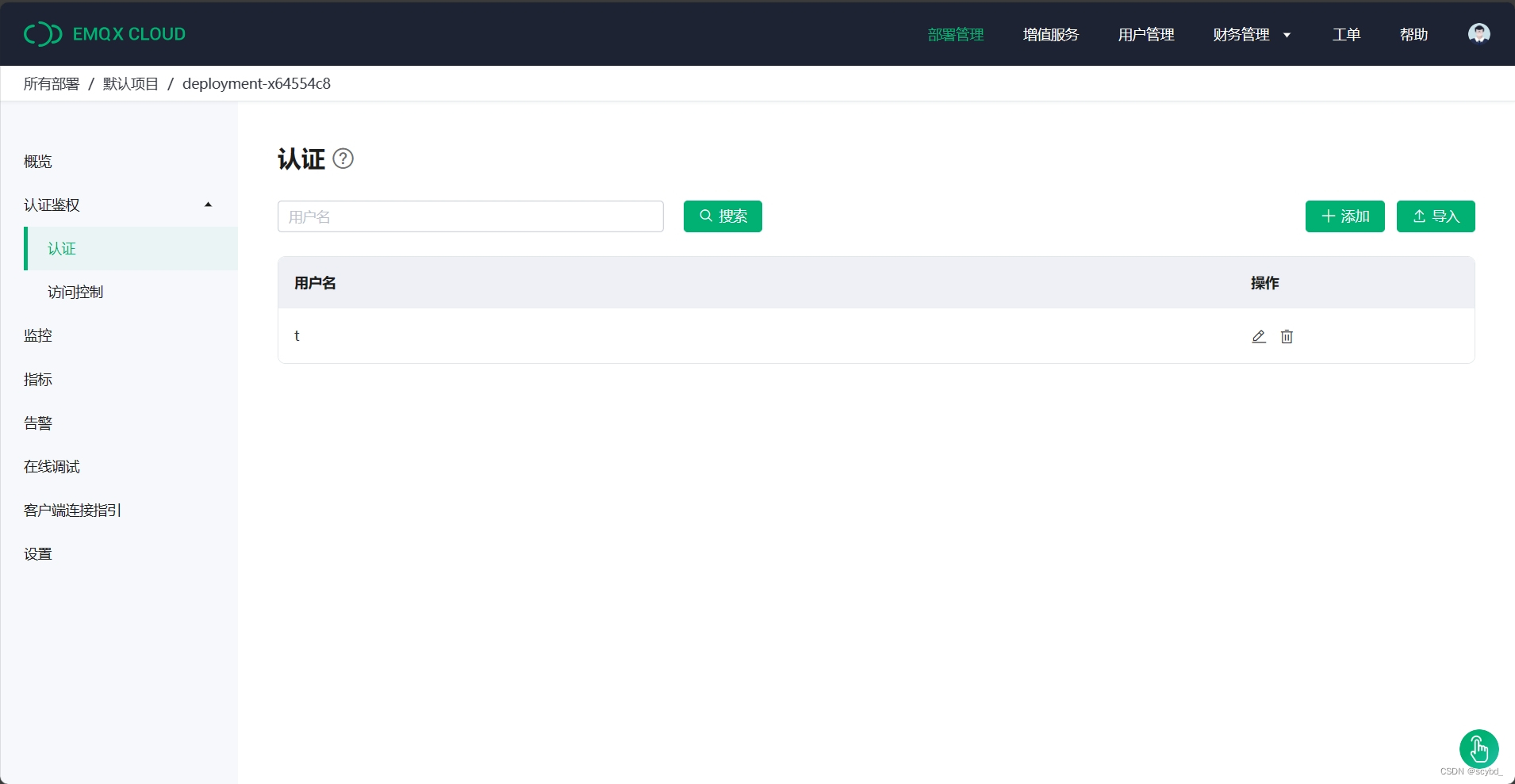

2. 我们还需要添加认证，我的用户名为t，密码为2：



3. 通过Arduino IDE打开ESP32CAM文件夹中的ESP32CAM.ino，注意修改mqtt.h中MqttManager类的私有变量ssid和password，他们分别为你的ESP32CAM将要连接的wifi(2.4GHz频段)名称和密码。此外还需要修改下面MQTT云服务器的一些参数再下载代码到esp32cam：

   参数	说明
   mqtt_broker	云服务器的连接地址
   topic	esp32cam订阅的话题（demo中并未使用到，可以按需添加其用途）
   mqtt_username	认证的用户名
   mqtt_password	认证的密码
   mqtt_port	MQTT端口
   ca_cert	CA证书，需要下载后用记事本打开并黏贴到代码中

4. 通过Android Studio打开testMqtt，我们也需要在MainActivity.kt修改其中MQTT云服务器的一些参数再部署到手机上。

注意事项

ESP32CAM

• mqtt通信协议是TCP协议的一层封装，我们在使用WiFiClientSecure库的同时也需要使用官方封装好的mqtt的库PubSubClient。不过该库的原代码中对一个数据包的大小做了限制，事实上，MQTT本身就不能传输过大的消息(我记得是256KB)。所以为了传输图像我们需要更改PubSubClient.h中的宏定义MQTT_MAX_PACKET_SIZE为50000(你可以尝试更大的值，不过esp32cam只有520KB的SRAM)。

APP

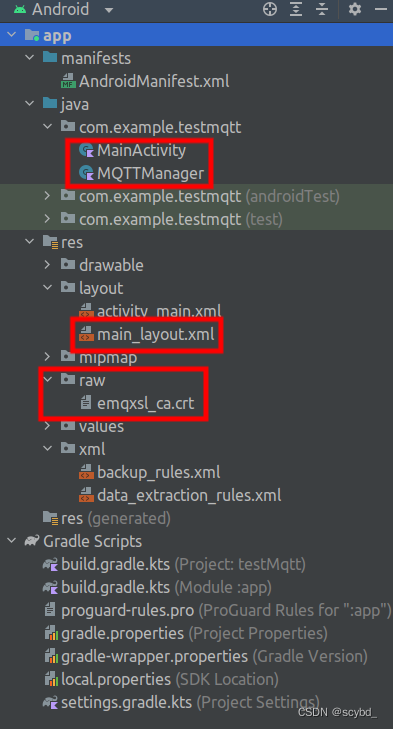

• 整个工程中的核心是MainActivity.kt，MQTTManager.kt，main_layout.xml和raw/emqxsl_ca.crt



  代码地址

  This is code
