OSPF LSA头部详解

LSA概述

LSA是OSPF的本质 , 对于网工来说能否完成OSPF的排错就是基于OSPF的LSDB掌握程度 .

其中1/2类LAS是负责区域内部的 类似于设备的直连路由 . 加上对端的设备信息

3 类LSA是区域间的 指的是Area0和其他Area的区域间关系 , 设计多区域的初衷就是避免大型OSPF环境LSA太多的问题 .

4/5类LSA放到一起 , 如果OSPF需要进行引入的操作 , 不管是其他协议的数据库比如is-is , bgp 还是引入静态路由和直连路由 , 进行引入操作的设备就成为了ASBR , 但是其他区域并不知道ASBR的网络位置(只能知道ASBR的Router-id) , 此时就需要4类lsa指明去往ASBR区域的ABR的路由

LSA头部

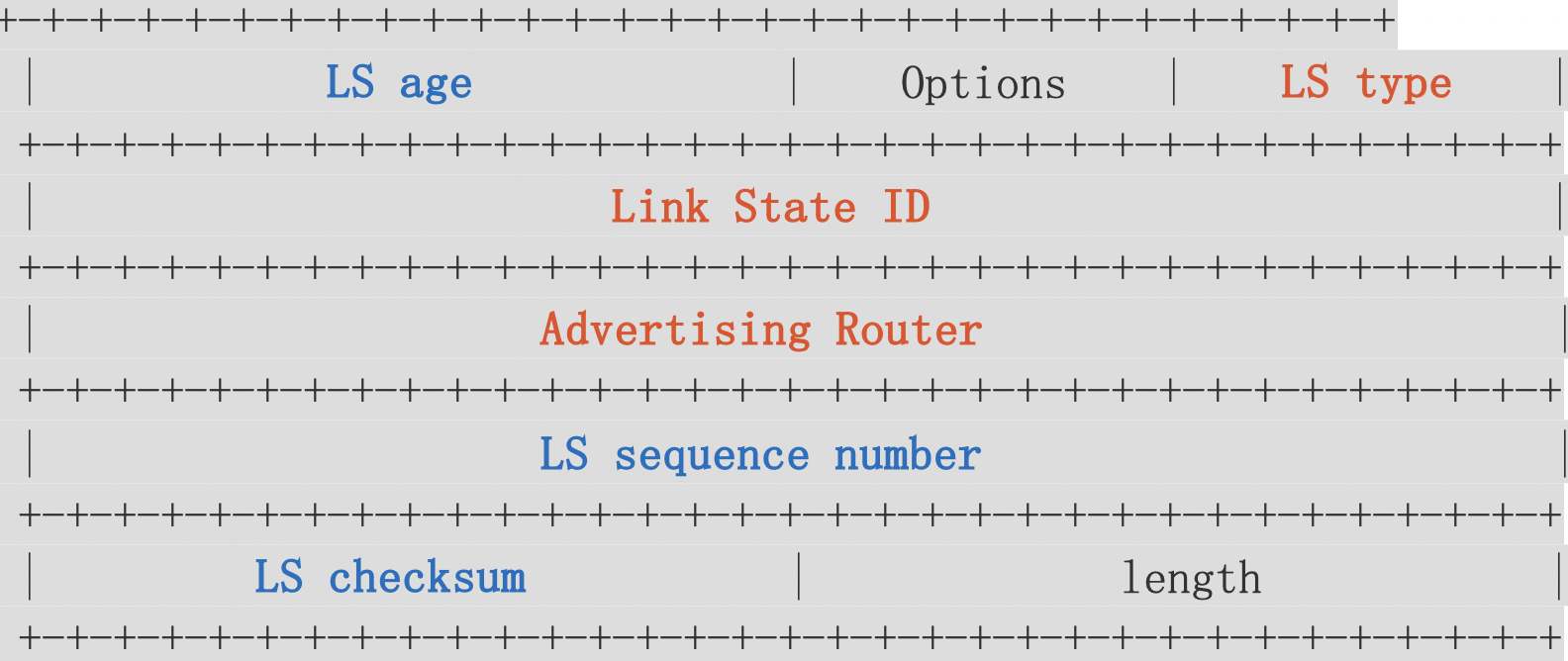

在OSPFv2的背景下 , 我们一般只关注12/3/57类LSA , 所有的LSA都有相同的报文头。

Optinons / Length

• Length 即整个LSA的长度，包含了LSA的头部

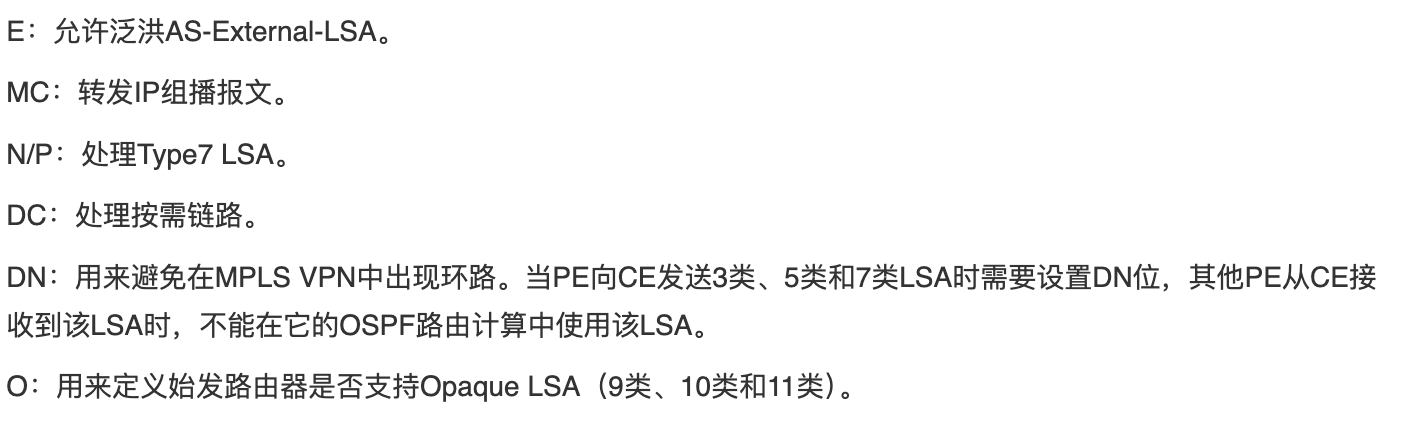

• Options 能力可选项通过几个置位来体现



  这里存在2个复杂知识点 P置位和DN置位 , 我后续会单独出2篇文章来详细
