十分钟带你了解IDC网络架构以及设备角色

1.网络结构说明

各地市IDC机房网络分为IDC核心层（汇聚层）和接入层两个层次

根据地市机房IDC组网方式可分为三类：

A类：地市设有独立的IDC核心拥有独立as号,地市各IDC机房出口设备直接上联IDC核心；

B类：地市设有独立的IDC核心拥有独立as号，不直连省IDC汇聚，直接上联骨干,地市各IDC机房出口设备直接上联IDC核心；

C类：地市未设有独立的IDC核心，IDC机房出口设备直接上联城域网核心，通过城域网核心疏导IDC流量；
对于A，B类组网，地市IDC机房出口设备流量在地市IDC核心侧汇总，再由地市IDC核心转
发至全网。对于C类组网，地市IDC机房出口设备流量通过城域网核心转发至全网。

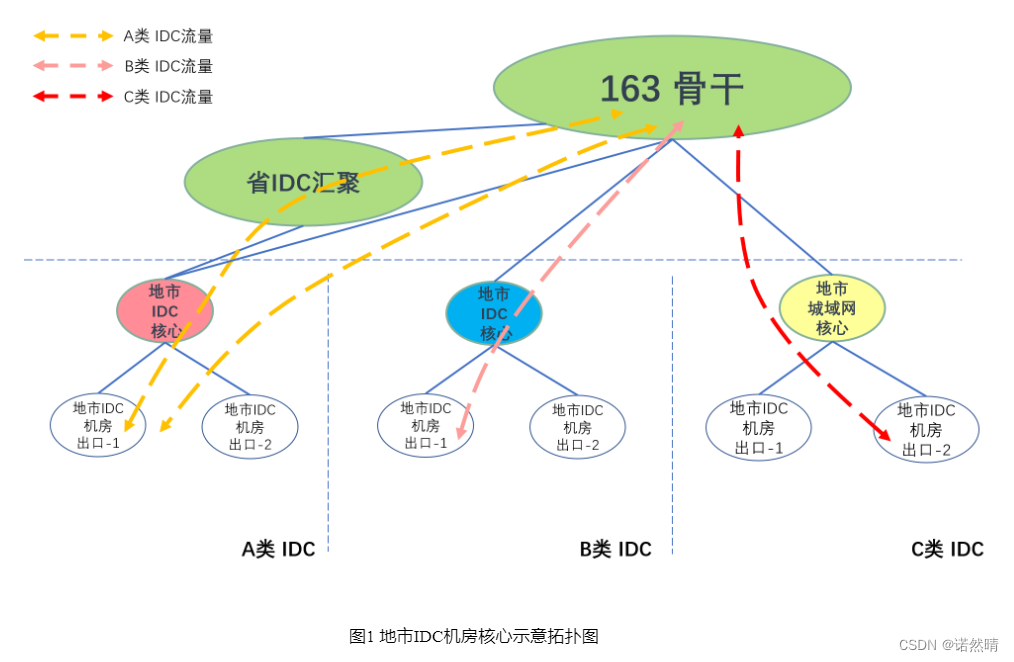

城域网/IDC网络协同优化的目标网络架构如下图所示：

 说明：上图仅示意地市IDC机房出口出向/入向流量，IDC流量本地化等内容未在上图中体现，
请参看江苏电信IDC路由设备（地市）局数据配置规范总则。

2.设备角色说明

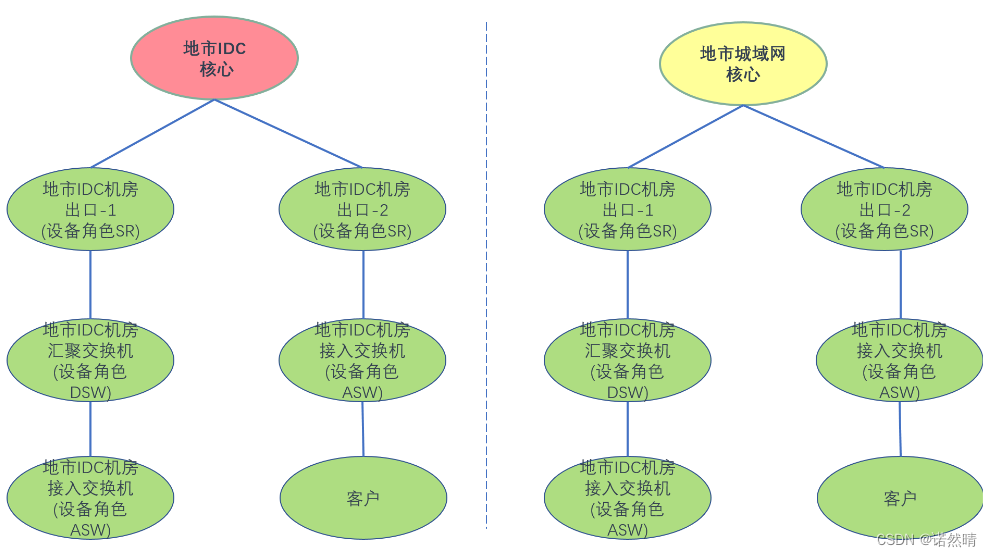

IDC机房网络设备角色如下图所示：

 地市IDC核心或地市城域网核心下挂地市IDC机房出口设备（IDC SR），地市IDC机房出口
设备下挂设备为汇聚交换机（DSW）或接入交换机（ASW），汇聚交换机（DSW）下挂设备为
（ASW）。建议采用SR-ASW方式组网，使网络扁平化，若存在特殊需求，也可使用SR-DSW-
ASW方式组网。普通IDC客户可以在DSW/ASW上进行接入，有BGP接入需求的客户A，B类地
市可以在IDC核心或IDC SR上接入。C类地市可以在IDC SR上接入。

本规范局数据规范部分适用于：汇聚交换机（DSW），接入交换机（ASW）。
本规范客户接入规范部分适用于：接入交换机（ASW）或接入客户的IDC汇聚交换机（DSW）或
接入客户的IDC机房出口设备（SR）。
