MATLAB绘制MEIC数据避坑指南

使用MATLAB处理清华MEIC清单数据时，如果对MATLAB的网格对应关系不熟悉，很容易造成错误，下面给出一些避坑指南：

MEIC数据格式

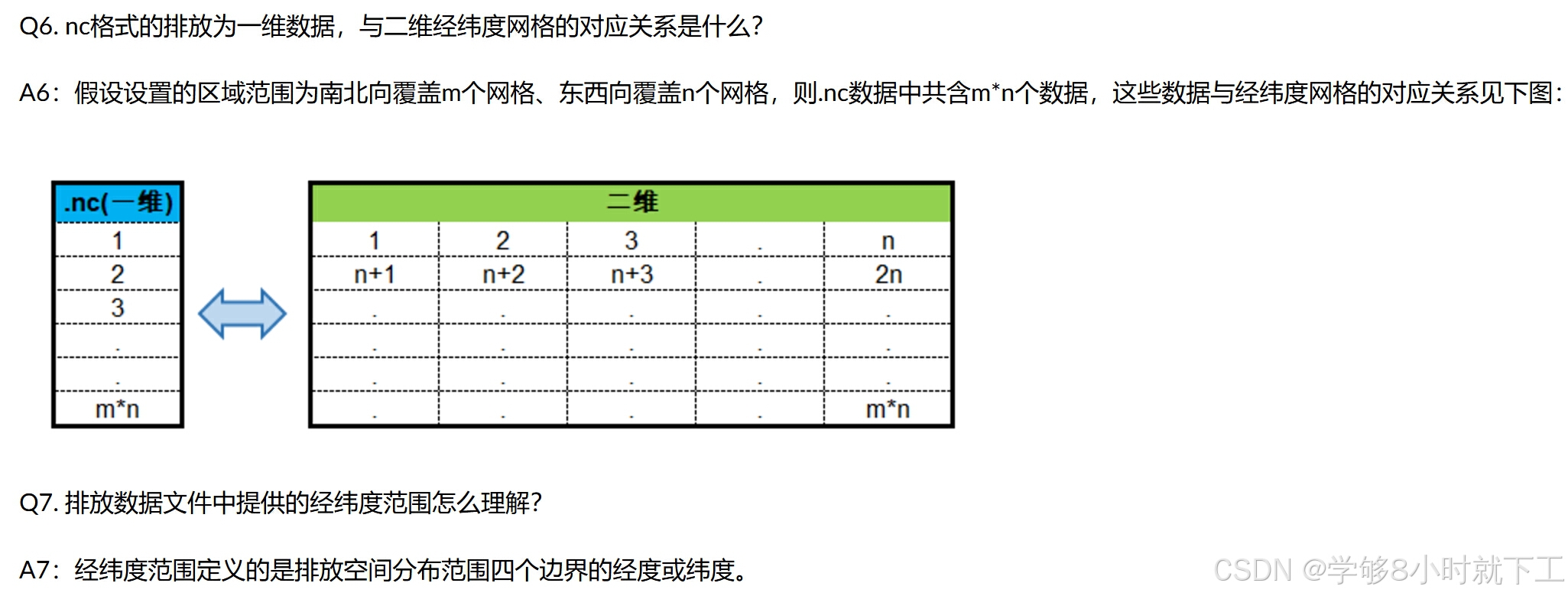

正常来讲，通过MEIC官网下载得到的MEIC清单数据，其nc文件中含有的变量为z，是1维的，官网Q&A上给出的1维数据与2维数据对应关系为：

网格重构中的问题

看到这个对应关系，没有系统学习过MATLAB的初学者可能会立马开始reshape和构建网格

%origin_file--需要读取的排放清单文件路径及名称
PM25=reshape(ncread(origin_file,'z'),320,200);
unvalid_pos=find(PM25<0);
PM25(unvalid_pos)=NaN;

lon=70.125:0.25:150;
lat=59.875:-0.25:10;
contourf(lat,lon,PM25);
grid on

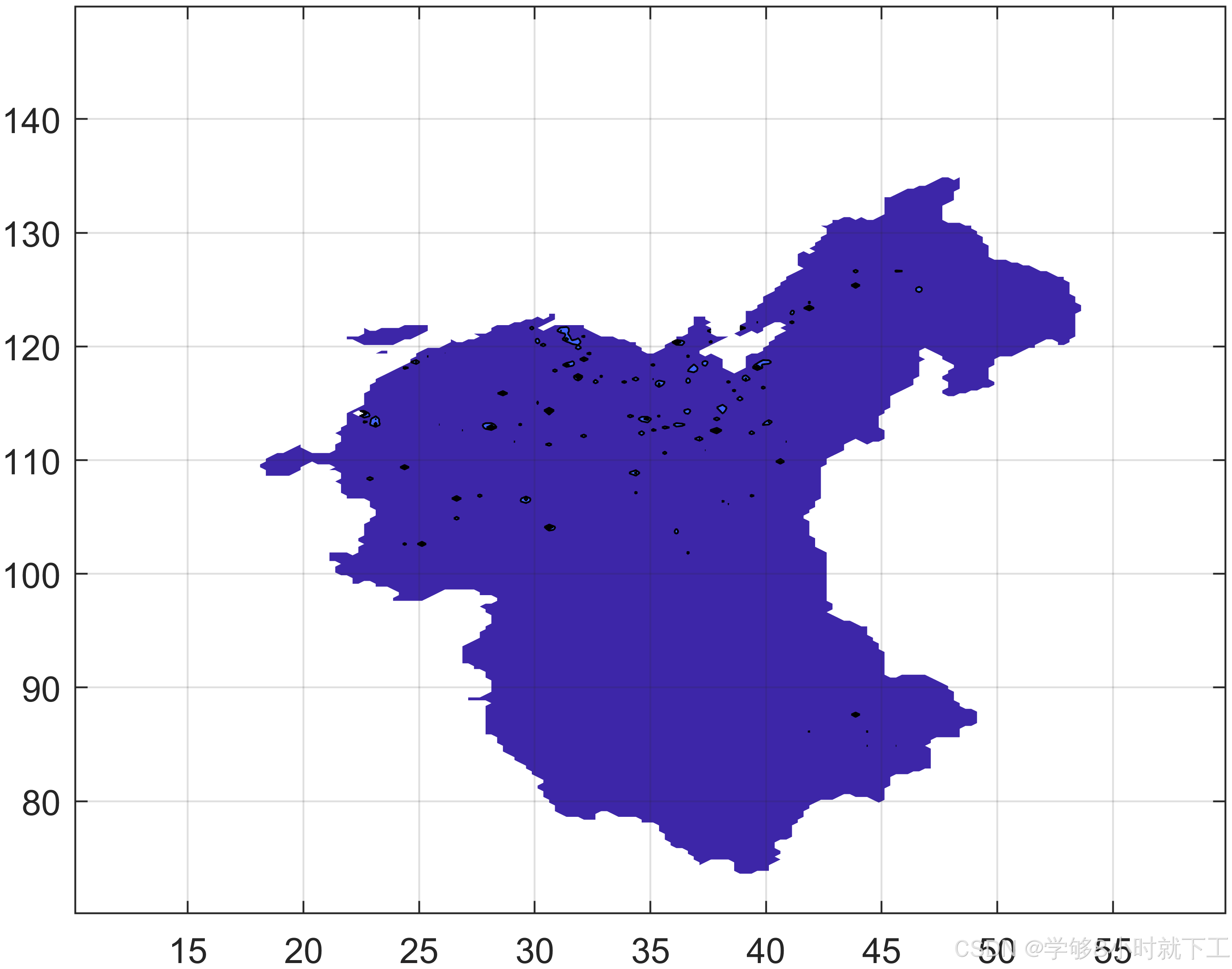

然后就会喜提一张奇形怪状的图

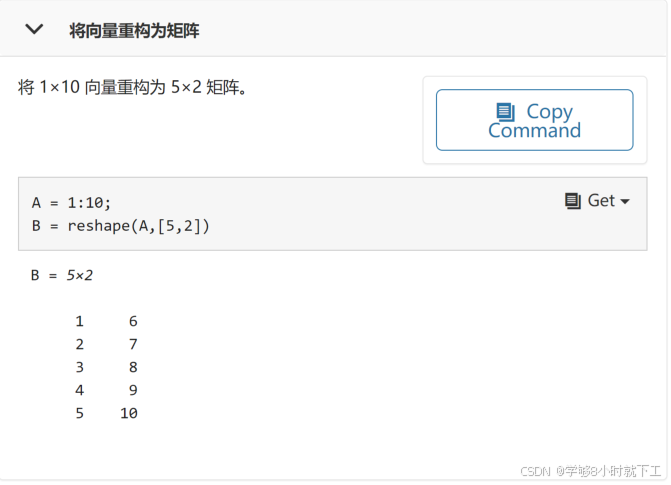

问题出在reshape的语法和meic的网格对应关系不一致。通过上述reshape得到的其实是下面的网格结构：

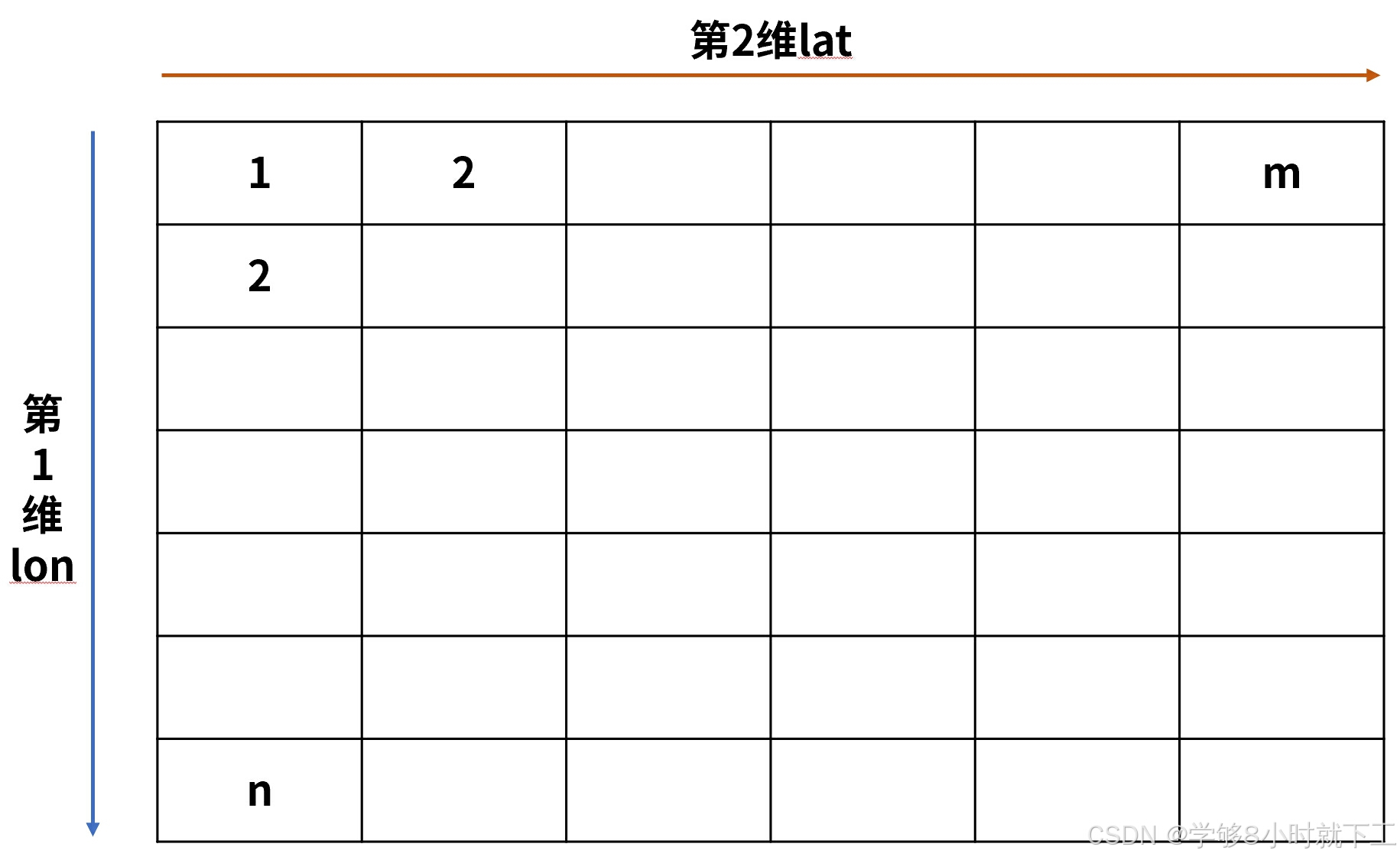

reshape所得到的网格结构

解决方案

上述问题解决非常简单，不就是反过来了嘛，MATLAB提供了非常实用的功能——矩阵转置，所以只需要再加一行：

PM25=PM25';

上述问题就可以得到解决，附一张成品图和完整代码（使用了m_map工具包，相对好看一点，当然还有很多参数值得细致调整可以请各位自行探索）：

%origin_file--需要读取的排放清单文件路径及名称
lon=70.125:0.25:150;    lat=60-0.125:-0.25:10;
PM25=reshape(ncread(origin_file,'z'),320,200);
unvalid_pos=find(PM25<0);
PM25(unvalid_pos)=NaN;
m_proj('Mercator','lon',[70 140],'lat',[15 55]);
m_contourf(lon,lat,PM25',100,'Linestyle','none');    %设置等高线层级为100，等高线不显示
m_grid;        %显示经纬网格
colorbar
clim([0 1000]) %设置颜色显示范围
