随着城市化步伐的加快和人口流动的日益频繁，房屋租赁市场在人们日常生活中扮演着愈发重要的角色。为应对这一市场需求的增长，一个高效、便捷的房屋租赁系统显得尤为重要。本文提出的房屋租赁系统是采用SSM框架进行设计开发。SSM框架作为一种成熟的Java Web开发框架，具有优良的稳定性、可扩展性和易维护性。在房屋租赁系统中，SSM框架的应用有助于实现高效、稳定、可维护的系统开发。

本文首先阐述了系统的研究背景和意义；然后对系统进行了可行性、功能性等分析；接着详细介绍了系统的设计原理和实现细节，主要包括系统架构设计、主要功能模块设计和数据库设计；最后对系统进行了部署和测试。通过本系统的的成功实施，不仅提升了房屋租赁市场的信息化管理水平，也为租客、房东和管理员提供了更加便捷、高效的服务体验。

关键词：房屋租赁系统；SSM；Java Web

Abstract

With the acceleration of urbanization and the increasing frequency of population mobility, the housing rental market plays an increasingly important role in people's daily lives. To cope with the growing demand in this market, an efficient and convenient housing rental system is particularly important. The housing rental system proposed in this article is designed and developed using the SSM framework. The SSM framework, as a mature Java web development framework, has excellent stability, scalability, and ease of maintenance. The application of SSM framework in housing rental systems helps to achieve efficient, stable, and maintainable system development.

This article first elaborates on the research background and significance of the system; Then, feasibility and functionality analyses were conducted on the system; Then, the design principles and implementation details of the system were introduced in detail, mainly including system architecture design, main functional module design, and database design; Finally, the system was deployed and tested. The successful implementation of this system not only enhances the level of information management in the housing rental market, but also provides tenants, landlords, and administrators with a more convenient and efficient service experience.

Keywords: Housing rental system; SSM; Java Web

1 绪论

1.1 研究背景

随着城市化进程的加速和人口流动性的增加，房屋租赁市场逐渐成为一个庞大的产业。然而，传统的房屋租赁管理方式存在着许多问题，如信息不对称、效率低下、管理不规范等。这些问题不仅影响了租赁双方的利益，也制约了整个租赁市场的发展。随着计算机技术和互联网的普及，信息技术在各行各业得到了广泛应用，房屋租赁行业正面临着从传统运营模式向数字化转型的关键时刻。在这一背景下，基于SSM(Spring、SpringMVC、MyBatis)框架的酒房屋租赁系统因其高效、灵活的特性而备受关注。

SSM框架由Spring、SpringMVC和MyBatis三个开源框架组成，分别负责业务逻辑处理、视图控制和数据持久化。其中，Spring为应用程序提供了全面的编程和配置模型;SpringMVC实现了模型-视图-控制器的设计模式，简化了Web应用的开发；MyBatis则简化了与数据库的交互过程，提供了灵活且高效的数据操作方式。在房屋租赁领域，SSM框架具有以下优势：

1.快速开发：通过SSM框架的模块化设计，可以实现房屋租赁系统各模块的快速开发和集成。

2.灵活拓展：SSM框架支持热插拔，方便示统功能的拓展和升级。

3.高效运维：其优秀的性能和稳定性确保了系统的平稳运行，降低了维护成本。

1.2 研究意义

随着城市化的进程，房屋租赁市场日益繁荣，传统的租赁管理方式已经无法满足现代社会的发展需求。因此研究基于SSM的房屋租赁系统具有重要的意义，其意义主要体现在以下几个方面：

首先，可以整合和优化租赁市场资源。该系统通过集中管理和发布各种房源信息，为租赁市场提供一个统一、透明的平台。这有助于整合和优化市场资源，减少信息的不对称，使租赁双方能够更加高效地进行匹配和交易。

其次，可以提升租赁服务的质量和效率。该系统通过自动化的房源信息发布、查询、订单处理、合同签订等功能，可以大大简化租赁流程，提升服务的质量和效率。

再次，可以增强用户信任度和满意度。该系统通过严格的房源信息审核和管理，可以确保信息的真实性和可靠性，增强用户的信任度。同时，系统还可以提供用户评价和留言反馈功能，进一步提升用户的满意度和忠诚度。

最后，可以促进租赁市场的健康发展。该系统通过规范化和标准化的租赁服务流程，可以促进租赁市场的健康发展，减少市场乱象和不良行为的发生。

1.3论文结构与章节安排

论文将分层次进行编排，除去论文摘要致谢文献参考部分，论文主要架构如下：

第一章：绪论，此章节对所设计和实现的系统的背景及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章：系统分析，此章节所做的主要的工作是对系统进行了技术、经济等方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章：系统总体设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章：系统详细设计与实现，根据系统功能的划分，分别的对系统所需要实现的前台用户功能和后台管理功能进行了分析和说明。

第五章：系统测试，主要介绍了系统测试目的和对系统的部分功能界面进行测试并对测试结果作出总结。

第六章：结论，主要对系统的开发设计工作进行总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）技术可行性

SSM是一种基于Java的Web开发框架，它将Spring、Spring MVC和MyBatis三种技术进行整合，能够快速搭建企业级应用。在系统开发过程中，使用SSM框架可以提高开发效率、降低维护成本，并具备良好的可扩展性和可维护性。同时，SSM框架还支持多种数据库，可以方便地实现数据的持久化操作。因此，从技术层面分析是可行的。

（2）经济可行性

SSM框架是开源的，拥有大量的社区支持和丰富的学习资源。使用SSM框架进行开发可以降低开发成本，缩短开发周期。此外，SSM框架具备良好的性能和稳定性，可以降低系统的运行成本和维护成本。因此，从经济角度分析是可行的。

（3）市场可行性

随着社会经济的发展，人们对房屋租赁的需求不断增长，特别是年轻人和外来务工人员。他们需要在短时间内找到合适的房源，而传统的租赁方式无法满足这一需求。基于SSM框架的房屋租赁管理系统，可以提供实时、准确的房源信息，简化租赁流程，满足市场需求。因此，从市场角度分析是可行的。

2.2 系统流程分析

系统流程是用一些特定的符合和线条来进行演示用户在使用系统时的过程，在进行系统分析的时候，业务流程可以帮助开发人员更好的理解业务，发现错误，完善系统。

2.2.1 用户登录流程

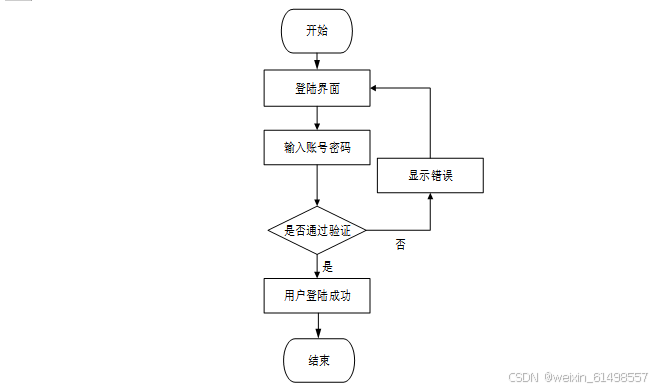

用户通过登录才能访问系统及权限以内的功能，对此将实现各种应用及管理等功能，用户登录流程图如下图2-1所示。

图2-1 登录流程图

2.2.2数据删除流程

如果系统里面存在一些没有用的数据，相关的管理人员还可以对这些数据进行删除，数据删除时流程图如下图2-3所示。

图2-2 数据删除流程图

2.3 系统功能分析

按照基于SSM的房屋租赁系统的角色，主要包括前台用户（租客用户、房东用户）和后台管理端用户（管理员、房东用户）这两大功能模块，各模块功能如下。

前台租客用户功能

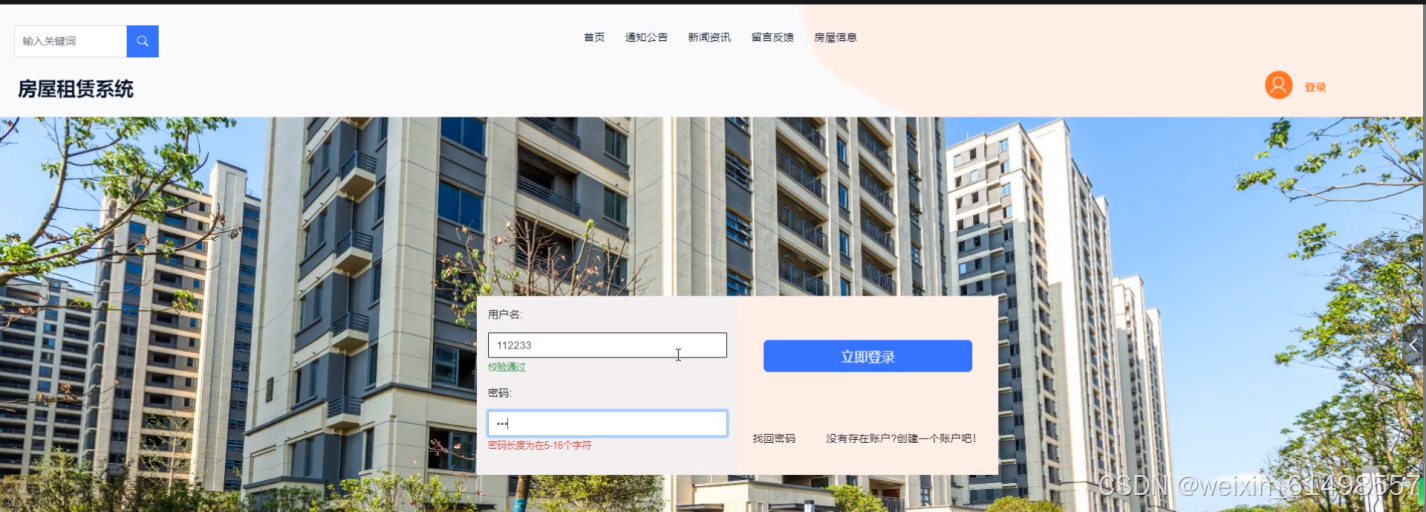

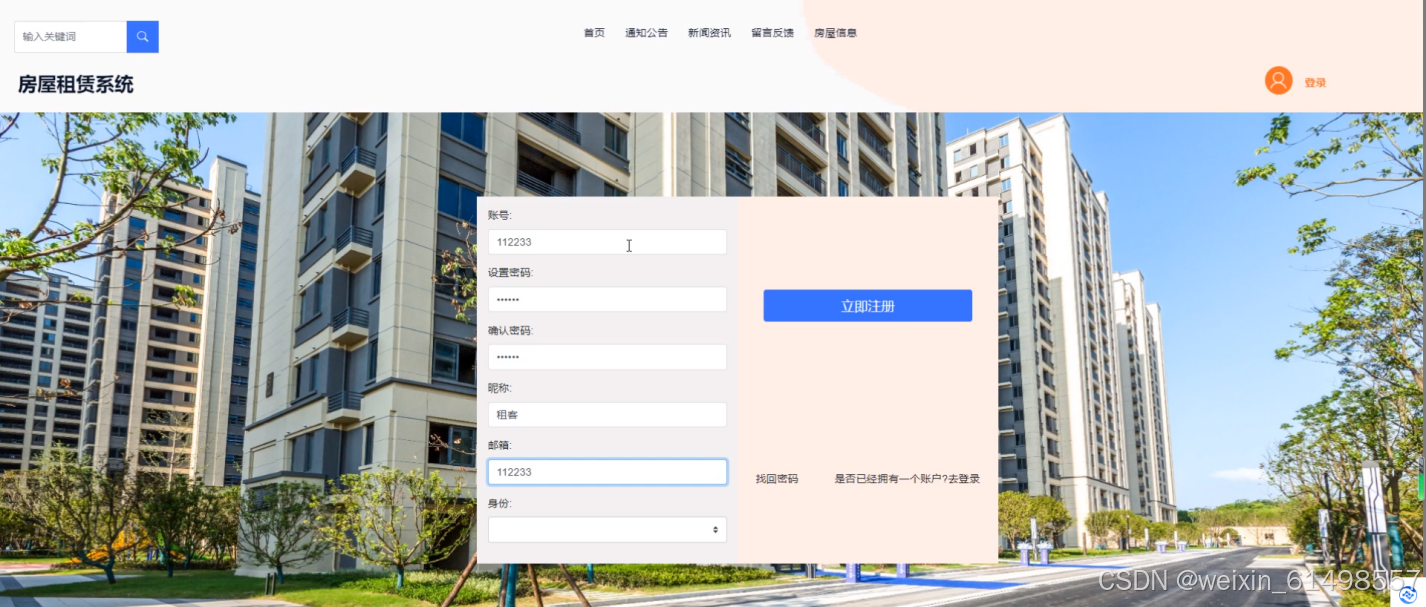

注册登录：租客可以通过注册成为系统用户，注册后可以用账号密码登录系统。

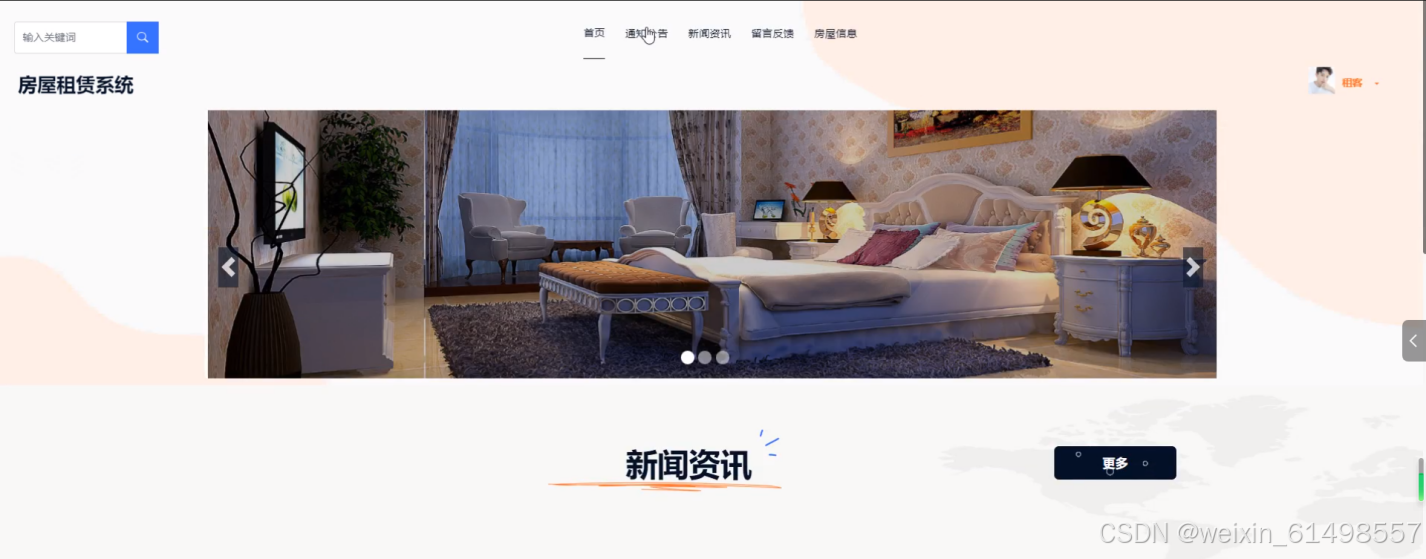

首页：首页界面是用户访问系统的入口页面,用户可以查看首页展示的轮播图、新闻资讯等信息。
通知公告：用户可以查看系统发布的网站公告、关于我们、联系方式、网站介绍等信息。

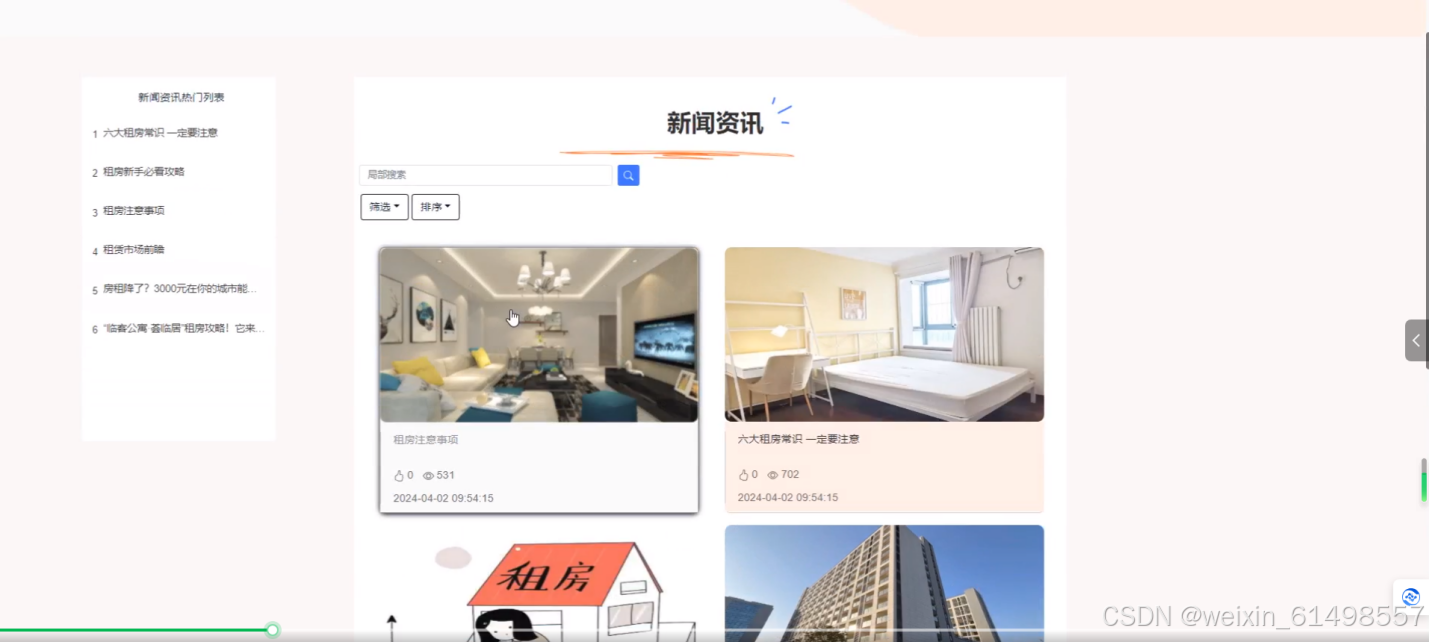

新闻资讯：用户可以查看新闻资讯列表中某个新闻的详情并可以点赞、收藏和评论。

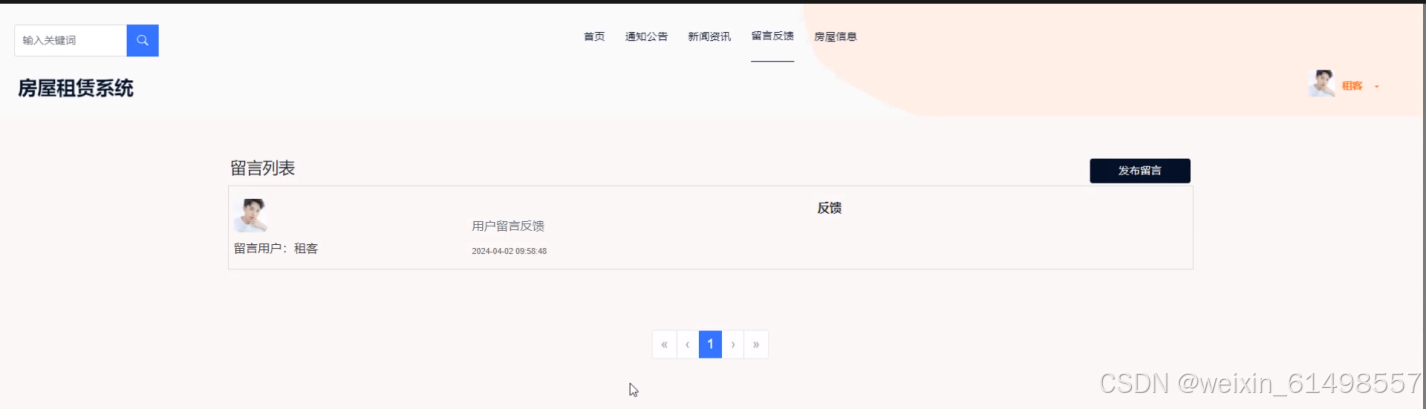

留言反馈：用户可以发布留言信息和查看留言反馈列表中某个用户的留言信息详情。

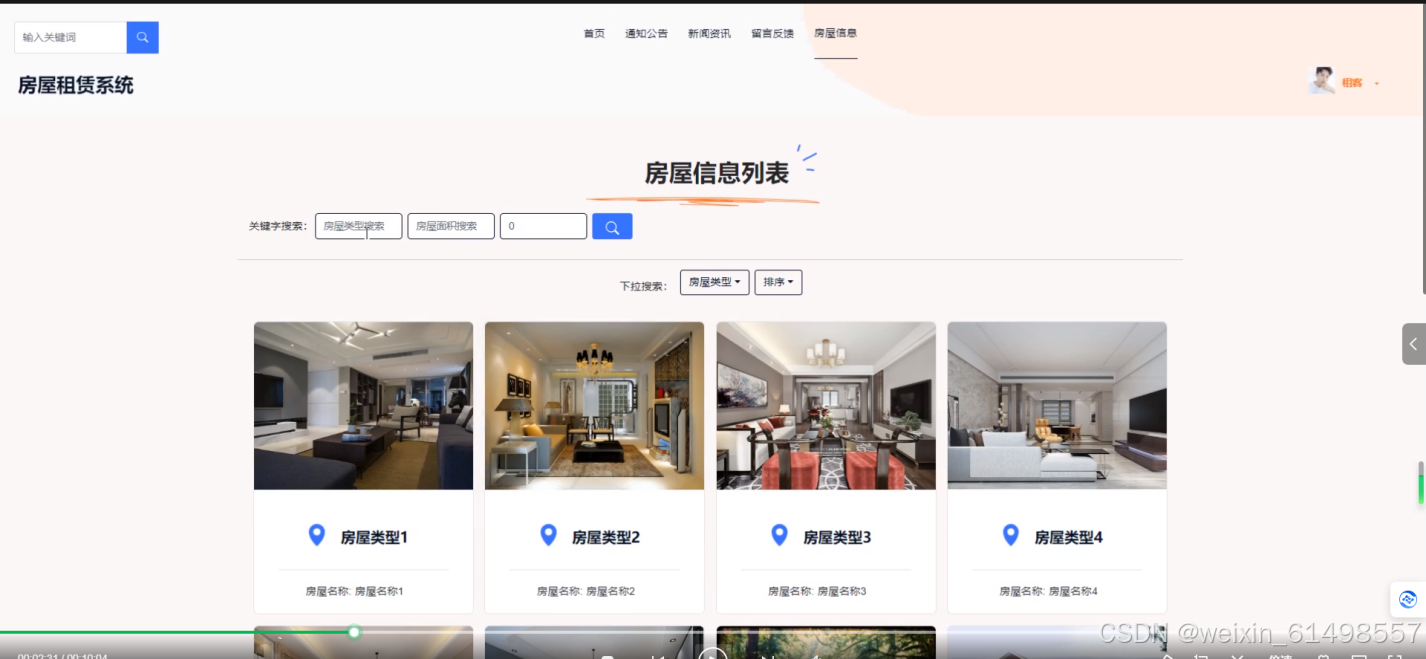

房屋信息：用户可以查看房屋信息列表中某一房屋的详情并可以预约看房、点赞、收藏和评论。

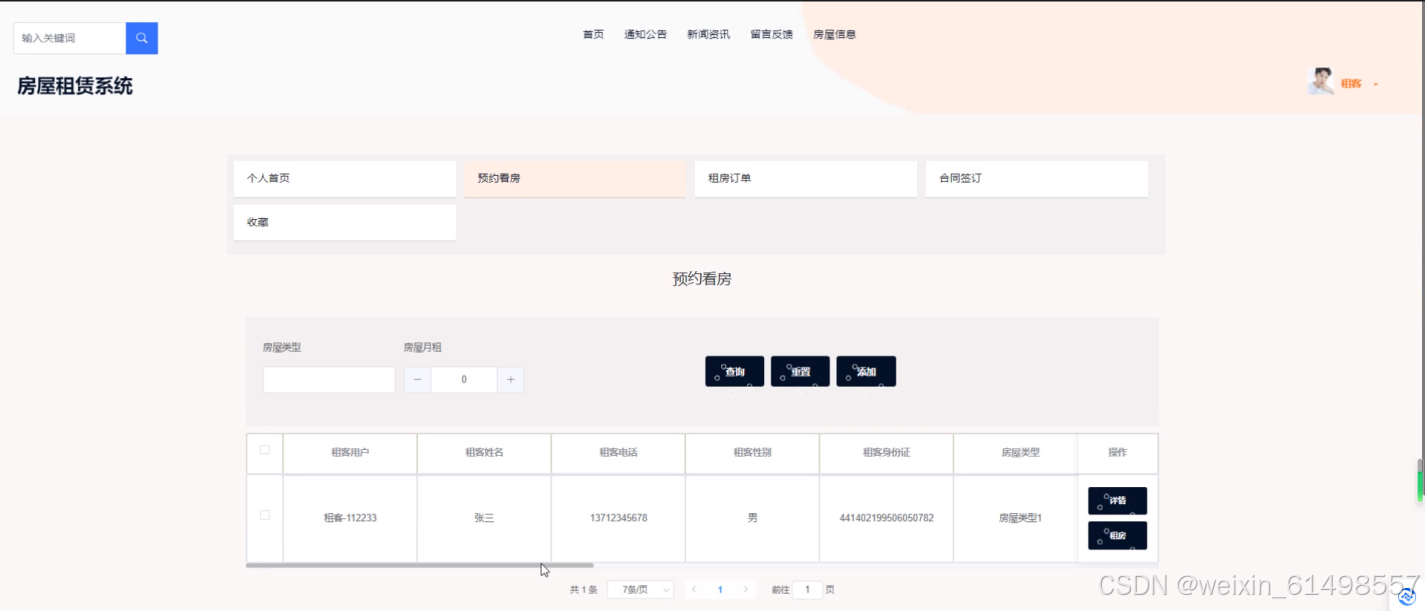

我的：用户点击我的头像的下拉菜单“我的账户”进入页面可以修改个人资料和登录密码；点击“个人中心”进入页面可以查看和管理个人首页、预约看房、租房订单、合同签订和收藏信息；点击“退出”即可退出系统登录。

前台房东用户功能

注册登录：房东可以通过注册成为系统用户，注册后可以用账号密码登录系统。
首页：首页界面是用户访问系统的入口页面,用户可以查看首页展示的轮播图、新闻资讯等信息。
通知公告：用户可以查看系统发布的网站公告、关于我们、联系方式、网站介绍等信息。
新闻资讯：用户可以查看新闻资讯列表中某个新闻的详情并可以点赞、收藏和评论。
留言反馈：用户可以发布留言信息和查看留言反馈列表中某个用户的留言信息详情。
房屋信息：用户可以查看房屋信息列表中某一房屋的详情并可以点赞、收藏和评论。
我的：用户点击我的头像的下拉菜单“我的账户”进入页面可以修改个人资料和登录密码；点击“个人中心”进入页面可以查看和管理个人首页、房屋信息、预约看房、租房订单、合同签订和收藏信息；点击“退出”即可退出系统登录。

后台管理员功能

登录：管理员可以通过在后台输入正确的账号和密码进行登录。
后台首页：管理员可以查看后台首页展示的相关信息。

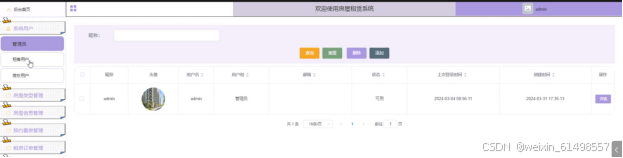

系统用户：管理员可以查看系统用户（管理员、租客用户、房东用户）列表中某个用户的详情，管理员可以对系统用户信息进行增删改查操作。

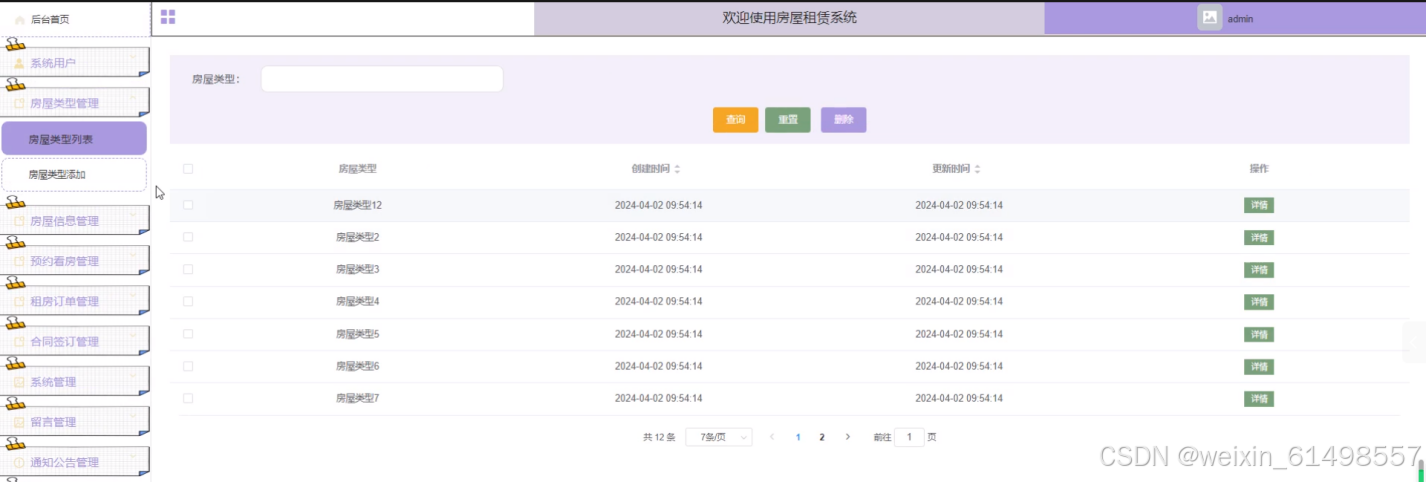

房屋类型管理：管理员可以查看房屋类型列表中某个类型的详情，可以对房屋类型信息进行增删改查操作。
房屋信息管理：管理员可以查看房屋信息列表中某个房屋的详情和评论，可以对房屋信息进行增删改查操作。
预约看房管理：管理员可以查看预约看房列表中某个用户的预约详情，可以对列表信息进行查询。重置和删除操作。
租房订单管理：管理员可以查看租房订单列表中某个用户的订单详情，可以对列表信息进行查询。重置和删除操作。

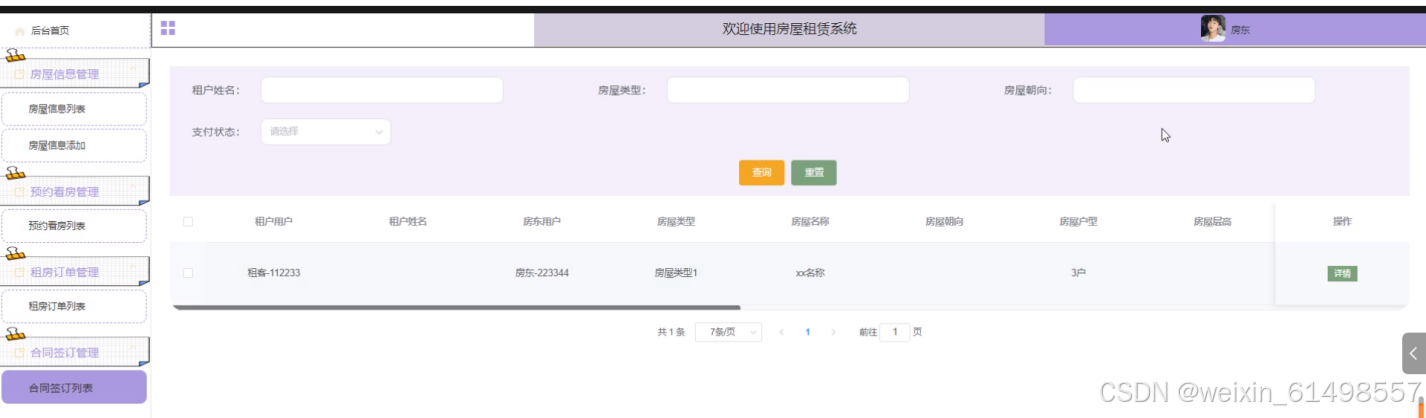

合同签订管理：管理员可以查看合同签订列表中某个用户的合同签订详情，可以对列表信息进行查询。重置和删除操作。
系统管理：管理人员在“系统管理”这一菜单下对轮播图进行管控，可以对轮播图信息进行增删改查操作。
留言管理：管理员可以查看留言反馈列表中某个用户的留言信息详情并可以回复，可以查询、重置和删除列表信息。

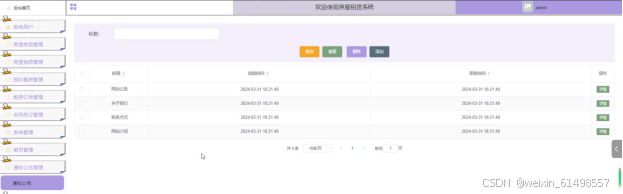

通知公告管理：管理员可以查看通知公告列表中某个通知公告的详情；可以对通知公告信息进行增删改查操作。

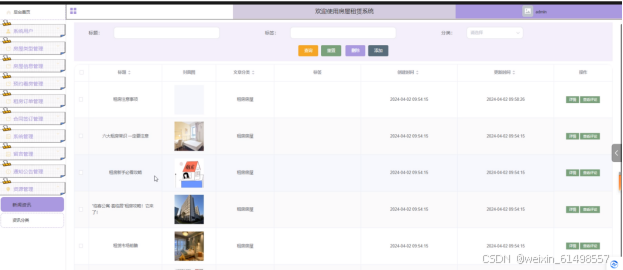

资源管理：在“资源管理”菜单管理员对新闻资讯和资讯分类信息进行管控，可以对新闻列表、资讯分类信息进行增删改查操作。
我的：管理员可以修改个人信息和登录密码；可以浏览网站首页；点击“退出”即可退出系统的登录。

后台房东用户功能

登录：房东可以用账号密码登录后台。
后台首页：用户可以查看后台首页展示的相关信息。
房屋信息管理：用户可以查看房屋信息列表中某个房屋的详情和评论，可以对房屋信息进行增删改查操作。
预约看房管理：用户可以查看预约看房列表中某个租客的预约看房详情，可以对列表信息进行查询和重置操作。

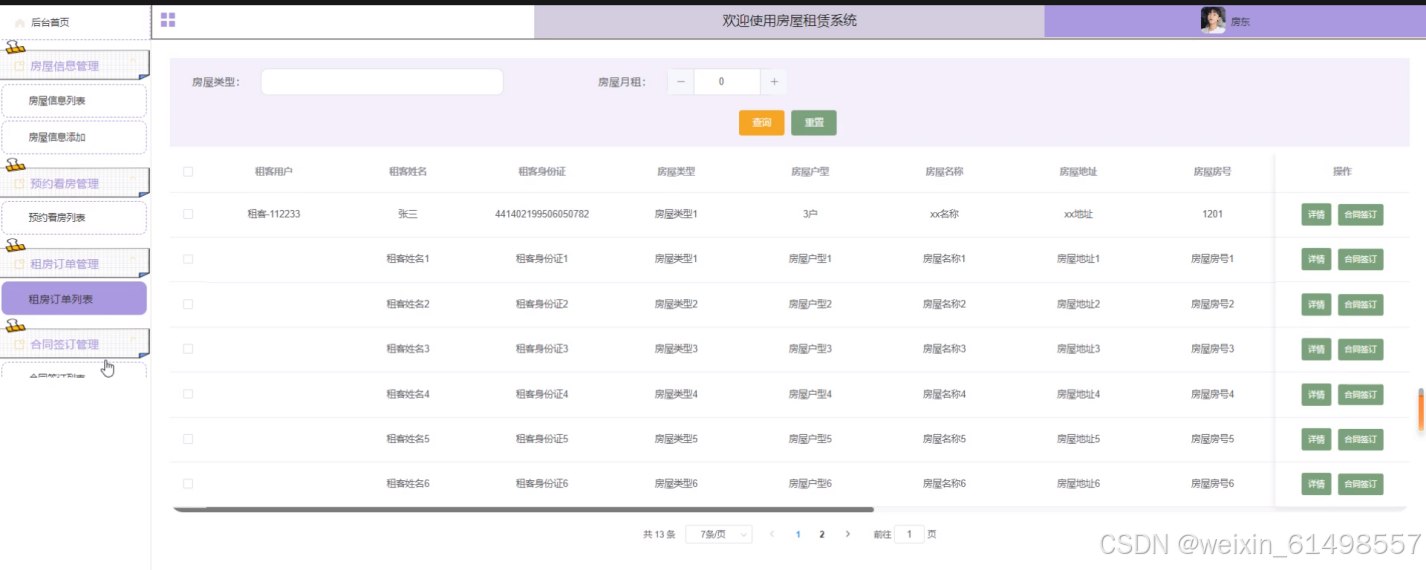

租房订单管理：用户可以查看租房订单列表中某个订单的详情并可以向用户发送合同签订信息，可以对列表信息进行查询、重置和删除操作。
合同签订管理：用户可以查看合同签订列表中某个租客的合同签订的详情，可以对列表信息进行查询和重置操作。
我的：用户可以修改个人信息和登录密码；可以浏览网站首页；点击“退出”即可退出系统的登录。

2.4 系统用例分析

通过2.3功能的分析，得出了本系统的用例图：

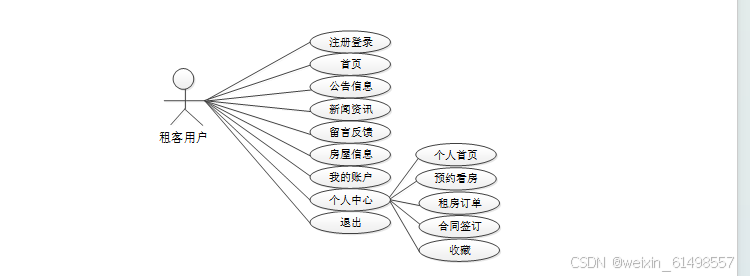

租客用户用例图如下图2-3所示。

图2-3 租客用户用例图

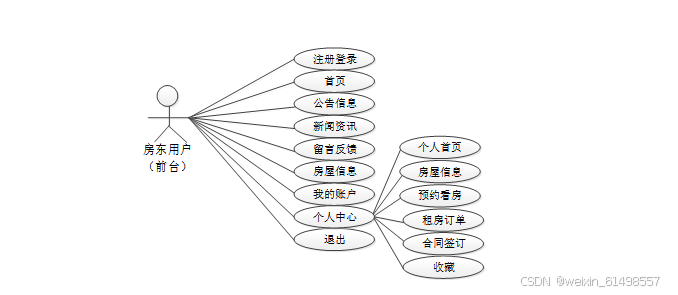

房东用户（前台）用例图如下图2-4所示。

图2-4 房东用户（前台）用例图

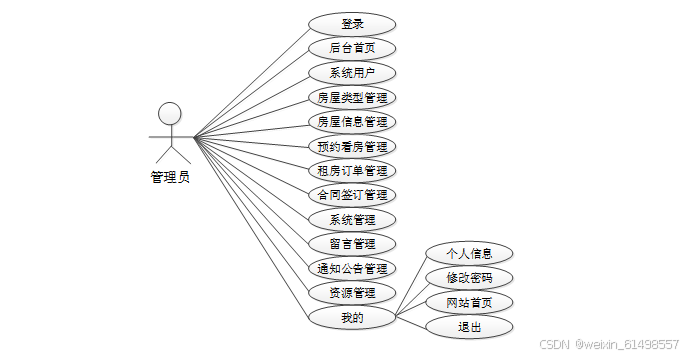

管理员用例图如下图2-5所示。

图2-5 管理员用例图

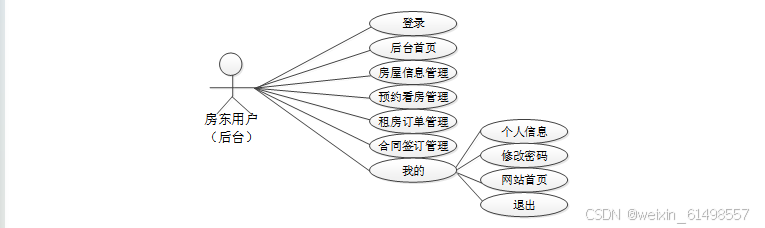

房东用户（后台）用例图如下图2-6所示。

图2-6房屋用户（后台）用例图

2.5本章小结

本章主要通过对基于SSM的房屋租赁系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括基于SSM的房屋租赁系统的架构设计、功能模块设计、数据库系统设计。

3.1 系统架构设计

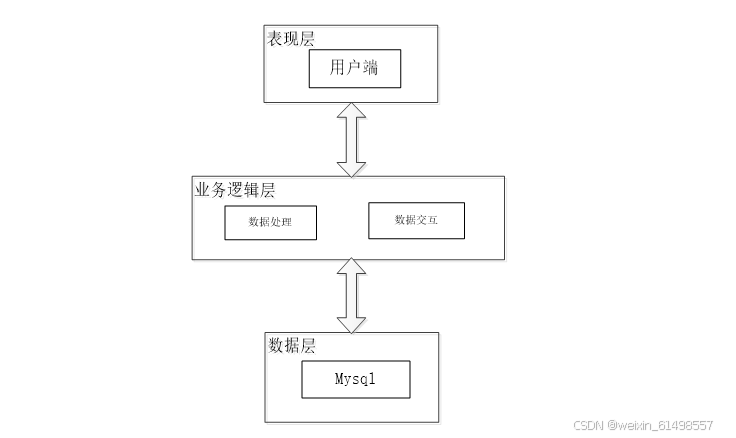

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的MySQL数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了系统中的用例。那么接下来就要开始对本系统的主要功能和数据库开始进行设计。基于根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

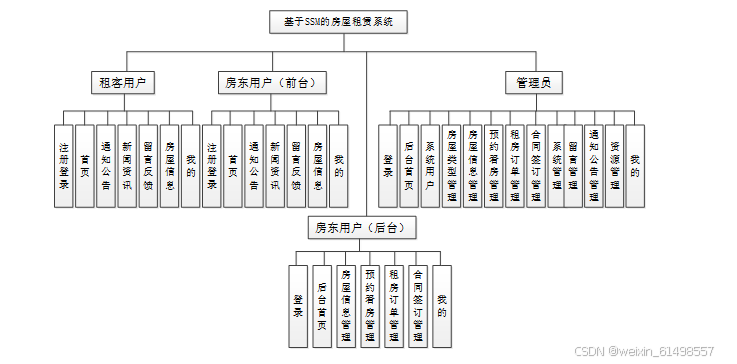

图3-2 系统功能模块图

3.2.2系统用户模块设计

用户模块是系统中一个重要的功能模块，它涉及用户的注册、登录、个人信息管理等操作。在用户模块设计中，我们将定义用户数据的结构和属性，包括用户名、密码、邮箱等。同时，还需要实现用户注册、登录、修改密码等功能，并对用户输入进行验证和处理。用户模块的结构图如下图3-3所示。

图3-3系统用户模块结构图

3.2.3房屋信息管理模块设计

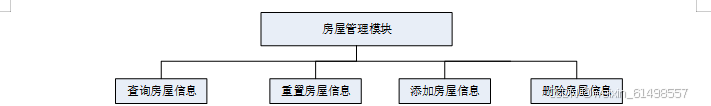

房屋信息管理模块是本系统中的重要功能之一。该模块的设计旨在提供对房屋信息的发布、编辑、删除和查看等管理功能，以便及时、准确地向系统用户发布相关的房屋信息。其模块功能结构图如下图3-4：

图3-4房屋信息管理模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

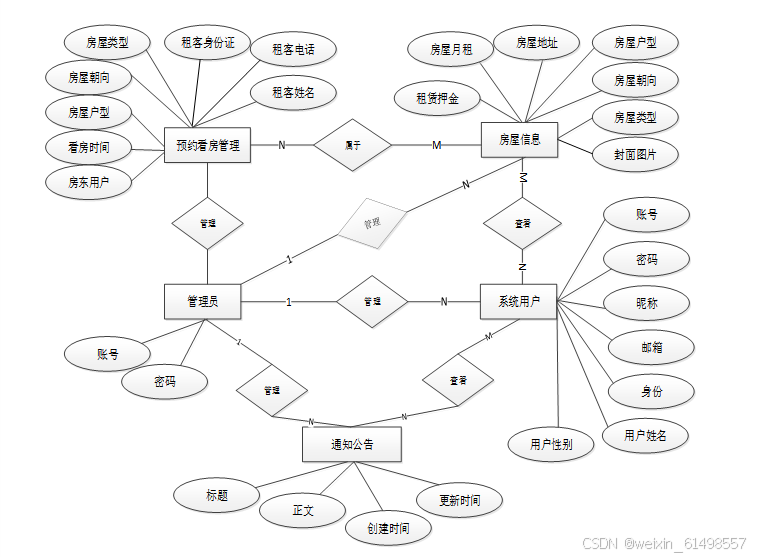

下面是整个基于SSM的房屋租赁系统中主要的数据库表总E-R实体关系图。

图3-5 系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中基于SSM的房屋租赁系统中总E-R关系图上得出一共需要创建很多个数据表。在此主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表book_a_room_viewing_appointment (预约看房)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	book_a_room_viewing_appointment_id	int	10	0	N	Y		预约看房ID
2	tenant_users	int	10	0	Y	N	0	租客用户
3	tenants_name	varchar	64	0	Y	N		租客姓名
4	tenants_phone_number	varchar	64	0	Y	N		租客电话
5	tenant_gender	varchar	64	0	Y	N		租客性别
6	tenant_id_card	varchar	64	0	Y	N		租客身份证
7	house_type	varchar	64	0	Y	N		房屋类型
8	the_area_where_the_house_is_located	varchar	64	0	Y	N		房屋所在区域
9	house_orientation	varchar	64	0	Y	N		房屋朝向
10	house_floor_height	varchar	64	0	Y	N		房屋层高
11	house_layout	varchar	64	0	Y	N		房屋户型
12	house_name	varchar	64	0	Y	N		房屋名称
13	house_address	varchar	64	0	Y	N		房屋地址
14	house_number	varchar	64	0	Y	N		房屋房号
15	monthly_housing_rent	varchar	64	0	Y	N		房屋月租
16	lease_deposit	varchar	64	0	Y	N		租赁押金
17	open_home	date	10	0	Y	N		看房时间
18	landlord_users	int	10	0	Y	N	0	房东用户
19	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表contract_signing (合同签订)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	contract_signing_id	int	10	0	N	Y		合同签订ID
2	tenant_users	int	10	0	Y	N	0	租客用户
3	tenants_name	varchar	64	0	Y	N		租客姓名
4	landlord_users	int	10	0	Y	N	0	房东用户
5	house_type	varchar	64	0	Y	N		房屋类型
6	house_name	varchar	64	0	Y	N		房屋名称
7	house_orientation	varchar	64	0	Y	N		房屋朝向
8	the_area_where_the_house_is_located	varchar	64	0	Y	N		房屋所在区域
9	house_layout	varchar	64	0	Y	N		房屋户型
10	house_floor_height	varchar	64	0	Y	N		房屋层高
11	house_address	varchar	64	0	Y	N		房屋地址
12	monthly_housing_rent	varchar	64	0	Y	N		房屋月租
13	number_of_lease_months	varchar	64	0	Y	N		租赁月数
14	lease_deposit	varchar	64	0	Y	N		租赁押金
15	lease_time	date	10	0	Y	N		租赁时间
16	contract_documents	varchar	255	0	Y	N		合同文件
17	contract_remarks	text	65535	0	Y	N		合同备注
18	pay_state	varchar	16	0	N	N	未支付	支付状态
19	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表house_type (房屋类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	house_type_id	int	10	0	N	Y		房屋类型ID
2	house_type	varchar	64	0	Y	N		房屋类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表housing_information (房屋信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	housing_information_id	int	10	0	N	Y		房屋信息ID
2	landlord_users	int	10	0	Y	N	0	房东用户
3	landlords_phone_number	varchar	64	0	Y	N		房东电话
4	house_type	varchar	64	0	Y	N		房屋类型
5	house_address	varchar	64	0	Y	N		房屋地址
6	the_area_where_the_house_is_located	varchar	64	0	Y	N		房屋所在区域
7	house_orientation	varchar	64	0	Y	N		房屋朝向
8	house_layout	varchar	64	0	Y	N		房屋户型
9	house_name	varchar	64	0	Y	N		房屋名称
10	house_floor_height	varchar	64	0	Y	N		房屋层高
11	housing_area	varchar	64	0	Y	N		房屋面积
12	house_number	varchar	64	0	Y	N		房屋房号
13	suitable_number_of_people	varchar	64	0	Y	N		适合人数
14	monthly_housing_rent	varchar	64	0	Y	N		房屋月租
15	lease_deposit	varchar	64	0	Y	N		租赁押金
16	house_pictures	varchar	255	0	Y	N		房屋图片
17	introduction_to_the_house	text	65535	0	Y	N		房屋简介
18	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
19	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表landlord_users (房东用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	landlord_users_id	int	10	0	N	Y		房东用户ID
2	landlords_name	varchar	64	0	Y	N		房东姓名
3	landlord_gender	varchar	64	0	Y	N		房东性别
4	landlords_phone_number	varchar	64	0	Y	N		房东电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表message (留言板)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	message_id	int	10	0	N	Y		留言板ID:
2	user_id	int	10	0	N	N	0	用户ID:
3	title	varchar	64	0	Y	N		标题:
4	content	longtext	2147483647	0	N	N		内容:
5	nickname	varchar	32	0	N	N		昵称:
6	avatar	varchar	255	0	Y	N		头像:
7	email	varchar	125	0	Y	N		留言者邮箱
8	phone	varchar	11	0	Y	N		留言者手机号码
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
11	reply	longtext	2147483647	0	Y	N		回复
12	reply_state	tinyint	4	0	Y	N	0	回复状态

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表rental_orders (租房订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	rental_orders_id	int	10	0	N	Y		租房订单ID
2	tenant_users	int	10	0	Y	N	0	租客用户
3	tenants_name	varchar	64	0	Y	N		租客姓名
4	tenant_id_card	varchar	64	0	Y	N		租客身份证
5	the_area_where_the_house_is_located	varchar	64	0	Y	N		房屋所在区域
6	house_type	varchar	64	0	Y	N		房屋类型
7	house_layout	varchar	64	0	Y	N		房屋户型
8	house_orientation	varchar	64	0	Y	N		房屋朝向
9	house_floor_height	varchar	64	0	Y	N		房屋层高
10	house_name	varchar	64	0	Y	N		房屋名称
11	house_address	varchar	64	0	Y	N		房屋地址
12	house_number	varchar	64	0	Y	N		房屋房号
13	monthly_housing_rent	varchar	64	0	Y	N		房屋月租
14	number_of_lease_months	varchar	64	0	Y	N		租赁月数
15	lease_deposit	varchar	64	0	Y	N		租赁押金
16	lease_time	date	10	0	Y	N		租赁时间
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表tenant_users (租客用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	tenant_users_id	int	10	0	N	Y		租客用户ID
2	tenants_name	varchar	64	0	Y	N		租客姓名
3	tenants_phone_number	varchar	64	0	Y	N		租客电话
4	tenant_gender	varchar	64	0	Y	N		租客性别
5	tenant_id_card	varchar	64	0	Y	N		租客身份证
6	examine_state	varchar	16	0	N	N	已通过	审核状态
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表the_area_where_the_house_is_located (房屋所在区域)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	the_area_where_the_house_is_located_id	int	10	0	N	Y		房屋所在区域ID
2	the_area_where_the_house_is_located	varchar	64	0	Y	N		房屋所在区域
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个基于SSM的房屋租赁系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 系统详细设计与实现

4.1租客用户功能模块

4.1.1用户注册界面

用户注册界面用于新用户进行账号注册，用户需要填写必要的个人信息并选择合适的用户名和密码。注册界面应该进行输入验证和数据格式检查，确保用户提供有效的信息。系统会对输入的信息进行验证，验证通过后即可完成注册。其界面展示如下图4-1所示。

图4-1用户注册界面图

注册代码如下：

@PostMapping("register")

public Map<String, Object> signUp(HttpServletRequest request) throws IOException {

Map<String, String> query = new HashMap<>();

Map<String,Object> map = service.readBody(request.getReader());

query.put("username",String.valueOf(map.get("username")));

List list = service.selectBaseList(service.select(query, new HashMap<>()));

if (list.size()>0){

return error(30000, "用户已存在");

}

map.put("password",service.encryption(String.valueOf(map.get("password"))));

service.insert(map);

return success(1);

}

4.1.2用户登录界面

用户登录界面用于已注册用户进行账号登录，用户需要输入正确的用户名和密码才能成功登录系统。登录界面应对用户的输入进行验证，并提供密码找回的选项。其界面如下图4-2所示。

图4-2用户登录界面图

登录代码如下：

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

QueryWrapper wrapper = new QueryWrapper<User>();

Map<String, String> map = new HashMap<>();

4.1.3首页界面

首页界面是用户访问系统的入口页面，它展示系统的主要功能和特色。系统首页以上中下的布局进行展示，上方是系统的导航栏，中间是轮播图，下面是新闻资讯等信息。其界面展示如下图4-3所示。

图4-3 首页界面图

4.1.4 新闻资讯界面

用户可以查看新闻资讯列表中某个新闻的详情并可以点赞、收藏和评论；支持通过关键字搜索、局部搜索等方式查找新闻资讯信息。其界面如下图4-4所示。

图4-4 新闻资讯界面图

4.1.5 留言反馈界面

用户可以查看留言反馈列表中某个用户的留言信息详情。点击“发布留言”进入页面填写标题、留言内容信息后点击“提交”即可完成留言的发布。支持通过关键字搜索查看留言信息。其界面如下图4-5所示。

图4-5 留言反馈界面图

4.1.6 房屋信息界面

用户可以查看房屋信息列表中某一房屋的详情并可以预约看房、点赞、收藏和评论。支持通过关键字搜索、下拉搜索方式查找房屋信息。其界面如下图4-6所示。

图4-6 房屋信息界面图

4.1.7个人中心界面

用户点击我的头像的下拉菜单“个人中心”进入页面可以查看和管理个人首页、预约看房、租房订单、合同签订和收藏信息。可以查看预约看房列表中某个信息的详情，点击“租房”进入页面填写租赁月数、租赁时间等信息后点击“提交”即可完成订单的提交；可以查看合同签订列表中某个订单的合同签订的详情，点击“支付”可以通过微信、支付宝等方式完成该订单的费用支付；可以查询、重置和添加预约看房、租房订单信息；可以查询和重置合同签订信息；可以查看或删除收藏列表信息。其界面如下图4-7所示。

图4-7个人中心界面图

添加的代码如下：

@PostMapping("/add")

@Transactional

public Map<String, Object> add(HttpServletRequest request) throws IOException {

service.insert(service.readBody(request.getReader()));

return success(1);

}

@Transactional

public Map<String, Object> addMap(Map<String,Object> map){

service.insert(map);

return success(1);

}

4.2房东用户功能模块

4.2.1前台个人中心界面

用户点击我的头像的下拉菜单“个人中心”进入页面可以查看和管理个人首页、房屋信息、预约看房、租房订单、合同签订和收藏信息。可以查看房屋信息列表中某个房屋信息的详情和评论，可以对房屋信息进行增删改查操作；可以查看租房订单列表中某个订单的详情并提交合同签订信息；可以查询、重置和添加预约看房、合同签订信息；可以查询和重置租房订单信息；可以查看或删除收藏列表信息。其界面如下图4-8所示。

图4-8个人中心界面图

上传文件的代码如下：

@PostMapping("/upload")

public Map<String, Object> upload(@RequestParam(value = "file",required=false) MultipartFile file,HttpServletRequest request) {

log.info("进入方法");

if (file.isEmpty()) {

return error(30000, "没有选择文件");

}

try {

//判断有没路径，没有则创建

String filePath = request.getSession().getServletContext().getRealPath("\\") +"upload\\";

File targetDir = new File(filePath);

if (!targetDir.exists() && !targetDir.isDirectory()) {

if (targetDir.mkdirs()) {

log.info("创建目录成功");

} else {

log.error("创建目录失败");

}

String fileName = file.getOriginalFilename();

int lastIndexOf = fileName.lastIndexOf(".");

String suffix = fileName.substring(lastIndexOf);

fileName = IdWorker.getId()+suffix;

File dest = new File(filePath + fileName);

log.info("文件路径:{}", dest.getPath());

log.info("文件名:{}", dest.getName());

file.transferTo(dest);

JSONObject jsonObject = new JSONObject();

jsonObject.put("url", "/api/upload/" + fileName);

return success(jsonObject);

} catch (IOException e) {

log.info("上传失败：{}", e.getMessage());

}

return error(30000, "上传失败");

}

4.2.2后台租房订单管理界面

用户可以查看租房订单列表中某个订单的详情并可以向用户发送合同签订信息，可以对列表信息进行查询、重置和删除操作。其界面如下图4-9所示。

图4-9租房订单管理界面图

删除的代码如下：

@PostMapping("/set")

@Transactional

public Map<String, Object> set(HttpServletRequest request) throws IOException {

service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

return success(1);

}

4.2.3后台合同签订管理界面

用户可以查看合同签订列表中某个租客的合同签订的详情，可以对列表信息进行查询和重置操作。其界面如下图4-10所示。

图4-10合同签订管理界面图

4.3管理员功能模块

4.3.1系统用户界面

管理员可以查看系统用户（管理员、租客用户、房东用户）列表中某个用户的详情，管理员可以对系统用户信息进行查询、重置、添加和删除操作。其界面如下图4-11所示。

图4-11系统用户界面图

4.3.2房屋类型管理界面

管理员可以添加房屋类型信息，可以查看房屋类型列表中某个类型的详情，可以对列表信息进行查询、重置和删除操作。其界面如下图4-12所示。

图4-12房屋类型管理界面图

4.3.3系统管理界面

管理人员在“系统管理”这一菜单下对轮播图进行管控，可以对轮播图信息进行查询、重置、添加和删除操作。其界面如下图4-13所示。

图4-13系统管理界面图

4.3.4通知公告管理界面

通知公告管理界面是管理员用来管理系统中的通知公告的界面。管理员可以通过该界面进行通知公告的创建、编辑、发布和删除等操作，以便向用户传达各种重要信息、公告、更新或事件等内容。其界面如下图4-14所示。

图4-14通知公告管理界面图

4.3.5资源管理界面

在“资源管理”菜单管理员对新闻资讯和资讯分类信息进行管控。管理员可以查看新闻列表中某一新闻的详情和评论信息，可以查看资讯分类列表中某一分类的详情，可以对新闻列表、资讯分类信息进行查询、重置、添加和删除操作。其界面如下图4-15所示。

图4-15资源管理界面图

5系统测试

5.1测试目的

系统测试的目的是确保系统的功能完整、性能稳定，并验证系统是否符合预期的设计和需求。通过系统测试，可以发现和修复潜在的错误和缺陷，提高系统的质量和可靠性。同时，系统测试还可以评估系统在不同条件下的性能表现，包括并发性能、响应时间和容错能力等。通过全面的系统测试，可以确保系统在正式上线前达到高品质的状态。

5.2 测试用例

系统测试包括：用户登录功能测试、新闻资讯查看功能测试、房屋信息添加功能测试、密码修改功能测试，如表5-1、5-2、5-3、5-4所示：

用户登录功能测试：

表5-1 用户登录功能测试表

测试用例编号	测试描述	预期结果	实际结果	是否通过
TC001	使用正确的用户名和密码进行登录	成功登录系统，跳转到用户首页	登录成功，跳转到用户首页	通过
TC002	使用不存在的用户名进行登录	显示错误提示信息：用户名不存在	显示错误提示信息：用户名不存在	通过
TC003	使用正确的用户名和错误的密码进行登录	显示错误提示信息：密码错误	显示错误提示信息：密码错误	通过
TC004	不输入用户名和密码直接点击登录按钮	显示错误提示信息：用户名和密码不能为空	显示错误提示信息：用户名和密码不能为空	通过

新闻资讯查看功能测试：

表5-2 新闻资讯查看功能测试表

测试用例编号	测试描述	预期结果	实际结果	是否通过
TC001	打开新闻资讯页面，检查是否能够正确展示新闻资讯列表信息	新闻资讯列表显示正确	新闻资讯列表显示正确	通过
TC002	点击新闻资讯查看按钮，检查是否能正常打开页面	新闻资讯详情页面显示正确	新闻资讯详情页面显示正确	通过
TC003	检查新闻资讯搜索功能	根据关键字搜索到相关新闻资讯并正确展示	根据关键字搜索到相关新闻资讯并正确展示	通过

管理员添加房屋信息界面测试：

表5-3 管理员添加房屋信息界面测试表

测试用例编号	测试描述	预期结果	实际结果	是否通过
TC001	使用合法的信息添加一个新的房屋信息	房屋信息成功添加到系统	房屋信息成功添加到系统	通过
TC002	使用已存在的房屋名称添加一个房屋信息	显示错误提示信息：房屋名称已存在	显示错误提示信息：房屋名称已存在	通过
TC003	添加房屋信息时不输入必填信息	显示错误提示信息：必填字段不能为空	显示错误提示信息：必填字段不能为空	通过
TC004	使用不存在的关键字进行搜索	搜索结果为空	搜索结果为空	通过

表5-4密码修改功能测试表

测试用例编号	测试描述	预期结果	实际结果	是否通过
TC001	输入正确的原密码和新密码进行修改	密码成功修改	密码成功修改	通过
TC002	输入错误的原密码和新密码进行修改	显示错误提示信息：原密码错误	显示错误提示信息：原密码错误	通过
TC003	不输入原密码和新密码直接点击修改按钮	显示错误提示信息：密码不能为空	显示错误提示信息：密码不能为空	通过

5.3 测试结果

通过编写基于SSM的房屋租赁系统的测试用例，已经检测完毕系统测试包括：用户登录功能测试、新闻资讯查看功能测试、房屋信息添加功能测试、密码修改功能测试，通过这四大模块为基于SSM的房屋租赁系统的设计与实现的后期推广运营提供了强力的技术支撑。

6 结论

在基于SSM的房屋租赁系统开发之前，需要先对用户的具体需求进行分析。包括系统的可行性分析、功能需求分析以及其他需求等。在可行性分析过程中，对系统实现的技术性、经济性等方面进行了分析。总体上证明了系统实施的可行性。

本文总结了基于SSM的房屋租赁系统开发背景与意义，然后阐述了系统的具体业务需求，并根据系统需求对系统结构以及功能模块等进行了详细地设计，将整个系统划分为多个不同的功能模块。在分析系统功能需求时，对整个系统的总体架构以及功能模块等进行了分析，并选择合适的系统开发技术完成了对各个模块的开发工作。系统开发完成之后进行了部署，同时进行了系统的测试过程，通过测试证明了系统在功能以及性能等方面都达到了预期的要求，具有较高的稳定性与可靠性。

参考文献

[1]宋蕙帆.基于SSM的精准就业服务平台设计与实现[J].科技创新与应用,2024,14(08):102-105.

[2]吕玫霞,张海韬,丁洁琼,等.基于SSM框架的交通气象站监控系统[J].中国交通信息化,2024,(S1):389-391+400.

[3]袁爱平,陈畅,孙士兵,等.基于SSM框架的高校学生信息管理系统设计与实现[J].工业控制计算机,2023,36(12):127-129.

[4]张佳佳.房屋租赁推荐系统的研究与实现[D].西京学院,2022.

[5]闫银娟.基于SSM的房屋租赁系统的设计与实现[J].电脑知识与技术,2022,18(33):38-41.

[6]魏子钦,梁艳美,单豫洲.基于JavaEE的房屋租赁系统[J].信息与电脑(理论版),2021,33(24):137-139.

[7]刘文卓.基于区块链的房屋租赁系统的设计与实现[D].华中科技大学,2022.

[8]唐苏旭.基于SpringBoot的房屋租赁系统的设计与实现[D].首都经济贸易大学,2021.

[9]陈湘瑾,孙瑜鸿,祖子帅,等.基于JSP开发技术的信息化房屋租赁系统[J].科学技术创新,2021,(09):106-107.

[10]刘佳乐,赵雨,厚露露等.基于Java Web的学生信息管理系统[J].现代信息科技,2023,7(19):21-24.

[11]张晨.基于Java Web的反序列化信息安全漏洞挖掘研究[J].成都航空职业技术学院学报,2022,38(03):50-53.

[12]任健,兰全祥.类型转换在JavaWeb中的应用浅析[J].信息技术与信息化,2022,(07):125-128.

[13]黄丽萍.基于Java的Web软件程序框架分层设计探讨[J].信息记录材料,2022,23(07):74-76.

[14]Liang C .School Vehicle Management System Based on JAVA Language[J].Academic Journal of Computing Information Science,2023,6(9):

[15] Sunday O B ,Nduka O S . MySQL Database Server: Deploying Software Application to Enhance Visibility and Accountability [J]. Current Journal of Applied Science and Technology, 2023, 42 (4): 16-23.

[16] Hongying Z .A Study on the Design of English Speaking Examination System Based on SSM Framework[J].Journal of Sensors,2022,2022

[17]尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.

[18]赵停停.基于MySQL数据库技术的Web动态网页设计研究[J].信息与电脑(理论版),2023,35(17):174-176.

[19]邓阳名,顾潇,梁爱媚.基于Java语言的数据库访问技术应用研究[J].中国新通信,2023,25(08):83-85.

[20]宋旸.使用Java语言开发Web应用软件的知识探讨[J].中国设备工程,2022,(14):121-123.

致谢

首先，我要感谢我的论文指导老师。在论文完成的整个过程中，指导老师始终给予我无微不至的关爱与指导。在论文写作的过程中，导师那耐心细致的指导，以及提出的具有建设性的意见，都给予了我极大的帮助，让我受益匪浅。导师严谨的治学态度、敬业精神以及高水平的教学能力，都给我树立了追求卓越的典范，这对我以后的人生道路和学业成就都产生了极大的积极影响。

此外，我还要感谢我班的同学们，他们既是我的同窗好友，又是我的良师益友。正是由于你们的支持和关怀，使得我在大学期间的学习和生活都变得异常充实。感谢那些在大学期间给予我帮助的所有老师和同学们，是你们给予了我在学业道路上的前进动力。

当然，我也不能忘记我的父母，是他们用无私的爱抚养我成人。你们的养育之恩我将永生难忘，将来我一定会用我的成绩回报你们。在成长的道路上，我会不断努力，不负众望，用实际行动来回报你们对我的期望。
