eNSP的简单配置及使用

目录

一.系统的初步构建及IP地址分配

二.测试同一领域终端是否连通

三.设置路由器网关地址及终端连通测试

四.搭建网页服务器及浏览器测试

五.DNS域名解析服务器的设置方法

---

一.系统的初步构建及IP地址分配

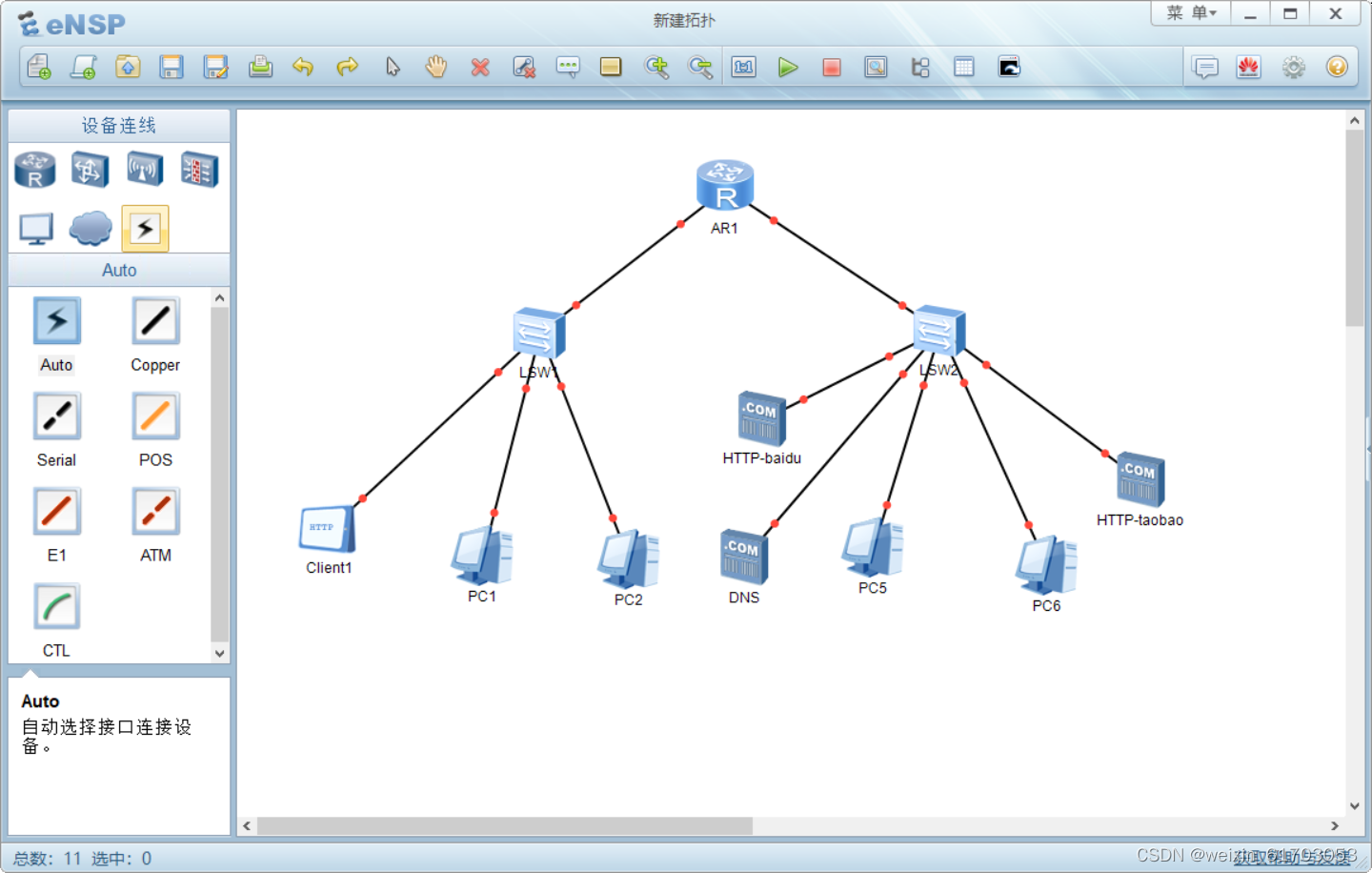

1.1 根据需求建立模拟网络系统

1.2 为每一台设备在可设置范围内设定IP地址，以及标注子网掩码用以区分网络位和主机位

以PC1为例：

二.测试同一领域终端是否连通

启动开关尝试使用其中一台PC，去呼叫同一广播域内的其他终端

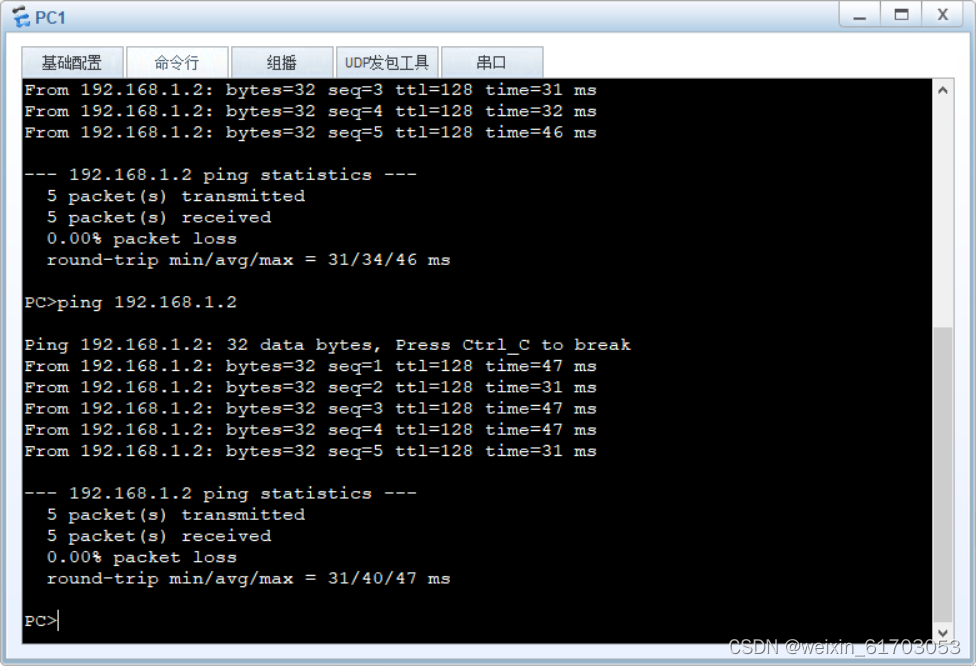

eg：PC1通过IP地址呼叫PC2，并得到应答

同理，在路由器右侧测试均为连通状态：

三.设置路由器网关地址及终端连通测试

3.1目标：测试不同广播域的终端是否能够连通，

首先要设置路由器的两端网关接口（以路由器左端接口为例）：

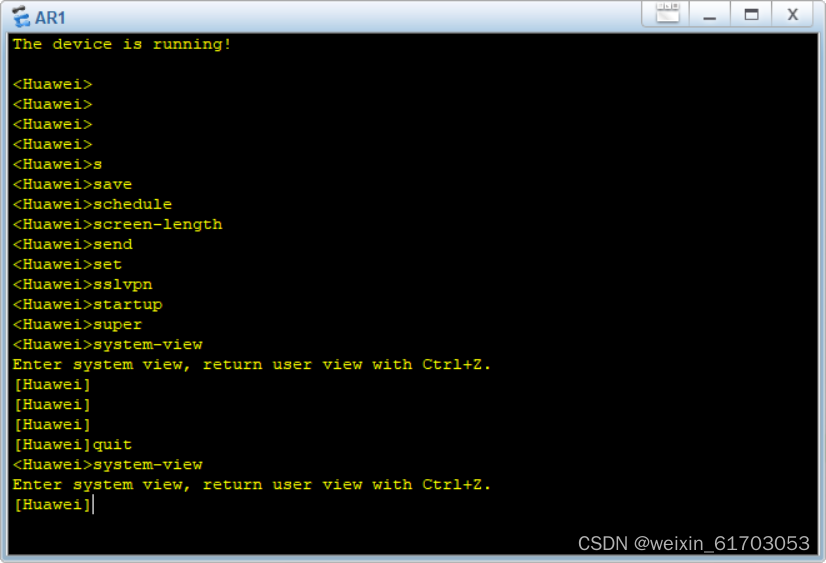

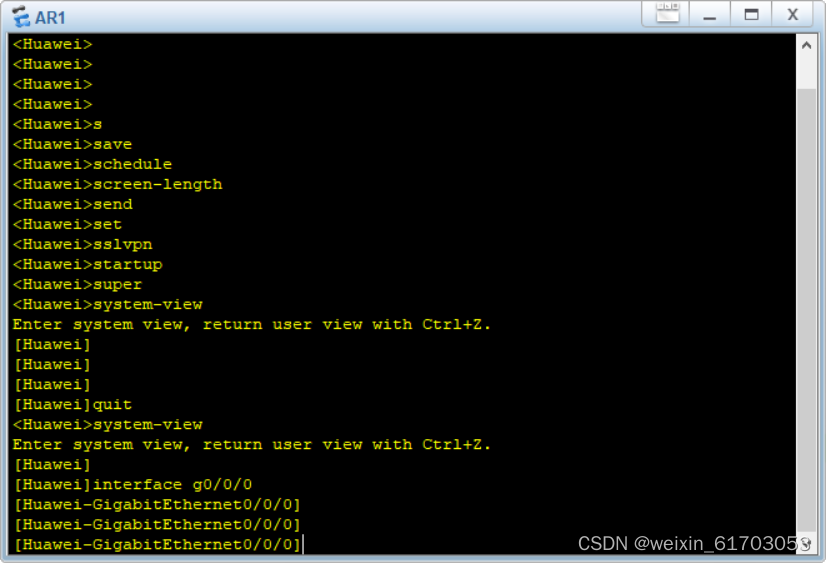

（1）由第一级配置系统视图，爬楼至第二级配置用户视图

（2）再由指令进入第三级配置

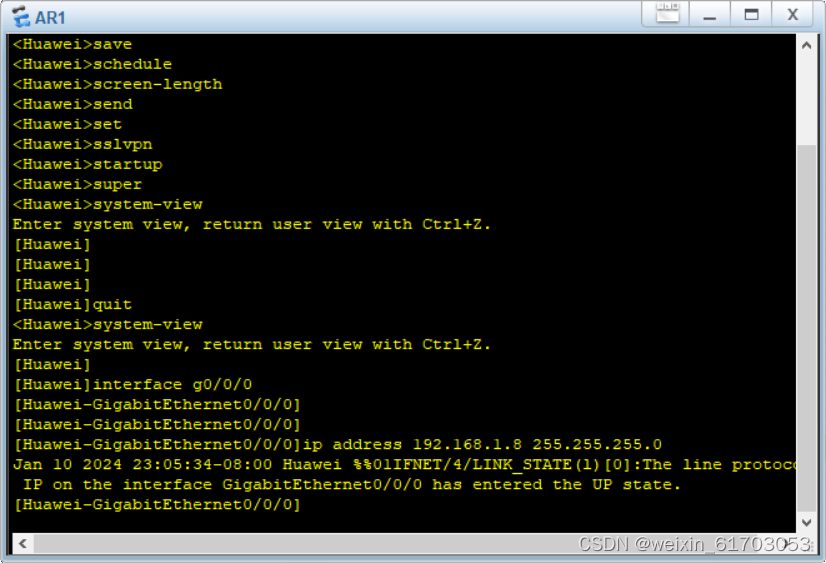

（3）开始设置路由器左端网关IP地址及子网掩码（勿忘）！！

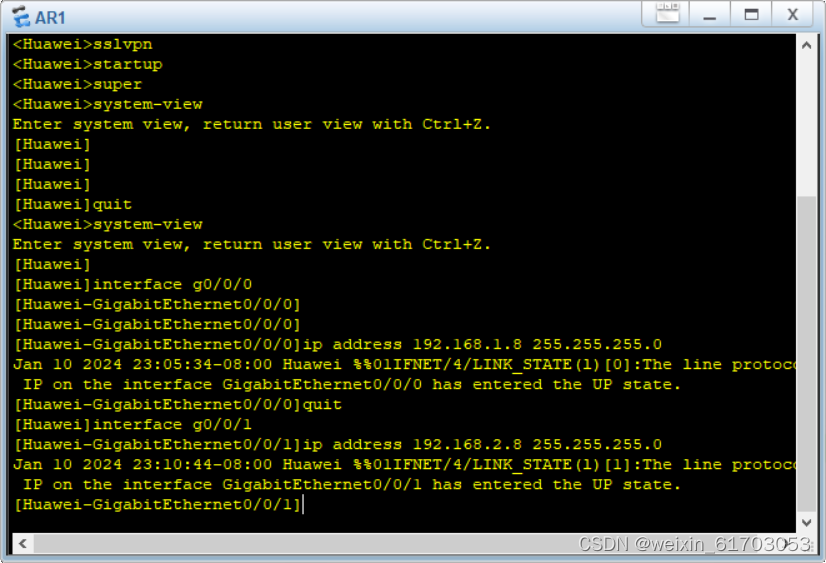

（4）返回第二级配置，同理设置右端网关接口：

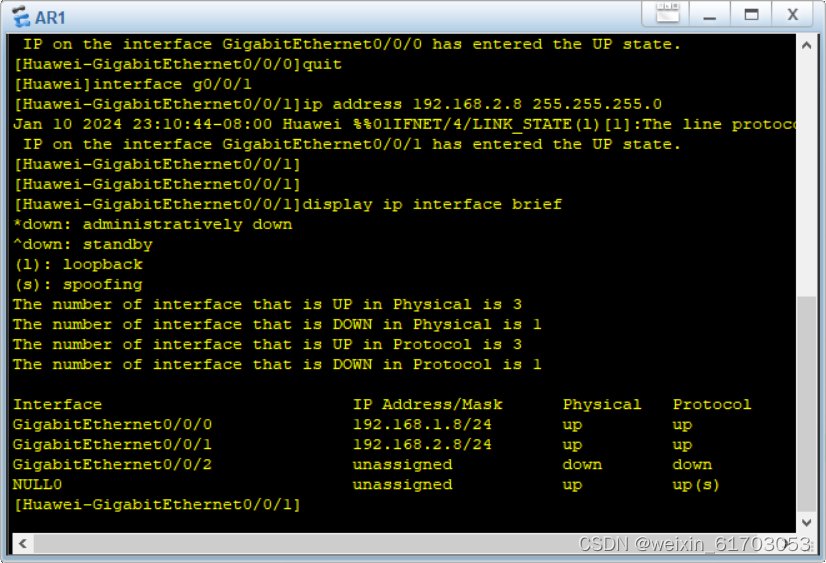

（5）查看路由器设置好的网关接口：

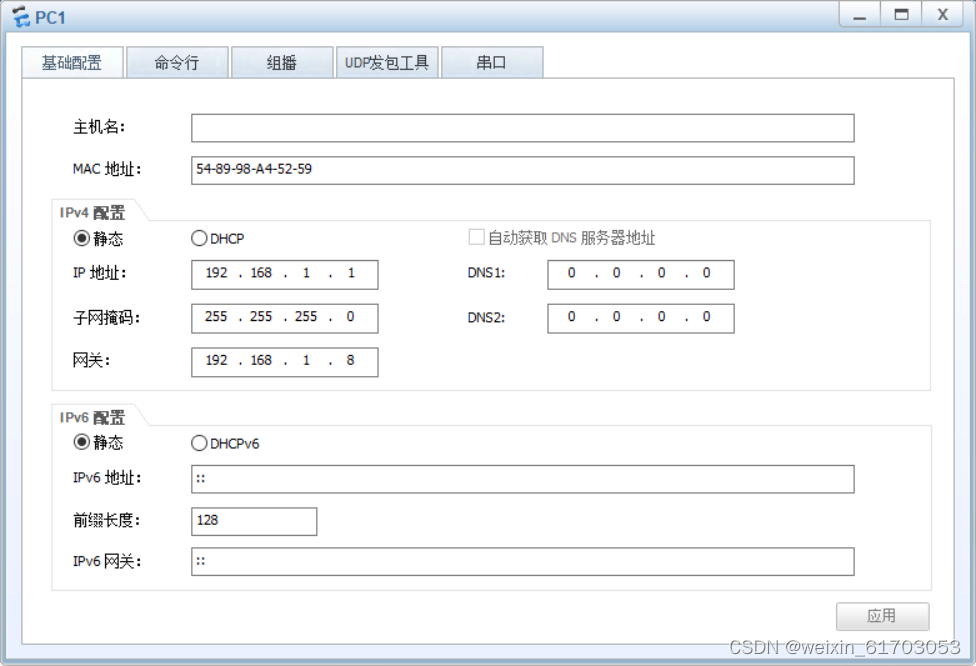

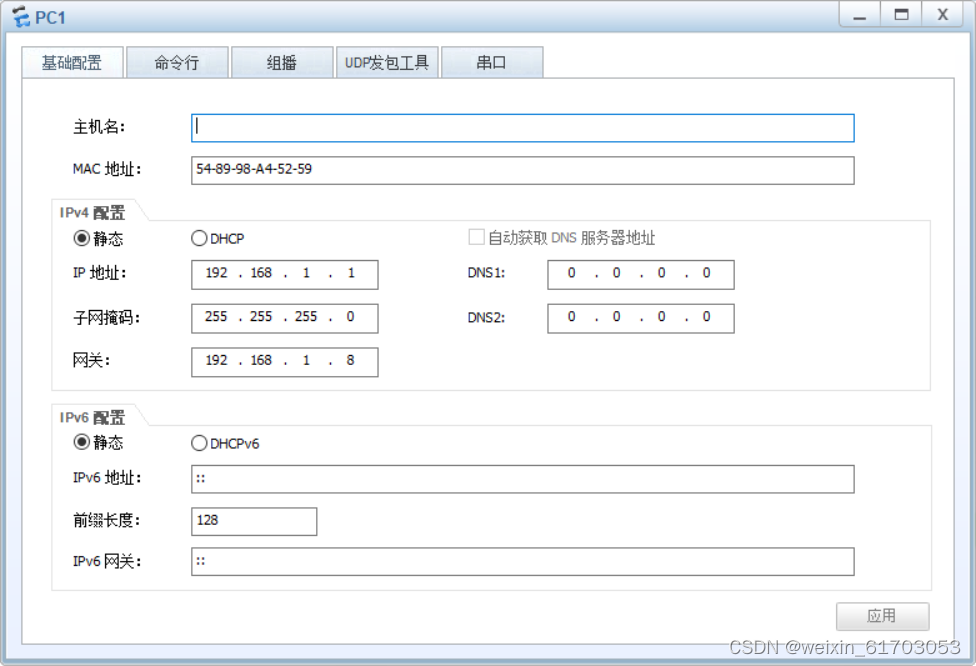

（6）  设置终端的网关IP地址（以左侧为例）：

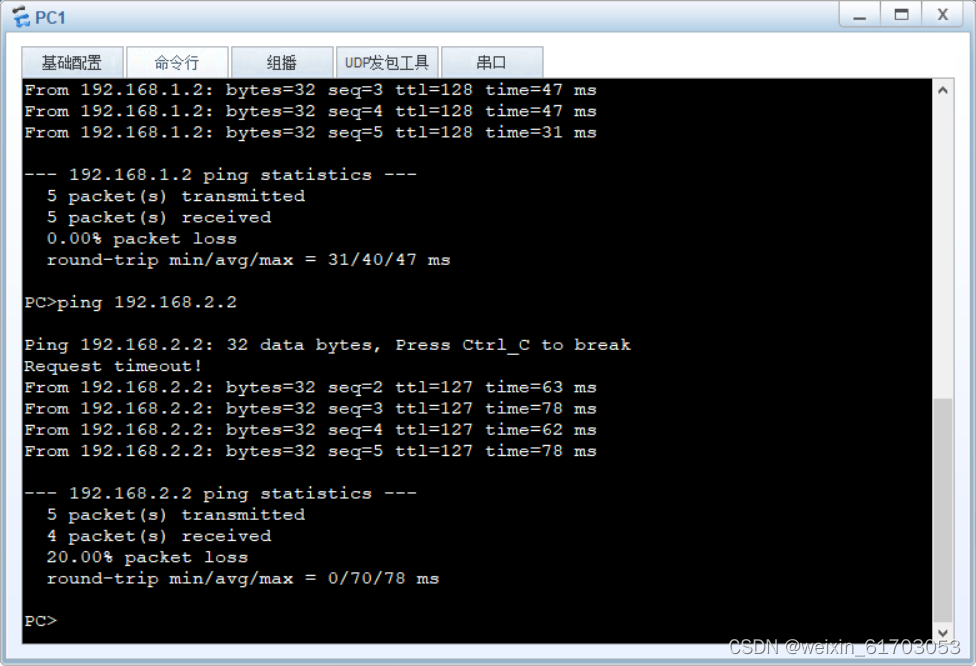

（7）测试整体系统是否连通，举例用PC1呼叫PC6

注:第一次呼叫超时原因是由于只知道网关IP地址，未能获取其MAC地址，通过ARP协议广播查询，由反馈后得知MAC地址，后续正常呼叫。

四.搭建网页服务器及浏览器测试

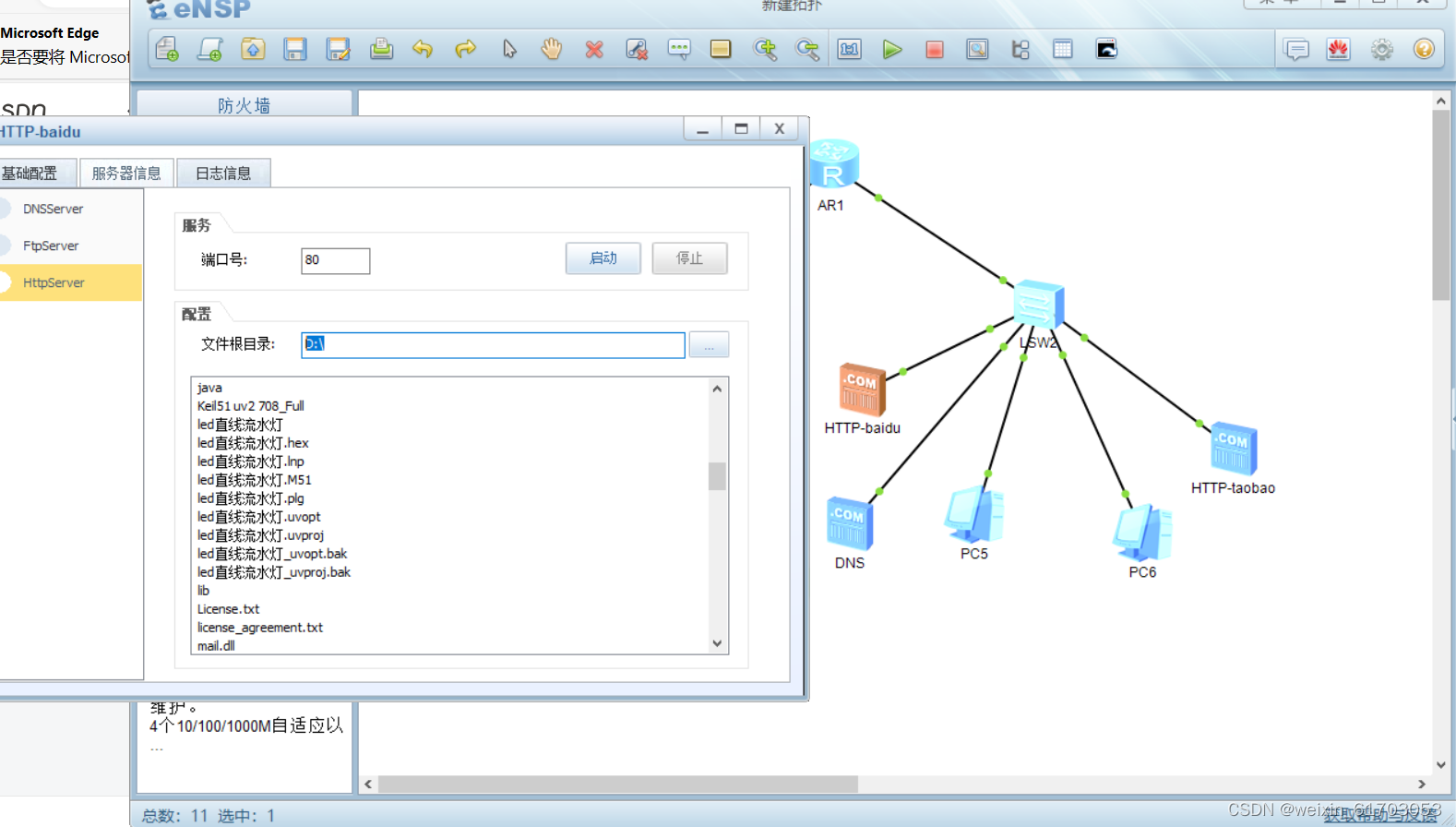

4.1 搭建访问网页服务器流程：打开服务器信息页面--->选择HttpServer--->文件根目录设置来源，点击启动，即可根据该服务器的IP地址进行访问页面。（淘宝访问服务器搭建同理）

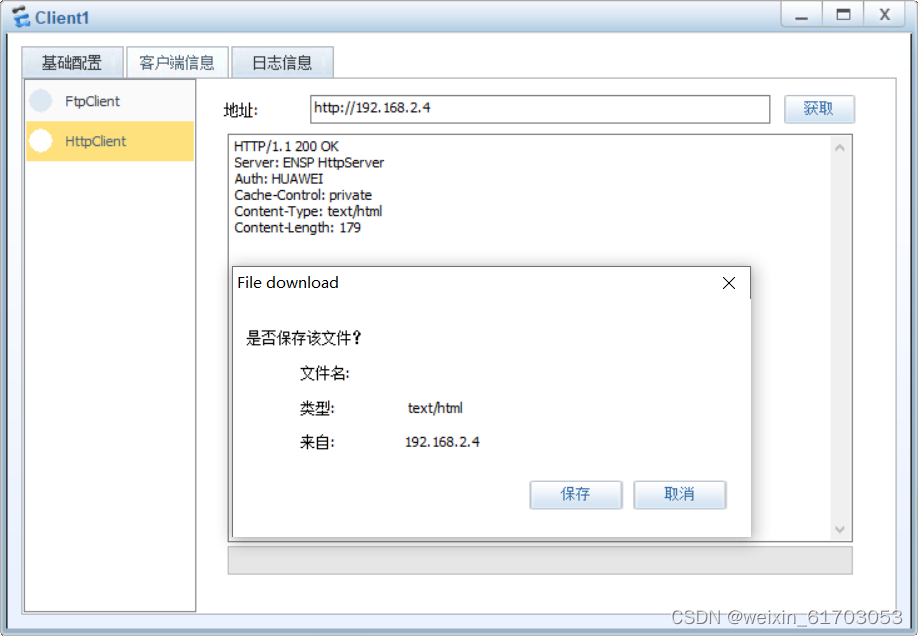

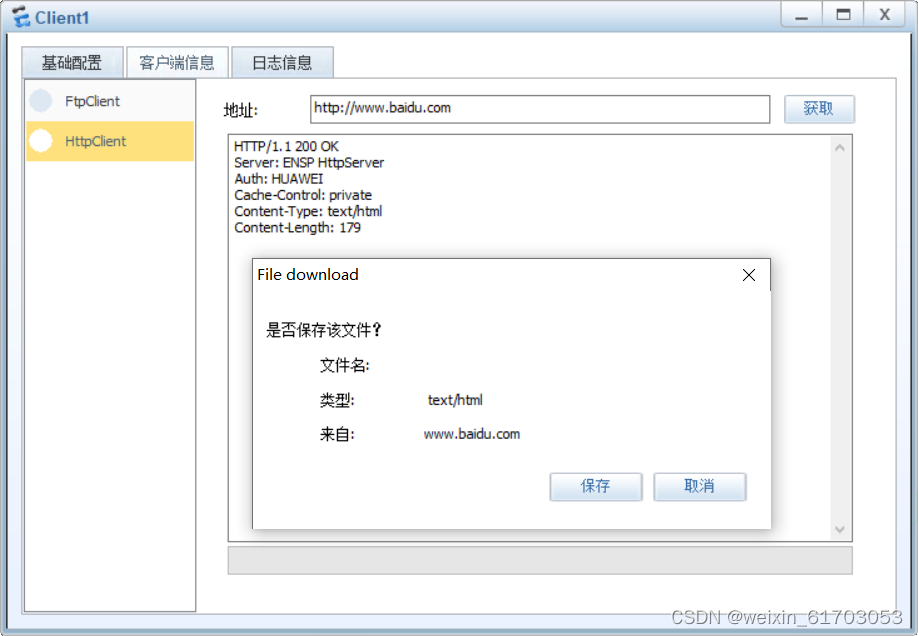

4.2 在浏览器（client1）当中通过查询百度的IP地址，可正常访问该页面

五.DNS域名解析服务器的设置方法

在日常使用过程中，许多页面IP地址通常庞杂难记，故设置一台DNS域名解析服务器，便于访问

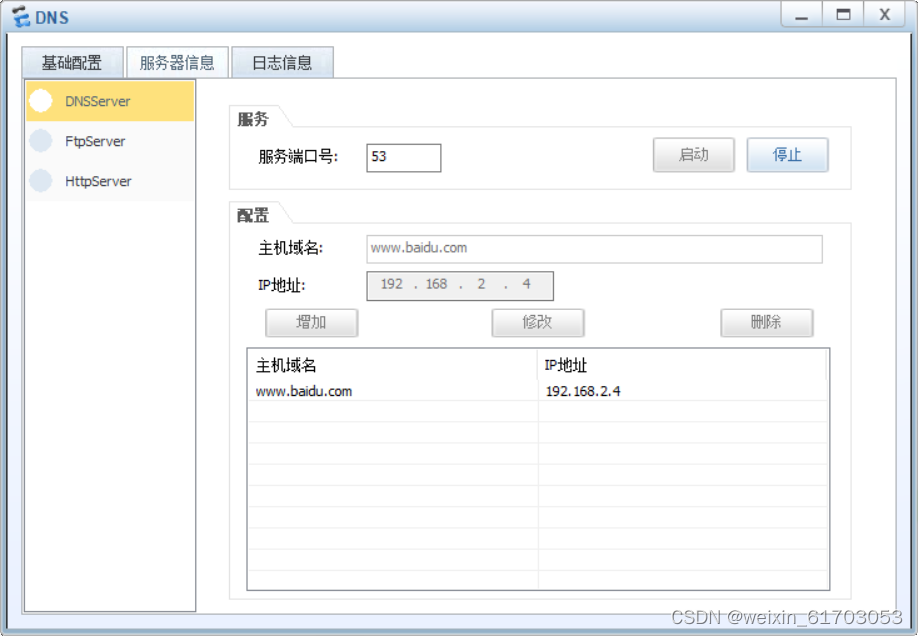

流程:选择DNSServer--->设置域名并添加页面IP地址，点击启动，DNS即可正常运作

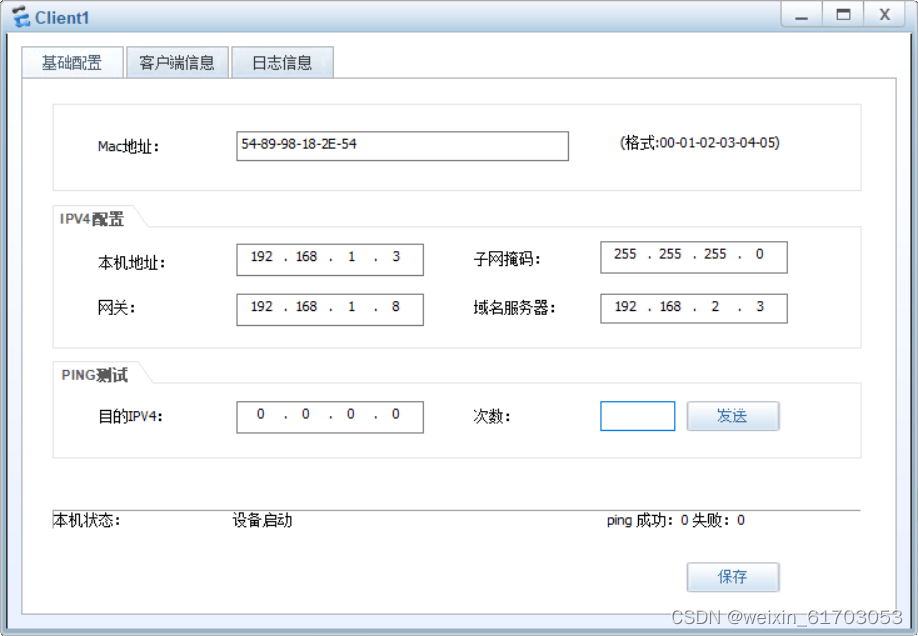

同时要在浏览器配置中设置DNS的IP地址，才能够引用！

此时DNS可以通过网址直接访问页面

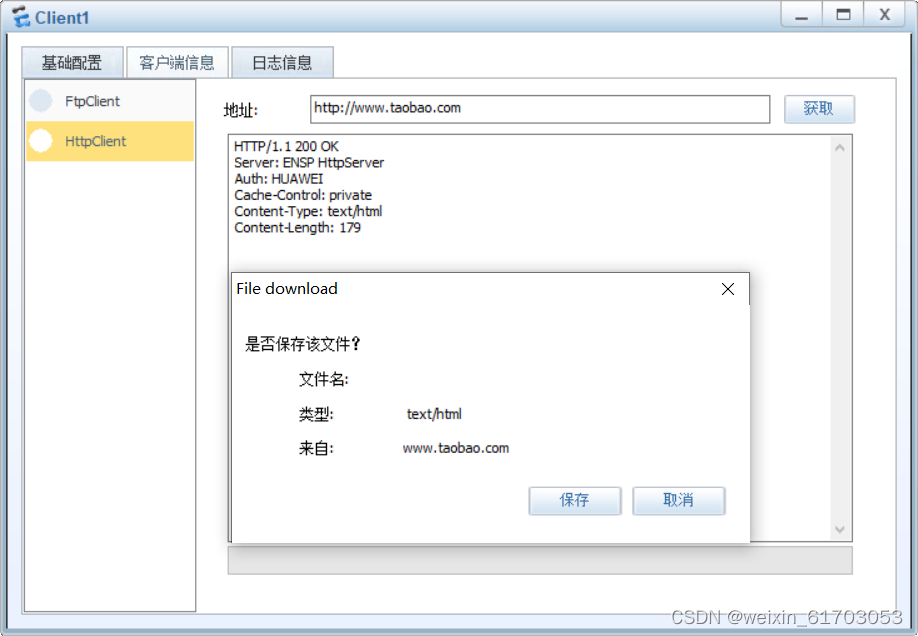

同理在DNS服务器中设置添加淘宝的IP地址：

浏览器依然可以正常搜索

至此一个简易的网络系统模型建立完成，可以实现：

1.同一广播域或通过路由器实现不同广播域内终端电脑的信息交互。

2.客户端可通过网页IP地址或者借助DNS域名解析服务器进行不同页面的访问。
