Android-View-invalidate 绘制流程

转载地址：https://juejin.cn/post/7100121390090551332

背景

Invalidate() 是 Android 中 View 的方法，通常我们使用它来完成UI的刷新，

作用

如果这个 View 可见那么 onDraw() 方法将在未来某个时间点被调用。

问题

invalidate() 会触发那些 view 的重绘，invalidate() 绘制流程是如何实现的？

我们带着问题来从源码开始分析：

源码分析

一、View 与 ViewGroup 的层级

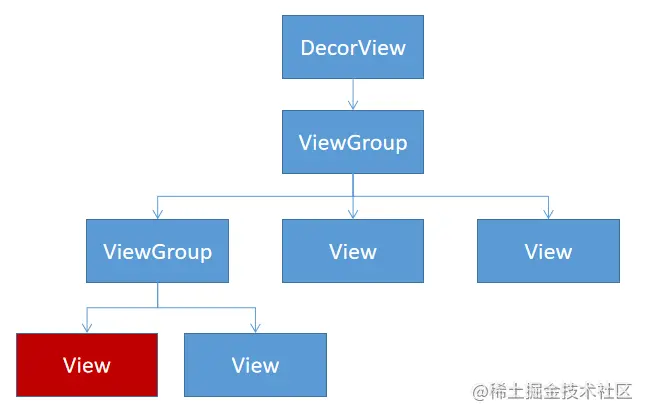

在 Android 中 View 是以树形结构组织的，下图相信大家都不陌生，那么我们调用红色View的 invalidate() 会发生什么？

1.1 View.invalidate()

方法入口:

public void invalidate() {
    invalidate(true);
}

参数：

• l,t,r,b 是 View 的大小
• invalidateCache: 设置 View 的缓存是否失效，通常情况下是 ture, 当 View 的大小改变时为 false
• fullInvalidate: 默认为 true

void invalidateInternal(int l, int t, int r, int b, boolean invalidateCache,
        boolean fullInvalidate) {
        ...

        final AttachInfo ai = mAttachInfo;
        // 改 View 的父布局
        final ViewParent p = mParent;
        if (p != null && ai != null && l < r && t < b) {
            // 记录需要绘制的范围 damge ，该区域为 View 尺寸
            final Rect damage = ai.mTmpInvalRect;
            damage.set(l, t, r, b);
            // 调用父布局的 invalidateChild()
