Express是一种用于计算机辅助设计 (CAD) 的领域建模语言。它是一种声明式、基于规则的语言，用于描述和定义CAD系统中的实体、属性、关系、函数、约束和逻辑等方面。Express语言在CAD领域被广泛使用，被ISO标准化，其中包括了STEP（标准化产品交换格式）的标准。

Express语言的语法类似于C语言和Pascal语言，使用关键字和符号来表示变量、运算符、函数等。它允许定义实体、属性和关系，可以实现自动化的设计和分析，支持各种几何和非几何实体。Express还支持面向对象编程，可以定义类和继承关系，也支持模块化和可重用性的设计。

Express语言的优点包括可读性强、可维护性高、可扩展性强、可重用性高、跨平台支持、可编程性强等。因此，它被广泛应用于CAD软件开发、数据交换、工程分析、数字孪生等领域。

express语言的使用手册

express语言它的主要作用是定义和描述3D几何和拓扑信息，并用于将CAD数据和PLM数据进行传输和共享。以下是Express语言的部分使用手册：

Express语言的基本语法：

Express语言基本语法遵循面向对象的原则，使用实体、属性和关系来描述3D几何和拓扑信息。语法主要分为实体类型定义、属性定义、实体关系定义和函数定义四个部分。

2.实体类型定义：

实体类型定义用于定义一个实体的几何和拓扑属性。一个实体类型由一个名称、一个或多个属性和一个或多个超类（基类）组成。例如：

ENTITY cylinder;

SUBTYPE OF (solid);

radius : positive_length_measure;

height : positive_length_measure;

END_ENTITY;

3. 属性定义：

属性定义用于定义一个实体的某种特定属性，例如长度、面积、颜色等。属性可以是实数、整数、布尔值、字符串等类型。例如：

ATTRIBUTE radius : positive_length_measure;

4. 实体关系定义：

实体关系定义用于定义实体之间的关系，例如包含、属于、连接等。例如：

ENTITY line;

SUBTYPE OF (curve);

pnt : ARRAY [1:2] OF point;

DERIVE dir : vector := pnt[2] - pnt[1];

length : positive_length_measure := dir.magnitude;

END_ENTITY;

这段代码定义了一个实体类型名为line，它是curve的子类型。该实体类型包含了两个名为pnt的点（point），用一个大小为2的数组来存储。接着，它计算出这两个点形成的向量dir，并将其定义为该实体类型的派生属性（derived attribute）。length也是一个派生属性，它是向量dir的长度（magnitude），表示线段的长度。该实体类型没有其他的属性或关系，它仅仅表示了一条线段的两个端点和长度信息。

5. 函数定义：

函数定义用于定义一个或多个输入值，并返回一个或多个输出值。函数可以用于计算属性值、几何关系、逻辑运算等。例如：

FUNCTION distance (p1, p2 : point) : real;

LOCAL

dx, dy, dz : real;

BEGIN

dx := p2.x - p1.x;

dy := p2.y - p1.y;

dz := p2.z - p1.z;

RETURN (sqrt(dxdx + dydy + dz*dz));

END_FUNCTION;

这是一个计算两个点之间距离的函数，其参数为两个点（point类型）的坐标。函数体中首先定义了三个局部变量 dx, dy, dz 用于存储两个点在 X、Y、Z 轴上的距离。接着通过 dx, dy, dz 计算出两点之间的距离并返回。在函数名后的括号中定义了函数的参数类型和返回值类型，其中参数 p1, p2 的类型是 point，返回值类型为 real，即实数。在函数体中通过 sqrt 函数计算出距离，该函数为计算平方根的函数。

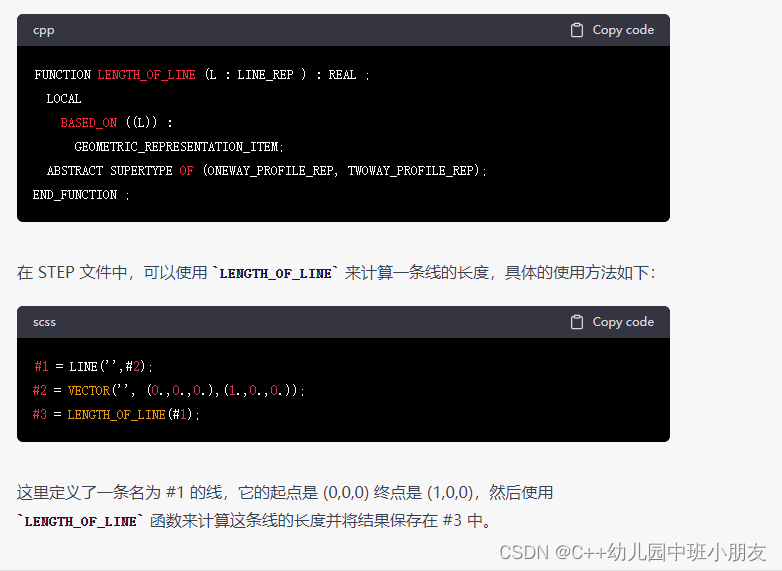

下面是一个express中定义函数在step中的使用例子，
