新能源汽车电控技术大突破！深度解析汇川PD4H混碳电控如何引领行业变革

本文链接：https://blog.csdn.net/weixin_62244995/article/details/147566137

引言：行业痛点与SiC/IGBT混合技术的崛起

新能源汽车的续航焦虑和成本压力始终是行业核心痛点。尽管SiC器件凭借高频、耐高温、低损耗等优势成为电驱系统的“明星材料”，但其高昂成本（约为硅基器件的3-5倍）严重制约了普及。与此同时，IGBT技术成熟且成本可控，但效率天花板明显。如何实现**“性能与成本双赢”**？汇川联合动力给出的答案是——SiC/IGBT混合模块技术。

本文将从技术原理、核心创新、行业价值三大维度，深度解析汇川PD4H混碳电控的“破局密码”，并探讨其对新能源汽车产业的深远影响。
在这里插入图片描述

一、技术原理：混合模块如何实现“1+1>2”？

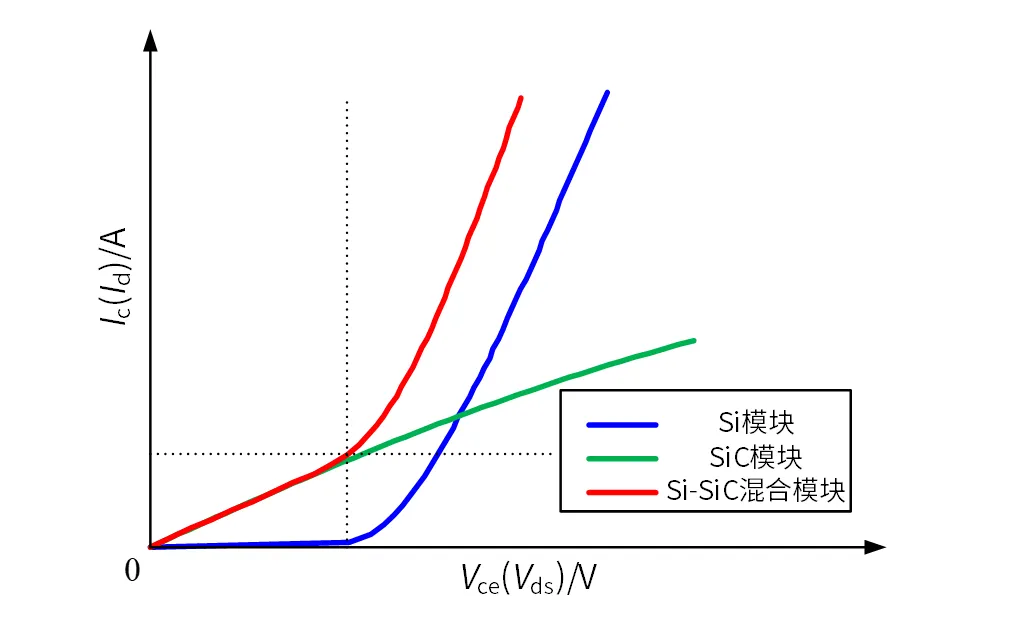

1. 混合拓扑的底层逻辑
PD4H混碳电控采用英飞凌EDT3 IGBT与Gen2 SiC MOSFET并联架构，通过动态控制策略实现两种器件的协同工作：

小电流段：优先启用SiC MOSFET，利用其低导通损耗特性（150A下损耗降低23%）；
大电流段：切换至IGBT，发挥其高载流能力；
制动工况：SiC反向恢复特性更优，提升能量回收效率（>95%）。

2. 控制策略的三大模式

独立运行：按工况切换器件（如低速用SiC，高速用IGBT）；
并行控制：通过栅极信号动态分配电流；
冗余设计：单一路径故障时启用跛行控制，确保系统安全。

3. 热管理创新
通过多物理场仿真优化散热流道，器件结温控制在175℃以下，支持峰值功率250kW。

二、核心创新：效率、成本、兼容性三重突破

1. 效率跃升，续航焦虑缓解

CLTC工况效率达98.5%，较纯硅方案提升1.5%；
整车综合续航提升3%，电池成本降低约5%。

2. 成本优化，打破SiC普及壁垒

仅牺牲0.3%效率，BOM成本较全SiC方案降低30%；
标准HPD封装（190×150×90mm），兼容现有三合一电驱系统，支持“无感升级”。

3. 兼容性与可靠性并重

支持两路驱动独立控制或单路混合控制，适配主流驱动芯片；
纳米银烧结工艺+刚性密封剂（EP-2000），提升模块寿命与耐高温性。

三、行业价值：从技术领先到生态重构

1. 主机厂的核心收益

适配性：覆盖150-250kW功率段，兼容400V/800V高压平台；
智能化：AI驱动的预测性热管理模型，动态优化开关频率与散热策略；
降本增效：模块化设计支持OTA升级，硬件生命周期延长30%。

2. 产业链协同创新

上游：与英飞凌、安森美共建SiC生态链，推动国产化替代；
下游：拓展至商用车（物流车、巴士）及工程机械领域。

3. 未来趋势：更高密度与国产化

下一代产品将集成GaN器件，功率密度突破50kW/L；
国产SiC晶圆产能提升（如罗姆8英寸晶圆2025年量产），进一步压缩成本。

四、竞品对比：为何PD4H能脱颖而出？

指标	汇川PD4H	英飞凌HybridPACK G2	舍弗勒PCB嵌入式模块
效率（CLTC）	98.5%	97.8%	99%
成本优势	SiC用量减少70%，成本降30%	SiC用量减少50%	杂散电感降30%，开关损耗降低
功率密度	25kW/L	28kW/L	35kW/L（因PCB集成）
核心创新	动态混合控制策略	硅/SiC即插即用设计	无引线互联+高压PCB嵌入
