51单片机——静态数码管

数码管原理：

LED数码管是由多个发光二极管封装在一起组成一个“8”字型的器件，将8个LED的阴极连接在一起，或将8个LED的阳极连接在一起，即组成共阴极LED数码管和共阳极LED数码管。然后控制8 个LED的阳极（阴极）电位即可控制LED数码管显示的数字。

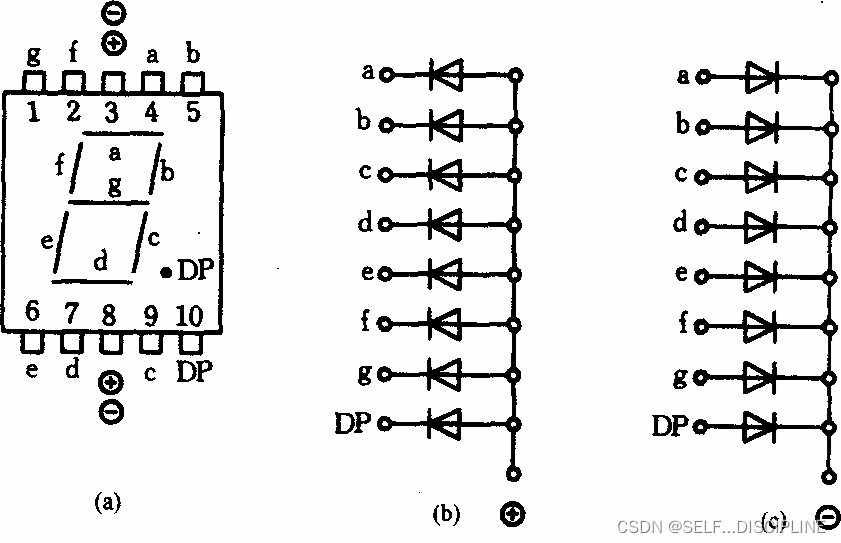

图1 LED数码管的内部结构图



如果想显示一个数字3：

共阴极：需要点亮a,b,g,c,d  即a,b,g,c,d端输出高电平，其余输出低电平；

共阳极：需要点亮a,b,g,c,d  即a,b,g,c,d端输出低电平，其余输出高电平；

文章下文将用共阴极数码管完成讲解，共阳极数码管读者可照共阳极数码管自行设计。

数码管内部连接原理

 图2  51开发板上数码管内部连接图

从图中可以看出，一共有8个数码管，每个数码管的共阴极端都有一个端口引出，（图中标有LED的端口），一共8个，因此可用一个38译码器来控制哪个数码管共阴极为低电平，以此来控制是那个数码管被点亮，（38译码器的作用相当于扩展了51单品机的IO口）以上部分成为位选环节；然后P0口输出数据让被位选的数码管显示该数据表示的数字，让被位选的数码管显示数字的过程成为段选环节（即选择数码管上那一段亮）。

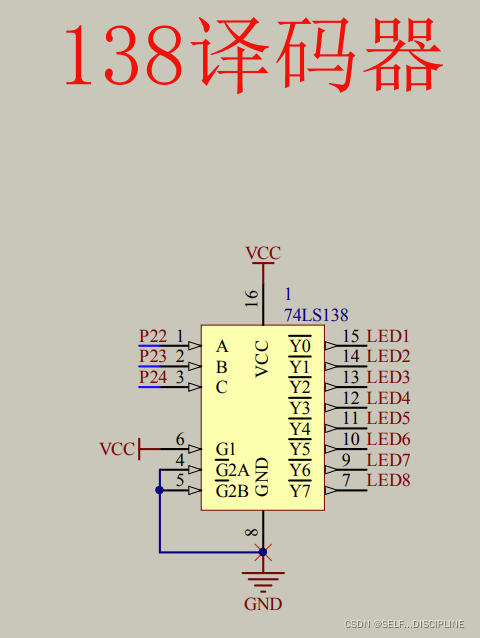

图3  138译码器内部原理图

 图2中锁存器74HC245并未使用其锁存功能，仅为单片机端口减小负载而存在，因此可认为PO口即可控制段选信号。

静态数码管程序代码：

实验效果：静态数码管第一位显示数字0；

#include "reg52.h"
#define DIG P0  // 定义段选数据传送IO口
sbit LSA=P2^2;  // 定义位选数据传送的3个IO口
sbit LSB=P2^3;
sbit LSC=P2^4;
unsigned char code DIG_CODE[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//定义0-16的段选数据放置该数组
void main()
{
	LSA=0; //选择第一个数码管
	LSB=0;
	LSC=0;
	while(1)
	{
		DIG=DIG_CODE[0]; //显示数字0
	}
}
