Anylogic模型搭建01：医院排队挂号模拟试验

一、具体情境描述
患者到医院就诊，需要先挂号，再分流到对应的诊室就诊。在我们的模型中，有两种挂号方式：自助挂号机和人工窗口，以及两种诊室：内科和外科。患者根据不同的需求选择不同的挂号方式及诊室。
下边是我们模型搭建的最终效果展示：

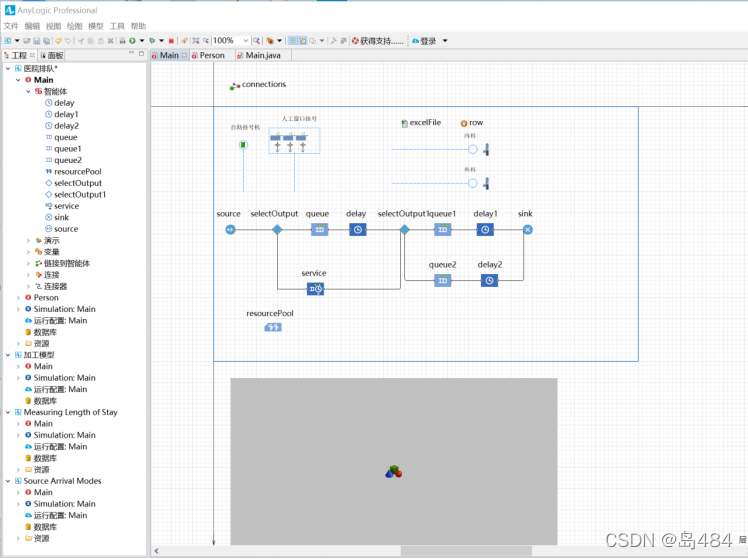

图 1医院排队挂号整体框架

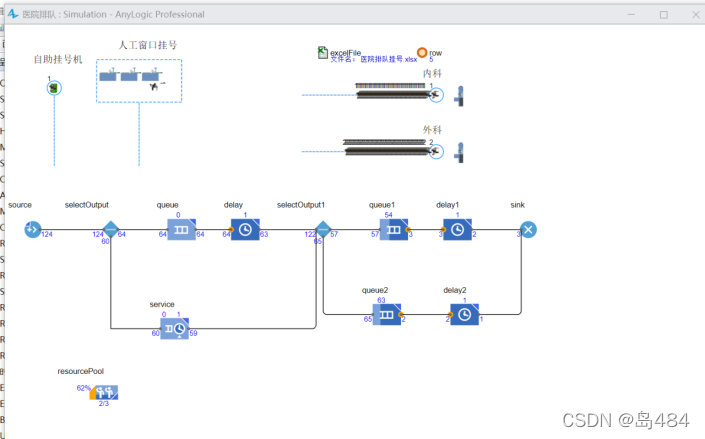

图 2 运行效果展示

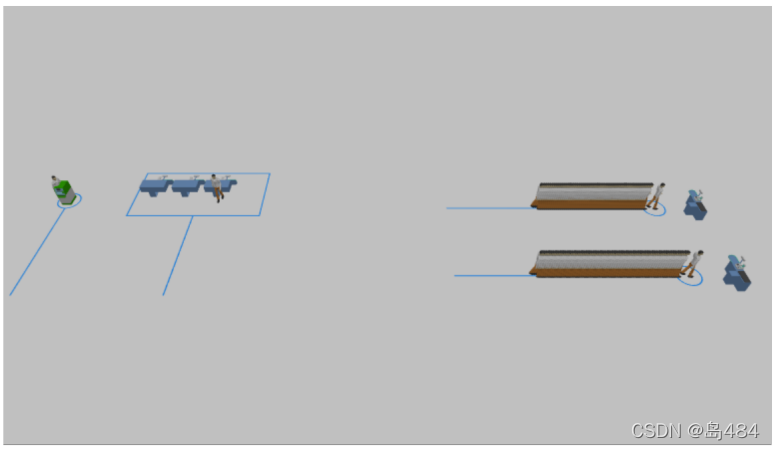

图 3 3D效果图展示

二、模型搭建
2.1整体逻辑搭建：
基本逻辑框架如下，“面板”—“流程建模库”，选择相应模块。

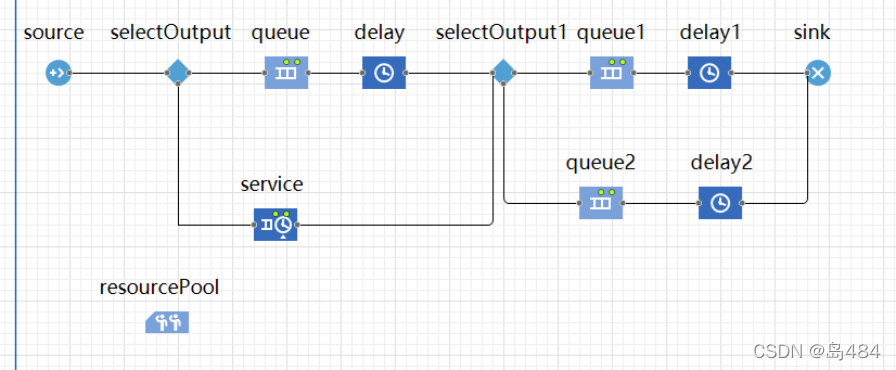

图 4 基本逻辑框架

各模块的属性设置：
source：患者产生的条件。“定义到达通过”选择“速率”。

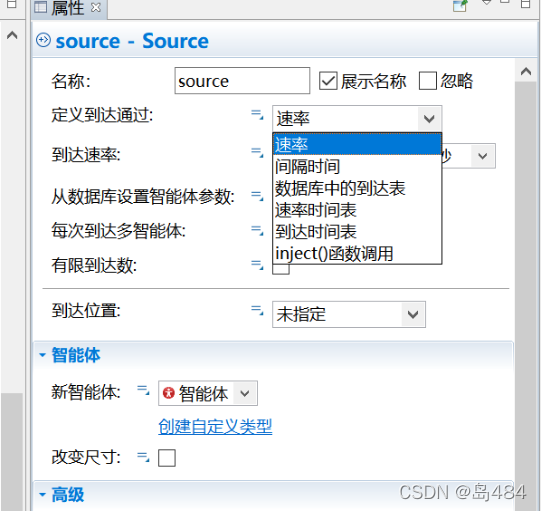

图 5 source属性设置
速率：每秒钟发生1个人；
间隔时间：每隔多长时间后会产生一个人；
数据库中的到达表：Anylogic自带的数据库；
速率/到达时间表：自定义时间、人数。eg：早上看病的人非常多，到了下午和晚上会比较少。具体操作：“流程建模库”-“时间表”，拖入一个“时间表”，并进行相应属性设置，然后将“source”的“到达通过”与该时间表关联即可。

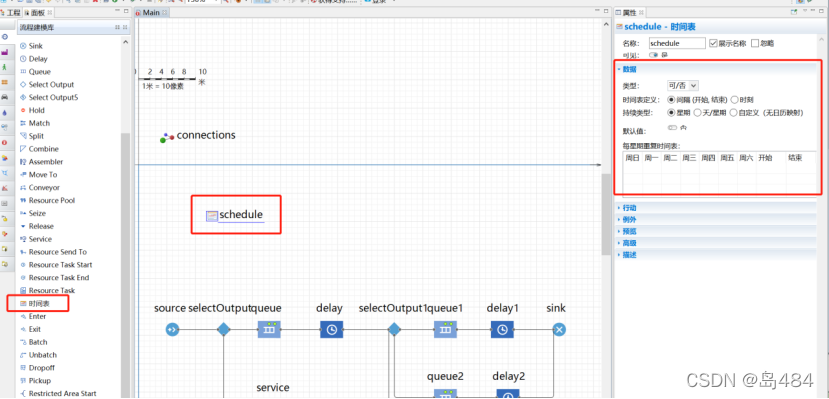

图 6 速率、到达时间表具体操作方式
inject（）函数调用：使用代码控制产生，没有代码则source没有人会产生。

selectOutput：分流。患者可能选择自助机器挂号（queue）或者人工窗口挂号（service）。
