基于野火stm32霸道点开发板点亮LED（标准库函数版）

本文链接：https://blog.csdn.net/weixin_62805747/article/details/146417692

一、观察结构图

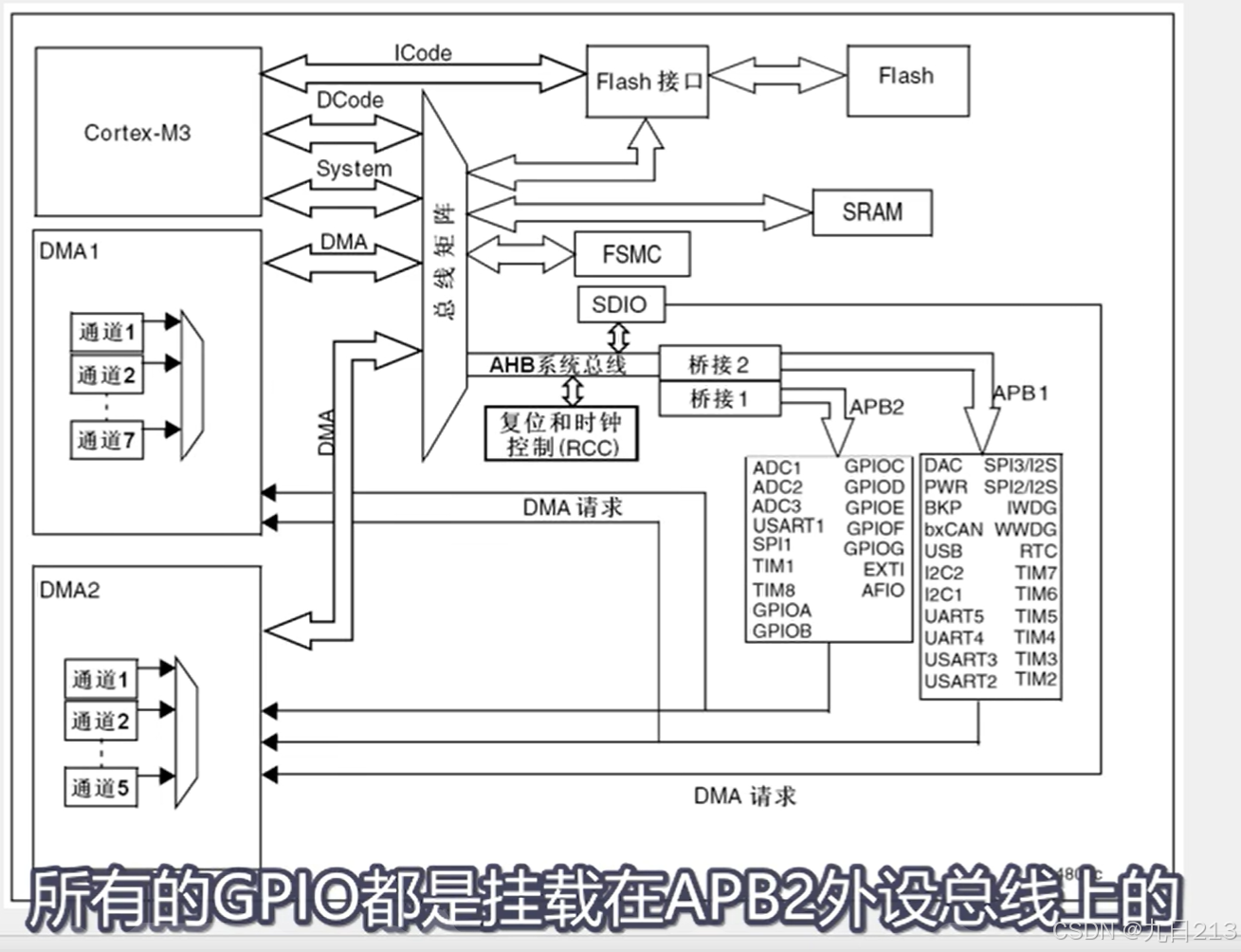

基于以上的外设图我们明白操作LED灯需要用到RCC（时钟）与GPIO两个外设，因此我们需要对两个外设进行使能

二、

选择库函数

对于RCC外设函数来说，库函数琳琅满目，但是对于初学者来说，三个函数即可：

void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState);
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState);

对于GPIO外设函数我们需要学习的较多，主要是以下几种：

void GPIO_DeInit(GPIO_TypeDef* GPIOx);//复位GPIO外设
void GPIO_AFIODeInit(void);//复位AFIO外设
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);//GPIO外设初始化
void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);//将GPIO结构体变量赋一个默认值

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);//以上四行代码是GPIO读取函数

void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);//以上代码是GPIO写入函数

三、分析原理图

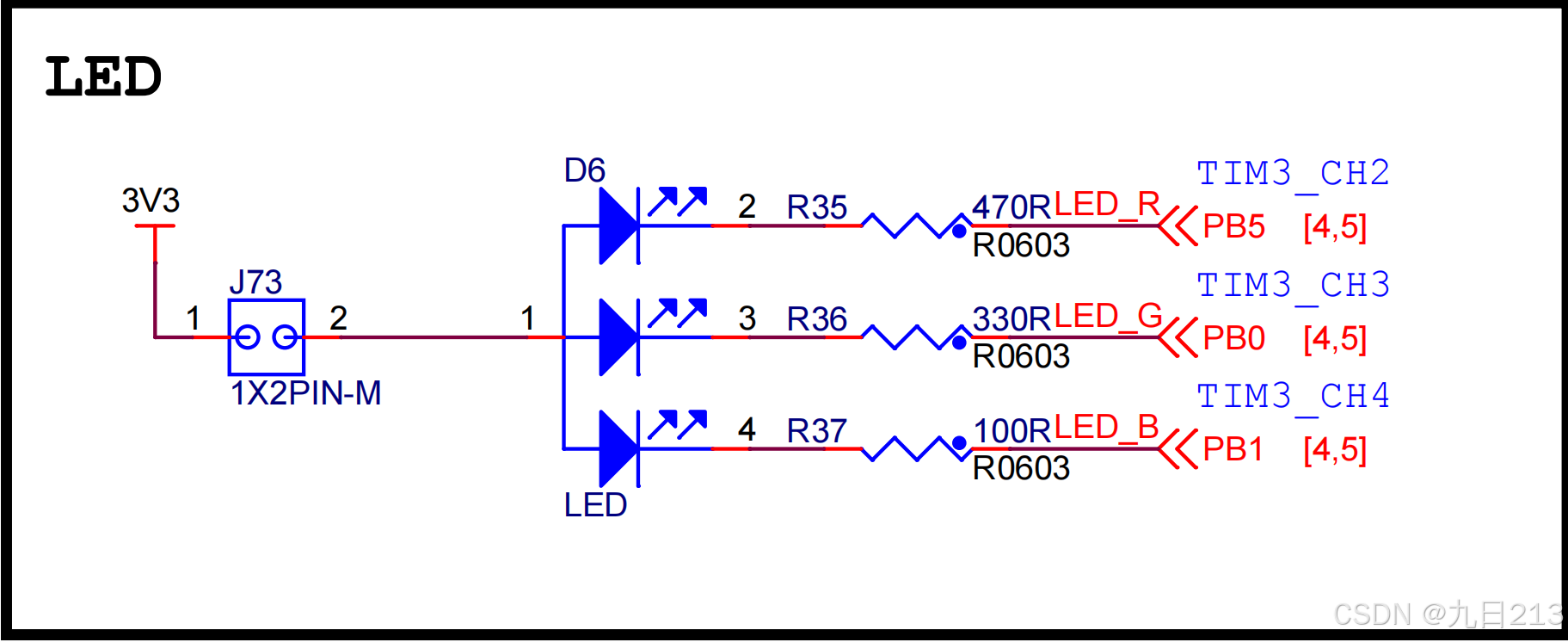

由于我是使用了野火stm32霸道的板子，采用的是f103zet6的芯片，因此将原理图LED部分附下：

可以看到红灯接在PB5上，绿灯接在PB0上，蓝灯接在PB1上。

四、开始代码

1、由以上两幅图可以看出LED等挂载在GPIO口并连接在APB2总线上，因此我们先对APB2时钟进行使能，采用void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)函数，通过观察发现该函数具有两个参数，分别填写具体的外设名与是否使能，并将其填入函数中如下（以点亮蓝灯为例）：

void RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE)；

2、对GPIO外设进行初始化

选用

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

分析参数可知需要填入具体的GPIOA~GPIOG之间的一个外设，我们这里选GPIOB，另一个参数是结构体较复杂一些这要求我们在使用这个结构体时，在使用的时候我们需要先引用这个结构体。

GPIO_InitTypeDef GPIO_InitStructure;

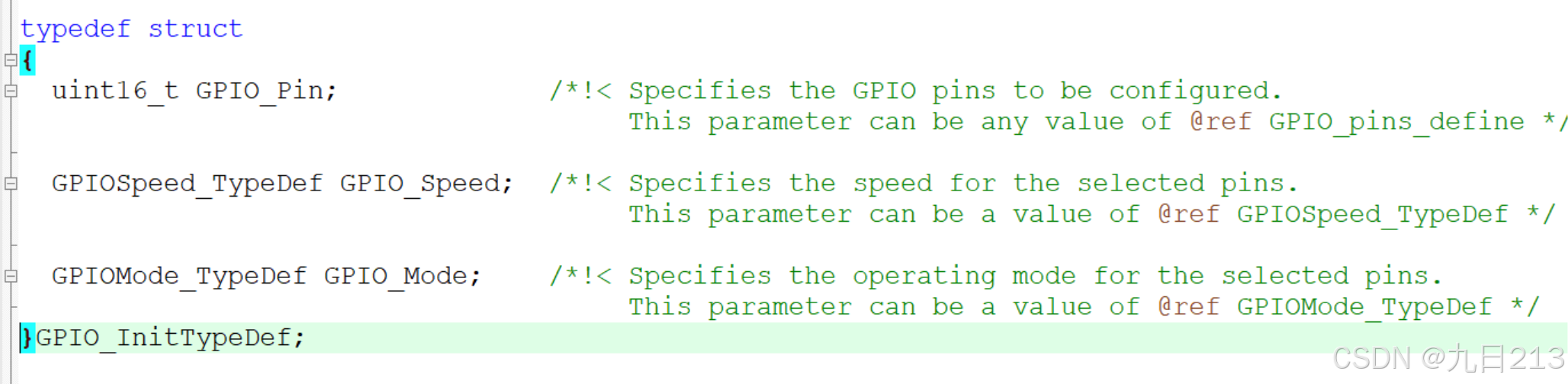

看到这样的一行代码可能有很多同学感到疑惑，现在我来解释一下结构体以及关键字typedef的用法。所谓typedef关键字的用法就是重命名，我们先打开头文件gpio.h，可以找到如下一段代码：

可以看到，整个结构体都被typedef更改名字成了GPIO_InitTypedef，因此在我们引用这个结构体的时候只需用GPIO_InitTypedef加上一个结构体变量（这里我们定义为GPIO_InitStructure）。

这样引用就完成了。然后我们通过结构体变量名用.运算符将结构体成员引出来分别配置

#include "stm32f10x.h"                  // Device header

int main()
{

	  GPIO_InitTypeDef GPIO_InitStructure;//声明结构体并定义结构体变量
	  GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//配置成推挽输出模式
	  GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;//由原理图配置PB1口
	  GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//速度一般设置成50MHZ即可
	  GPIO_Init(GPIOB, &GPIO_InitStructure);//对GPIO进行初始化
		while(1)
		{


		}


}

上面就是对GPIO完整的初始化过程

然后我们就可以使用GPIO的输入输出函数了。

首先介绍void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);函数，它的功能是清除选定的数据端口位，即将指定的端口位置零

配置如下：

GPIO_ResetBits(GPIOB,GPIO_Pin_1);

完整代码如下

#include "stm32f10x.h"                  // Device header

int main()
{

	  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	//开启GPIOA的时钟

	  GPIO_InitTypeDef GPIO_InitStructure;//声明结构体并定义结构体变量
	  GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//配置成推挽输出模式
	  GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;//由原理图配置PB1口
	  GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//速度一般设置成50MHZ即可
	  GPIO_Init(GPIOB, &GPIO_InitStructure);//对GPIO进行初始化

	  GPIO_ResetBits(GPIOB,GPIO_Pin_1);
		while(1)
		{


		}


}

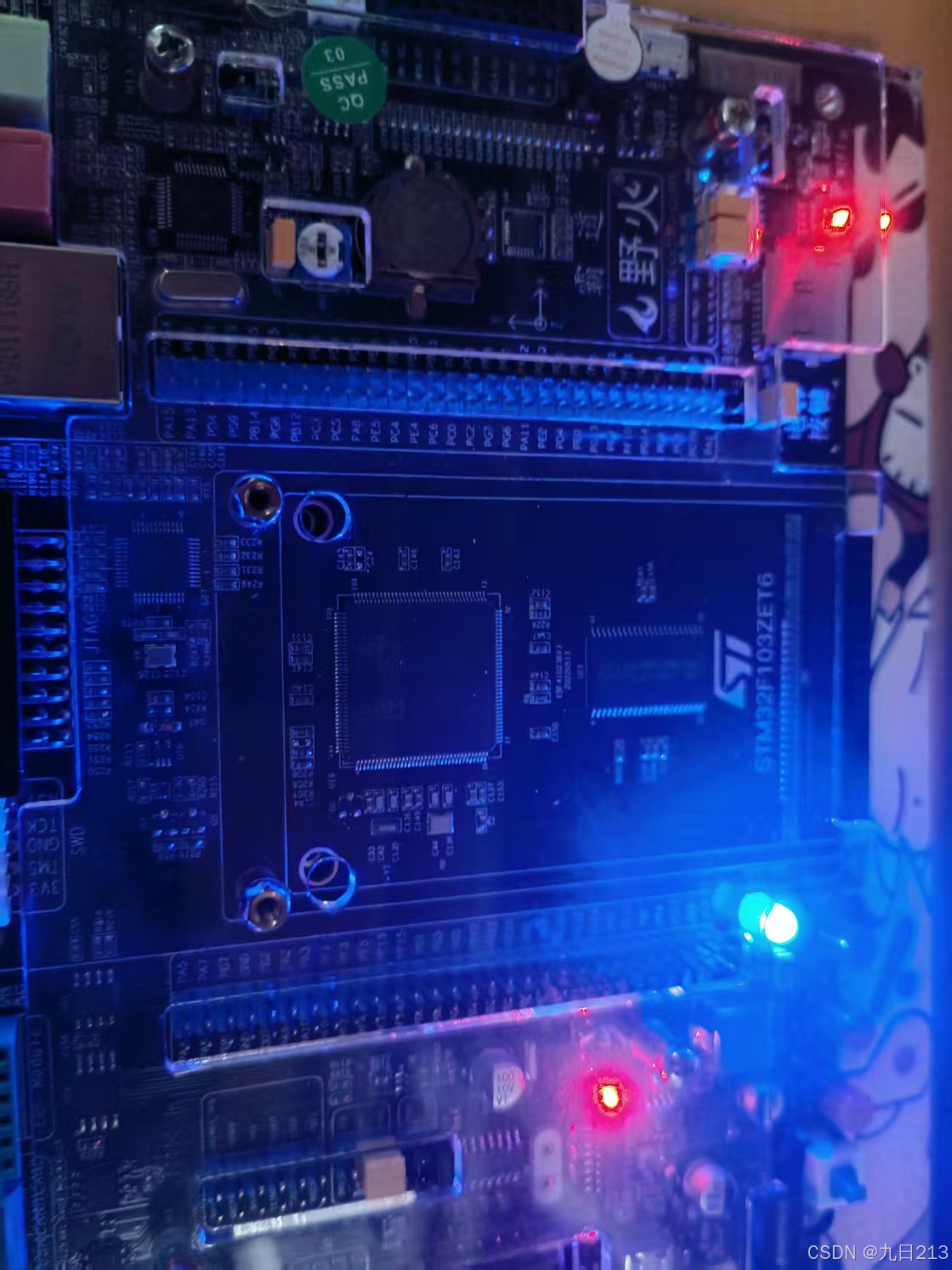

程序现象如下：
