OSPF是什么？

简介

基本配置命令

一、ospf优点

二、OSPF报文类型

OSPF四种接口网络类型

 1、Hello报文

2、DD报文

3、 LSR报文

4、LSU报文

5、LSA报文

三、OSPF的LSA类型：

1、 Router-LSA

2、Network-LSA

3、Summary-LSA

4、AS-External-LSA

5、NSSA AS-External-LSA

OSPF LSAck

关于Link State ID的总结

四、OSPF的七种状态

DR的选举规则如下：

---

简介

       即开放式最短路径优先协议，OSPF，Open Shortest Path First，一种链路状态路由协议，更是一种内部网关协议（如下图），封装在IP报文中，协议号为89。简单的理解，部署了该协议的网络会周期性收集拓扑和路由的所有信息，然后计算出到达目的网段的最短路径，并且通过周期更新机制实时监控网络的变化。

 发展简史：

随着企业内部网络规模的扩大，网段的数量越来越多，所以想要实现不同网段之间互通，

就必须得依靠大量的路由设备以及路由条目。

想让路由设备获得路由条目的方法，有很多，对应着不同类型的路由条目：

直连路由

非直连路由

-静态

-动态

 -IGP（internal gateway protocol），内部网关路由协议：同一个公司内使用的路由协议

    *RIP-只能适用于小型规模的网络（网络直径不能超过16个路由器）

    *EIGRP-增强型的IGRP 协议，可以支持更大的网络规模（网络直径最大可以做到255个，私有）

    *ISIS-公有标准，免费的。理论上支持无限规模的网络，但是支持的 CLNP 路由

    ***OSPF-公有标准，免费的。理论上支持无限规模的网络。但是支持的是 IP 路由**

-EGP（external gateway protocol），外部网关路由协议：不同公司之间使用的路由协议

    *BGP(border gateway protocol)，边界网关协议

OSPF，称之为 open shortest path first ，开放式 最短 路径 优先 协议；

该协议的主要作用是：在公司内部的多个路由设备之间运行 OSPF 协议，动态的传递彼此的路由条目，目的就是为了让网络中的每个路由设备，都拥有整个网络中的所有的网段信息。

该协议在转发数据包的时候，都是包含在IP头部后面的，协议号是 89，目标地址是 224.0.0.5 /224.0.0.6

OSPF的工作过程，仅仅分为3步：

1. 建立邻居表
2. 同步数据库
3. 计算路由表

1. 按区域自治与否，可分为：IGP（AS内部）、EGP（AS与AS之间）
2. 按路由算法，可分为： ①链路状态路由协议 ②距离矢量路由协议

IGP：工作在AS内，周期更新，收集运行了该协议的路由信息并实时监控网络的变化（如OSPF、ISIS、RIP）；

EGP：工作在AS之间，不存在周期更新，存在触发更新，主要用于传递和选择AS间的路由（如BGP）

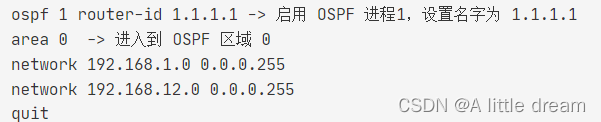

基本配置命令

ospf {进程号} -> 启用 OSPF 协议，进程号如果不指定，默认是1 ；（1-65535）

area {区域号} -> 对于 OSPF 协议，区域必须有；如果仅仅需要1个区域，这个区域就得是区域 0

network {网段} {反掩码} -> 指的是将后面这个网段，宣告进入到OSPF协议，然后传递给邻居路由器 但是，network 命令有很大的局限性，该命令后面跟的网段，只能是“直连网段”。

如果想要将本地路由表中的哪些非直连的网段（静态路由），通过 OSPF 协议宣告出去的， 那就得使用另外一个宣告方式：import-route {路由类型} 注意：我们使用 import-route 命令的时候，是不需要进入到某个区域中的。
