tecplot中zone相减 CFD后处理 利用公式功能计算两组数据集的变化量 完成计算域相减 zoon 或者 block相减 和多组数据集在同一个图像中的显示

        当有两个计算域的时候，我们假设有相同的网格尺寸，为了计算两个不同算例下，两个计算域的差量的时候，我们可以在tecplot里面进行操作，网络上针对此问题缺少介绍因此补充一下。

流程如下

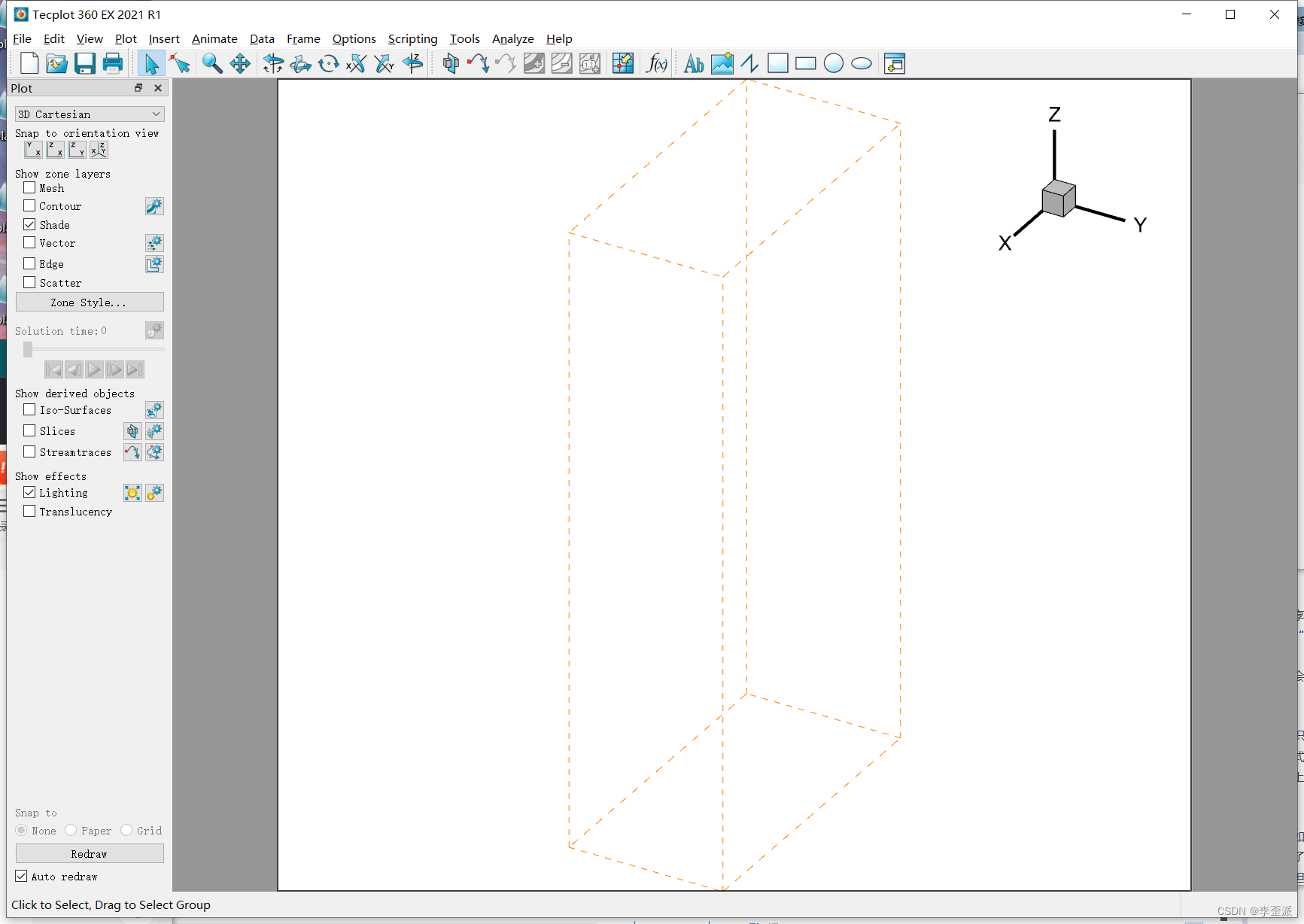

1.首先打开tecplot——file——load data

完成数据加载。

2.加载第二个数据

        上一步我们完成了第一个数据的加载，同样方式加载第二个数据。

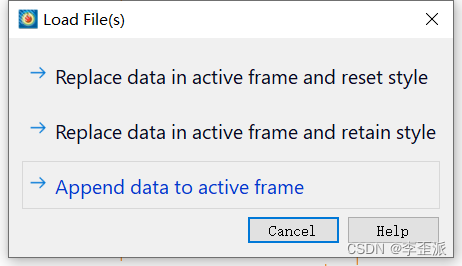

注意！！我们选择第三个，将两个数据集保存在同一个Frame中。

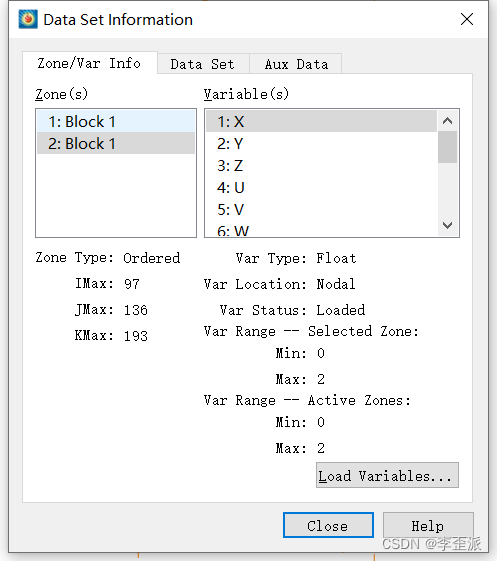

再点击data set info

可以看到数据都已经加载进来了

3.复制计算域

        我们不希望，将原来的数据集覆盖因此我们创造新的数据集，因此选择

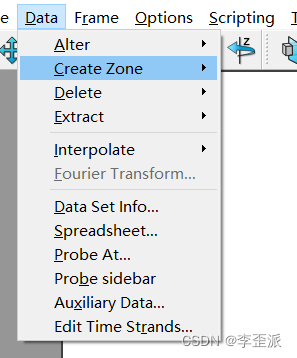

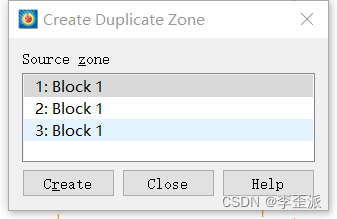

data——create zone——duplicate 复制1或2，create就可以了

 此时我们有了三个计算域

 3.Block 1 就是我们复刻的 1.Block 1的数据集

4.利用公式功能进行计算

          在Zones to Alters中选择3: Block 1就是复制的zone，此时所有的计算结果都会保存在3：Block1中方便我们进行查看等操作，然后在Equations里对需要操作的变量，比如这里就是第六个变量V6，后面的V6[2]中的[2]代表的是2: zone 1中的V6，利用[]我们可以选择多个数据集。点击Compute完成计算，结果被保存在3：Block1的对应变量中。本例保存在 3：Block1的V6中

5.数据的导出

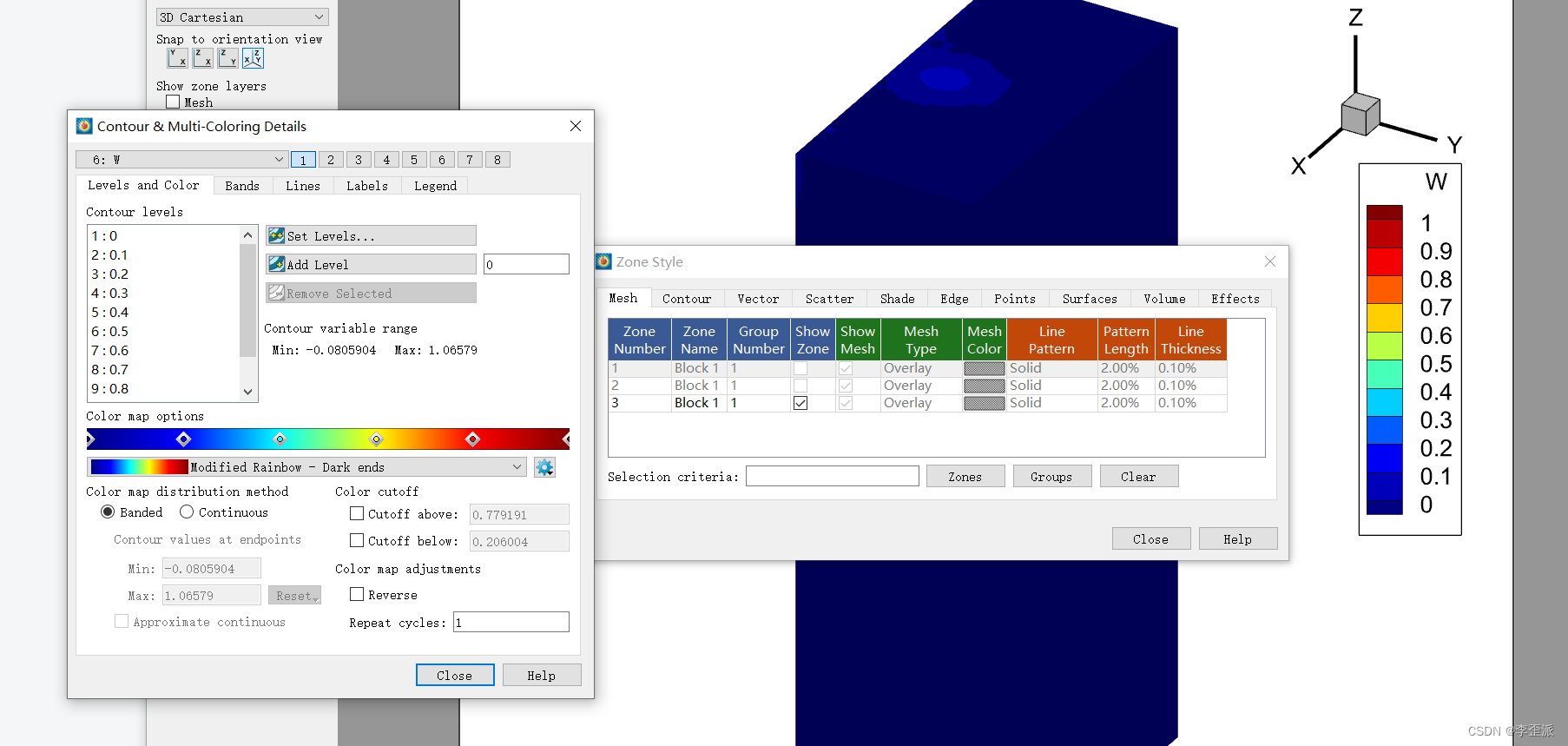

         这时，我们进入zoon style 选定3：block 1  就可以查看我们修改过的变量，进而可以完成write data的操作，完成数据的保存！

6.跟直观的显示！

        为了让数据对比变得更直观，我们可以点击Frame，创造另外两个Frame，再选择title frame

 完成均匀排列！

重点：

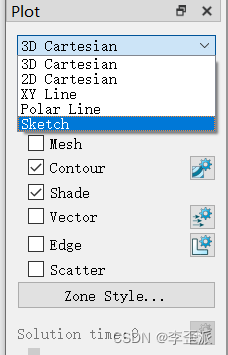

 将sketch更改为你要想的几何维度，之后，再每一个新的frame中选择不同的zoon style完成对比！

  若数据集网格不相同，需要采用插值！
