蓝桥杯STC15单片机流水灯

目录

LED原理图

单片机工作的基本时序

机器周期和指令周期

修改编码格式-支持中文

15单片机在线仿真

---

---

单片机型号说明：IAP15F2K61S2

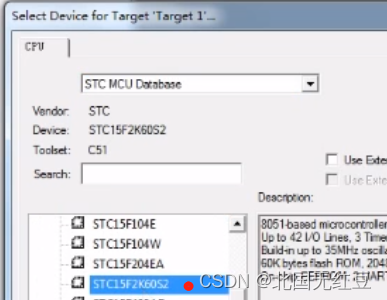

新建工程时单片机型号选择STC15F2K60S2

---

单片机I/O口的使用

对单片机的控制，其实就是对I/O口的控制，无论单片机对外界进行何种控制，或接受外部的何种控制，都是通过I/O口进行的。51单片机总共有P0、P1、P2、P3四个八位双向输入输出端口

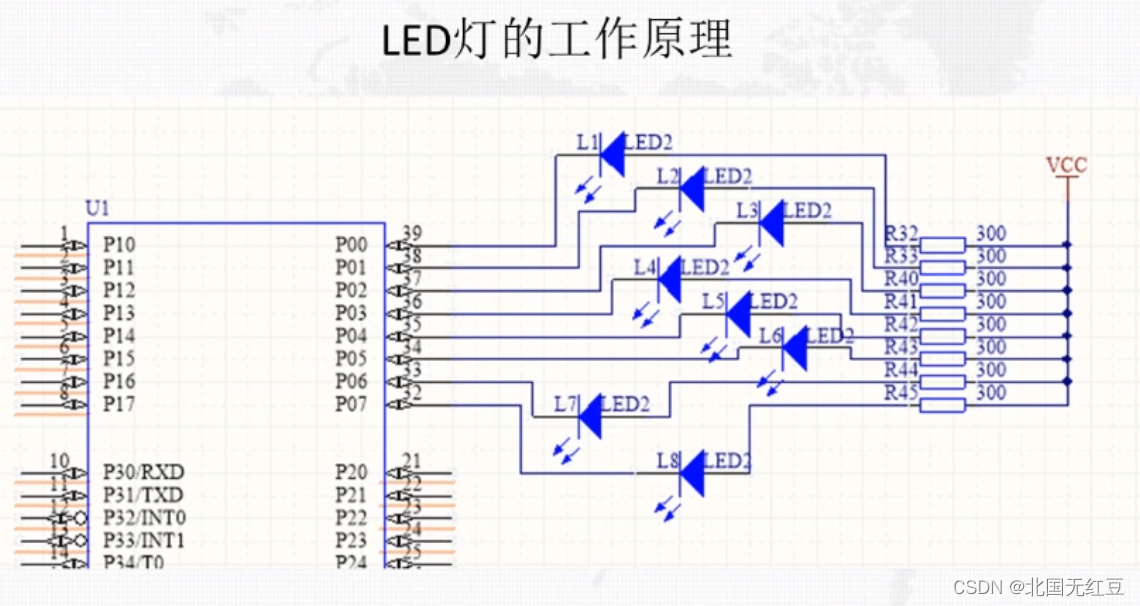

LED原理图

 先来笨方法点个流水灯

#include <STC15F2K60S2.H>

sbit led0 = P0^0;	// sbit写法
sbit led1 = P0^1;
sbit led2 = P0^2;
sbit led3 = P0^3;

long a;

void main()
{
	P2 = 0xA0;	P0 = 0x00;	P2 = 0x80;	P0 = 0xFF;//初始化，防止蜂鸣器乱叫

	while(1)
	{
		led0 = 0; led1 = 1; led2 = 1; led3 = 1;
		for (a = 80000; a > 0; a --);    //阻塞性延时，只是看下流水灯效果！
		led0 = 1; led1 = 0; led2 = 1; led3 = 1;
		for (a = 80000; a > 0; a --);
		led0 = 1; led1 = 1; led2 = 0; led3 = 1;
		for (a = 80000; a > 0; a --);
		led0 = 1; led1 = 1; led2 = 1; led3 = 0;
		for (a = 80000; a > 0; a --);
	}
}

直接在while(1)里写流水灯代码

stc-isp烧录程序经常烧录不进去，为啥呢？？？

---

单片机工作的基本时序

机器周期和指令周期

1. 振荡周期：也称时钟周期，是指为单片机提供时钟脉冲信号的振荡源的周期，学习板上为12MHz，一个时钟周期就是1/12M = (1 / 12000000) s
2. 状态周期：每个状态周期为时钟周期的2倍，是时钟周期经过二分频后得到的
3. 机器周期：一个机器周期包含6个状态周期S1~S6，也就是12个时钟周期。在一个机器周期内，CPU可以完成一个独立的操作。
4. 指令周期：它是指CPU完成一条操作所需的全部时间。每条指令执行时间都是有一个或几个机器周期组成。51单片机系统中，有单周期指令、双周期指令和四周期指令。

---

修改编码格式-支持中文

Keil5默认编码格式是ANSI，每次删除注释的时候，都要删除两下，而且赋值粘贴程序的时候，经常出现乱码，就很烦

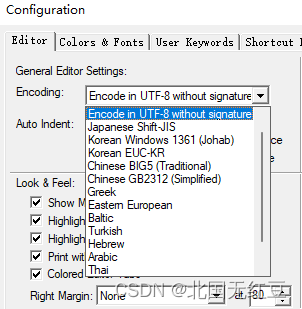

把编码格式改成UTF-8或GB2312

 个人更推荐使用UTF-8编码格式

但是15单片机的头文件注释是乱码，想要查看15头文件的注释，将编码格式改成GB2312即可

注意：拔插芯片要断电进行！

15单片机是51单片机运行速度的8~12倍

---

15单片机在线仿真

IAP15单片机可以支持在线仿真

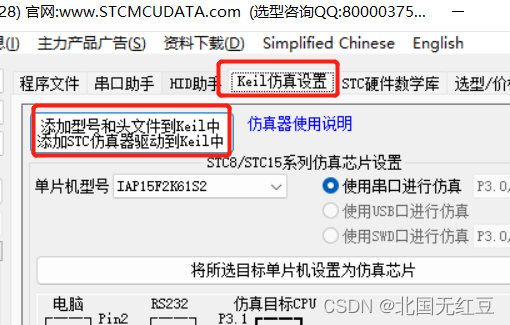

先添加STC库、STC仿真器驱动到Keil中，安装路径选择Keil的安装路径

安装成功提示：

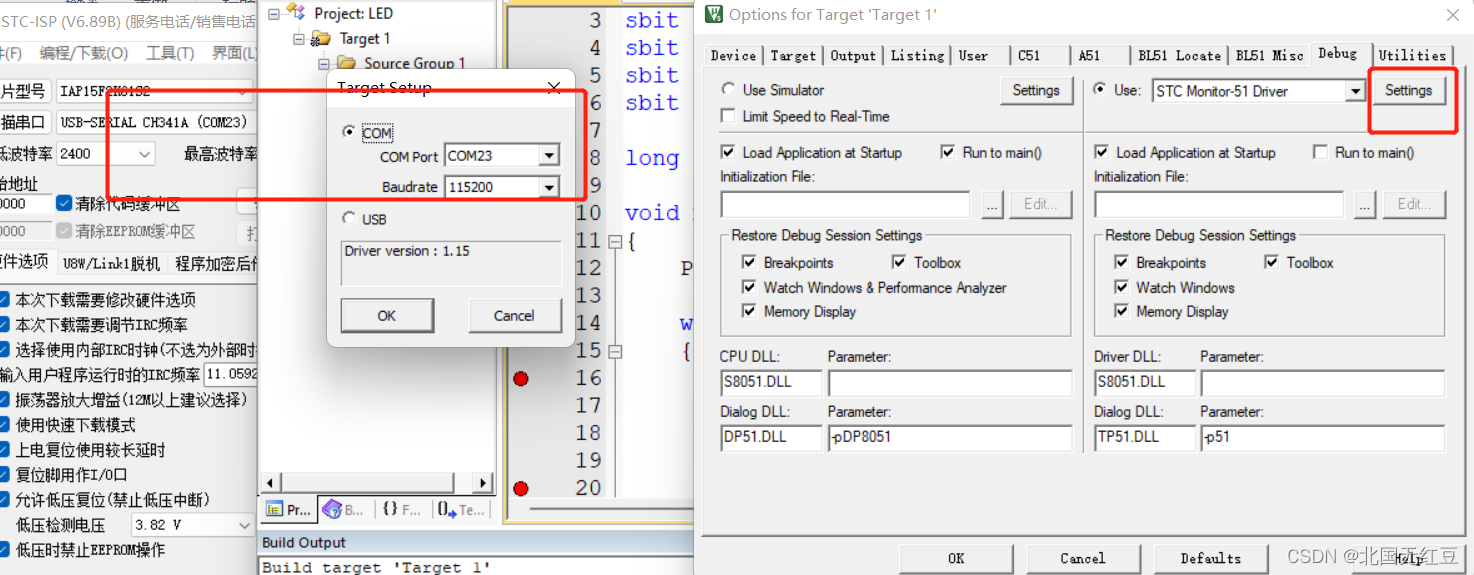

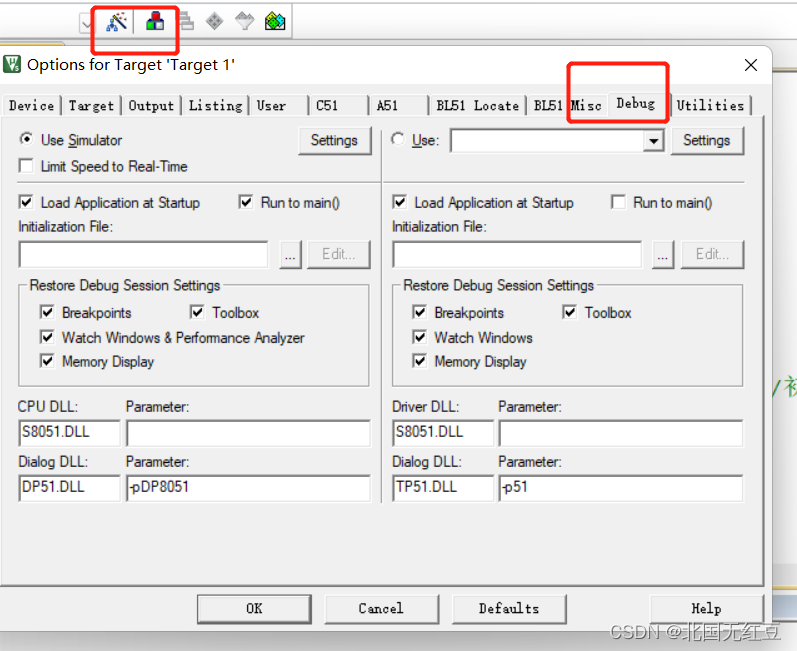

Debug默认设置如下：

设置成在线仿真模式，选择STC……51……那个

然后将COM设置成和烧录器 一样的COM口

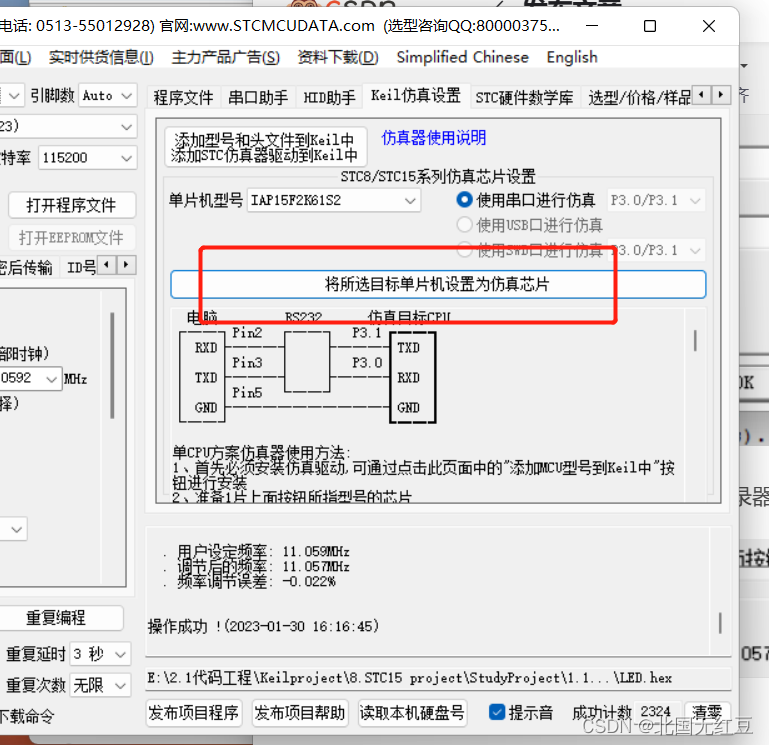

 设置为仿真芯片

烧录程序，在线仿真烧录程序比较慢！

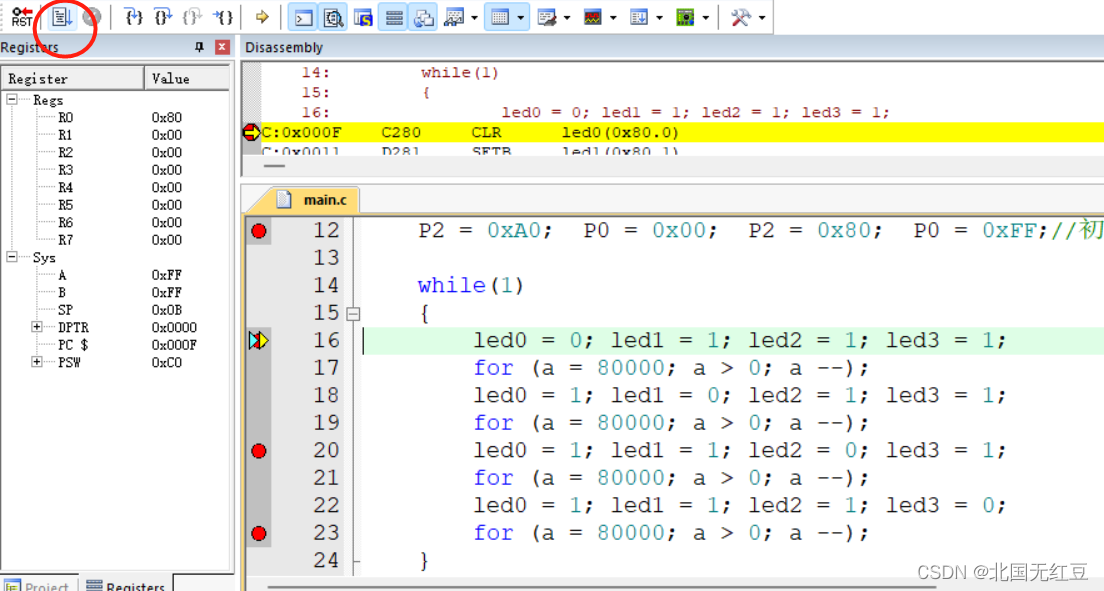

 然后就可以一步一步在线调试咯

---

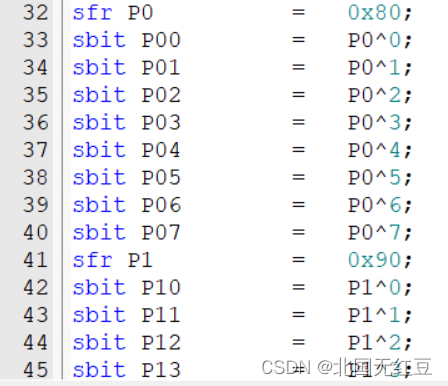

另外使用15单片机头文件，可以直接使用P00代表P0^0 因为15的头文件中已经定义好了

编译下载程序，现象一致

#include <STC15F2K60S2.H>

long a;

void main()
{
	P2 = 0xA0;	P0 = 0x00;	P2 = 0x80;	P0 = 0xFF;//初始化，防止蜂鸣器乱叫

	while(1)
	{
		P00 = 0; P01 = 1; P02 = 1; P03 = 1;
		for (a = 80000; a > 0; a --);
		P00 = 1; P01 = 0; P02 = 1; P03 = 1;
		for (a = 80000; a > 0; a --);
		P00 = 1; P01 = 1; P02 = 0; P03 = 1;
		for (a = 80000; a > 0; a --);
		P00 = 1; P01 = 1; P02 = 1; P03 = 0;
		for (a = 80000; a > 0; a --);

	}
}

书写方便，真香

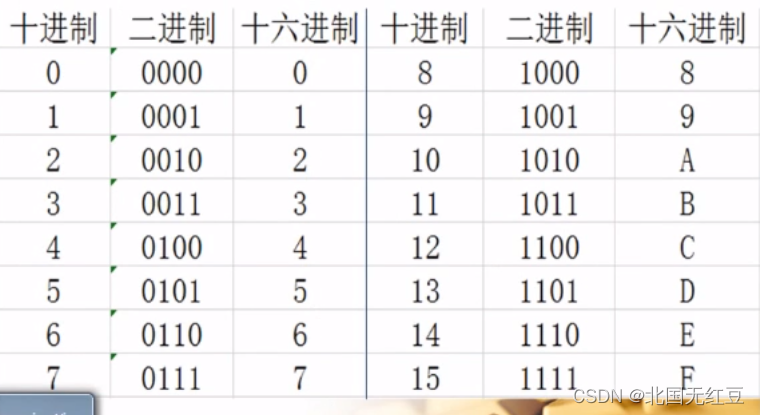

代码太麻烦了，修改修改

#include <STC15F2K60S2.H>

unsigned char i;
long delay;

void main()
{
	P2 = 0xA0; P0 = 0x00; P2 = 0x80; P0 = 0xFF;		//初始化
	while(1)
	{
		for ( i = 0;i < 8; i ++)
		{
			P0 = ~(0x01 << i);	//流水
			for(delay = 80000; delay > 0; delay --);	//简单的延时
		}
	}
}

具体玩法如下

【51单片机】花式流水灯http://t.csdn.cn/FRrtB
