石英晶体振荡器【Multisim】【高频电子线路】

本文链接：https://blog.csdn.net/weixin_63135906/article/details/130478298

一、实验目的与要求

1、熟悉晶体振荡器的基本工作原理

2、掌握静态工作点和负载变化对晶体振荡器的影响

3、了解晶体振荡器工作频率微调的方法

4、掌握晶体震荡期频率稳定度高的特点

微机，仿真软件Multisim13.0

在Multisim13.0电路窗口中，创建如下图所示仿真电路。

图1

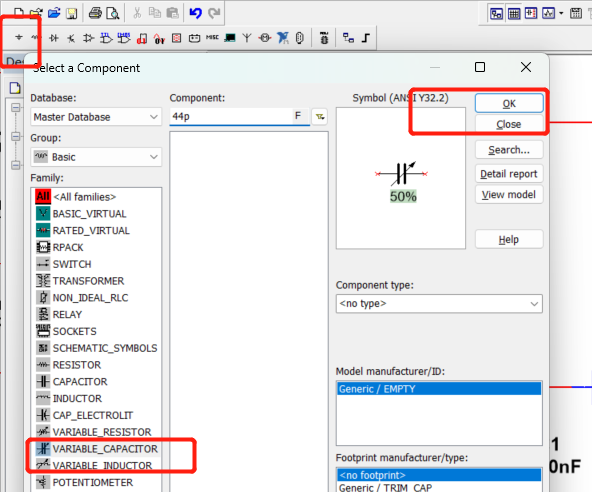

可调电容 - 放置步骤如下：

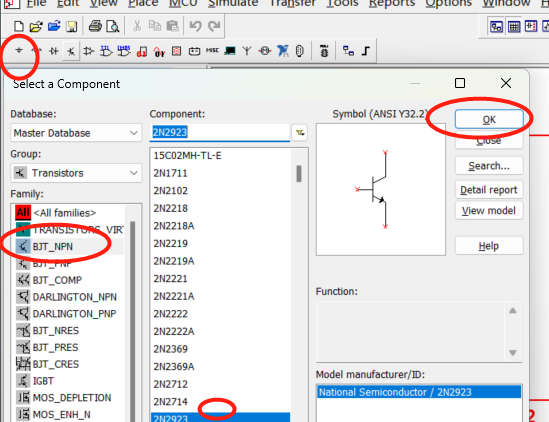

三极管

晶振：直接搜名称

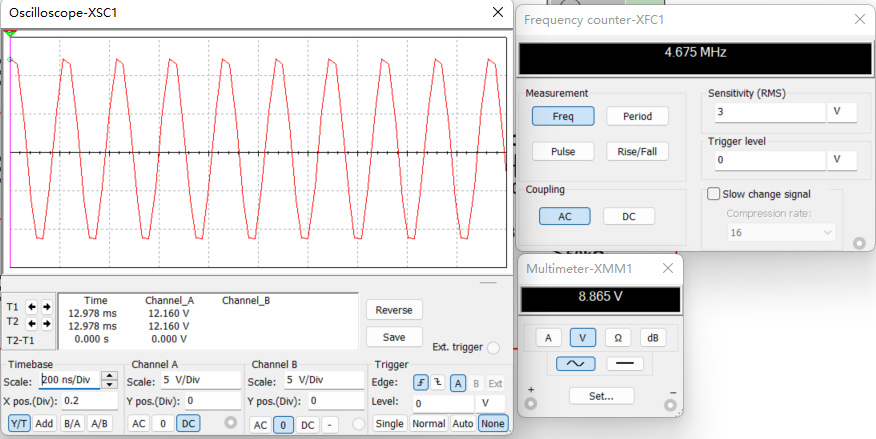

对图1，单击仿真按钮，从示波器中观察到的输出波形如下：

振荡频率=4.675MHz

输出电压幅度 = 8.865V

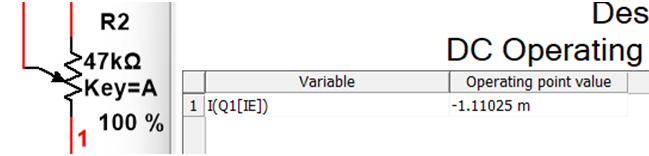

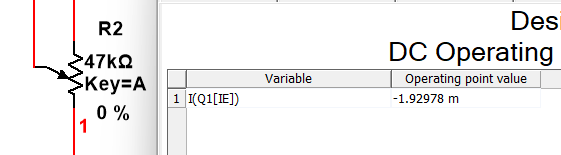

IEQmin~IEQmax = 1.11025mA~1.92978mA

R6=30k保持不变，分别取R2：25%，50%，75%，自行设计表格

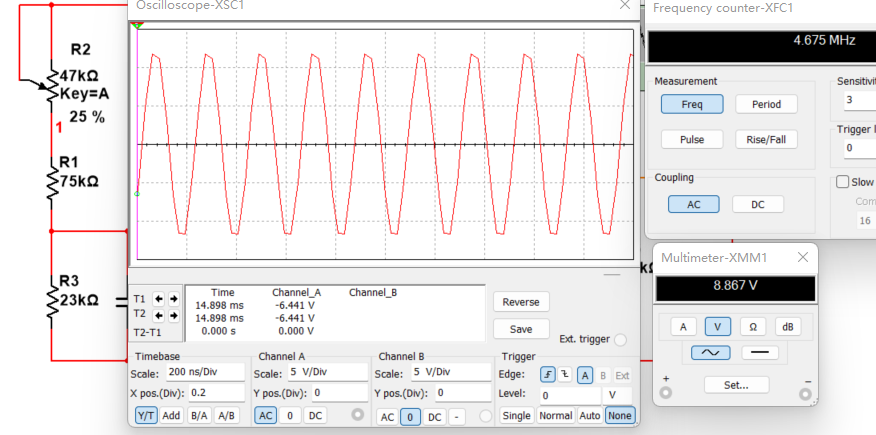

R2 = 25%

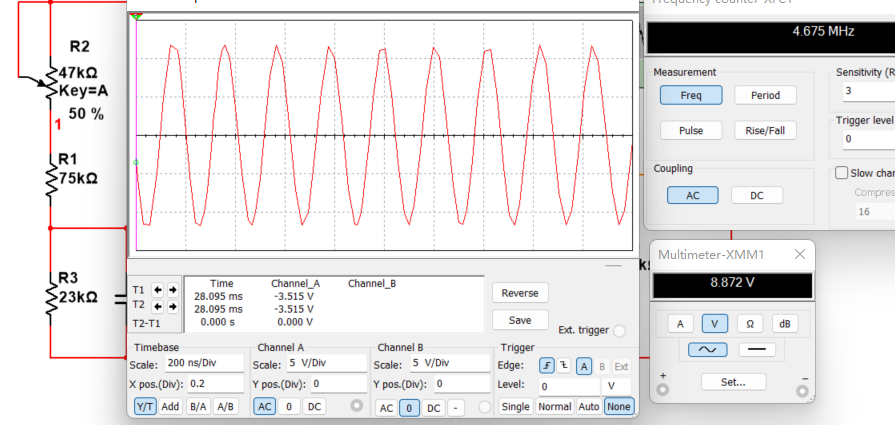

R2 = 50%

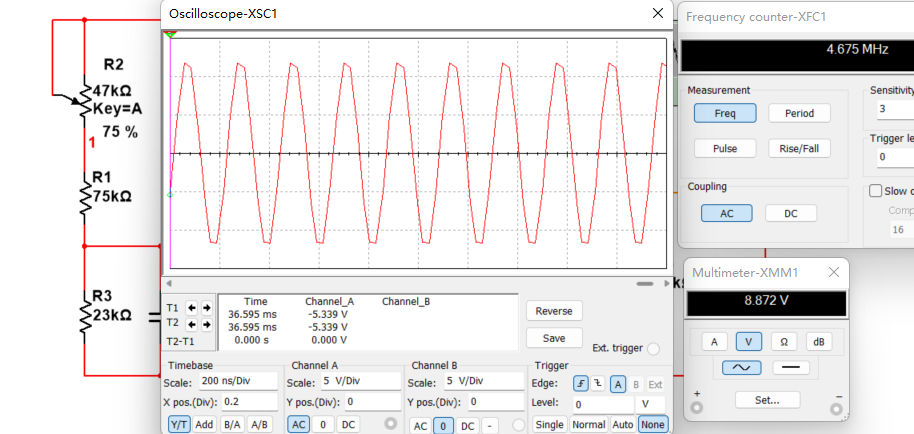

R2 = 75%

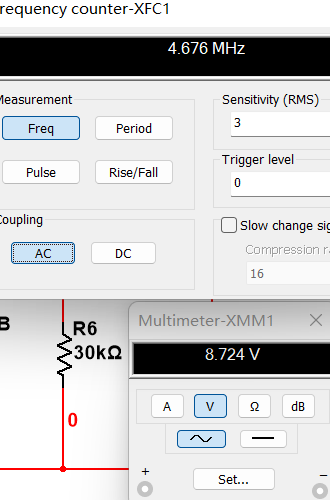

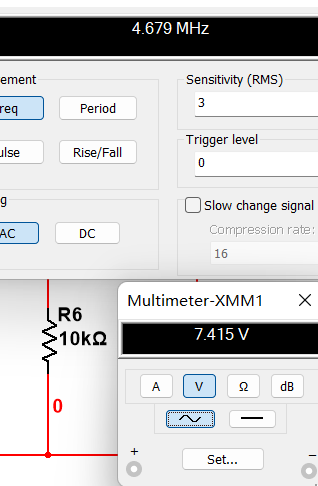

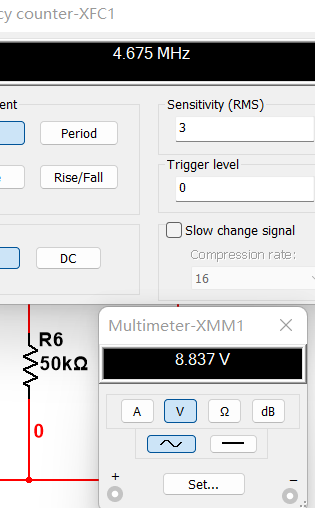

R2:50%，C2=50%保持不变，分别取R6:10k，30k，50k自行设计

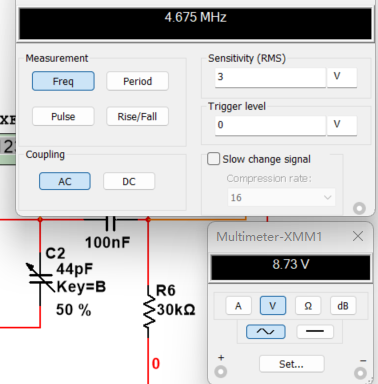

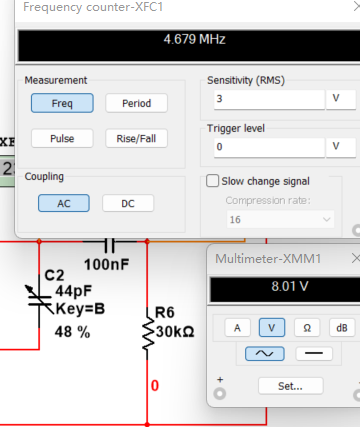

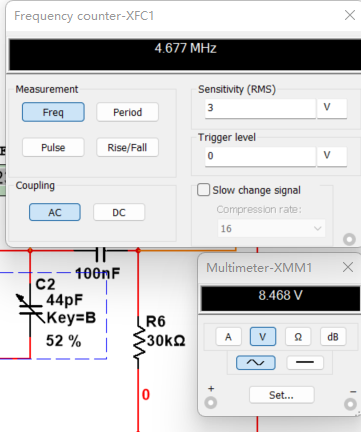

R2:50%，R6=30K，分别取C2:48%，50%，52%，自行设计记录表格

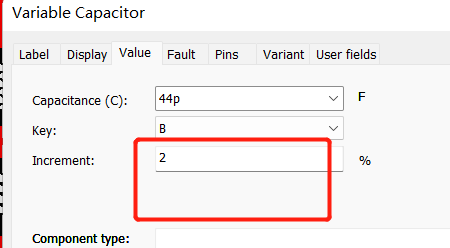

微调电容精度2%：双击可调电容，修改如下参数

对上述实验内容及测试结果分别分析如下：

1、实验内容1的测试结果表明：这是一个以石英晶体振荡器作为选频网络的反馈型振荡器，振荡频率=4.675MHz，输出电压幅度 = 8.865V。振荡频率基本不变，频率稳定度高
2、实验内容2的测试结果表明： IEQmin~IEQmax = 1.11025mA~1.92978mA。
3、实验内容3的测试结果表明： R2变化对振荡频率与输出电压幅度变化影响不大。
4、实验内容4的测试结果表明： R6变化时，振荡频率基本不变，输出电压幅度随R6增大而增大。
5、实验内容5的测试结果表明：微调电容C2变化：C2由48%-50%-52%时，振荡频率基本不变，输出电压幅度先增大后减小。说明选择石英晶体作为振荡回路元件，能使振荡器的频率稳定度大大提高。
