基于STM32F103C8T6的小项目——医院排队问诊系统

一、项目需求

1. 医生按键按下，提示对应号码病人进入（其中屏幕显示号码）

2. 病人进去后，状态灯表示里面有人（其他人看屏幕排队等候）

3. 问诊结束后，医生按下按键提示下一位病人进入

4. 依次循环，确保问诊过程有序进行

二、硬件清单

1. 按键

2. 蜂鸣器

3. stm32f103c8t6芯片

4. OLED显示屏

5. 两个对射式红外线传感器

6. LED红灯和LED绿灯各一个（这里也可以用双色灯）

7. 一个面包板和若干杜邦线

三、项目流程

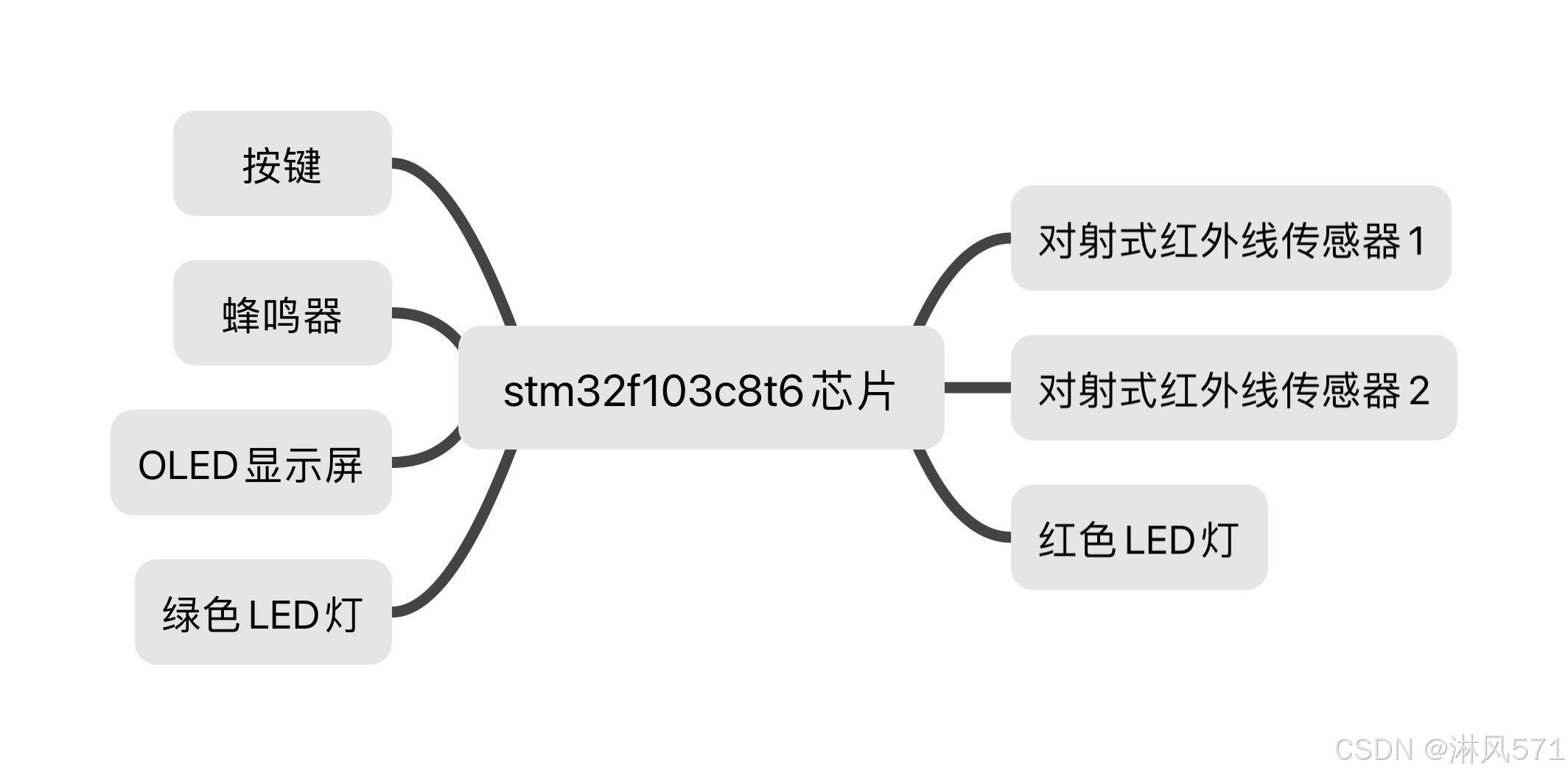

1.项目框图

2.功能实现

该项目实现的功能是定时器扫描按键按下，绿灯变亮，OLED屏幕显示号码加一，然后蜂鸣器响两下提示病人进入。当两个对射式传感器判断出病人进入时，红灯亮绿灯灭表示里面有人。依次反复，直到下班。。。

四、程序代码

按键模块代码：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

unsigned char KeyKit;
/**
	函  数：按键初始化
	参  数：无
	返回值：无
**/
void Key_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);    //开启GPIOB的时钟

	GPIO_InitTypeDef GPIO_InitStructure;					//GPIO结构体初始化
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;			//设置输入模式为上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

/**
	函  数：按键驱动函数，在中断中调用
	参  数：无
	返回值：无
**/

void Key_Loop(void)
{
	static unsigned char NowState,LastState;
	LastState = NowState;									//更新按键状态
	NowState = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1);	//读取当前按键状态
	//如果上个时间点按键按下，这个时间点未按下，则是松手瞬间，以此避免消抖和松手检测
	if(LastState == 0 && NowState == 1)
	{
			KeyKit = 1;										//如果按键按下置标志位
	}
}

/**
	函  数：获取当前按键状态
	参  数：无
	返回值：返回按键驱动函数所置标志位
**/
uint8_t Key(void)
{
	unsigned char Temp=0;
	Temp=KeyKit;
	KeyKit = 0;
	return Temp;
}

//如果想直接用延时来做，可以参考以下代码

//uint8_t Key_GetNum(void)
//{
//	uint8_t KeyNum = 0;
//	if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
//	{
//		Delay_ms(20);
//		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);
//		Delay_ms(20);
//		KeyNum = 1;
//	}
//
//	return KeyNum;
//}

定时器模块代码：

#include "stm32f10x.h"                  // Device header
#include "Key.h"
#include "Delay.h"

void Timer_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			 //开启TIM2的时钟

	TIM_InternalClockConfig(TIM2);		//选择内部时钟

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;					//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;         //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;     //计数器模式，选择向上计数
	//这里根据公式 溢出 = 72MHZ／（PSC+1）／（ARR+１）配置定时中断为20ms
	TIM_TimeBaseInitStructure.TIM_Period = 1000 - 1;                    //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1440 -1;                  //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;                //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);                 //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	TIM_ClearFlag(TIM2, TIM_FLAG_Update);				//清除定时器更新标志位，避免刚上电就进入中断加一

	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);			//开开启TIM2的更新中断

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;				//选择配置NVIC的TIM2线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;	//指定NVIC线路的抢占优先级为2
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);

    TIM_Cmd(TIM2, ENABLE);										//使能定时器

对射式红外线传感器模块代码：

#include "stm32f10x.h"                  // Device header

uint8_t Entering = 0,Entered = 0;

void Enter_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE);		//开启GPIOB和AFIO的时钟

	GPIO_InitTypeDef GPIO_InitStructure;											//配置两个GPIO口
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 ;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource11);			//将外部中断的PB11号线映射到GPIOB，即选择PB11为外部中断引脚
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource0);				//将外部中断的PB0号线映射到GPIOB，即选择PB0为外部中断引脚

	EXTI_InitTypeDef EXTI_InitStructure;
	EXTI_InitStructure.EXTI_Line = EXTI_Line11 ;  // 使用 EXTI 11
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;  // 下降沿触发中断
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line = EXTI_Line0;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);
}
/**
  函    数：EXTI15_10外部中断函数
  参    数：无
  返 回 值：无
**/

void EXTI15_10_IRQHandler(void)
{

	if (EXTI_GetITStatus(EXTI_Line11) == SET)                   //判断是否是外部中断11号线触发的中断
	{
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)		//为防止出现计数不准，这里继续判断电平状态
		{
			Entering = 1;										//置标志位1，说明有人通过了第一个传感器
		}														//只有依次通过两个传感器才是进入
		EXTI_ClearITPendingBit(EXTI_Line11);					//清除中断标志位
	}
}

/**
  函    数：EXTI0外部中断函数
  参    数：无
  返 回 值：无
**/

void EXTI0_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line0) == SET)										//判断是否是外部中断11号线触发的中断
	{
		if ((GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0) && (Entering == 1))		//先触发第一个传感器再触发第二个传感器才能执行操作，里面的人出来是不执行操作的
		{
			Entered = 1;					//当这个标志位置1时就表示有人进来了
		}
		EXTI_ClearITPendingBit(EXTI_Line0);	//清除中断标志位
	}
}

main函数模块代码：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Key.h"
#include "Timer.h"
#include "Buzzer.h"
#include "Light.h"
#include "OLED.h"
#include "Enter.h"

int main(void)
{
	Buzzer_init();
	Key_Init();
	Light_init();
	Timer_Init();
	OLED_Init();
	Enter_Init();

	uint8_t KeyNum = 0;
	uint8_t Num = 0;

	OLED_ShowString(1, 1, "Number:");

	while(1)
	{
		OLED_ShowNum(1, 8, Num, 3);		//在OLED屏上显示号码

		KeyNum = Key();					//获取按键信息，按键按下执行以下操作
		if(KeyNum == 1)
		{
			GreenLight_ON();
			Buzzer_ON();
			Num++;
		}

		if(Entered == 1)				//判断有人进入执行以下操作
		{
			RedLight_ON();
			Entering = 0;
			Entered = 0;
		}
	}
}

/**
	函  数：定时器中断函数
	参  数：无
	返回值：无
**/



void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)	//读取定时中断标志位为1
	{
		Key_Loop();										//不断执行该函数获取按键状态
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);		//清除标志位
	}
}

注意：剩下的就是一些LED模块蜂鸣器模块的配置了，博主相信各位是完全能够搞定的哈。其中配置的时候要注意GPIO口输出输入的正确配置哦，还有就是OLED屏幕的配置不会的可以去网上查找资料学习一下哈，我这里一时半会也说不清哈哈。

该项目主要是记录一下个人的一个学习过程，项目比较简单，欢迎同学们在评论区交流学习，一起进步，欧里给！！！
