SolidWorks快速建模装配技巧

已于 2022-03-24 12:11:21 修改
阅读量9.2k 收藏 11
点赞数 2
分类专栏： SolidWorks 文章标签： solidworks
于 2022-02-01 17:39:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_63715821/article/details/122760384
版权

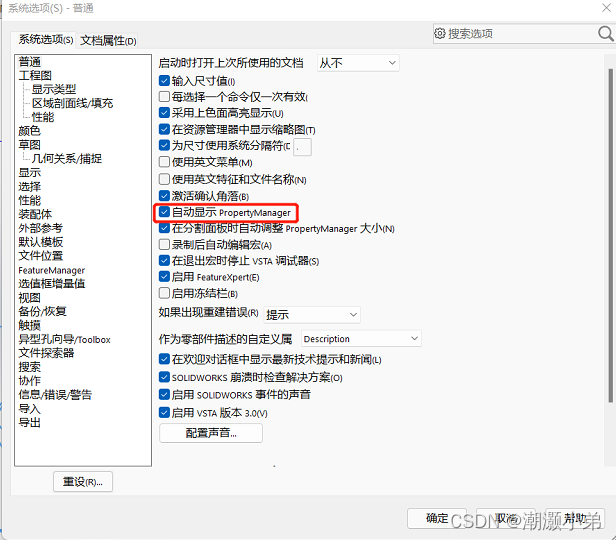

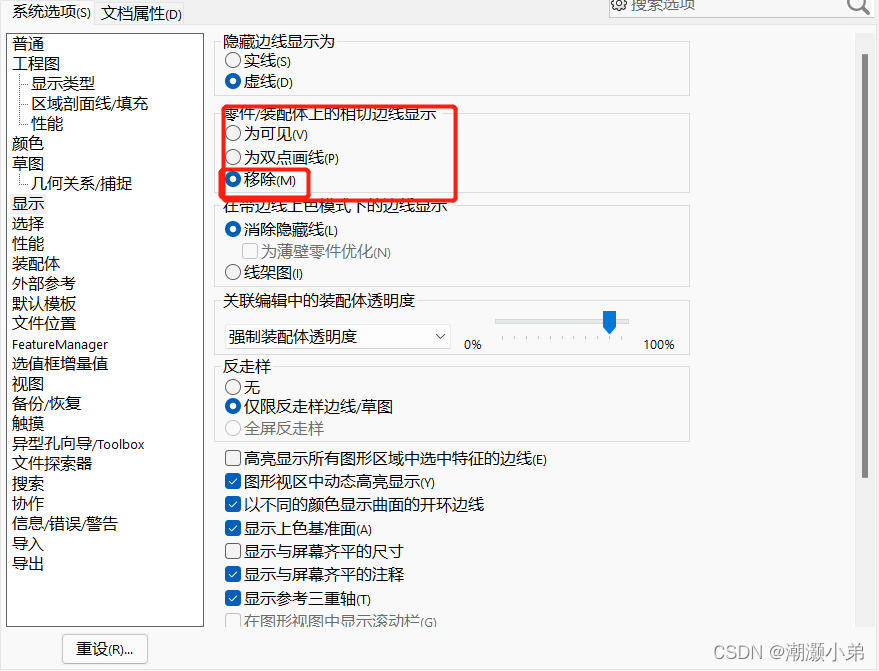

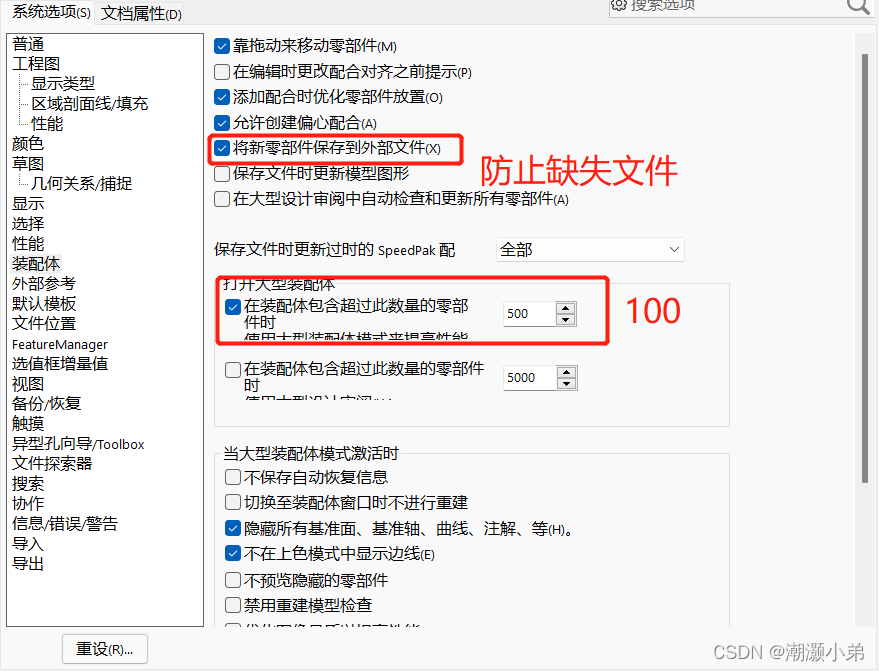

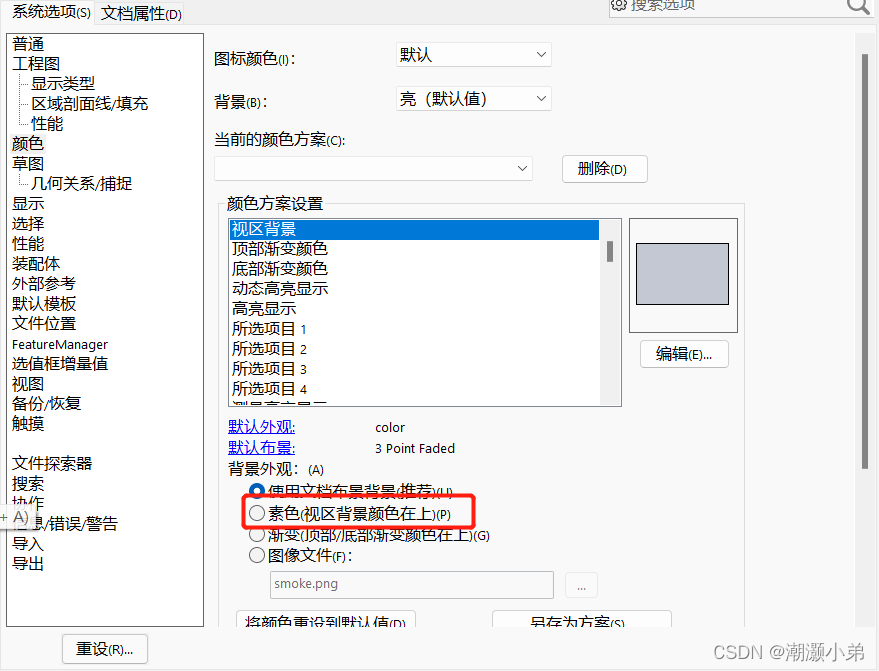

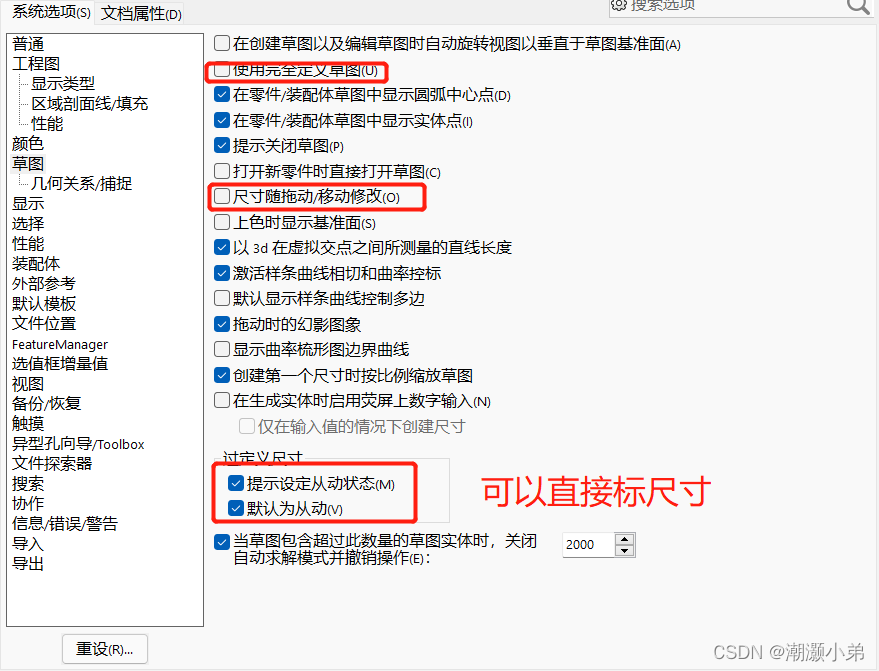

选项设定使sw更快捷

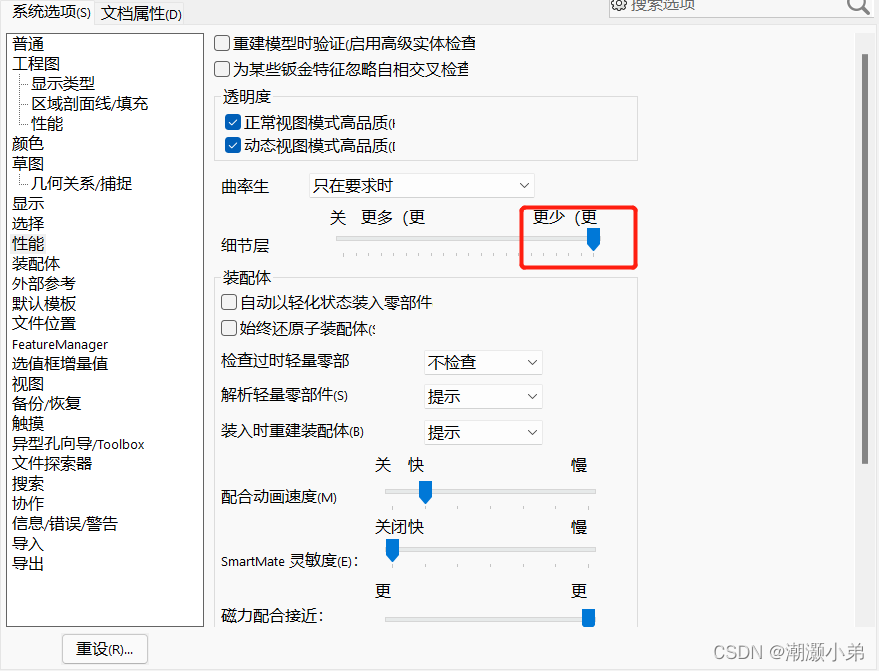

运行更快一点

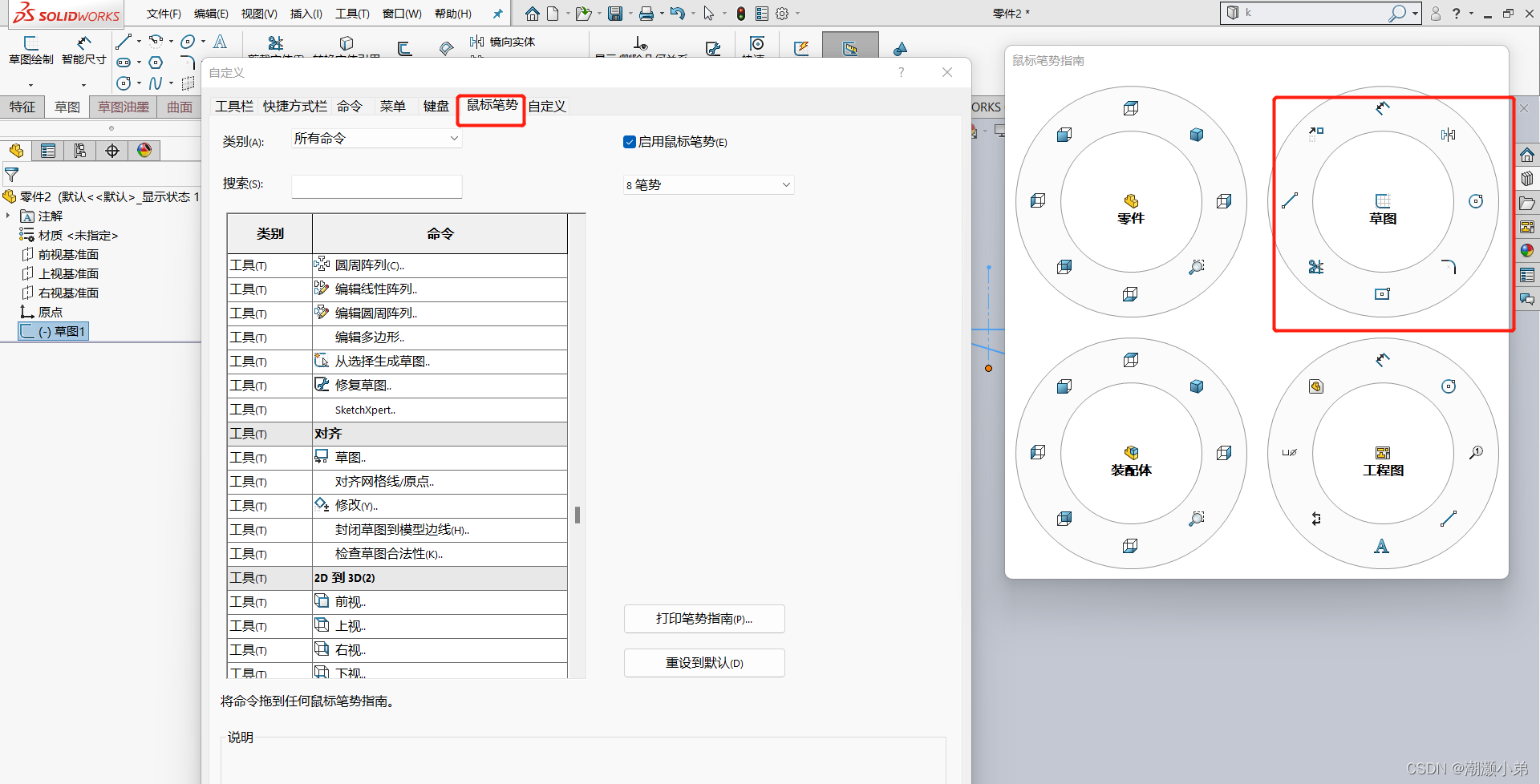

 鼠标笔式设定

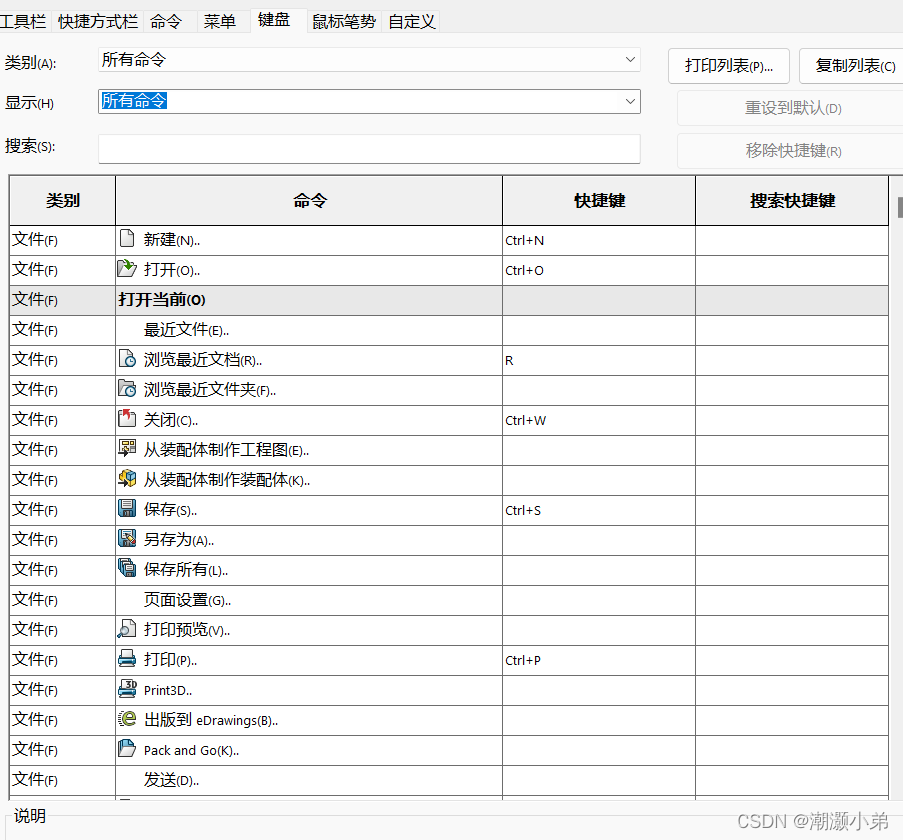

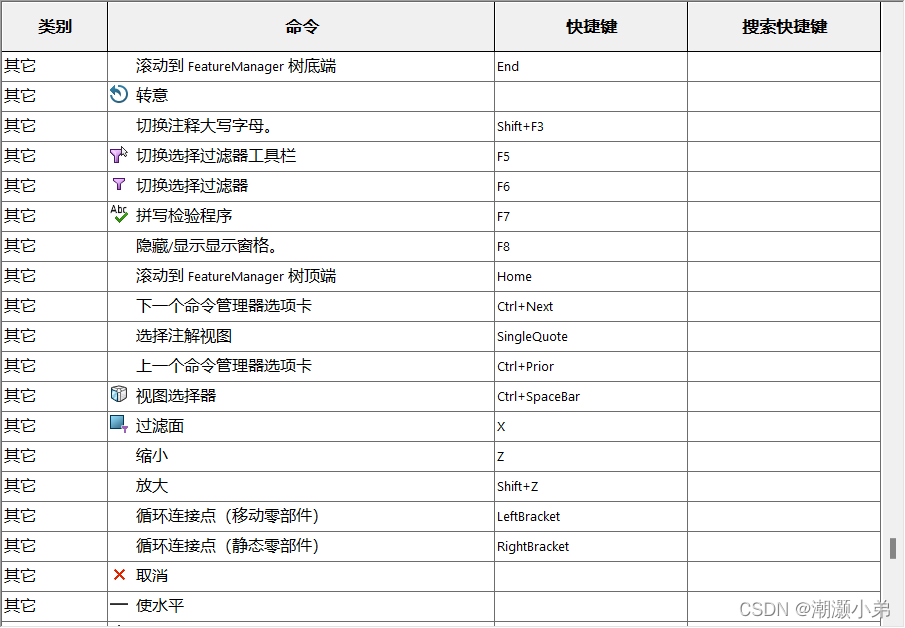

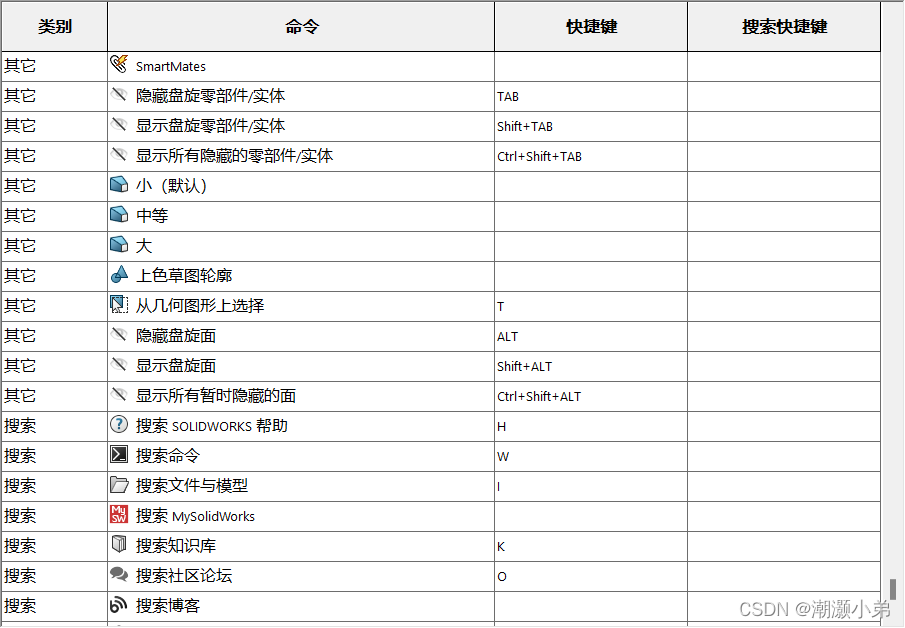

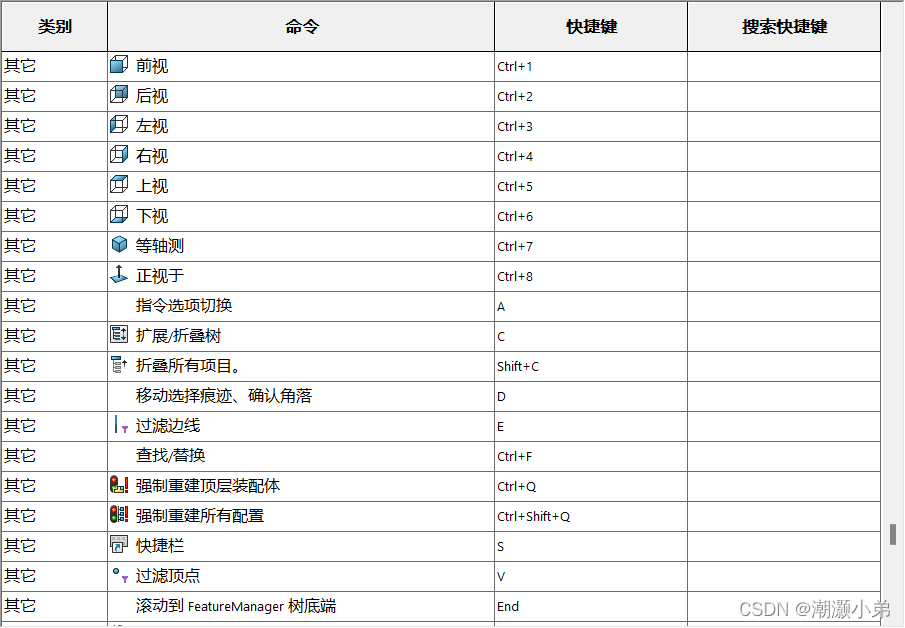

常见快捷键使用

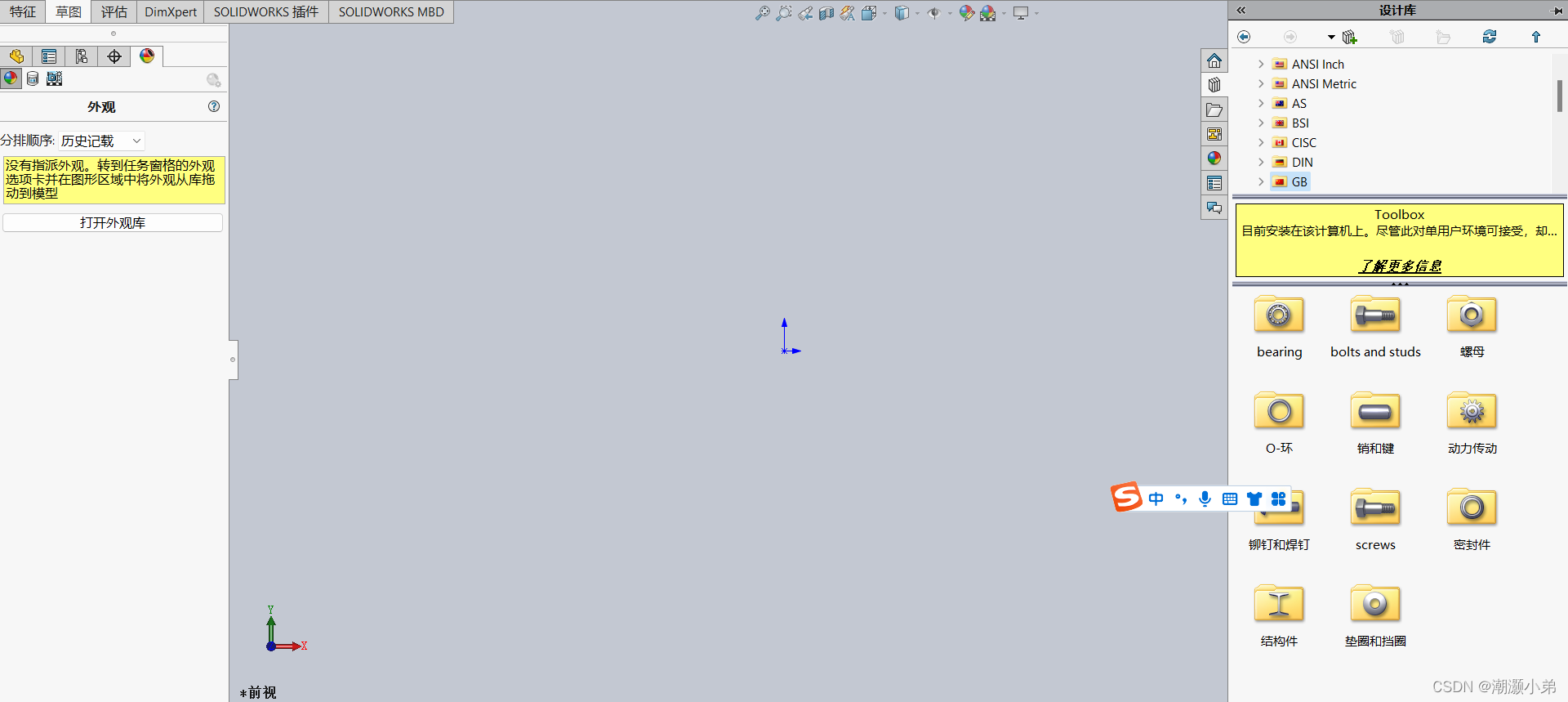

设计库使用

快速装配技巧

  • 装配体——插入零部件——浏览——√：装配第一个零件要点左上的√号//各个基准面重合，方便以后装配。
  • 右键点击某个零件可以自己动
  • 快捷配合：按住Ctrl键点两个面，放开Ctrl键，点击跳出的框里面的配合。                                                  同心圆：按住Alt键，拖着圆去另外一个圆，自动同心圆。
  • 复制：ctrl拖出
  • 角度：两个面，最大最小角度
