Cache和主存的映射方式

        阅读本文前，请确保自己已经了解了Cache的作用，以及Cache和主存为何需要地址映射。不然可能会懵。

先提出几个问题，看能不能准确回答，看完文章之后能不能呢？

1.行、块、组分别是什么？

2.Cache的位数由什么组成？

3.主存中的位数由什么组成？

4.直接映射时CPU的访存过程？

行、块、组的定义

行：是cache内的一个容器，存储块以及其他信息（例如有效位和标记位）

块：块是一个固定大小的信息包，是cache和主存之间交换数据的最小单位，块大小、块长、行数往往指的是这一块存储信息的位数

组：组是一个或多个行的集合。在直接映射中一组由一行组成，组相联映射中一组由多行组成

tips：这里有一个很重要的误区！！Cache块中存放的就是实际使用的数据，而不是主存地址。例如，主存块的大小为4B，计算机按字节编址，说明这一块中存放了4个1B的信息，需要4*8=32个bit位来存储，故数据位的位数为32.

再tips：我一开始不理解一口气把4个1B的信息放进去，如果行内不存储块内地址怎么找到具体对应的哪个信息呢？后来查阅资料了解到，是根据CPU提供的地址内的偏移量（其实就是块内地址)查找，所以行内不需要存储具体的块内地址，举例如下。

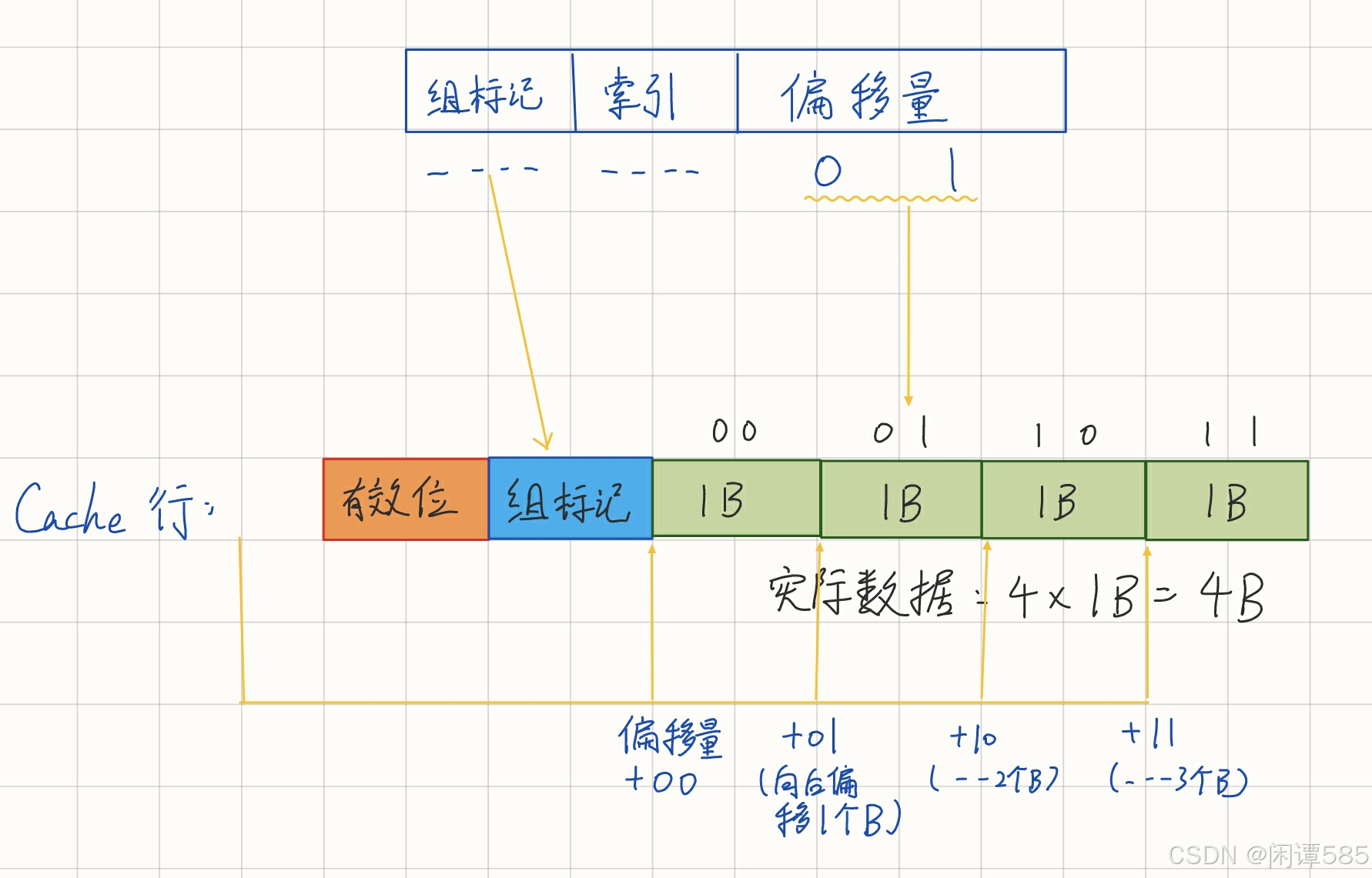

这里我们不关注怎么找到这一Cache行的，只关注找到行后如何根据cpu给出的主存地址的块内地址找到实际需要的数据，比如这里的块内地址（偏移量）为01,意思就是要从数据位开始向后偏移1个B，这样就找到了实际数据。

Cache位数的组成

1.有效位：说明当前Cache行中存放的信息是否有效；

2.标记位：指明这一块是主存中的哪一块副本，和主存的地址直接相关，在直接映射和组相联映射中可精简；

3.数据位：块中存放的数据位数，eg：块大小为32B，则共需要32*8=256个bit位来存储；

4.脏位（修改位）：回写法使用，标志这这一块是否被修改过；

5.计数器位：LRU替换算法使用，记录主存块的使用情况

总而言之，Cache位数=有效位+标记位+数据位+（脏位）+（计数器位），是否存在脏位和计数器位完全看题目条件，没说就是没有。

主存位数的组成

主存位数的组成较为简单，主存位数=主存块号位数+块内地址位数

块内地址：

主存的块内地址和Cache的数据位（Cache块的大小）可以说是息息相关，首先我们回顾一下基础概念：

按字编址、按字节编址：通常可以理解为主存中的一个地址指向的空间存储了几位的数据

故块内地址的定义：用来标识块内一个数据的具体位置

eg.已知块大小为64B，按字节编址，则块内地址的位数为log（64B/1B）=6位，意思就是只需6位bit位就可以在一个块内找到某个数据的具体位置

eg2.若按字编址呢？

其实含义不变，按字编址，则一个数据的大小为4B，块内地址的位数为log（64B/4B）=4位

主存块号：

Cache和主存划分为大小相等的块，主存能够划分的块的数量需要几位二进制位表示，即为主存块号的位数。

直接映射

定义：主存中的每一块对应唯一的Cache块，若该位置已有内容，则发生块冲突，原来的块无条件被替换出去（无须替换算法）。

优点：实现简单；

缺点：不够灵活，即使Cache中有许多空地址也不能占用，发生块冲突的概率最高，空间利用率最低。

在抛出公式之前，我们再加深一下这几个名词的印象：

行号、行数、主存块号

现在可以抛出公式了：

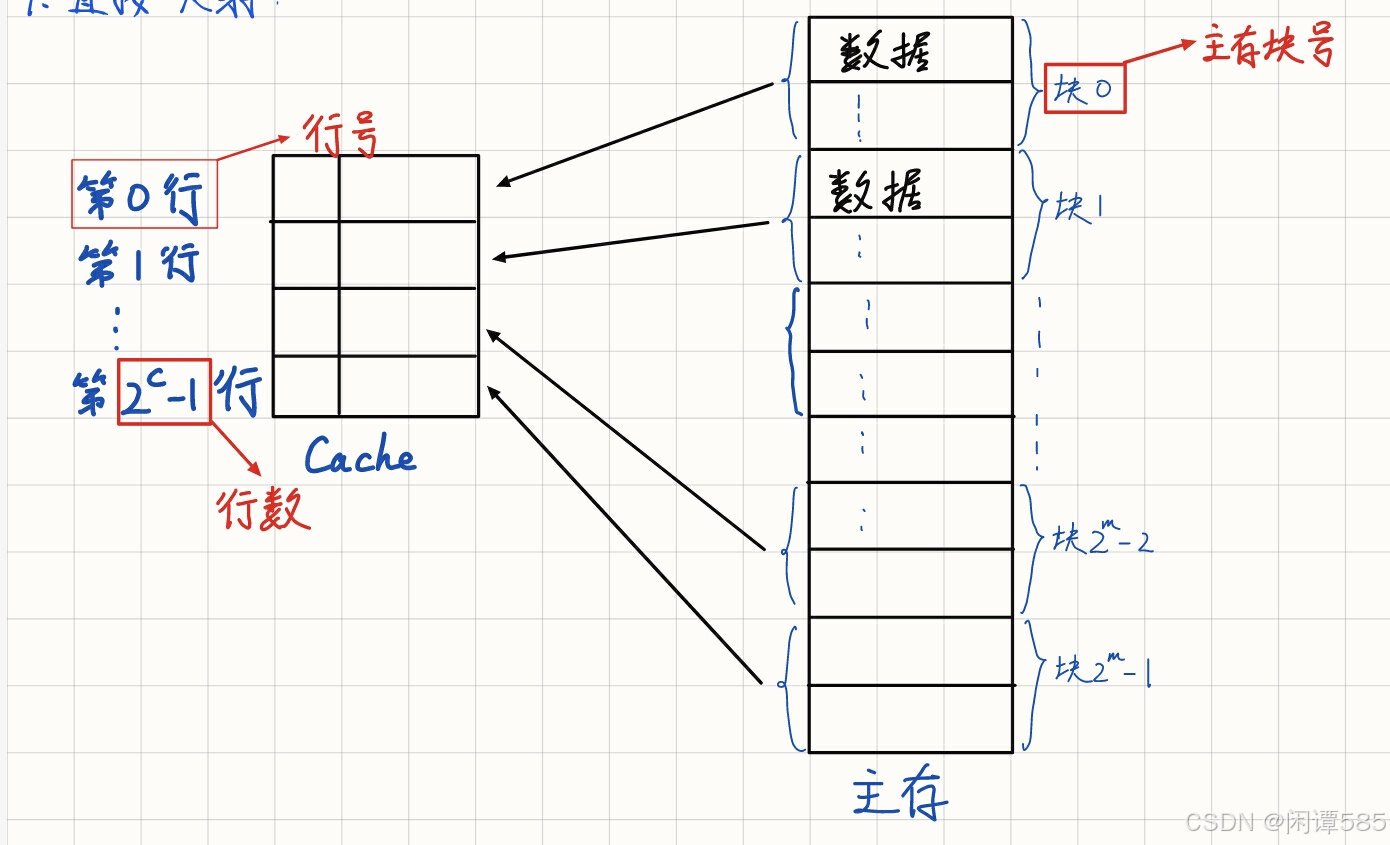

Cache行号=主存块号 mod Cache总行数

eg.已知主存块号为1，8，9，20，24，Cache共有8行，分别对应的Cache行号为？

1 mod 8 = 9 mod 8 = 1，故应存在Cache的第1行中；

8 mod 8 = 24 mod 8 = 0，故应存在Cache的第0行中。

在直接映射中，主存地址=标记位+Cache行号位+块内地址位

若 Cache 总块数 =2^ n 则主存块号末尾n 位直接反映它在Cache 中的位置,即为Cache行号位

注意：因为我们可以直接根据主存地址中的n位行号位判断出该地址可能存在哪一个Cache行中，所以Cache的位数中无需包含这n位行号位。只将主存块号的剩余位作为标记位即可。

eg.假设CPU访问内存地址0000 0010 0101 0011，按字节编址，主存块大小为16B，Cache中有8个Cache行，，我们来完整推导一下CPU的访存过程：

1.按字节编址：说明一个数据的大小为1B；主存块大小为16B：说明主存块可以存放16个数据，即为2^4个，需要 4个bit位来作为块内地址位

2.Cache中有8个Cache行：2^3个Cache行，需要 3位bit位作为行号位

3.由此我们可得0000 0010 0 101 0011（标记位+Cache行号位+块内地址位）

（以上内容是我们自己根据已知条件推断的，实际上这些信息CPU本来就知道！！）

CPU的访存过程：

首先根据方寸地址中间的Cache行号位（ 101），找到对应的Cache行

---->将对应Cache行中的标记与主存地址中的标记位进行对比（0000 0010 0）

---->True：若相等且有效位为1，访问Cache命中，根据主存地址中低位的块内地址位（ 0011），在对应的Cache行中存取信息

---->False：若不相等或有效位为0，则“未命中”，此时CPU从主存中读出该地址的一块信息送入对应的Cache行中（ 注意，这里是无条件替换，无论这个Cache行之前是否存储过信息，都直接替换），并将有效位设置为1，修改标记位为主存地址中的标记位（0000 0010 0）

---->同时将该地址中的内容送入CPU，访存结束。

全相联映射

图懒得画了，其他人的文章里肯定画了，我这里划水了。

 定义：主存中的每一块可以装入Cache中的任何位置

优点：Cache块的冲突概率低，只要有空闲Cache行，就不会发生冲突；空间利用率高；命中率高。

缺点：标记的比较速度较慢；实现成本较高，通常需采用按内容寻址的相联存储器。

这一映射的实现相对简单，这里我和直接映射进行对比，看有何不同，更容易记忆。

主存地址的结构：

主存地址=标记位+块内地址

显而易见，比直接映射少了Cache行号位，因为在全相联映射中，主存块可以存入Cache的任意行，显然是无法指定行号的。

CPU的访存过程也相对简单：

---->将主存地址中的标记位和Cache各行的标记进行比较

---->True：若有一个相等且有效位为1 ，则命中，根据块内地址从该Cache行取出信息；

---->False:若都不相等，则不命中，此时CPPU从主存中读出该地址所在一块的信息送入Cache

的任意一个空闲行中（若当前没有空闲行，后面讲解的替换算法会告诉你如何进行替换），将有效位设为1，并设置标记，同时将地址内容送入CPU，访存结束。

组相联映射

定义：将Cache分为Q个大小相等的组，每个主存块可以装进固定组的任意一行，是对直接映射和全相联映射的一种折中。

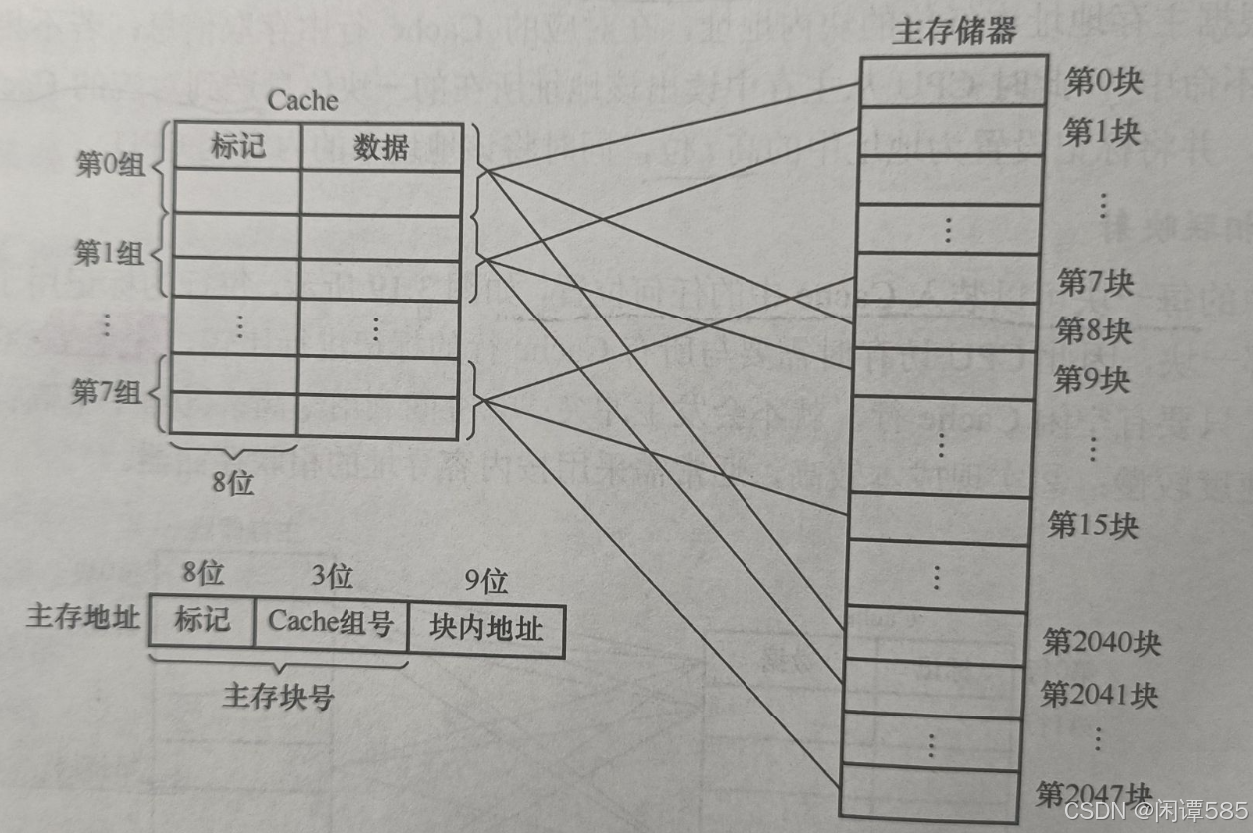

懒虫决定直接贴书上的图

组相联映射的关系可以定义为：

Cache组号 = 主存块号 mod Cache组数

组相联映射的主存地址组成：

主存地址 = 标记位+ 组号+块内地址

和之前一样，我们对比着来看：

和直接映射的相似点：直接映射是根据CPU提供的地址内的行号找到对应的Cache行，组相联映射是根据CPU提供的主存地址内的组号找到对应Cache组；

和全相联映射的相似点：全相联映射是根据CPU提供那个的标记位在所有Cache行中寻找相等的标记，组相联映射是在唯一对应的组内Cache行中寻找相等的标记。

over

比较器

接下来我们看一下比较器的概念：

这里我也比较懵，所以引用了一位评论区大佬的总结

袁春风的教材上有提到比较器的概念（408命题组雷神锤），cache在找到对应的组后，需要对组内的每一行逐一进行<tag, valid>的键值对匹配直到成功为止，比较器的作用是通过保存该行的tag部分加快每一行匹配的过程，所以每一个组内有多少行就有多少个比较器，置于为什么不用再乘上组数，我不懂比较器的构造，猜测应该是成本原因。直接映射每个组只有一行，所以只有一个比较器；全映射只有一个组，那么有多少行就有多少个比较器；n路组相联，每一组有n行，所以是n个比较器。
