计算机组成原理第五章（中央处理器）

第一节 CPU

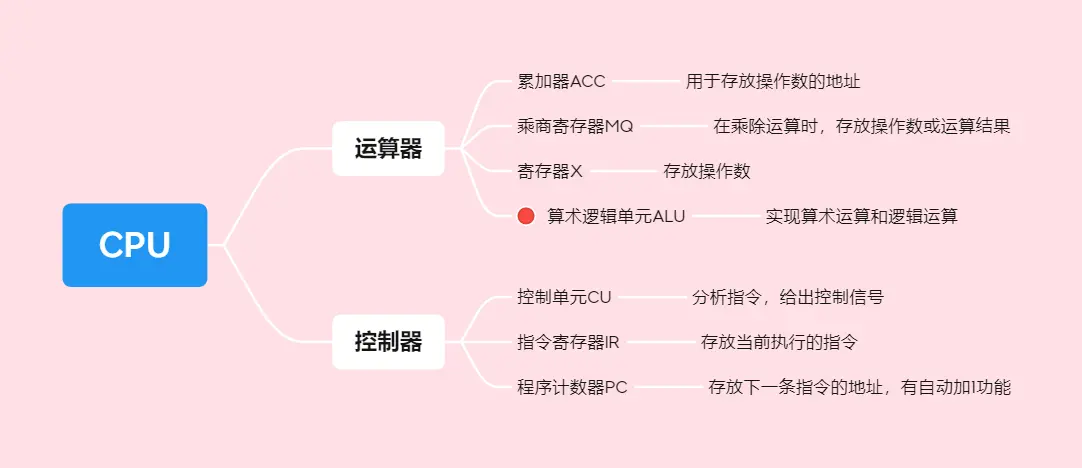

一、CPU的结构

CPU由运算器和控制器组成。

二、CPU的功能

指令控制、操作控制、时间控制、数据加工、中断处理。

运算器的功能：对数据加工

控制器的功能：取指令、分析指令、执行指令

第二节 指令执行过程

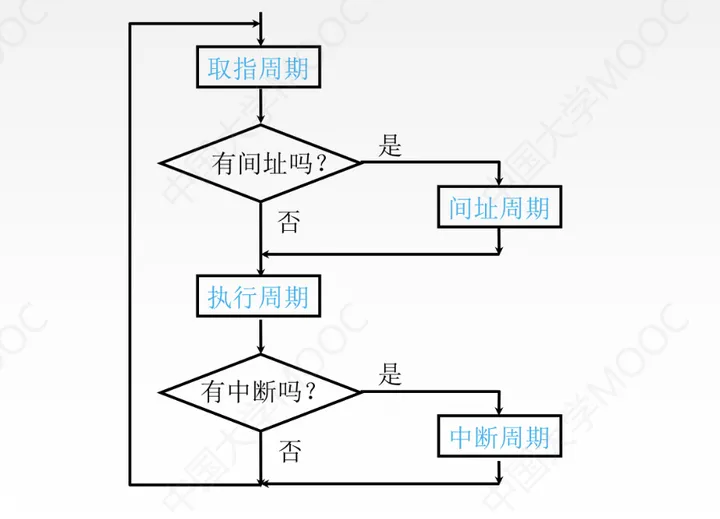

在指令周期中，包含了：取指周期，在取指周期后需要判断是否有间址周期，如果没有就进入到执行周期，在执行周期后又需要判断是否有中断程序，如果有就响应中断并保存断点生成中断服务程序入口；如果没有就进入下一个取指周期。

四个周期都有CPU访存操作，只是访存目的不同。取值周期是取指令；间址周期是取有效地址；执行周期是为了取操作数；中断周期是为了保存程序断点。

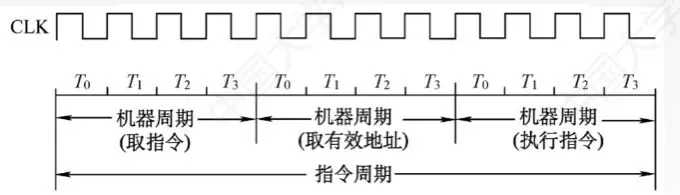

指令周期常常有若干个机器周期，机器周期里面又包含若干个时钟周期。每个指令周期内的机器周期可以不同，机器周期内的时钟周期也可以不同。时钟周期是CPU操作的最基本单位。

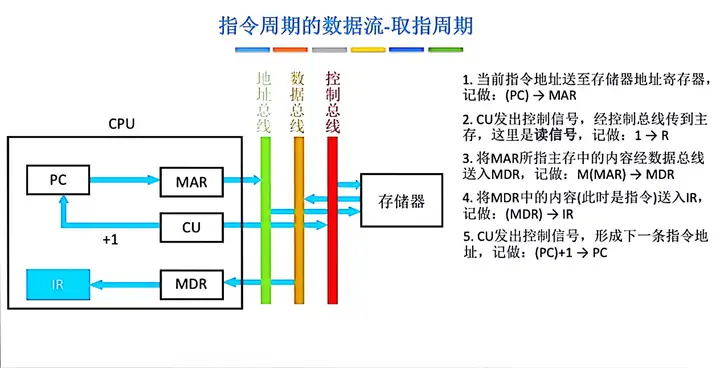

一、取值周期

取指周期：取指周期的任务是根据PC中的内容从主存中取出指令代码并存放在IR中。而PC中存放的是指令的地址，根据这个地址从内存单元取出的是指令，并放在指令寄存器IR中，取指令的同时，PC加1。

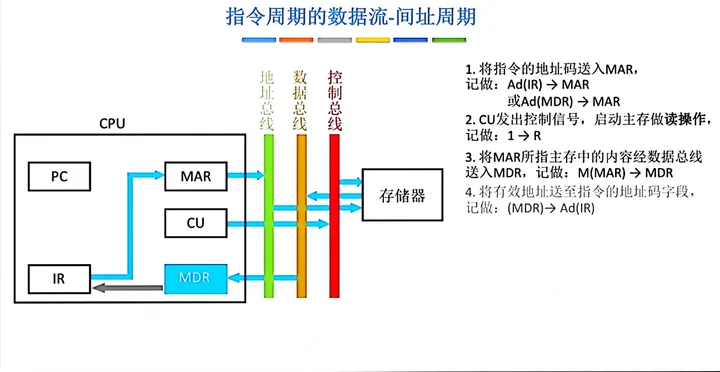

二、间址周期

间址周期：间址周期的任务是取操作数有效地址，以一次间址为例，将指令中的地址码送到MAR并送至地址总线，此后CU向存储器发读命令，以获取有效地址并存至MDR。

三、执行周期

执行周期：执行周期的任务是根据IR中的指令字的操作码和操作数通过ALU操作产生执行结果。不同指令的执行周期操作不同，因此没有统一的数据流向。

指令执行方案：

单指令周期	所有指令选用相同的执行时间（取决于最长指令执行时间），指令间串行，但原本只需要很短时间完成指令也分配了很长时间，降低整个系统运行速度
多指令周期	对不同指令选用不同的执行时间，需要更复杂的硬件设计，指令间是串行
流水线	在每个时钟周期让多个指令同时运行，指令间是并行

四、中断周期

中断周期：中断周期的任务是处理中断请求。假设程序断点存入堆栈中，并用SP指示栈顶地址，而且进栈操作是先修改栈顶指针，后存入数据。

第三节 数据通路的功能和基本结构

一、数据通路的基本结构

Ⅰ：CPU内部单总线方式。将所有寄存器的输入端和输出端都连接在一条公共通路上。易发生冲突。

Ⅱ：双总线/多总线方式。多个总线上传不同的数据，提高效率。

Ⅲ：专用数据通路方式。专门给某些部件设计通路。性能很高但是硬件量大。

说明：

①对于单总线的连接方式来说，ALU只能有一端与总线相连，因为两端相连就必会发生冲突。所以另一段要设计一个暂存器，先把数据放入暂存器，暂存器再与总线相连。

②单周期就是指令在一个周期内完成，这是需要与多总线结构配合。才能使各个部件的数据传递。因为单总线一个周期内只能传递一个数据，所以指令不可能在一个周期内完成。

内部总线	是指同一部件，如CPU内部连接各个寄存器及运算部件之间的总线
系统总线	指同一台计算机的各部件，如CPU，主存，I/O之间连接的总线

第四节 控制器的功能和工作原理

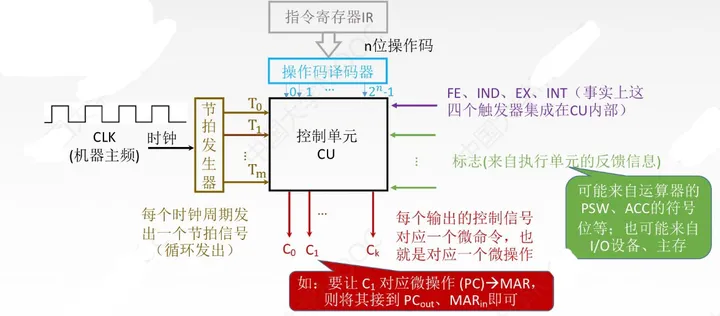

一、硬布线控制器

多提一嘴，一定要看看王道视频是如何设计出组合逻辑图的，我保证看完一定会有颠覆性的收获。

根据指令操作码、目前的机器周期、节拍信号、机器状态条件，即可确定现在这个节拍应该发出哪些”微命令“

硬布线控制器的特点：

• 指令越多，设计和实现就越复杂（逻辑图很复杂），因此一般使用RISC。
• 如果扩充一条新的指令，则控制器的设计就需要大改，因此扩充指令较为困难。
• 由于使用存纯硬件实现控制，因此执行速度很快。

二、微程序控制器（重难点）

要求：会基本概念微命令与微操作，微指令与微周期，主存储器与控制存储器，程序与微程序，MAR与CMAR，IR与CMDR。还会一些基本结构，比如为地址形成部件，微地址寄存器CMAR，微指令寄存器CMDR,控制存储器CM。

• 微命令：控制器部件向执行部件发出的控制命令，是构成控制序列的最小单位，例如打开或者关闭控制门的电位信号。是各部件完成某个基本微操作的命令
• 微操作：执行部件接受微命令后所进行的操作，和微操作是一一对应的。 （实际上，微命令是微操作的控制信号，微操作是微命令的执行过程，微操作是执行部件中最基本的操作）
• 微指令：若干微命令的集合，存放在一个控制存储器中，而存放微指令的控制存储器的单元成为微地址。在同一CPU周期内，并行执行的一组微命令，存储在控制存储器上面，称为一条微指令。
• 微周期：从读取一条微指令，到执行执行完毕所需要的时间称为微周期。
• 控制存储器：主存储器，主要用来存放程序和数据，位于CPU的外部，使用的是RAM。而控制存储器，则主要用于存储微程序，位于CPU内部，采用的是ROM。
• 微程序：实现一条机器指令功能的微指令序列。
• 程序与微程序：程序由机器指令构成，编写好以后放到主存中运行，可以改写。而微程序由微指令构成，事先编写好在CM（控制存储器）中，一般是不可改写的。微程序的作用就是实现一条对应的机器指令。

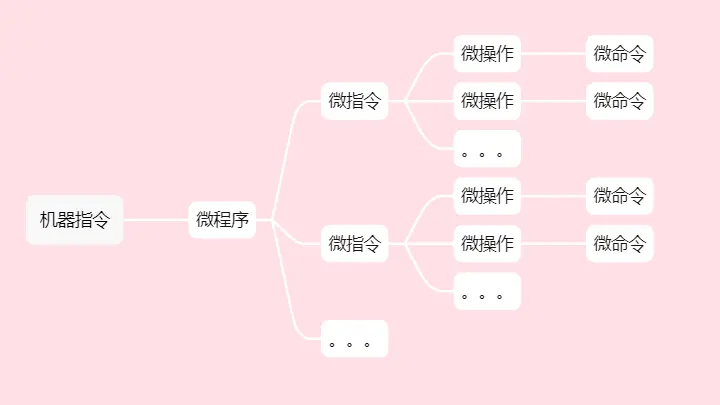

• 微程序>微指令>微命令=微操作是微命令的执行过程。

秒懂哦

• 一台计算机可以分为控制部件和执行部件。其中控制部件有指令寄存器，程序计数器，操作控制器，执行部件有运算器，存储器，外围设备，状态条件寄存器。
• 汇编程序员可见的寄存器有基址寄存器和状态/标志寄存器，程序计数器PC及通用寄存器。而MAR,MDR,IR,是CPU内部寄存器，汇编程序员不可见，微指令相关的汇编程序员也不可见。

水平型微指令的编码方式（重点会考）

①字段直接编码对于直接编码的方式最大的好处就是能够并行微操作，缩短了微命令的字段长度。有个题能很好的解释这其中的原因。某计算机的控制器采用微程序控制方式，微指令中的操作控制字段采用字段直接编码方式，共有33歌微命令，构成5个互斥类，分别包含7，3，12，5和6个微命令，则操作控制字段至少有几位？

每个互斥类要留1个状态位不操作，故为8，4，13，6，7个微命令。则需要3，2，4，3，3位共15位控制字段，而直接控制法要33位。很明显的缩减操作字段位数。

优点明显，缺点也明显啊。增加了译码，执行时间会增长，而却增大成本。

②直接编码就是每个控制字段位，就代表一个微命令，优点就是快，电力嘎嘎简单。但是若微命令要是多达几百条。那不是要几百位了。因此指令位数太长。

③某带有中断的指令系统有101中操作，采用微程序控制方式，存储器中相应最少有103个微程序。

要加上取值操作和终端操作，若有n条操作，则有n+2个微程序

④下一条微指令的形成方法常考的：断定法（根据当前执行的微指令寻找到下一条微指令）和计数器法（类似PC）

第五节 异常和中断机制

这节会在后面第七章一起讲

第六节 指令流水线

讲在前面，为什么要引入指令流水线。相信都听说过华强北的流水线运作方式吧。最明显的优点就是相较于顺序执行的吞吐量更大（单位时间内）运行相同数量的指令也更快。效率也更高。

这里就可以知道指令流水线的概念：把指令执行过程划分为不同的阶段，占用不同的资源，就能使多条指令同时执行。

①在流水执行的过程中，会经常遇到冲突，包括结构冲突，数据冲突，控制冲突。

	结构相关/冲突/冒险	数据相关/冲突/冒险	控制相关/冲突/冒险
概念	多条指令在同一时刻争用同一资源	下一条指令会用到当前指令计算的结果	遇到执行转移、调用、返回导致PC中断
处理办法	1.单独设置数据存储器和指令存储器，使取数和取值操作在不同的存储器中进行 2.暂停时钟周期	1.暂停时钟周期 2.数据旁路技术 3.编译优化	1.早判断，早生成 2.预取转移成功和不成功两个控制流方向的目标指令 3.加快和提前形成条件码 4.提高转移方向的猜准率

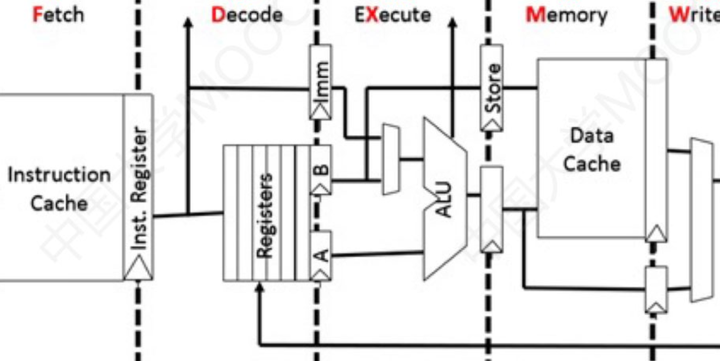

②五段式指令流水线（超重要）

顾名思义，五段分为IF(取值),ID(译码&取数),EX(执行),M(访存),WB(写回寄存器)

只有上一条指令进入ID段后，下一条指令才能开始IF段，否则会覆盖IF段锁存器的内容

考试中常见的五类指令：

Ⅰ、运算类指令的执行过程

IF：根据PC从指令Cache取指令至IF段的锁存器

ID：取出操作数至ID段的锁存器

EX：运算，将结果存入EX段锁存器

M：空段

WB：将运算结果写回指定的寄存器

Ⅱ、LOAD指令执行过程

作用：load指令可以完成将数据从存储器中复制到目的寄存器中，会访存

IF：根据PC从指令Cache取指令至IF段的锁存器

ID：将基址寄存器的值放到锁存器A，将偏移量的值放到lmm

EX：运算，得到有效地址

M：从数据Cache中取数并放入锁存器

WB：将运算结果写回指定的寄存器

Ⅲ、STORE指令执行过程

作用：将数据从寄存器中，复制到存储器中，会访存

IF：根据PC从指令Cache取指令至IF段的锁存器

ID：将基址寄存器的值放到锁存器A，将偏移量的值放到lmm。将要存的数放到B

EX：运算，得到有效地址。并将锁存器B的内容放到锁存器Store

M：写入数据Cache

WB：空段

Ⅳ、条件转移指令执行过程

IF：根据PC从指令Cache取指令至IF段的锁存器

ID：进行比较的两个数放入锁存器A，B；偏移量放入lmm

EX：运算，比较两个数

M：将目标PC值写回PC

WB：空段

Ⅴ、无条件转移指令的执行过程

IF：根据PC从指令Cache取指令至IF段的锁存器

ID：偏移量放入lmm

EX：将目标PC值写回PC

M：空段

WB：空段

针对条件转移指令和无条件转移指令做以下说明：写入PC的好事比EX更短，可以安排在EX段时间内完成。越早完成就越能避免控制冲突。当然也有在WB段修改PC值的

题目总结：

①流水CPU是由一系列叫做“段”的处理线路组成的。一个m段流水线稳定时的CPU的吞吐能力，与m个并行部件的CPU的吞吐能力相比具有相同的吞吐能力

原因是当流水线稳定后，说明已经进行了一条指令，往后每多一个时钟周期就多一条指令执行成功。

m个并行平均下来也是一个时针周期就多条指令

故具有相同的吞吐能力，但是流水线的方式，结构实现较为简单。

第七节 多处理器的基本概念（选择题）

这节的要求就是明白基本概念

①SISD（单指令流单数据流）

特点：只能并发，不能并行，每条指令处理一个指令

不是数据级并行技术

	SISD（单指令流单数据流）	SIMD（单指令多数据流）	MIMD（多指令多数据流）	多处理器系统	多计算机系统
特点	不是数据级并行技术	是一种数据级并行技术	是一种线程级并行技术	多个处理器共享单一物理地址空间	每台计算机拥有私有存储器，相互独立
特征	一条指令处理一个数据	一条指令处理多个数据	多条指令处理多个数据	多个处理器+一个主存储器	多个处理器+多个主存储器

• 并发（concurrency）：把任务在不同的时间点交给处理器进行处理。在同一时间点，任务并不会同时运行。
• 并行（parallelism）：把每一个任务分配给每一个处理器独立完成。在同一时间点，任务一定是同时运行。

并发不是并行。并行是让不同的代码片段同时在不同的物理处理器上执行。并行的关键是同时做很多事情，而并发是指同时管理很多事情，这些事情可能只做了一半就被暂停去做别的事情了。（你学废了吗？）
