认识与配置交换机端口镜像

一、端口镜像是什么

端口镜像是指通过在交换机或路由器上，将一个或多个源端口的数据流量转发到某一个指定端口，来实现对网络的监听。简单的就是复制流量监听用的。

二、镜像端口包括

1. 镜像口：复制所有从镜像端口流经的流量到观察端口
2. 观察口：把镜像口复制的流量转发给监测设备的端口

这2个东西统称镜像口

三、应用场景

安全设备接入客户原本的网络，不改变原本网络结构的情况下，需要使用旁挂的部署方式。这个时候需要在交换机上做镜像，将原本的出入流量复制一份到安全设备上，这样做能够监听客户网络的同时，不影响原本的网络，若安全设备故障，对原网络也不会产生影响。

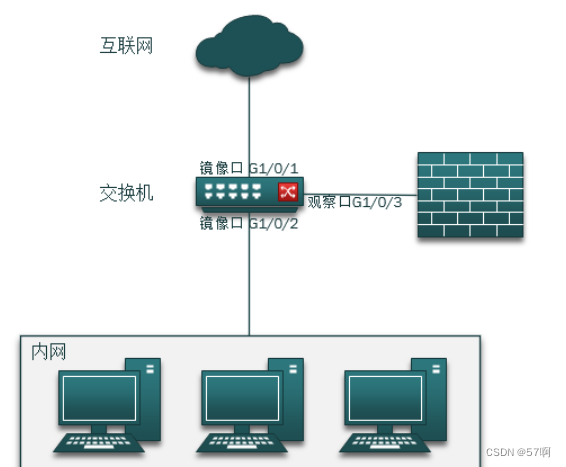

四、拓扑图

华为交换机镜像配置命令：

配置G1/0/1,G1/0/2端口为镜像口，监控流量方向为双向（both）

不同厂家配置命令有点不同，

[SW]interface gigabitethernet 1/0/1

[SW-gigabit1/0/1]port-mirroring to observe-port 1 both

[SW]interface gigabitethernet 1/0/2

[SW-gigabit1/0/2]port-mirroring to observe-port 1 both

或者

同时进入多个接口，再配置镜

interface range GigabitEthernet 0/0/2 to GigabitEthernet 0/0/20

port-mirroring to observe-port 1 both

配置G1/0/3端口为观察口

[SW]observe-port 1 interface G1/0/3 //观察端口 接IDS、态势感知等

eg.批量配置观察口

[SW]observe-port 1 interface-range G 0/0/1 to G0/0/22   #端口1到22为观察口

[SW]interface GigabitEthernet1/0/1 #进入镜像口

[SW-gigabit1/0/1]port-mirroring to observe-port 1 both #配置镜像上行下行流量

镜像流量的删除

1.删除镜像流量接口

Interface g1/0/1

Undo port-mirroring to observe-port 1

2.删除镜像监听口(观察口)

Undo observe-port 1 g1/0/2
