LVS

LVS 实际上相当于基于IP地址的虚拟化应用， 为基于IP地址和内容请求分发的负载均衡提出了一种高效的解决方法

Keepalived

1、支持故障自动切换（Failover）
2、支持节点健康状态检查（Health Checking）

判断LVS负载调度器、节点服务器的可用性，当master主机出现故障及时切换到backup节点保证业务正常，当 master 故障主机恢复后将其重新加入群集并且业务重新切换回 master 节点。

Keepalived实现原理剖析

1、keepalived采用VRRP热备份协议实现Linux 服务器的多机热备功能

2、VRRP（虚拟路由冗余协议）是针对路由器的一种备份解决方案。

3、由多台路由器组成一个热备份组，通过共用的虚拟IP地址对外提供服务

4、每个热备组内同时只有一台主路由器提供服务，其他路由器处于冗余状态

5、若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务


LVS+Keepalived 高可用群集部署

实验环境

主机操作系统IP地址软件/安装包/工具
主负载调度器（server3）CentOS7ens33：192.168.10.13ipvsadm、keepalived
备负载调度器（server4）CentOS7ens33：192.168.10.14ipvsadm、keepalived
Web节点服务器1（server5）CentOS7ens33：192.168.10.15
lo:0 (VIP)：192.168.10.100		rpcbind、httpd
Web节点服务器2（server6）CentOS7ens33：192.168.10.16
lo:0 (VIP)：192.168.10.100		rpcbind、httpd
客户机Windows10192.168.10.88

一、配置keeplived

server3：192.168.10.13

server4：192.168.10.14

server3：192.168.10.13

yum -y install keepalived
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak

.....
global_defs {						#定义全局参数
--10行--修改，邮件服务指向本地
	smtp_server 127.0.0.1
--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
	router_id LVS_01
--14行--注释掉，取消严格遵守VRRP协议功能，否则VIP无法被连接
	#vrrp_strict
}

vrrp_instance VI_1 {				#定义VRRP热备实例参数
--20行--修改，指定热备状态，主为MASTER，备为BACKUP
    state MASTER
--21行--修改，指定承载vip地址的物理接口
    interface ens33
--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
    virtual_router_id 51
	#nopreempt		#如果设置非抢占模式，两个节点state必须为BACKUP，并加上配置 nopreempt
--23行--修改，指定优先级，数值越大优先级越高，这里设置主为100，备为90
    priority 100
    advert_int 1					#通告间隔秒数(心跳频率)
    authentication {				#定义认证信息,每个热备组保持一致
		auth_type PASS				#认证类型
--27行--修改，指定验证密码，主备服务器保持一致
        auth_pass 1111
    }
    virtual_ipaddress {				#指定群集vip地址
        192.168.10.100
    }
}
--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
virtual_server 192.168.10.100 80 {
    delay_loop 6					#健康检查的间隔时间(秒)
    lb_algo rr						#指定调度算法，轮询(rr)
--39行--修改，指定群集工作模式，直接路由(DR)
    lb_kind DR
    persistence_timeout 0			#连接保持时间(秒)
    protocol TCP					#应用服务采用的是 TCP协议
--43行--修改，指定第一个Web节点的地址、端口
    real_server 192.168.10.15 80 {
        weight 1					#节点的权重
--45行--删除，添加以下健康检查方式
        TCP_CHECK {
			connect_port 80			#添加检查的目标端口
			connect_timeout 3		#添加连接超时(秒)
			nb_get_retry 3			#添加重试次数
			delay_before_retry 3	#添加重试间隔
		}
	}

	real_server 192.168.10.16 80 {		#添加第二个 Web节点的地址、端口
        weight 1
        TCP_CHECK {
			connect_port 80
			connect_timeout 3
			nb_get_retry 3
			delay_before_retry 3
		}
	}
##删除后面多余的配置##
}

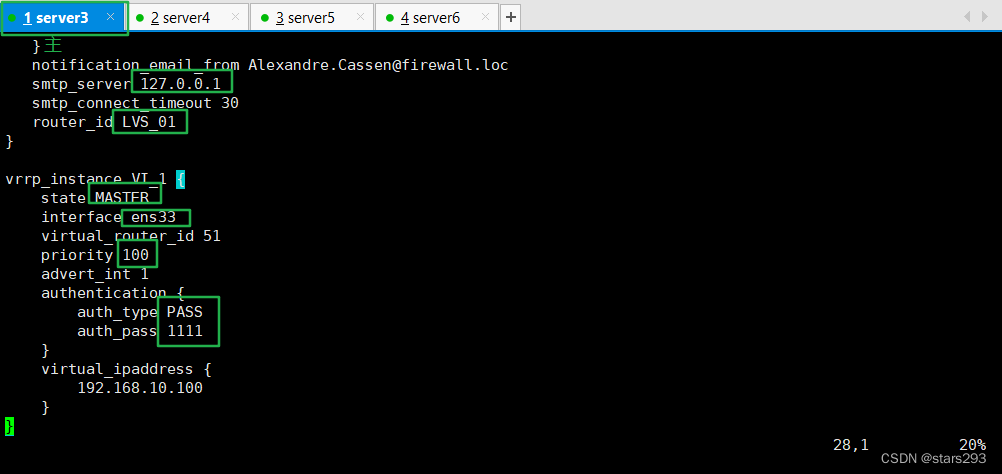

server3配置文件

[root@localhost keepalived]# vim keepalived.conf

! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_01
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.100
    }
}

virtual_server 192.168.10.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 0
    lb_kind DR
    persistence_timeout 0
! Configuration File for keepalived

global_defs {
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_01
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.100
    }
}

virtual_server 192.168.10.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 0

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_01
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.100
    }
}

virtual_server 192.168.10.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 0
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.100
    }
}

virtual_server 192.168.10.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 0
    protocol TCP

    real_server 192.168.10.15 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.10.16 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}



1.主备状态2.网卡：修改为真实网卡名称3.虚拟id：主备一致4.优先级值的设置5.认证类型和密码主备一致

server4：192.168.10.14

yum -y install keepalived
cd /etc/keepalived/
cp keepalived.conf keepalived.conf.bak

在server3上把配置文件导过来

scp keepalived.conf 192.168.10.14:`pwd`

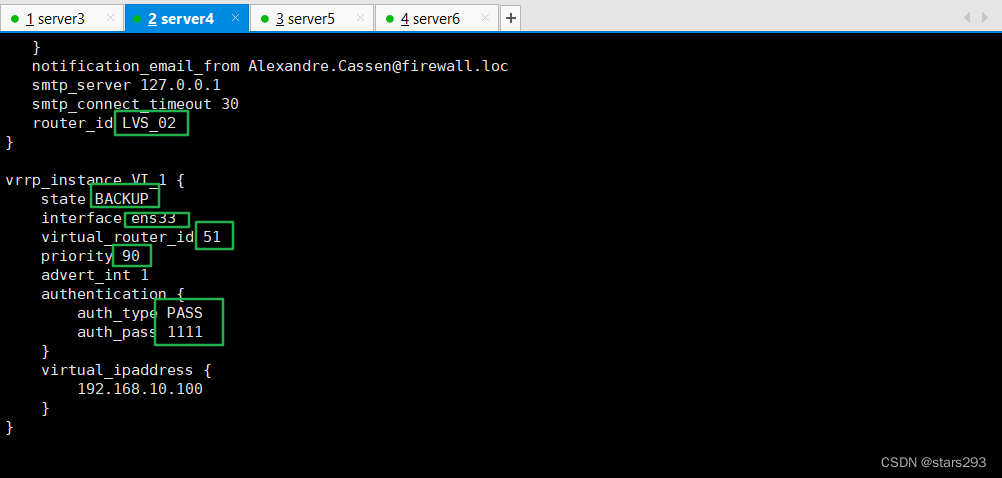

server4

[root@localhost keepalived]# vim keepalived.conf

! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_02
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.100
    }
}

virtual_server 192.168.10.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 0
    protocol TCP

    real_server 192.168.10.15 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.10.16 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}

 3.关闭两台主备服务器防火枪以及开启服务

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
systemctl start keepalived.service
systemctl enable keepalived.service

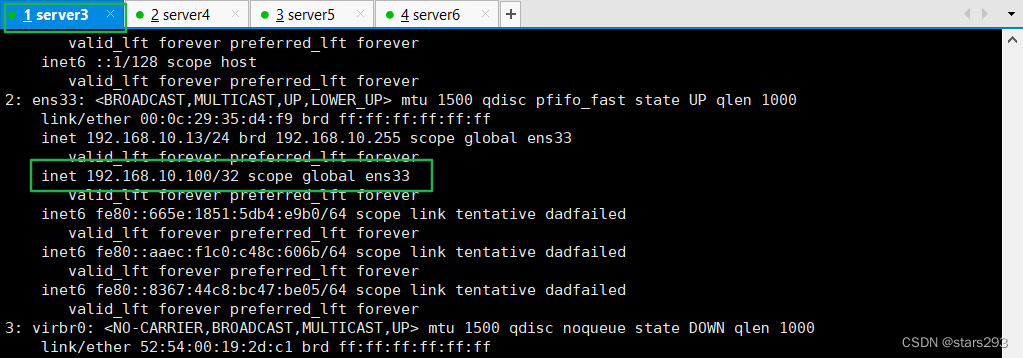

ip -a  查看虚拟ip地址

主服务器

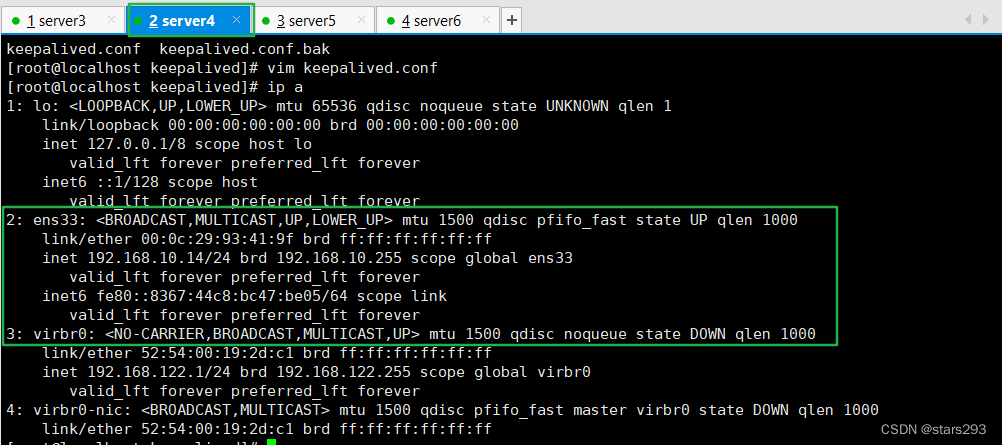

 备服务器

主备服务器开启ipvsadm服务

安装 ipvsadm 服务
yum -y install ipvsadm
启动 ipvsadm 服务
--192.168.10.13---
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm

ipvsadm -ln
#如没有VIP 的分发策略，则重启 keepalived 服务，systemctl restart keepalived

--192.168.10.14---
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm

ipvsadm -ln    自动生成配置

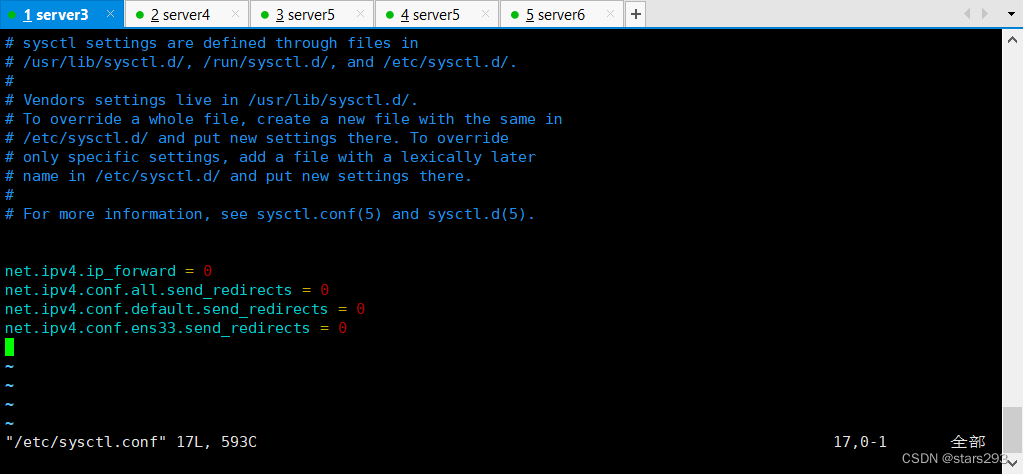

（3）调整 proc 响应参数，关闭Linux 内核的重定向参数响应
vim /etc/sysctl.conf
net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p





二、配置节点服务器

Web节点服务器1（server5）：192.168.10.15 lo:0 (VIP)：192.168.10.100
Web节点服务器2（server6）：192.168.10.16 lo:0 (VIP)：192.168.10.100

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

Web节点服务器1（server5）：192.168.10.15

yum install -y httpd
vim /etc/httpd/conf/httpd.conf
最后一行加入关闭长连接的配置
keepAlive off
systemctl start httpd.service

编辑网页主页
Web节点服务器1：192.168.10.15

cd /var/www/html/
echo '<h1>this is web1!</h>' >index.html

设置vip地址

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.10.100
NETMASK=255.255.255.255
ONBOOT=yes
~


 vim ifcfg-lo:0
ifup lo:0
ifconfig
route -n
route add -host 192.168.10.100 dev lo:0
route -n

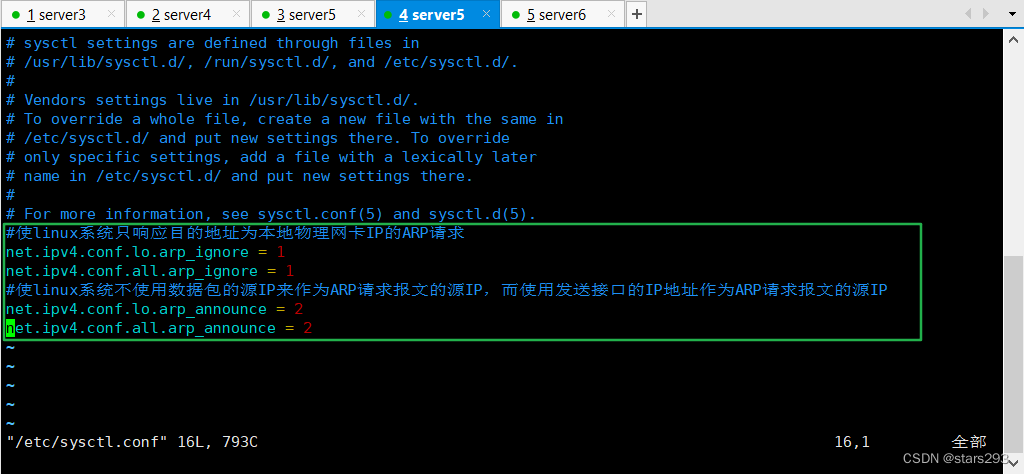

 配置内核参数

vim /etc/sysctl.conf
#使linux系统只响应目的地址为本地物理网卡IP的ARP请求
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.all.arp_ignore = 1
#使linux系统不使用数据包的源IP来作为ARP请求报文的源IP，而使用发送接口的IP地址作为ARP请求报文的源IP
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
~



sysctl -p    刷新配置

 Web节点服务器2（server6）：192.168.10.16

操作和Web1一样安装httpd服务
echo 'this is web2！' > /var/www/html/index.html

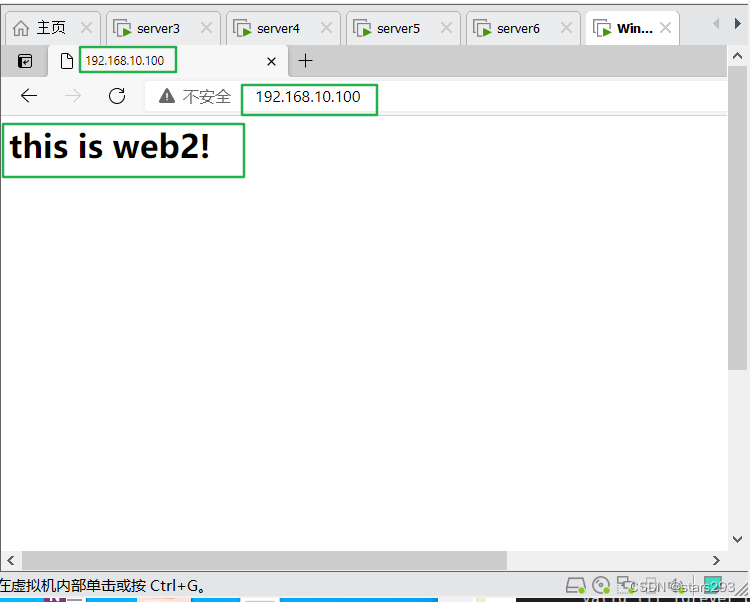

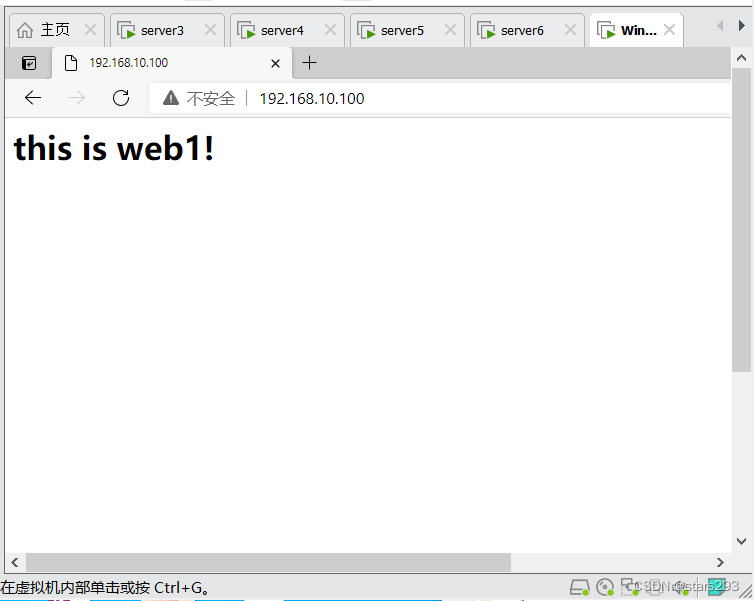

测试结果





这边我们将192.168.10.13主负载调度器将keepalived服务关闭



可以看到主服务器的vip没有了

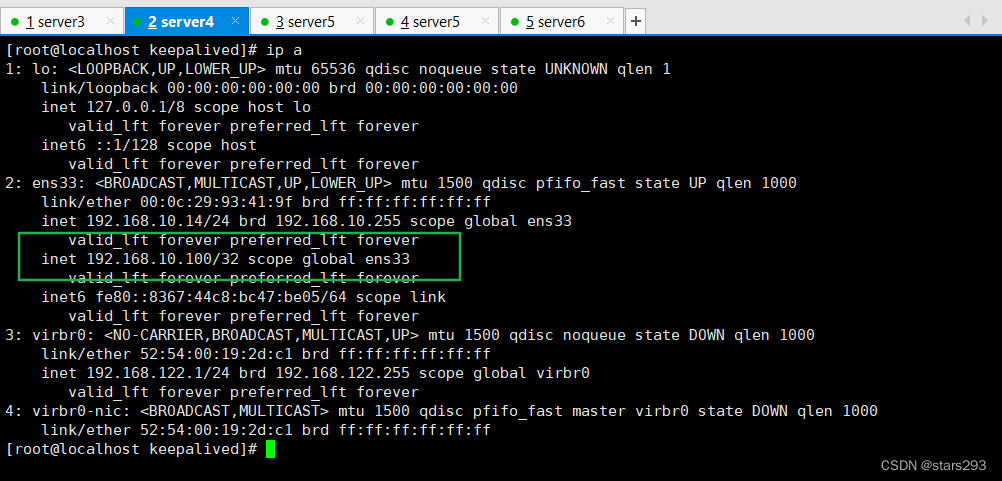

 但是漂移到了备服务器上了
