【网络】-- UDP协议

目录

传输层

再谈端口号

端口号范围划分

认识知名端口号（Well-Know Port Number）

两个问题

netstat

pidof

UDP协议

UDP的特点

UDP的缓冲区

UDP使用注意事项

基于UDP的应用层协议

---

传输层

        负责数据能够从发送端传输接收端。

再谈端口号

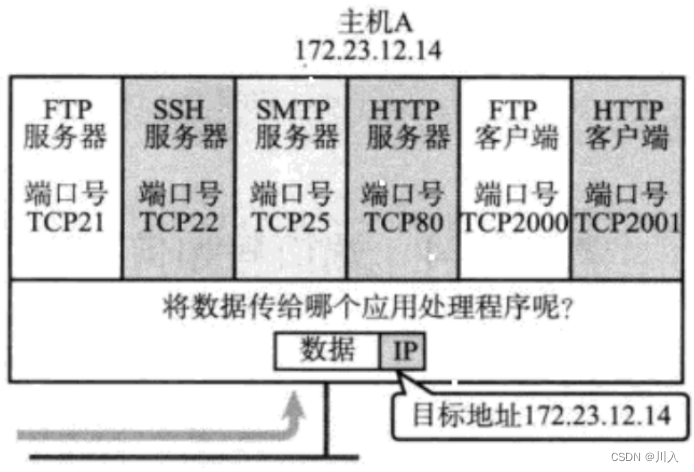

        端口号（Port） 标识了一个主机上进行通信的不同的应用程序。

        说白了就是进行通讯的不同的进程。所以当底层收到数据时，其如果只知道目标地址，其根据IP地址就能找到对应的主机。但是接下来需要知道的就是，这个数据报应该向上递交给哪一个进程，即根据对应的Port端口号。

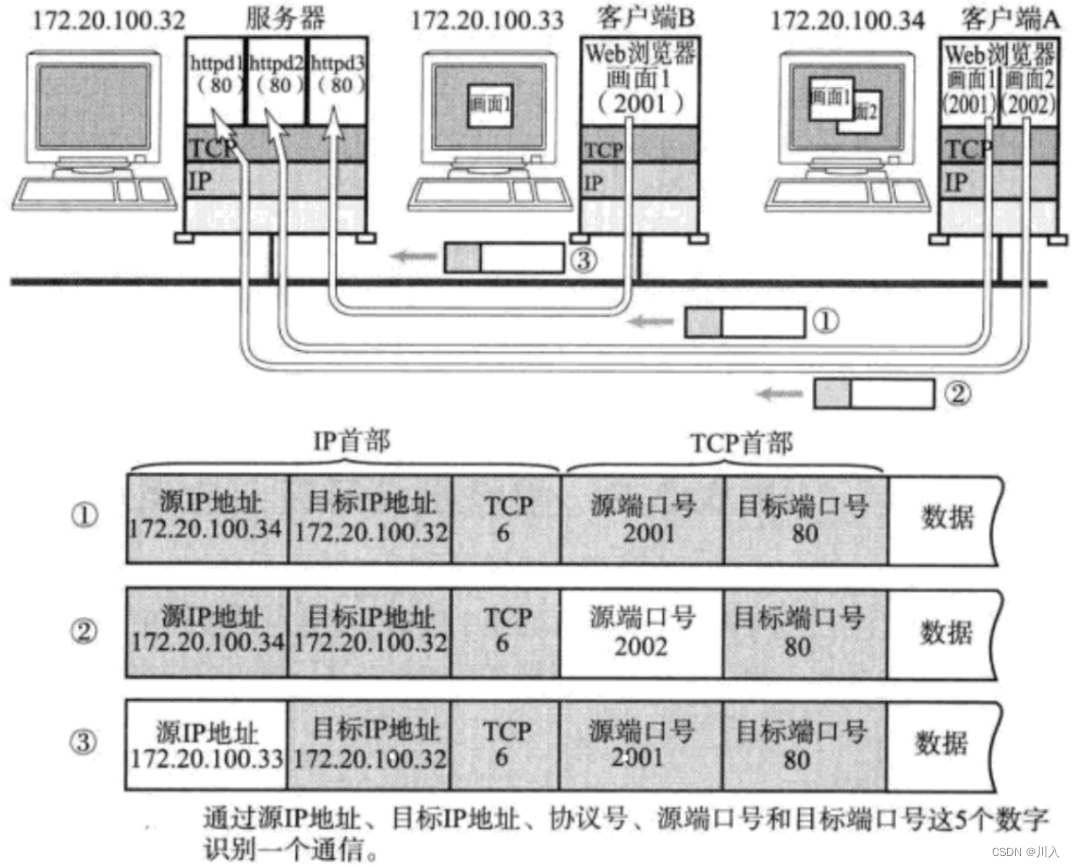

        在 TCP/IP协议 中，用 "源IP"，"源端口号"，"目的IP"，"目的端口号"，"协议号" 这样一个五元组来标识一个通信 （可以通过 netstat -n查看） 。

端口号范围划分

         0 - 1023：知名端口号，HTTP（80），HTTPS（443），SSH（22），FTP（21 / 23）等这些广为使用的应用层协议，他们的端口号都是固定的 （比如生活中：110一定时报警、120一定是急救） 。

        1024 - 65535：操作系统动态分配的端口号，客户端程序的端口号，就是由操作系统从这个范围分配的，用户可以自行绑定的端口。

认识知名端口号（Well-Know Port Number）

        有些服务器是非常常用的， 为了使用方便， 人们约定一些常用的服务器 ， 都是用以下这些固定的端口号：

• ssh服务器，使用22端口
• ftp服务器，使用21端口
• telnet服务器，使用23端口
• http服务器，使用80端口
• https服务器，使用443

        执行 cat /etc/services 命令，可以看到知名端口号

Note： 我们自己写一个程序使用端口号时，要避开这些知名端口号。

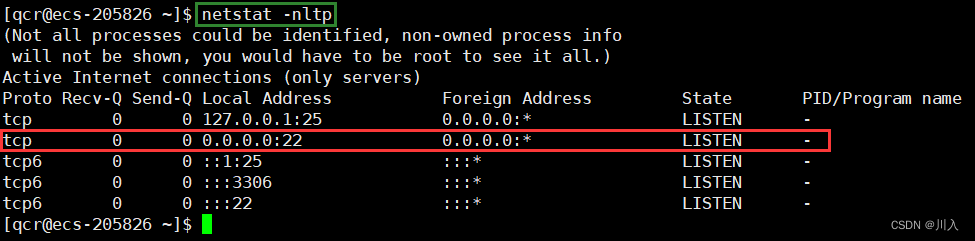

        远程利用windows使用Xshell软件，连接远在外省的机器，因为我们使用的Xshell时客户端，而远端的服务器周而复始的，以启动一个绑定端口是22号的服务：

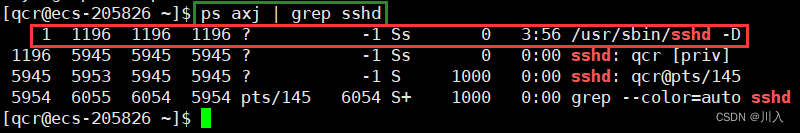

        进一步查看该服务：

        这个服务以d结尾，表示是守护进程（一般都是，不是强制规定），也可以看见其的SID与PID是相等的。

• 守护进程：这个进程不退出，一直在后端提供服务。

         所以，当我们用Xshell连接之后，我们就能直接登上了，当我们启动的时候，一登陆成功，这个sshd就会在终端当中，为我们形成加载bash进程，然后给我们打出命令符。让我们进行输指令。

        然后将我们的指令字符串不断以网络发送的形式发送给服务器，然后让服务端执行，然后执行完再将结果给我们。

两个问题

#问： 一个进程是否可以bind多个端口号?

         可以的！

#问： 一个端口号是否可以被多个进程bind?

        不能！

融汇贯通的理解：
         一个端口号被建立好并和进程绑定，而当有一个报文到了的时候，其是如何将对应的数据交给对应的进程的？

---

        常识：一个进程在进行服务的时候，除了listen套接字之外，每一次获取新连接（都会得到一个新的sockfd），对应的sockfd就是一个文件描述符。

        换句话说：其实在我们看来一个连接可以说就是一个文件，所以所谓的收到数据的本质就是：将数据放到对应的文件的接收缓冲区里，然后当前进程通过文件描述符进行文件的读取（因为进程与文件是通过文件描述表建立的关系）。无论未来进程想读取数据还是从底层网络里将数据拿上来，我们只要找到了进程，我们就能找到给进程所相关的文件缓冲区。

        所以：对于如何将底层TCP、UDP收到的数据交给特定的网络连接，其实就是转换成了：如何通过底层收到的端口号（携带端口号的相关报文），交付给特定进程。

        其做法：在内核当中其是采取哈希映射的关系，可以理解为key值为端口号，value值为进程的PCB的地址，所以当底层一旦收到数据时，系统当中直接查哈希表，直接找到对应的进程，然后就可以通过我们（我们在网络操作中，调用系统调用读数据的时候传的就是文件描述符）文件描述符，直接放在特定的文件当中，然后进程在上层用户调用read的时候就可以读取到了。

netstat

netstat 是一个用来查看网络状态的重要工具。

语法：netstat [选项]

功能：查看网络状态

常用选项：

（显示不全，就需要进行提升）

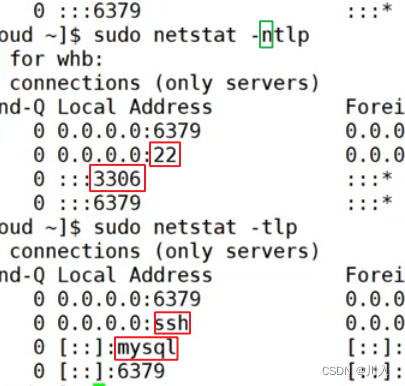

• n 拒绝显示别名，能显示数字的全部转化成数字。

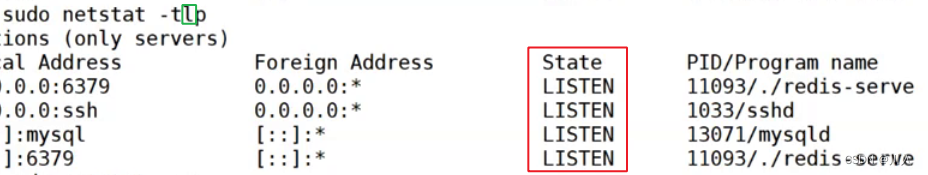

• l 仅列出有在 Listen (监听) 的服务状态。

• p 显示建立相关链接的程序名。

• t (tcp)仅显示tcp相关选项。
• u (udp)仅显示udp相关选项。
• a (all)显示所有选项，默认不显示LISTEN相关。

pidof

在查看服务器的进程 id 时非常方便 .

语法 ： pidof [ 进程名 ]

功能 ：通过进程名 , 查看进程 id

---

        其中UDP就属于传输层，并且端口号也是在传输层起作用。

UDP协议

#问：几乎任何协议都要首先解决的两个问题：a、如何分离（封装）？ b、如何交付？

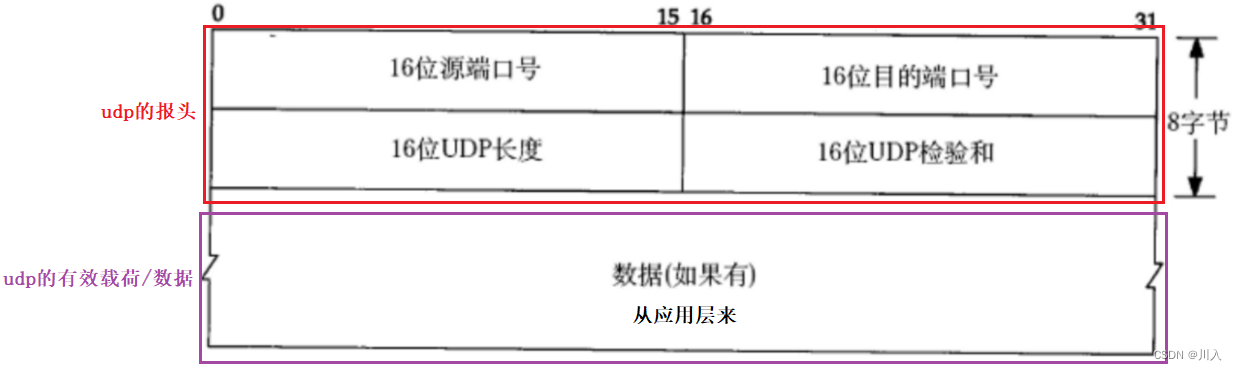

1. 16位源端口号：表示数据从哪里来。
2. 16位目的端口号：表示数据要到哪里去。
3. 16位UDP长度：表示整个数据报（UDP首部+UDP数据）的长度。
4. 16位UDP检验和：如果UDP报文的检验和出错，就会直接将报文丢弃。

• a、如何分离（封装）？

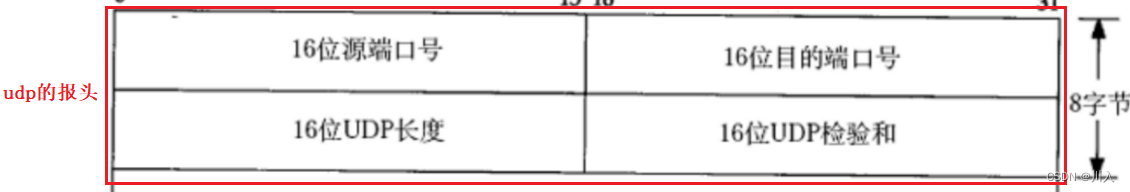

        采用固定报头长度的策略（8个字节）。因为udp是不可靠协议，只要能够保证把数据能够交到对方主机（当然不保证也可以，反正只要发出去）就可以了，所以是固定长度。

        可以保证：将报头和有效载荷的分离。

• b、如何交付？

        根据报头中的16位端口号，进行向上交付。因为进程bind了端口号！之所以可以，就是因为这是一个约定，是一个客户端与服务端都知道，并且必须遵守的约定，这就叫做 "协议" 。

总结：

• 所以对于应用层的代码编写的时候，都是用uint16_t类型来接收端口号。
• udp通过固定长度的报头中提取到16位的UDP长度，以此知道如何正确的提取整个完整的报文数据。

即：根据上述可知，UDP是具有将报文一个一个正确接收的能力的！则，UDP是面向数据报的。

#问：如何理解udp报文的本身？

         底层中，这里所谓的报头实际上叫做：struct udp_hdr。传说中的udp报头，以及未来的所有报头，其实就是一个结构体类型（位断）。

struct udp_hdr
{
    uint32_t src_port:16;
    uint32_t dst_port:16;
    uint32_t udp_len:16;
    uint32_t udp_check:16;
}

UDP的特点

UDP传输的过程类似于寄信。

• 无连接：知道对端的IP和端口号就直接进行传输，不需要建立连接。
• 不可靠：没有确认机制，没有重传机制。如果因为网络故障该段无法发到对方，UDP协议层也不会给应用层返回任何错误信息。

不可靠：

        指的是中性的特点，没有贬义的意思。在长距离传输的时候，如果要保证可靠性，一定意味着要做更多的工作，就意味着匹配的协议在实践上更复杂，其由于更加的复杂度，所以，其在使用成本以及维护成本上都是更高的。

        所以不可靠并不是十分的不好，一定原则上来说，反而更简单。

• 面向数据报: 不能够灵活的控制读写数据的次数和数量。

面向数据报：

        应用层交给UDP多长的报文，UDP原样发送，既不会拆分，也不会合并。

用UDP传输100个字节的数据：

• 如果发送端调用一次sendto，发送100个字节，那么接收端也必须调用对应的一次recvfrom，接收100个字节。
• 而不能循环调用10次recvfrom，每次接收10个字节。

        怎么发就必须怎么收，发的报文必须是一个完整的报文。

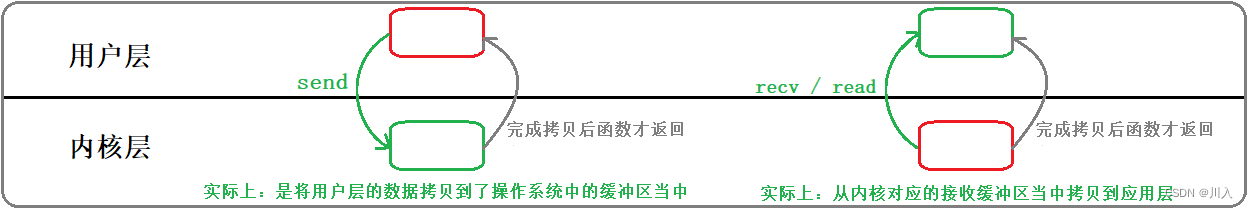

#问：sendto / recvfrom / write / read / recv / send ……io类接口？

        在以往看来：这些函数是在网络中进行数据的收发（根本不是！）

        这些函数，其实本质是：拷贝函数！

        应用层用的都是系统调用接口，而目前我们所用的所有协议（通讯原则），全部用的是UDP / TCP提供的接口，所以内核层中的缓冲区一般用的都是传输层协议提供的。

        也就是说：对应传输层 -> 传输，即：缓冲区数据什么时候发，发多少，出错了怎么办，由其关心并处理。所以我们在应用层所写的代码，本质上：还是系统编程。我们将数据交给了参数层的缓冲区，并没有发送出去。

UDP的缓冲区

        UDP没有真正意义上的发送缓冲区。因为调用sendto会直接交给内核，由内核将数据传给网络层协议进行后续的传输动作。所以其对于发送缓冲区并没有特别强的需求，反正有数据就往下交。

        但是，UDP需要具有一定的接收缓冲区。因为UDP上面就是应用层，应用层就是用户，如果程序员来不及调用recvfrom（因为，同时可能会到来很多UDP报文），来不及接收就有可能导致有些报文直接就被丢弃了，UDP不可靠，但是也要为丢包所带来的成本负责。（一个报文从一台主机传输到另一台主机，在传输过程中会消耗主机资源和网络资源。如果UDP收到一个报文后仅仅因为上次收到的报文没有被上层读取，而被迫丢弃一个可能并没有错误的报文，这就是在浪费主机资源和网络资源）

        这个接收缓冲区不能保证收到的UDP报的顺序和发送UDP报的顺序一致。如果缓冲区满了，再到达的UDP数据就会被丢弃。

        UDP的socket既能读，也能写，这个概念叫做：全双工。

全双工 VS 半双工：

        全双工 ：一个文件描述符，如果既能读，同时又能写（可以理解为两个线程，同时一个线程读，一个线程写）。保证：只要接收缓冲区和发送缓冲区不冲突即可，不要用同一个缓冲区。

        半双工：一个文件描述符，再任意时刻，要么只能读，要么只能写，不能二者同时并行（可以理解为两个人正常聊天，只能其中一个人在说话）。

UDP使用注意事项

        我们注意到，UDP协议首部中有一个16位的最大长度，也就是说一个UDP能传输的数据最大长度是64K（包含UDP首部）。

        然而64K在当今的互联网环境下，是一个非常小的数字。

        如果我们需要传输的数据超过64K，就需要在应用层手动的分包，多次发送，并在接收端手动拼装。

基于UDP的应用层协议

• NFS：网络文件系统。
• TFTP：简单文件传输协议。
• DHCP：动态主机配置协议（比如：笔记本连接网络前，上不了网，本质：没有IP地址。当连上网后，笔记本会自动获取一个IP地址，是路由器给的IP地址，就是路由器中部署了一种服务：DHCP）。
• BOOTP：启动协议（用于无盘设备启动）。
• DNS：域名解析协议。

同时，也包括我们字节所写得UDP程序时，自定义的应用层协议。
