GX WORKS2通过交换机连接路由器的方法读取PLC

最新推荐文章于 2024-10-20 23:50:37 发布
最新推荐文章于 2024-10-20 23:50:37 发布
阅读量2k 收藏 14
点赞数 34
分类专栏： GX Works2 技术分享 三菱PLC 文章标签： 网络 自动化
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_64927621/article/details/135165281
版权
本文指导如何通过物理连接路由器和交换机，PC通过无线连接路由器，以及调整IP地址来完成基本网络配置，最后通过软件进行详细步骤操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1，把调试路由器连接网线插到交换机上

2，PC端连接上路由器的无线网络

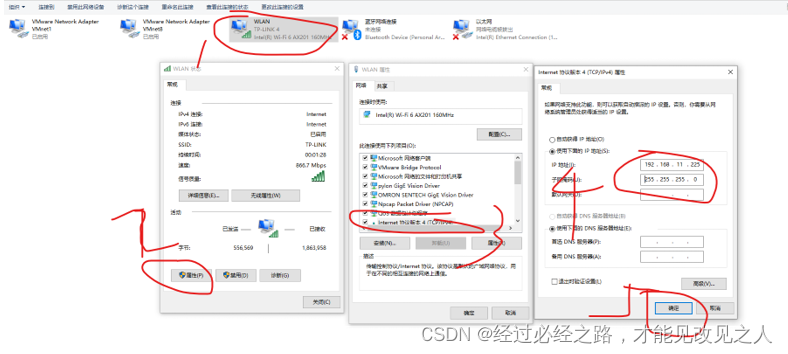

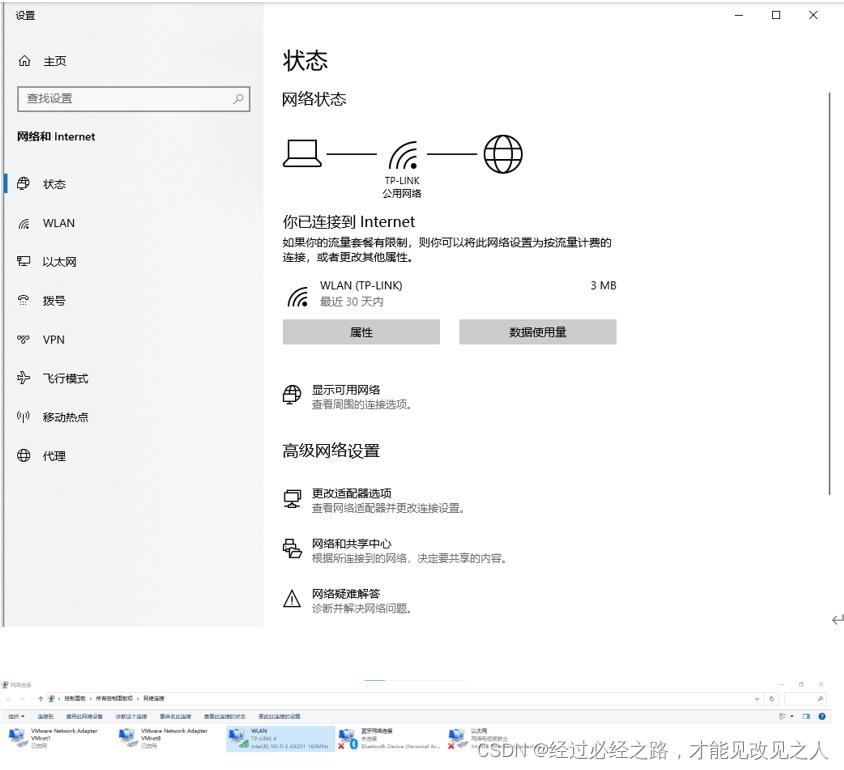

3，打开网络和Internet设置,选择更改适配器选项，选择WLAN更改选择的IP地址

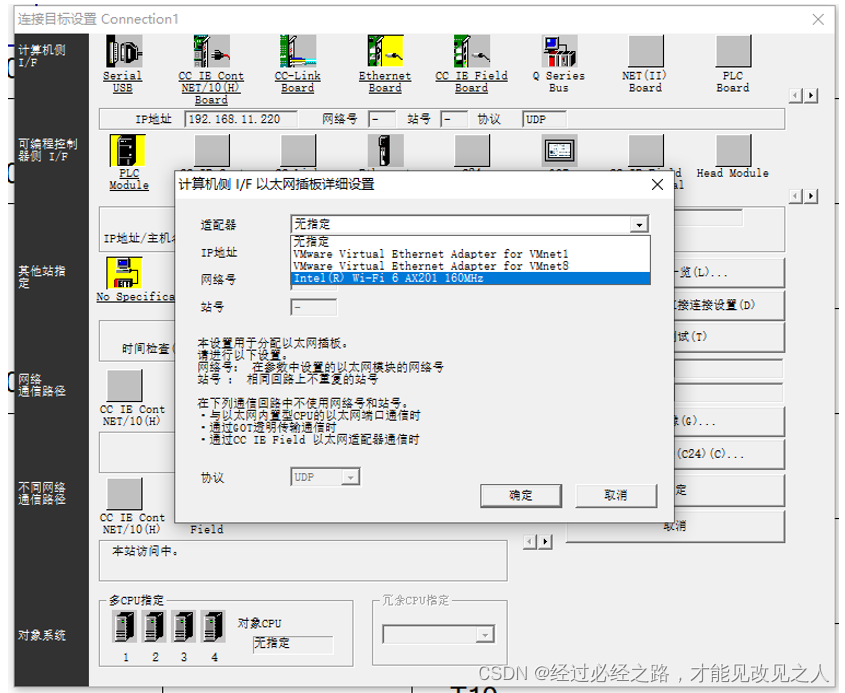

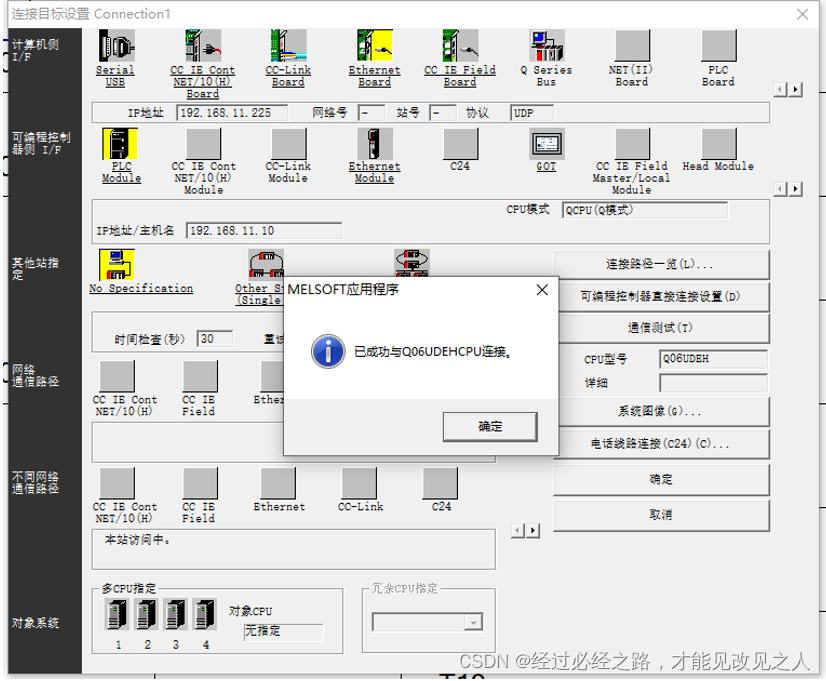

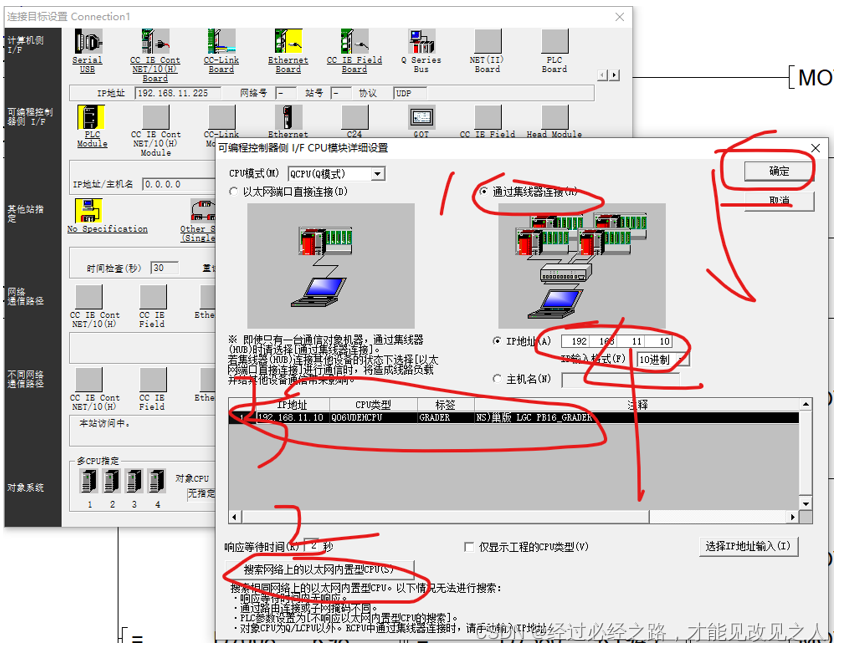

4，打开软件，按照一下图片进行操作即可。
