STC32G关于硬件SPI的使用

于 2024-05-29 15:42:49 发布
阅读量166 收藏
点赞数 1
分类专栏： STC32G STC8H 文章标签： mcu 单片机 c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_64947379/article/details/139297052
版权

我的硬件SPI用于驱动LCD13264,所以STC32G(试用于STC8H)作为主机，LCD作为从机



数据发送到MOSI脚，主机不需要接收信息

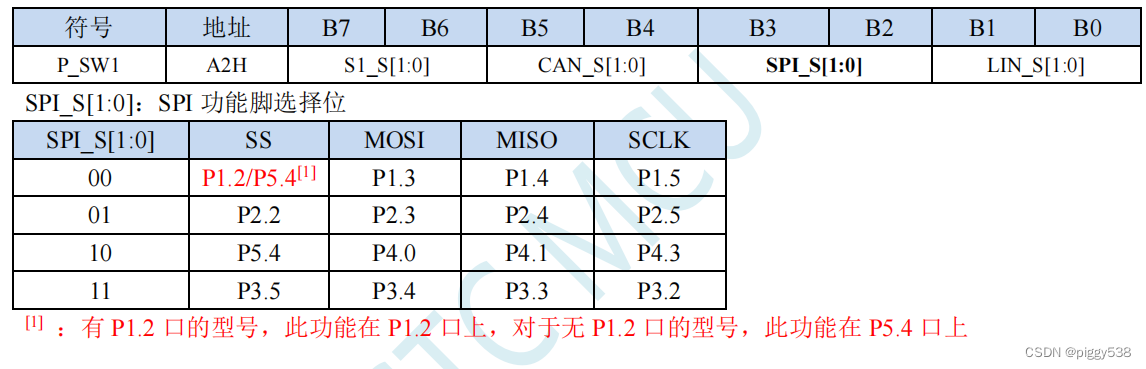

我用的是SPI的P3.5(SS)的一组

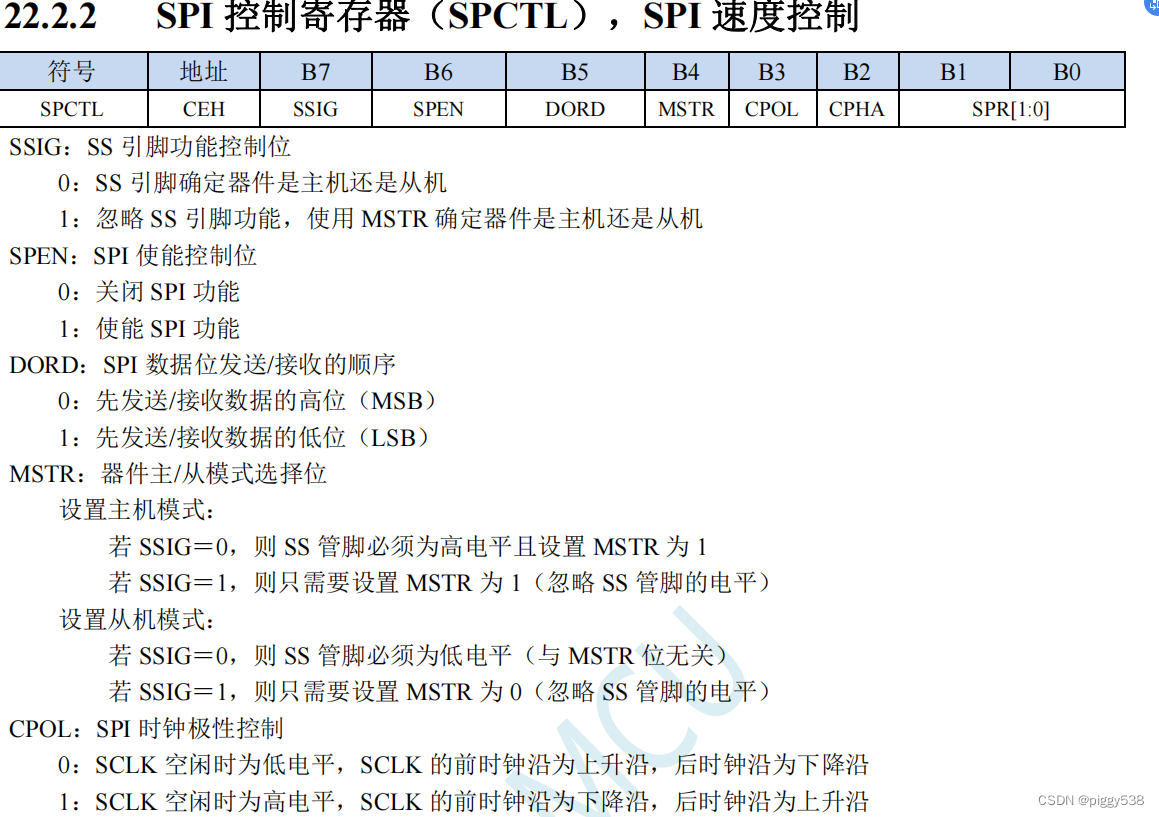

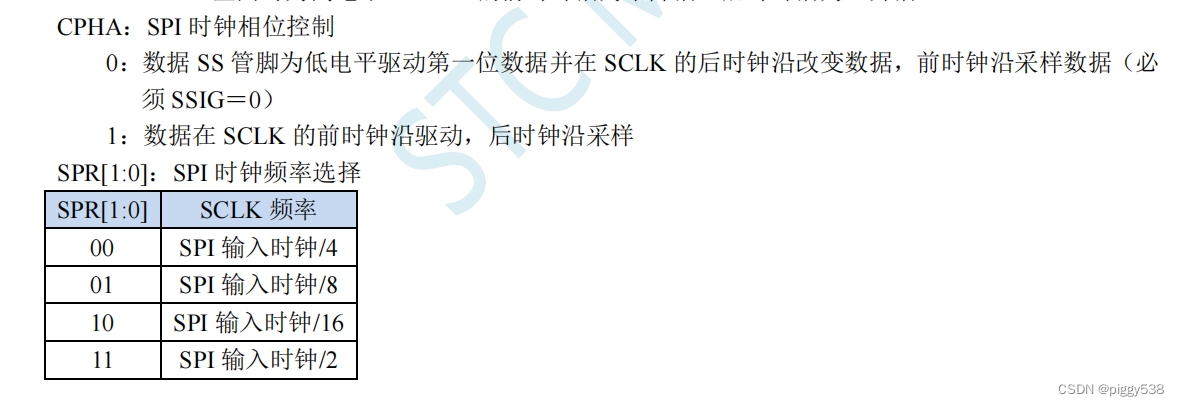

初始化

发送数据时拉低SS(图中lcd_CS),发送后拉高SS，完成数据传输

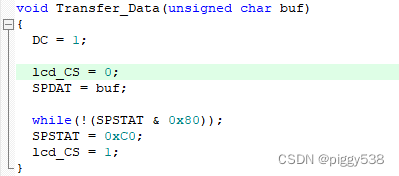

数据的发送函数

IO口配置为准双向口
至此硬件SPI(单主单从)配置完成
