网络安全--防火墙旁挂部署方式和高可靠性技术

目录

一、防火墙

二、防火墙旁挂部署方式

使用策略路由实现

第一步、IP地址配置

第二步、配置路由

第三步、在防火墙上做策略

第四步、在R2上使用策略路由引流

三、防火墙高可靠性技术--HRP

拓扑图

第一步、配置SW1、SW2、FW1、FW2

第二步、进入防火墙Web页面进行配置接口

第三步、配置高可靠VRRP---双机备份

第四步、配置路由

第五步、配置安全策略

第六步、链路故障进行测试

---

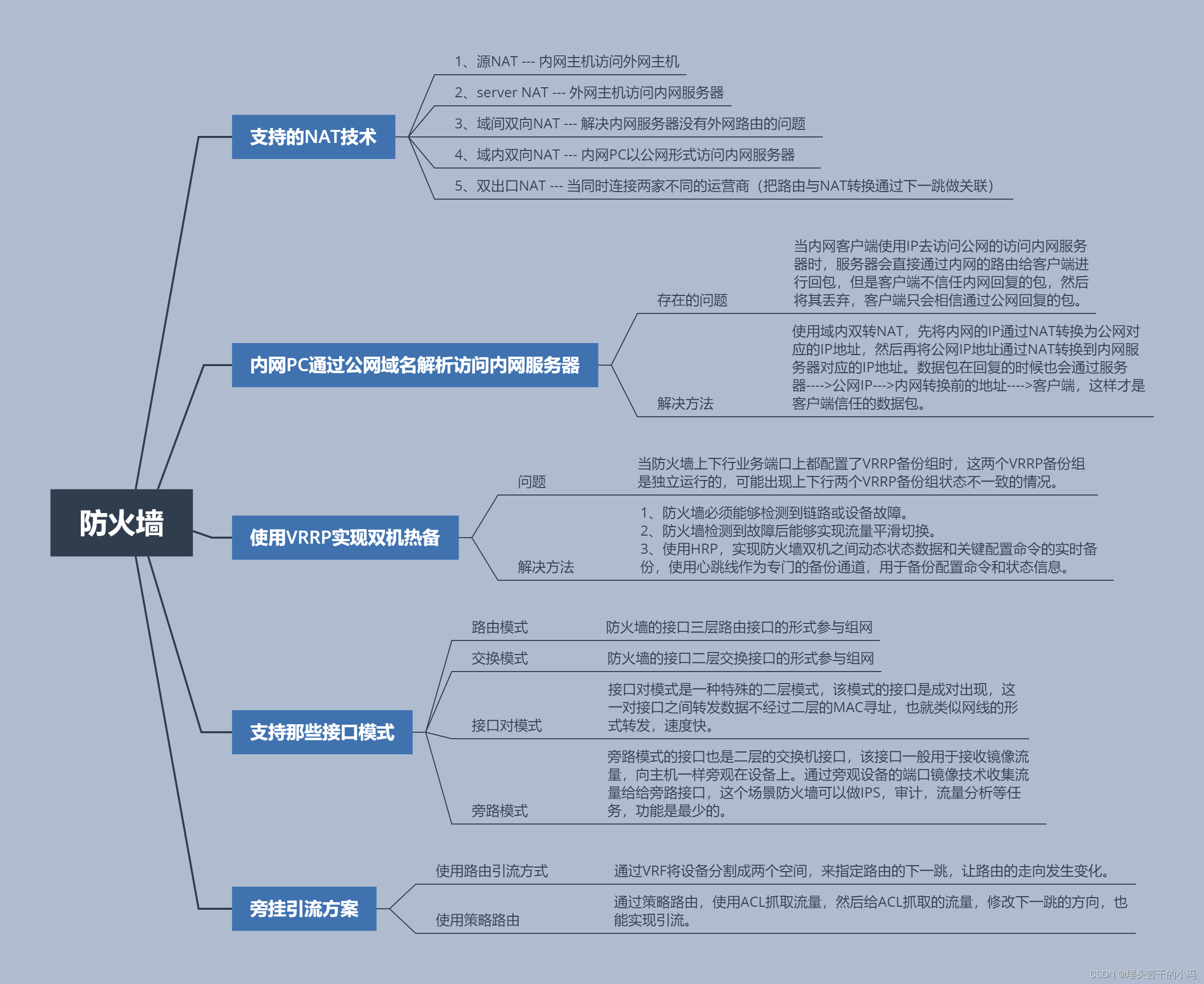

一、防火墙

二、防火墙旁挂部署方式

使用策略路由实现

第一步、IP地址配置

R1

<Huawei>system-view
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 100.1.1.1 24
[R1-LoopBack0]ip address 1.1.1.1 32

R2

<Huawei>system-view
[Huawei]sysname R2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 100.1.1.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.1.2 24
[R2-GigabitEthernet0/0/2]int g0/0/0.1
[R2-GigabitEthernet0/0/0.1]ip address 192.168.3.2 24
[R2-GigabitEthernet0/0/0.1]dot1q termination vid 2
[R2-GigabitEthernet0/0/0.1]arp broadcast enable
[R2-GigabitEthernet0/0/0.1]int g0/0/0.2
[R2-GigabitEthernet0/0/0.2]ip address 192.168.2.2 24
[R2-GigabitEthernet0/0/0.2]dot1q termination vid 3
[R2-GigabitEthernet0/0/0.2]arp broadcast enable

R3

<Huawei>system-view
[Huawei]sysname R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.1.3 24
[R3-GigabitEthernet0/0/0]int lo0
[R3-LoopBack0]ip address 3.3.3.3 32

FW1

<USG6000V1>system-view
[USG6000V1]sysname FW
[FW]int g0/0/0
[FW-GigabitEthernet0/0/0]ip address 192.168.78.10 24
[FW-GigabitEthernet0/0/0]service-manage all permit

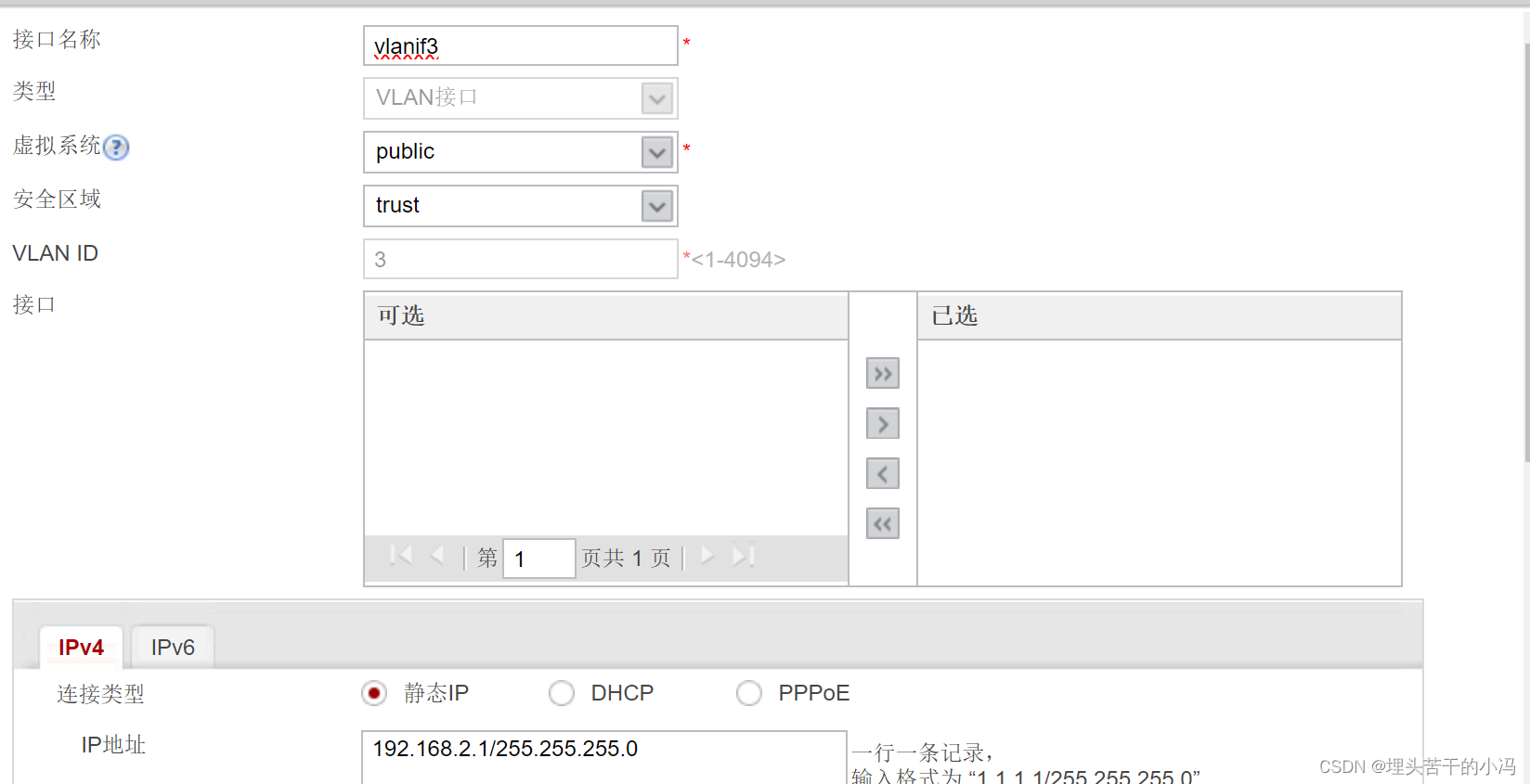

 然后用这个IP地址进入Web页面，配置接口

第二步、配置路由

先把1.1.1.1到3.3.3.3之间的路由打通。

R1到R3的3.3.3.3/32环回

[R1]ip route-static 3.3.3.3 32 100.1.1.2

R2到R3的3.3.3.3/32和R1的1.1.1.1/32环回

[R2]ip route-static 1.1.1.1 32 100.1.1.1
[R2]ip route-static 3.3.3.3 24 192.168.1.3

R3到R1的1.1.1.1/32环回

[R3]ip route-static 1.1.1.1 32 192.168.1.2

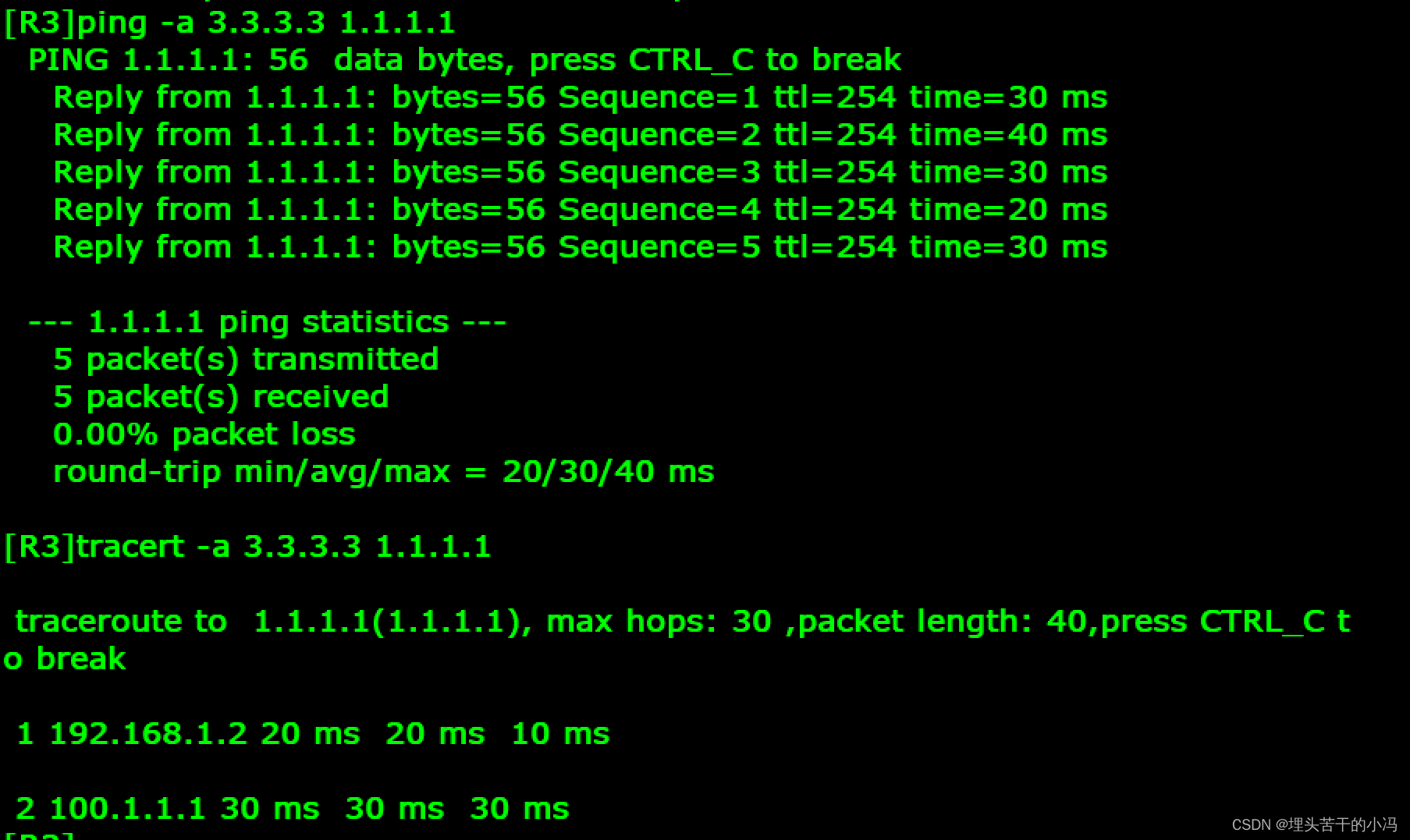

 测试

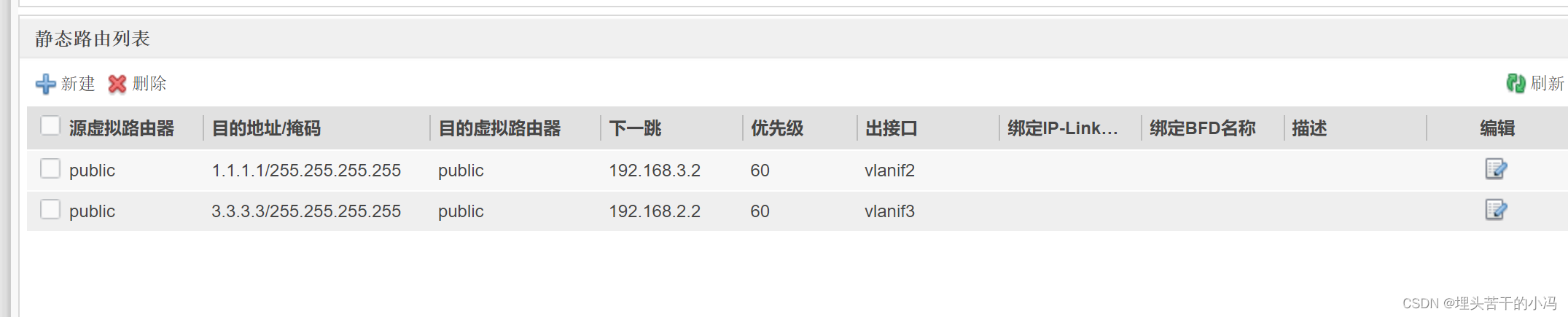

在防火墙上配置路由

到1.1.1.1/32和3.3.3.3/32的路由

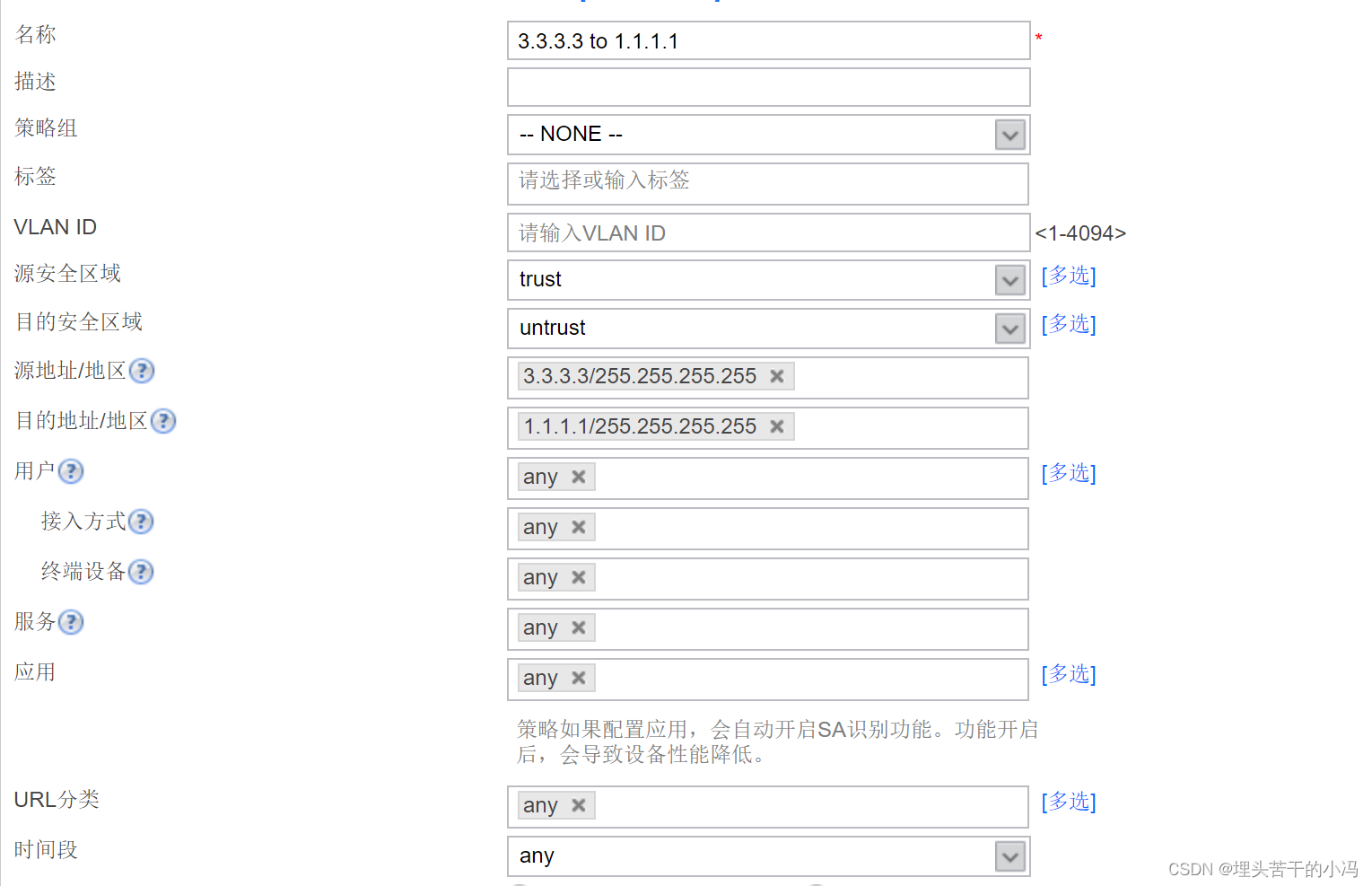

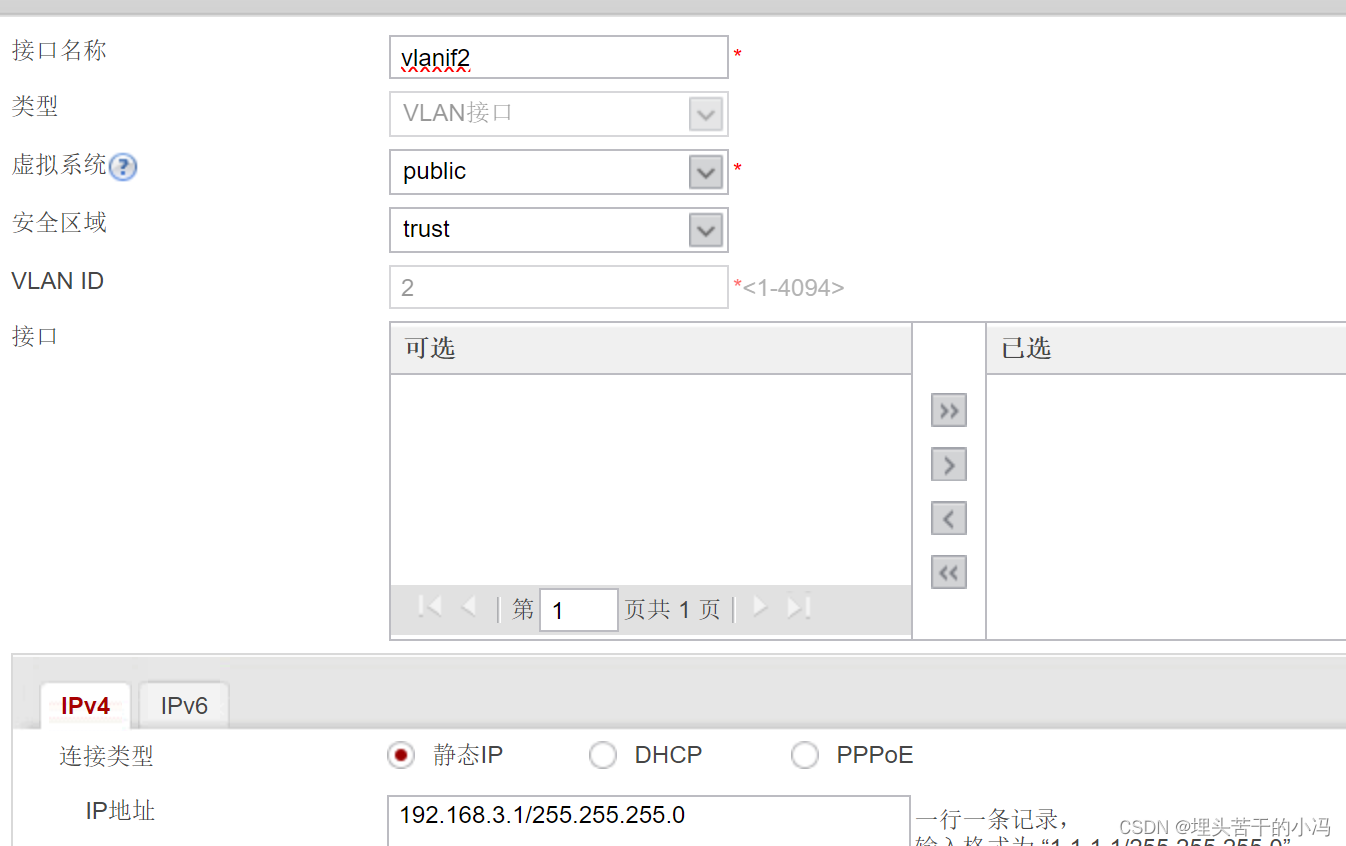

第三步、在防火墙上做策略

允许3.3.3.3与1.1.1.1之间互相访问

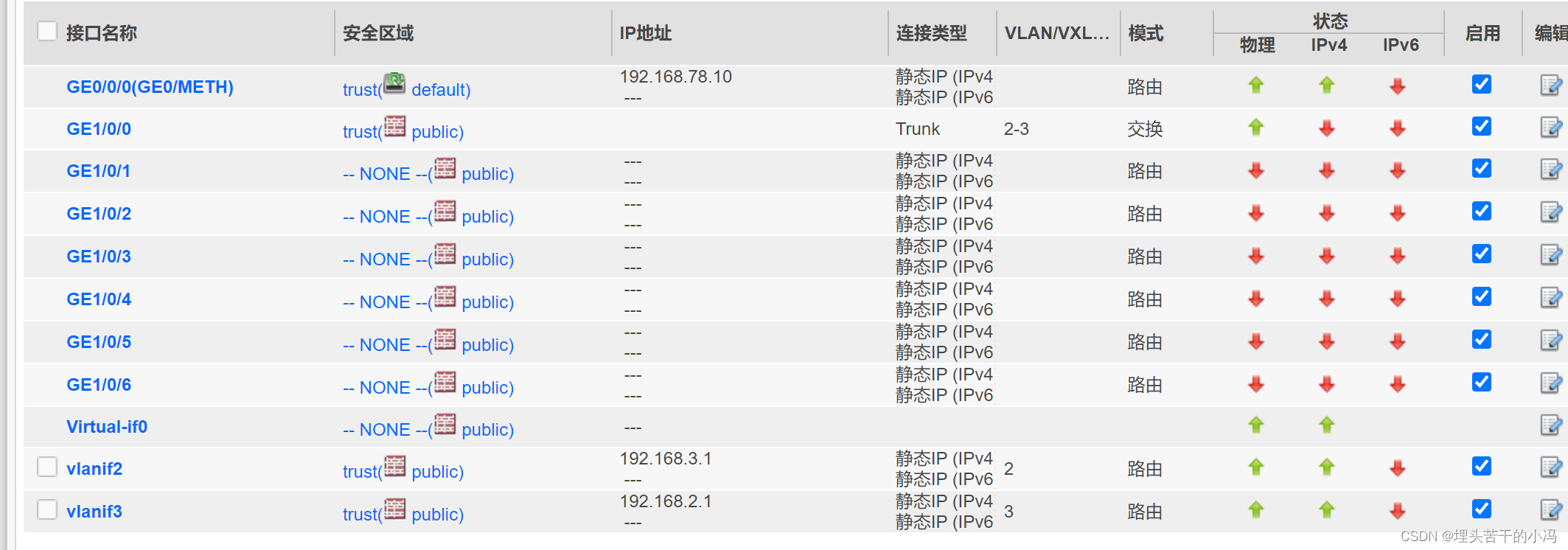

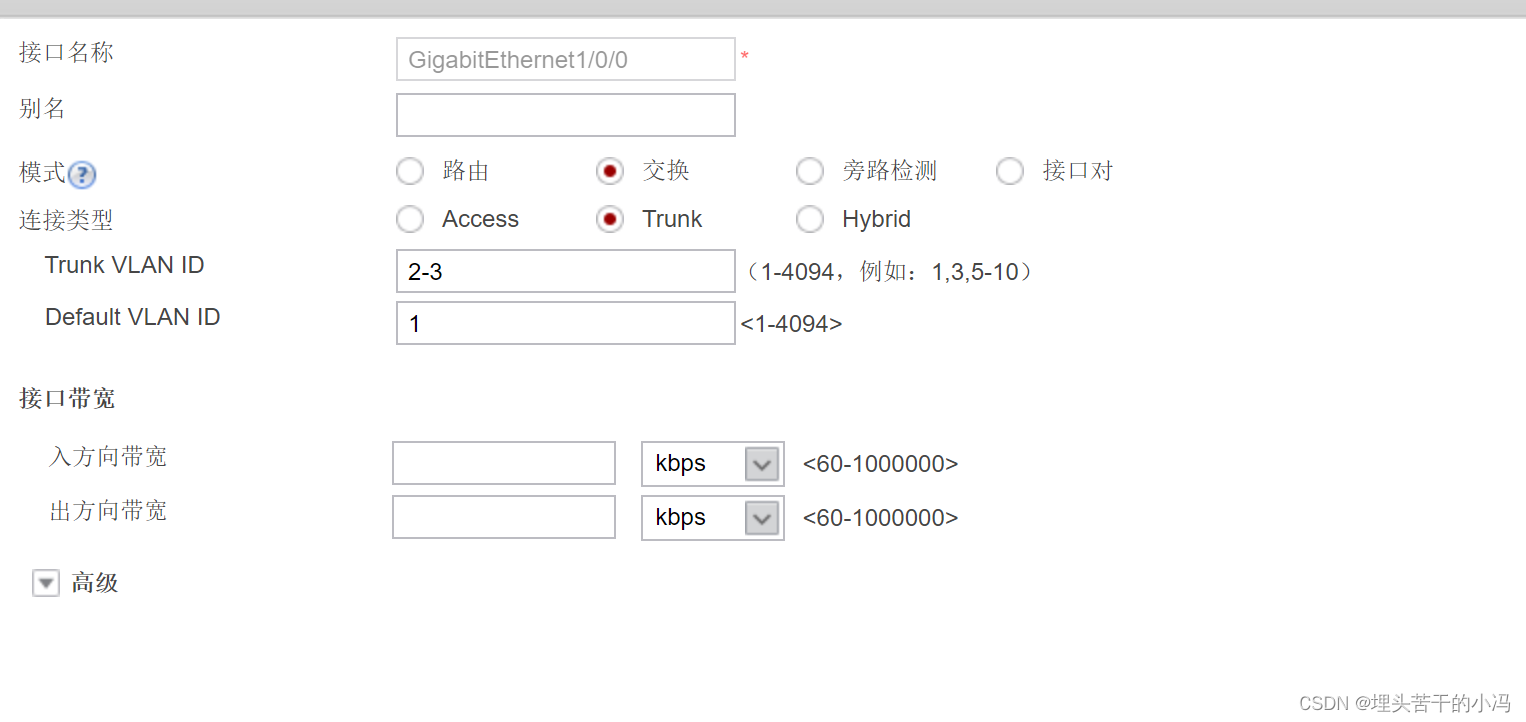

配置g1/0/0接口为串口

 并且设置g1/0/0为信任区域

第四步、在R2上使用策略路由引流

将R1与R3之间的流量通过R2之后到防火墙，再到对方。

 在R2上写策略

#3.3.3.3到1.1.1.1
#使用ACL抓取流量
[R2]acl 3001
[R2-acl-adv-3001]rule 100 permit ip source 3.3.3.3 0 destination 1.1.1.1 0
[R2-acl-adv-3001]qu
#使用策略捕获流量
[R2]traffic classifier trust
[R2-classifier-trust]if-match acl 3001
[R2-classifier-trust]qu
#对捕获的流量进行设置或者动作
[R2]traffic behavior trust
[R2-behavior-trust]redirect ip-nexthop 192.168.2.1
[R2-behavior-trust]qu
#匹配捕获流量和对应的动作
[R2]traffic policy trust
[R2-trafficpolicy-trust]classifier trust behavior trust
[R2-trafficpolicy-trust]qu
#在接口调用策略
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]traffic-policy trust inbound
[R2-GigabitEthernet0/0/2]qu

#1.1.1.1到3.3.3.3
[R2]acl 3002
[R2-acl-adv-3001]rule 100 permit ip source 1.1.1.1 0 destination 3.3.3.3 0
[R2-acl-adv-3001]qu
[R2]traffic classifier untrust
[R2-classifier-trust]if-match acl 3002
[R2-classifier-trust]qu
[R2]traffic behavior untrust
[R2-behavior-trust]redirect ip-nexthop 192.168.3.1
[R2-behavior-trust]qu
[R2]traffic policy untrust
[R2-trafficpolicy-trust]classifier trust behavior untrust
[R2-trafficpolicy-trust]qu
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]traffic-policy untrust inbound
[R2-GigabitEthernet0/0/1]qu

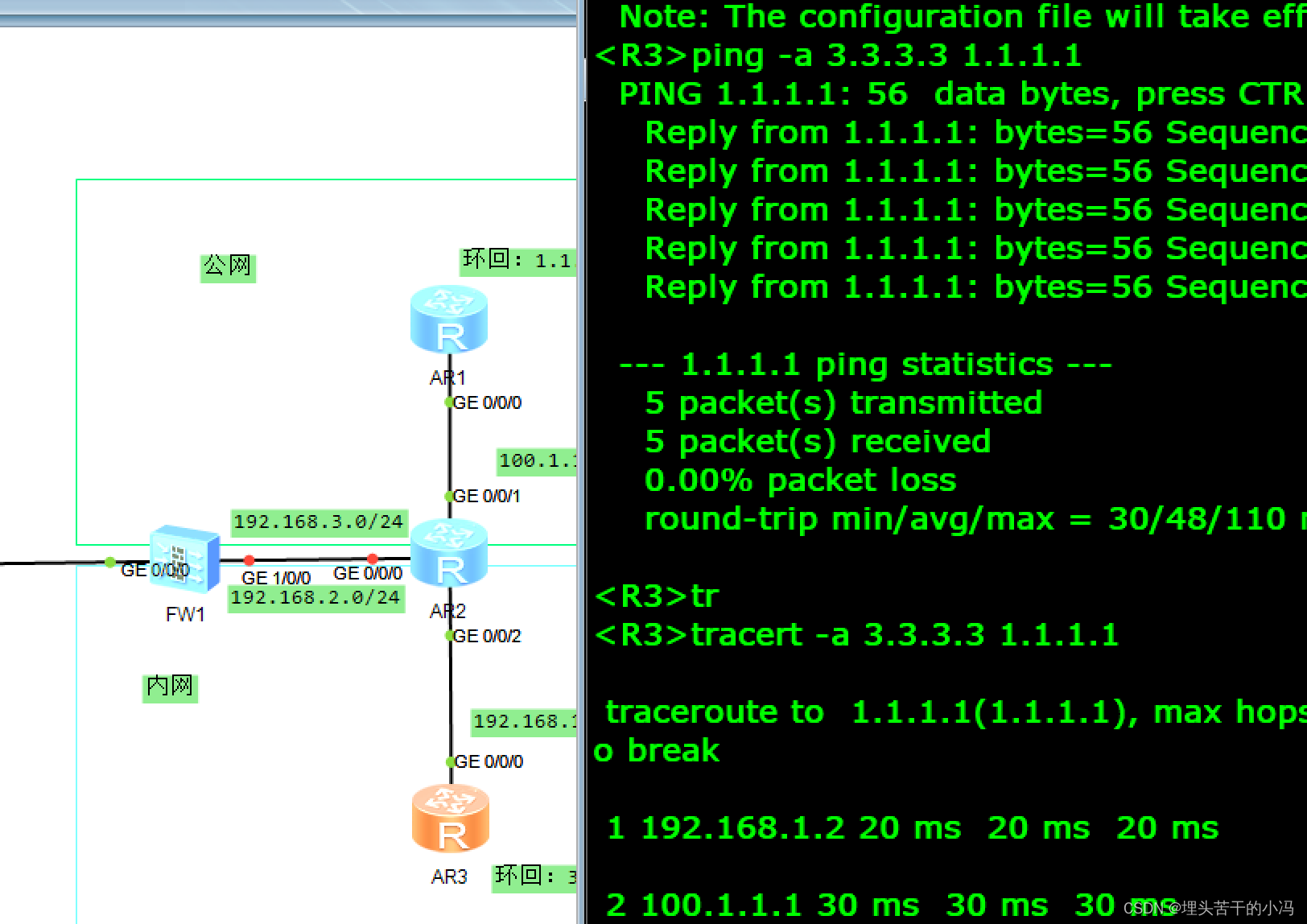

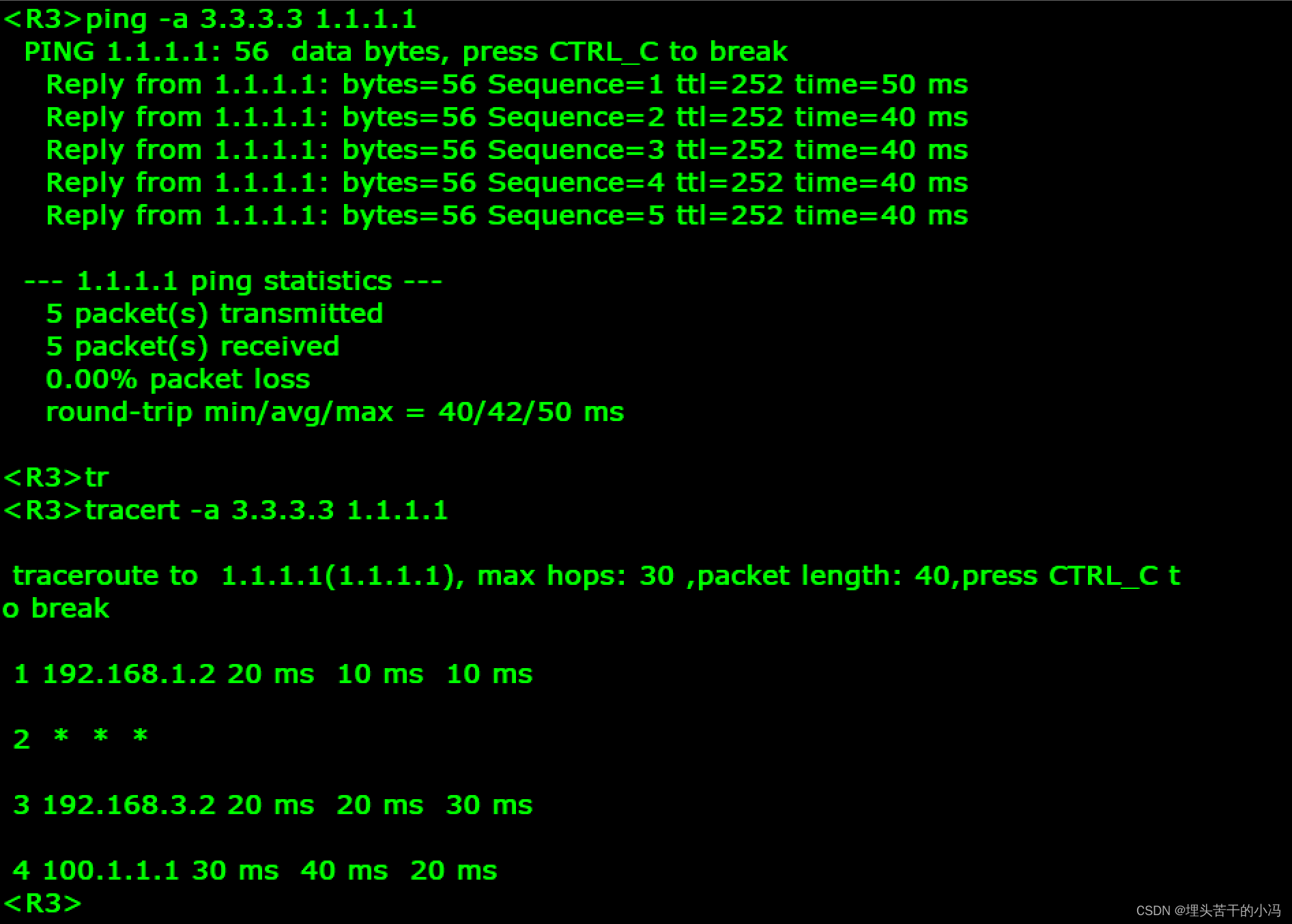

 进行测试，发现是可以互相访问，并且追踪路由是经过防火墙设备。

当断开与防火墙的连接进行测试，依旧可以访问，所以也起到当防火墙故障的时候，依旧可以实现上网。

三、防火墙高可靠性技术--HRP

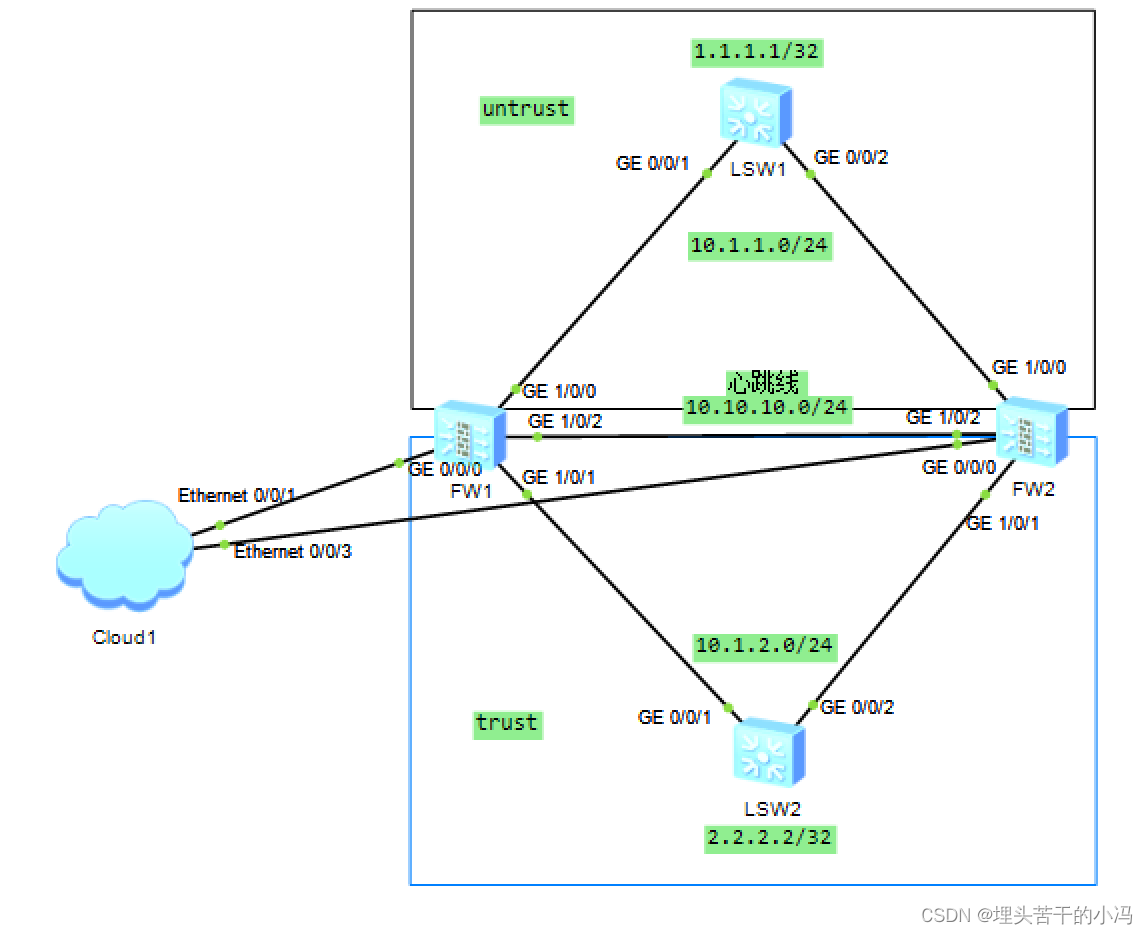

拓扑图

第一步、配置SW1、SW2、FW1、FW2

把SW1和SW2做三层交换机使用

SW1

<Huawei>system-view
[Huawei]sysname SW1
[SW1]vlan 2
[SW1-vlan2]int vlanif 2
[SW1-Vlanif2]ip address 10.1.1.1 24
[SW1-Vlanif2]int lo0
[SW1-LoopBack0]ip address 1.1.1.1 32
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default  vlan 2
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2] port default vlan 2
[SW1-GigabitEthernet0/0/2]qu

SW2

<Huawei>system-view
[Huawei]sysname SW2
[SW2]vlan 3
[SW2-vlan3]int vlanif 3
[SW2-Vlanif3]ip address 10.1.2.1 24
[SW2-Vlanif3]int lo0
[SW2-LoopBack0]ip address 2.2.2.2 32
[SW2-LoopBack0]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default  vlan  3
[SW2-GigabitEthernet0/0/1]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2] port default vlan 3
[SW2-GigabitEthernet0/0/2]qu

FW1

<USG6000V1>system-view
[USG6000V1]sysname FW1
[FW1]int g0/0/0
[FW1-GigabitEthernet0/0/0]ip address 192.168.78.10 24
[FW1-GigabitEthernet0/0/0]service-manage all permit

FW2

<USG6000V1>system-view
[USG6000V1]sysname FW2
[FW2]int g0/0/0
[FW2-GigabitEthernet0/0/0]ip address 192.168.78.20 24
[FW2-GigabitEthernet0/0/0]service-manage all permit

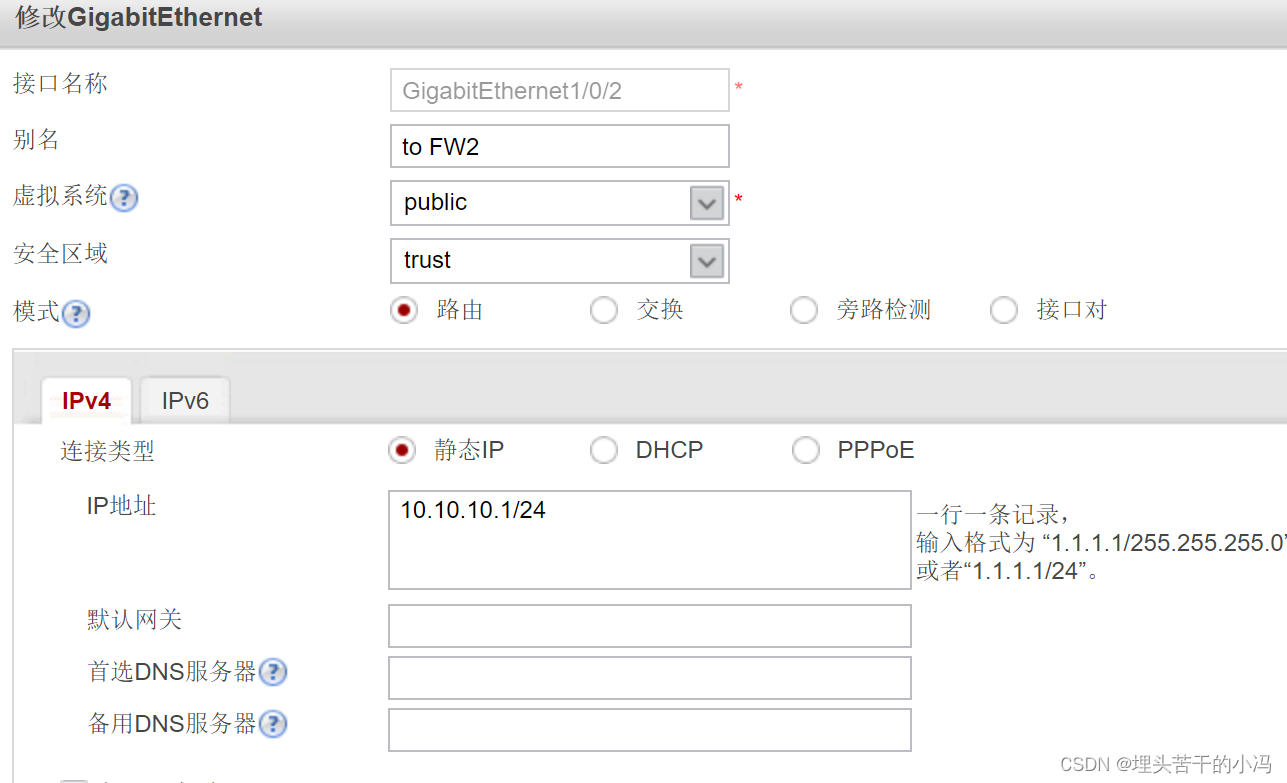

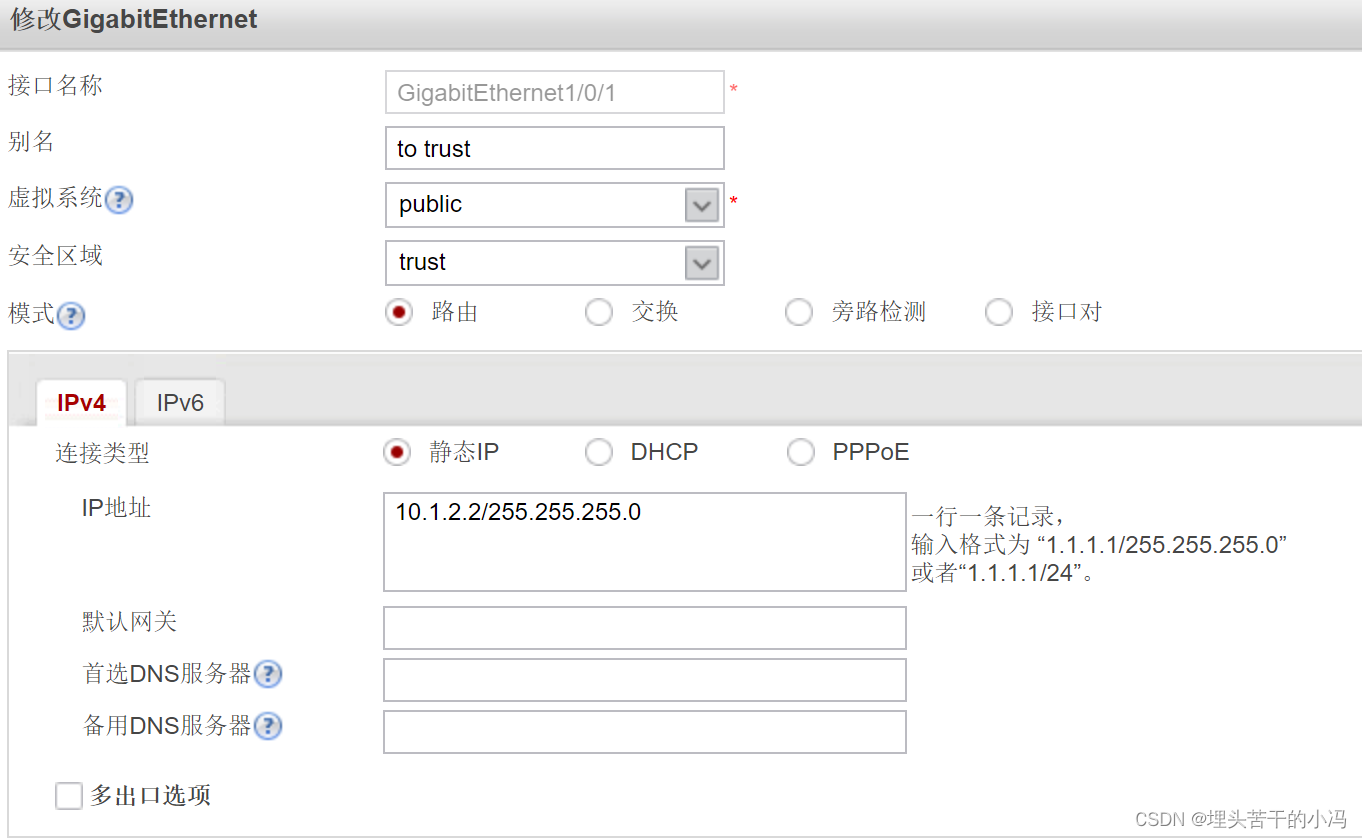

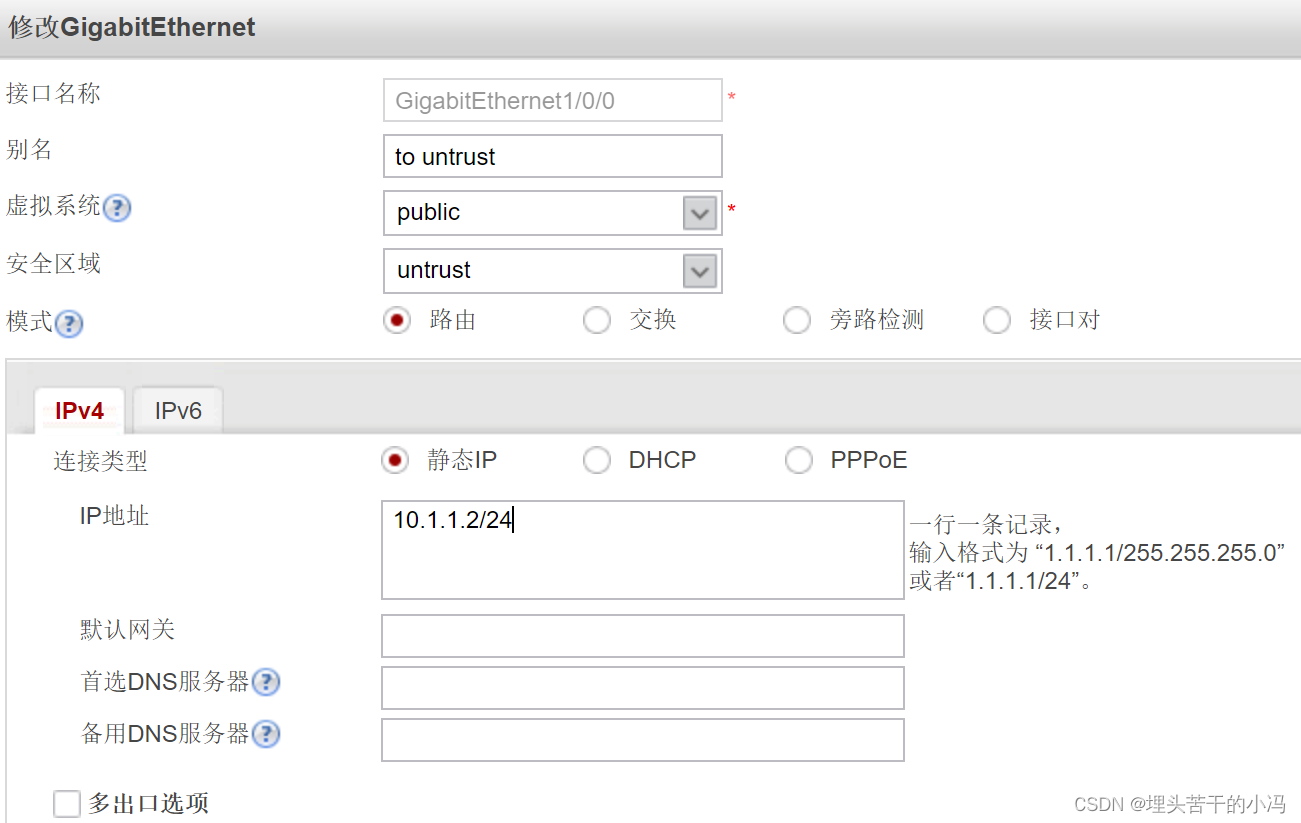

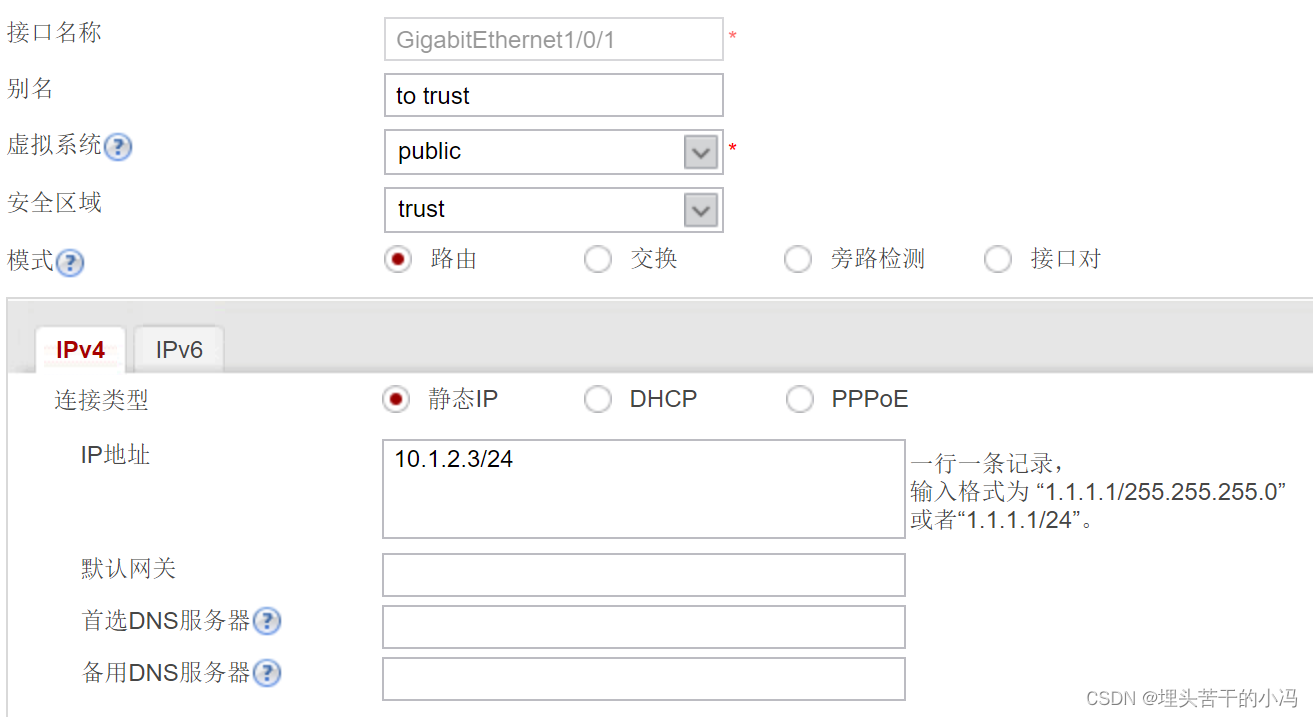

第二步、进入防火墙Web页面进行配置接口

FW1

g1/0/0

g1/0/1

g1/0/2--心跳线

FW2

g1/0/0

g1/0/1

g1/0/2--心跳线

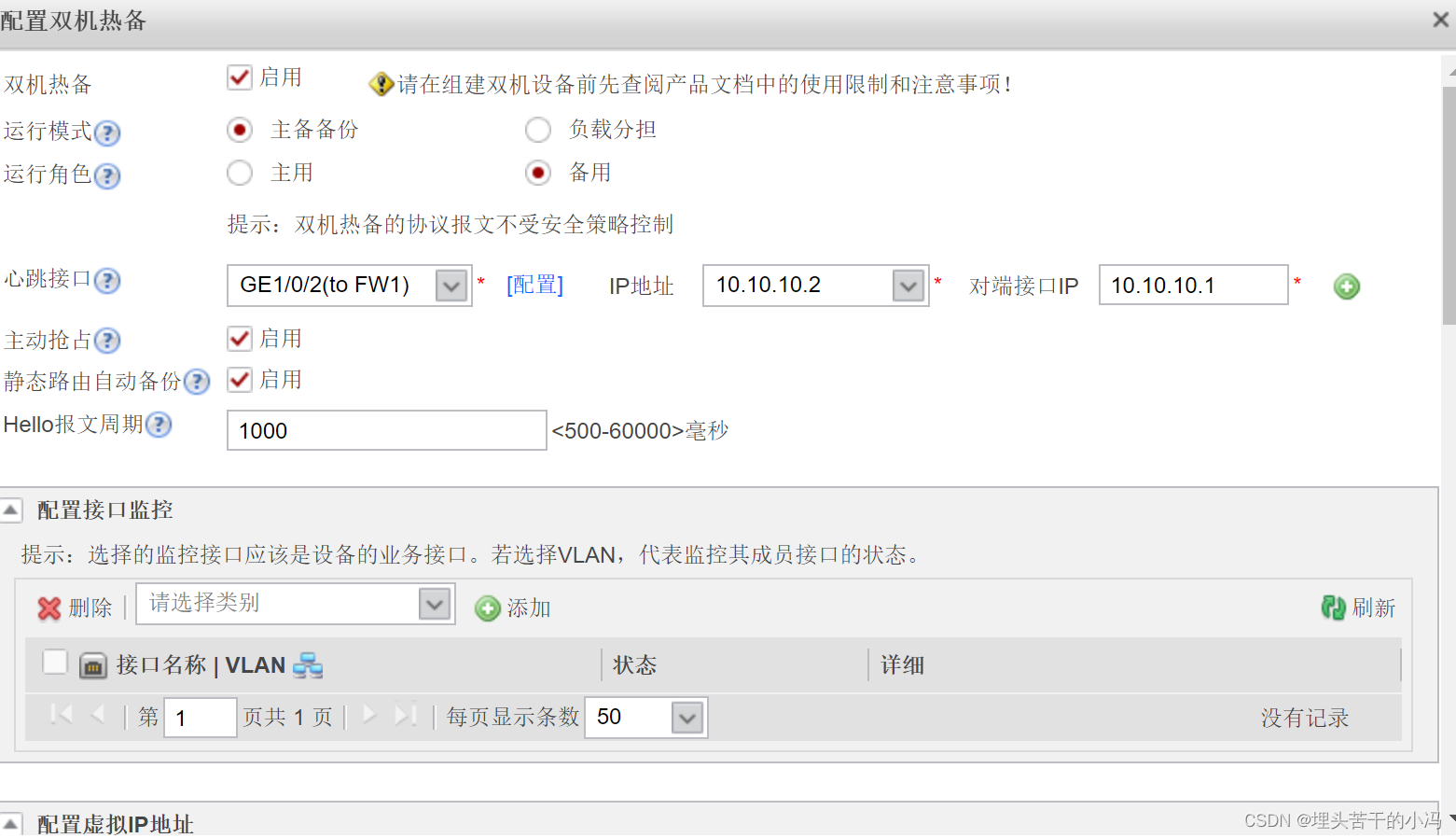

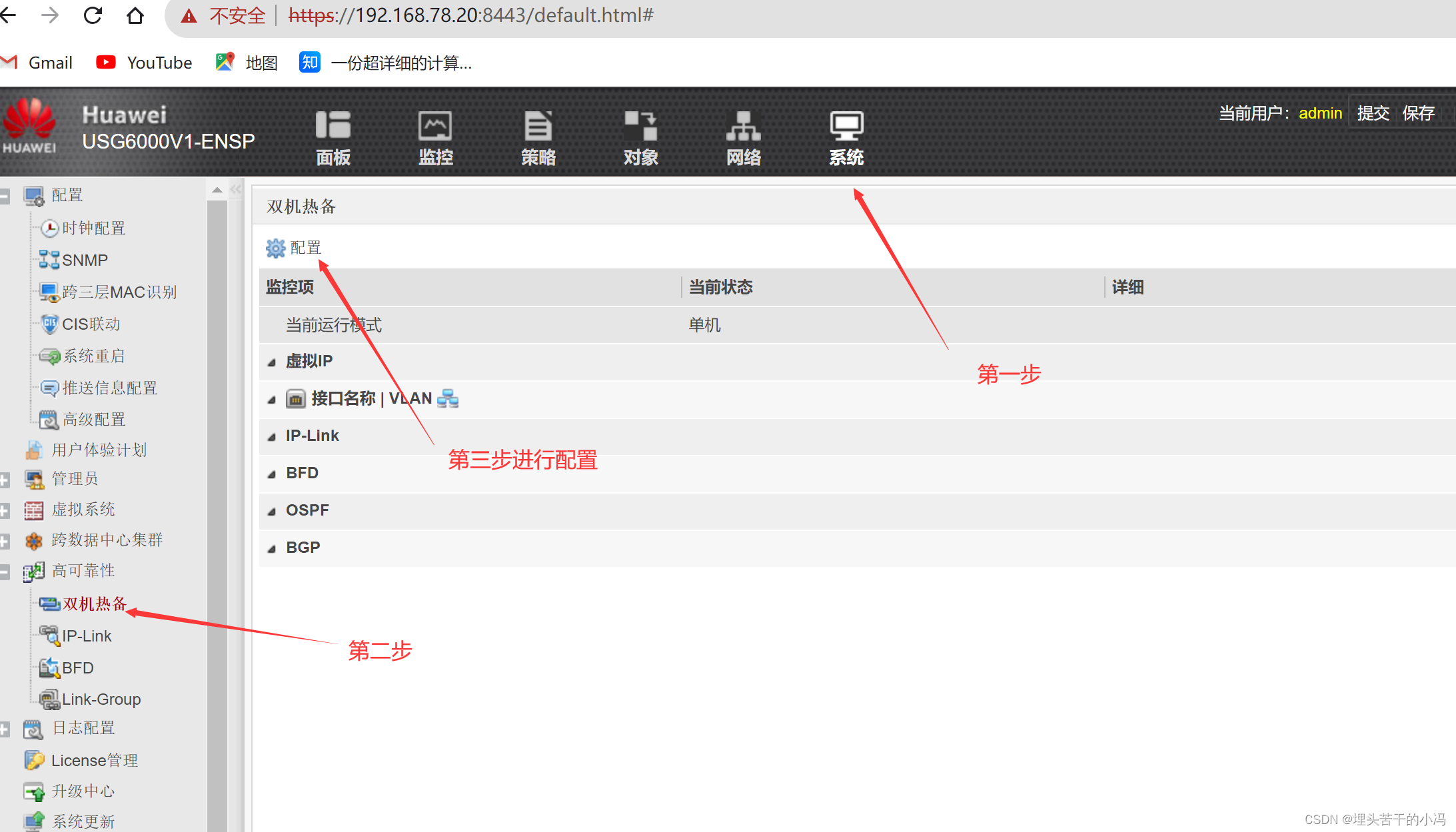

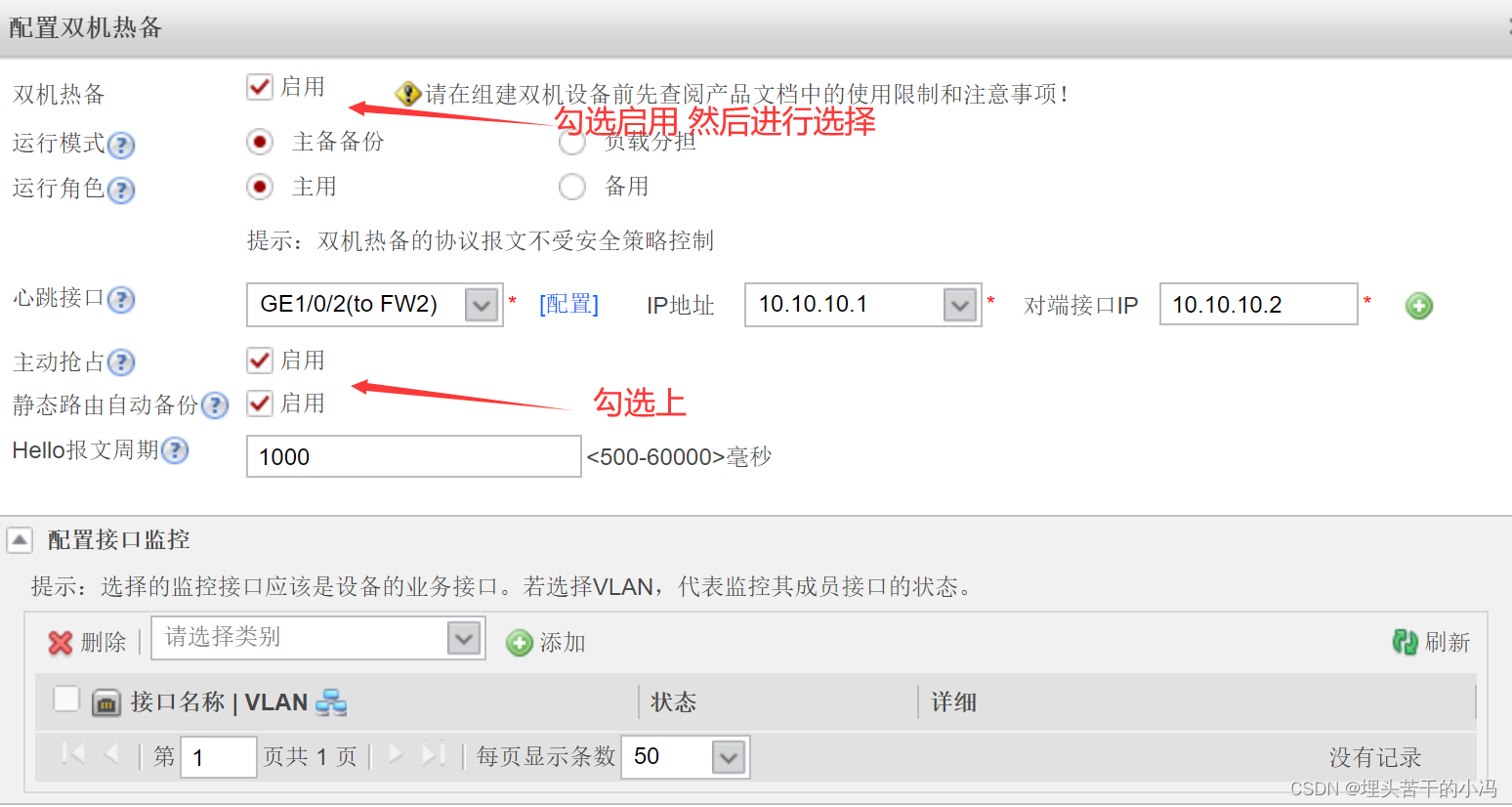

第三步、配置高可靠VRRP---双机备份

FW1--主

FW2--备份

配置完进行查看到FW1为主，FW2为备，说明配置成功

现在主备配置成功，只需要在主设备上进行配置，然后就会自动同步。

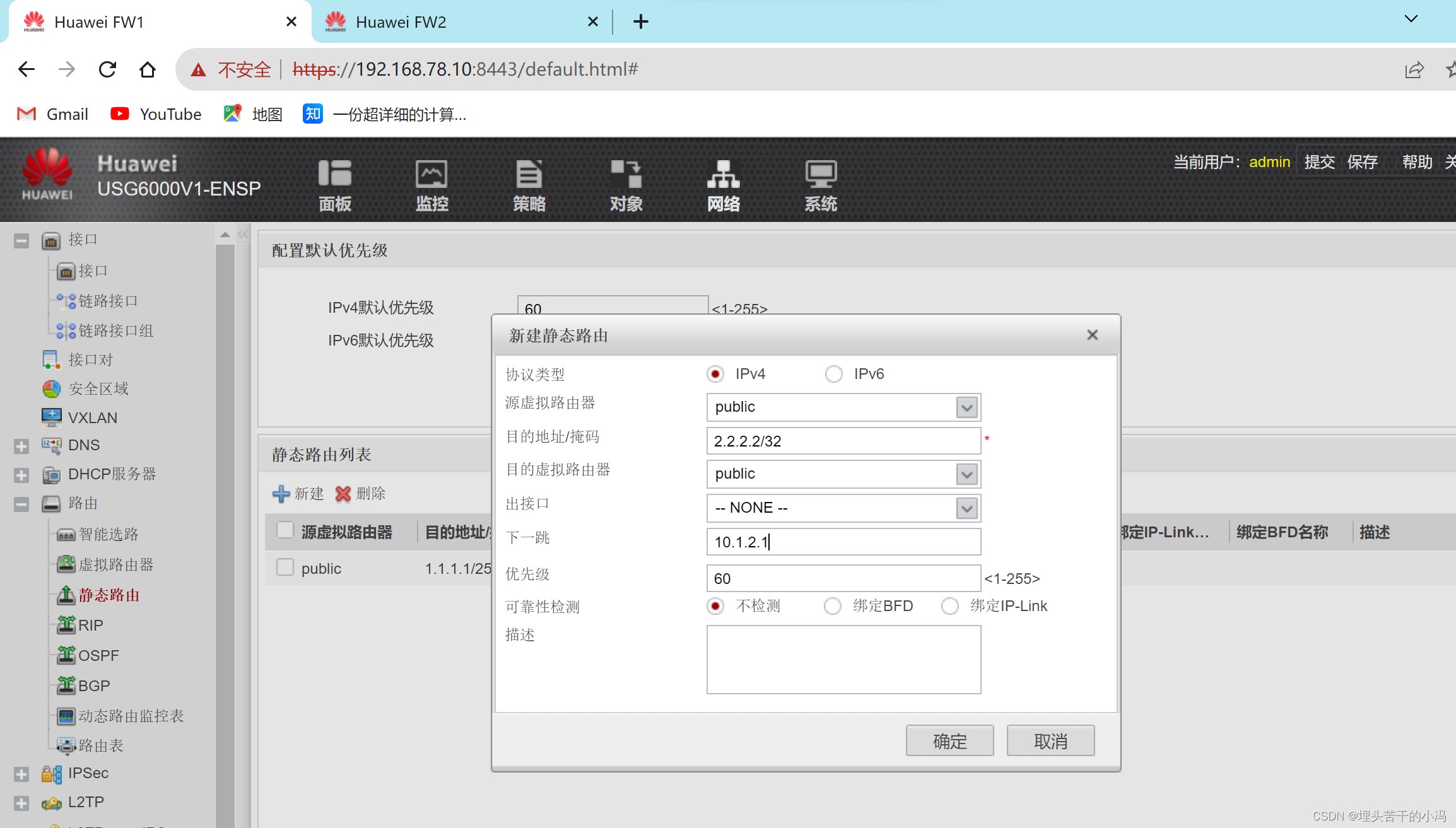

第四步、配置路由

在FW1上做

配置了去FW2上去看，也有这两条路由，自动同步过去了

SW1

[SW1]ip route-static 0.0.0.0 0 10.1.1.254

 SW2

[SW2]ip route-static 0.0.0.0 0 10.1.2.254

第五步、配置安全策略

在FW1上做2.2.2.2和1.1.1.1之间互通的安全策略

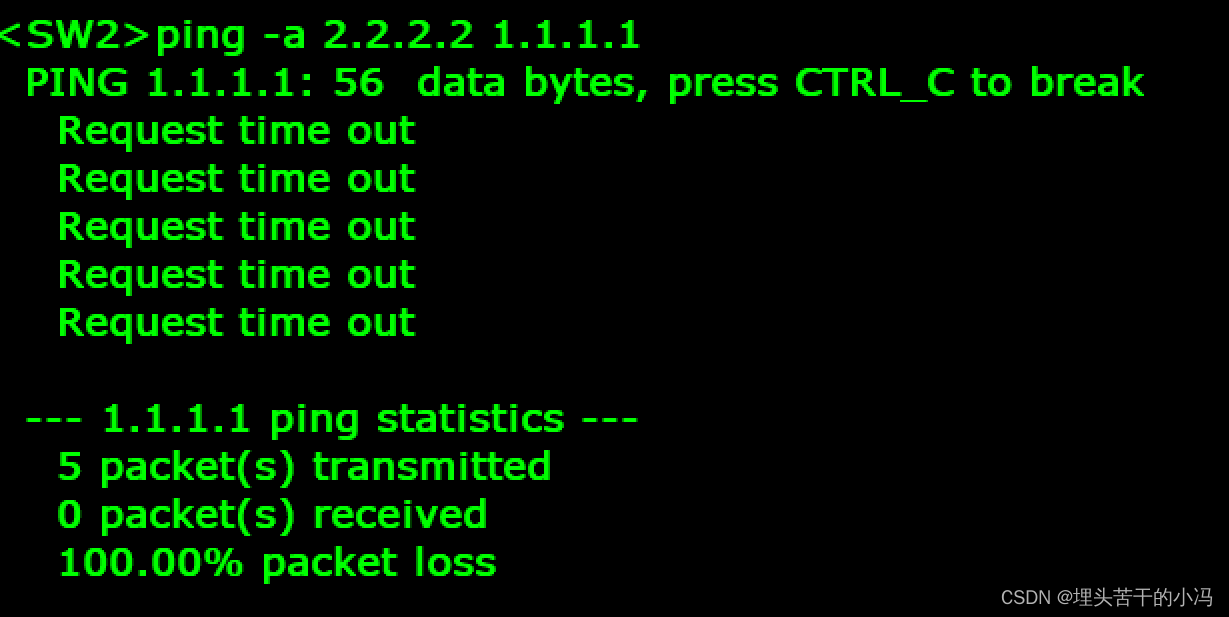

做安全策略前先进行测试，结果是无法访问

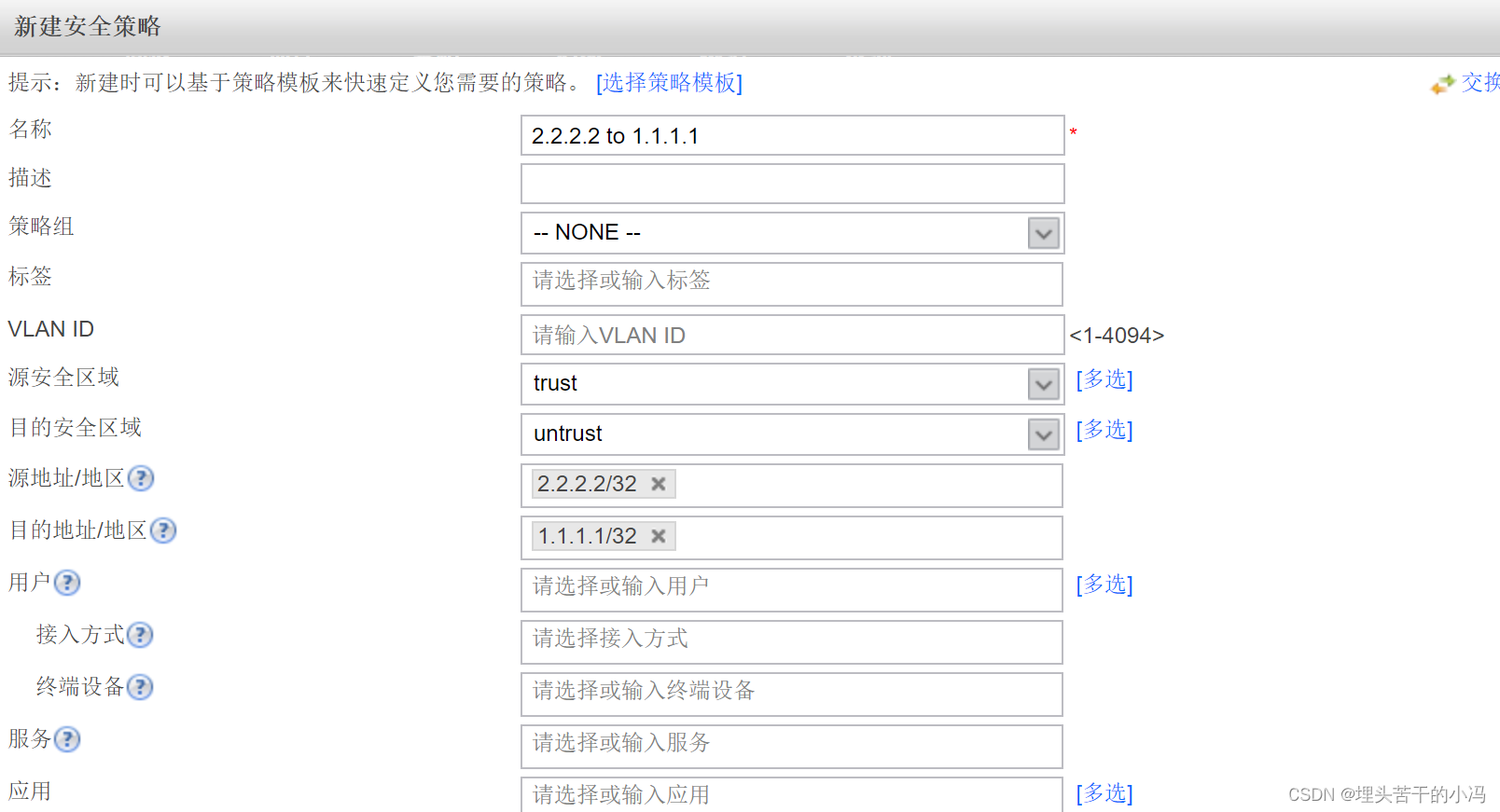

做安全策略

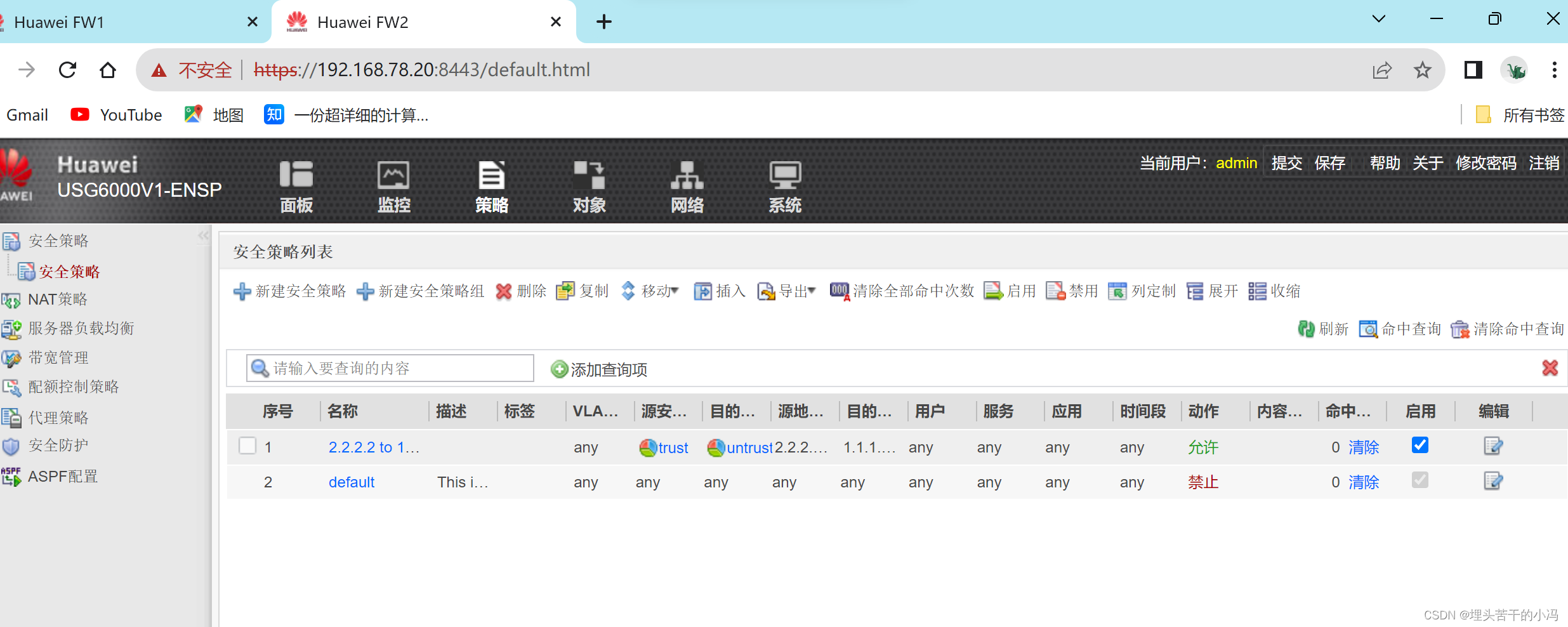

查看FW2上，策略同步更新

做完策略进行测试，2.2.2.2可以访问1.1.1.1。

第六步、链路故障进行测试

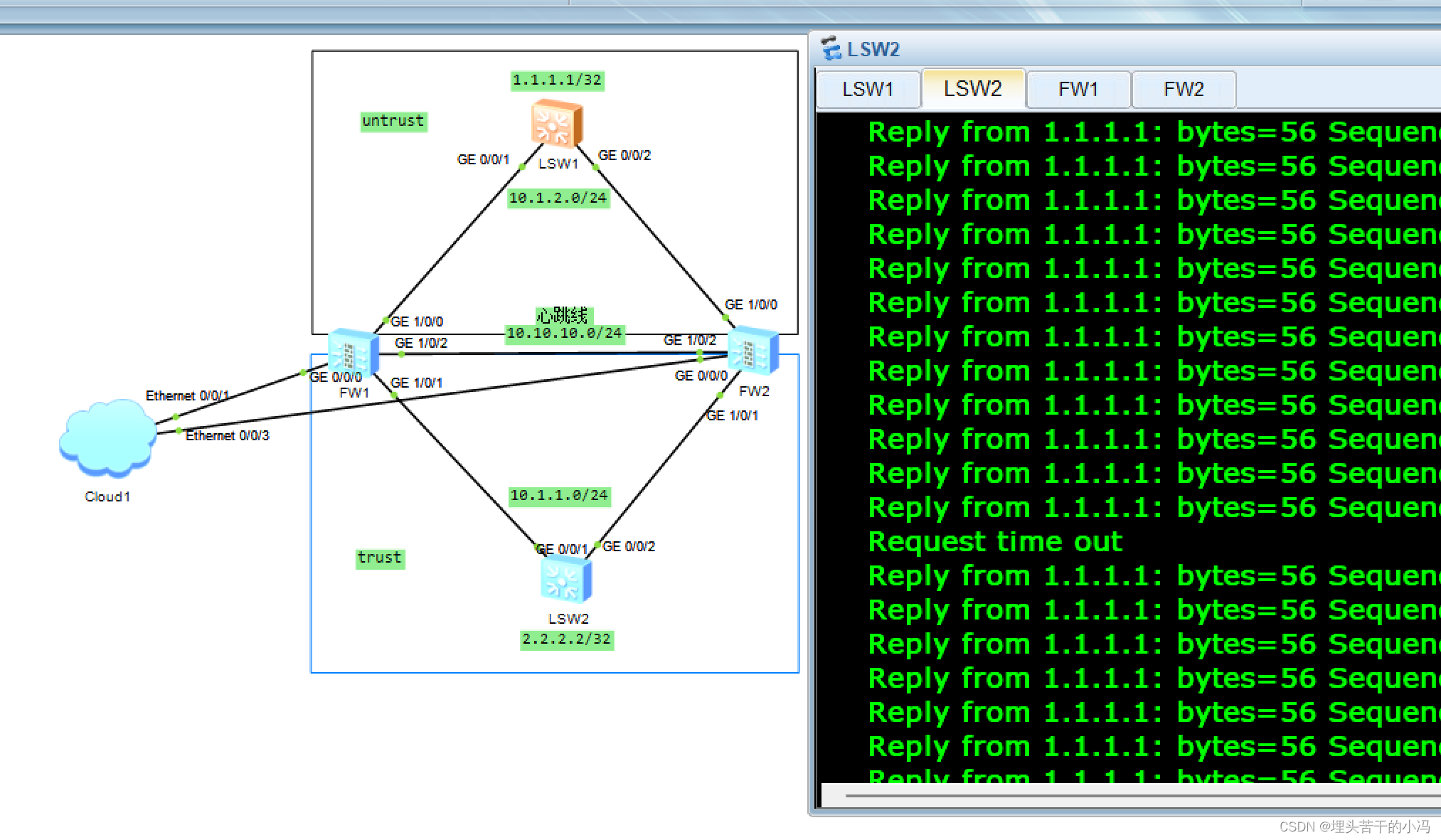

当断开FW1上行链路，掉了几个包，说明主备切换成功。

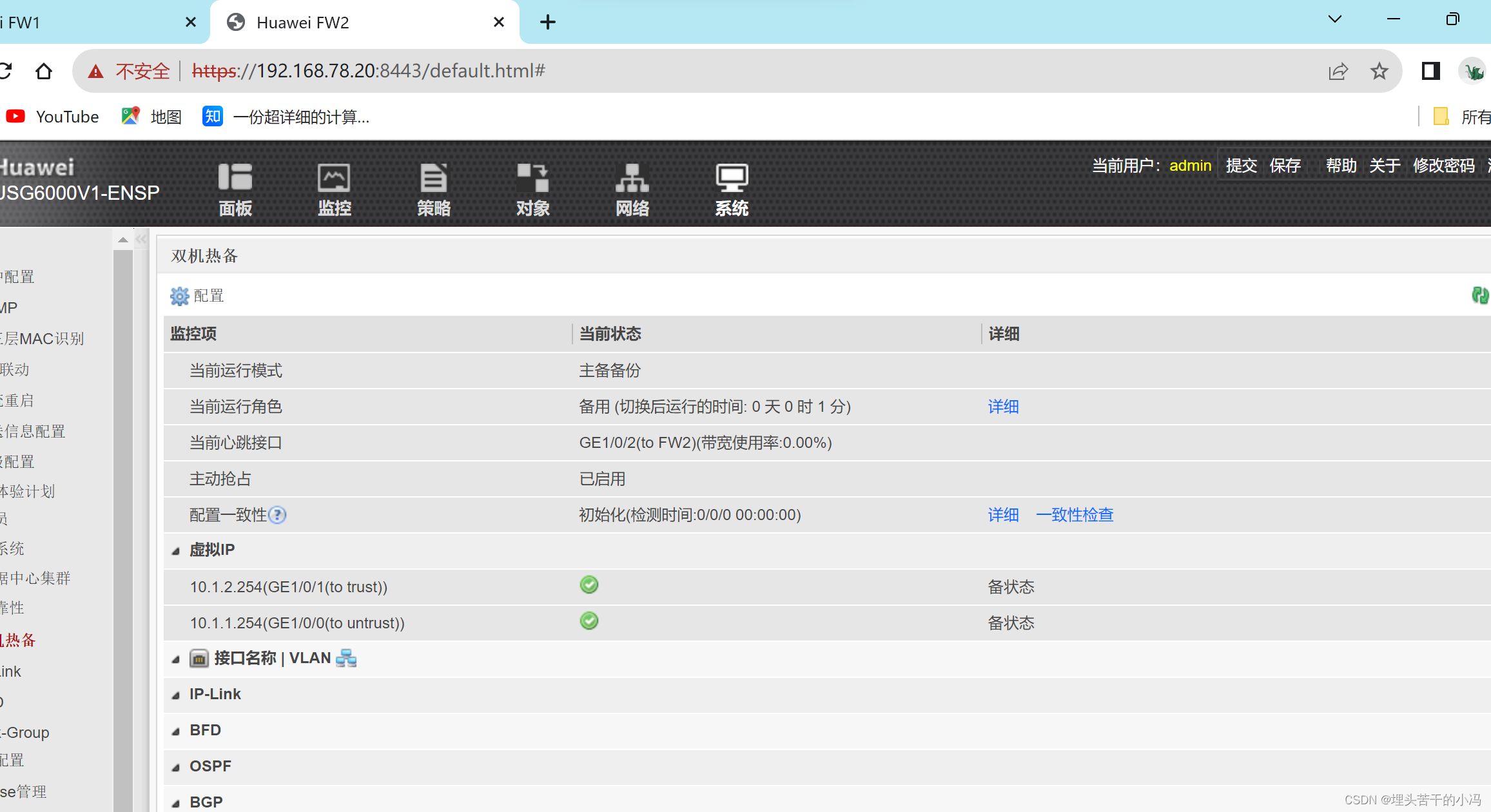

在FW2上面去看，FW2本来是备份，现在也切换到主状态，说明主故障，切换到备份成功

当FW1上行链路恢复，掉了一个包，说明FW1恢复了主状态。

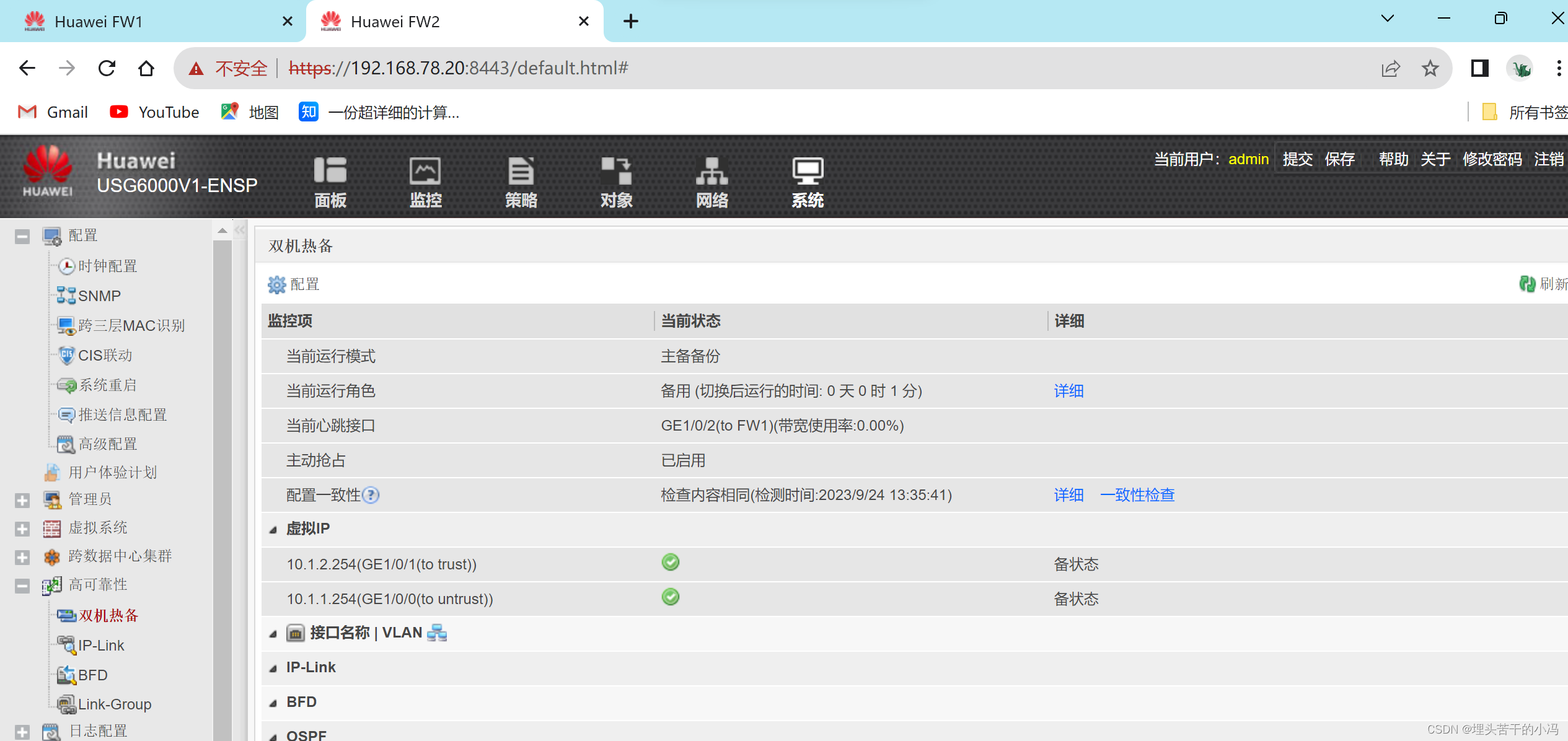

 在FW2上看，又恢复成备状态。
