烟雾传感器MQ2系列第二期(Rs,R0问题)

        前言见第一期

关于MQ2烟雾模块换算出的ppm太小的解决办法_mq2正常情况下气体模拟值多少-CSDN博客

        有读者问代码中R0怎么就6.64Ω，我想了下确实有点小,于是这篇文章主要解决这个。

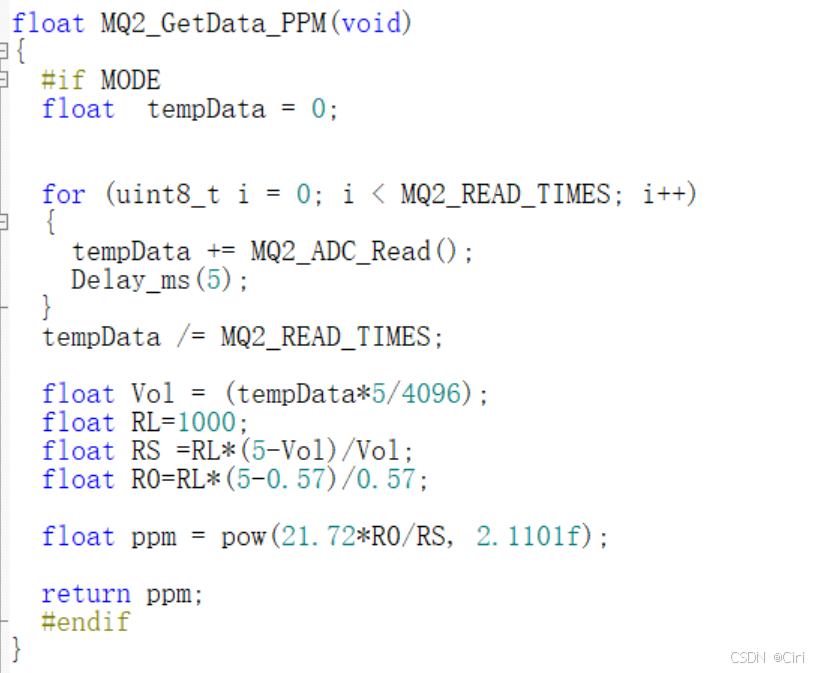

        先说结论

                所以根据R0=1000×（5-0.57）/0.57≈7771.93Ω

        下面进行推导，

        由优信电子的模块电路图可知：实际电路包含3个1kΩ电阻（102)、一个10kΩ电阻（103）、一个5.1Ω电阻（5R1）、一个运放（LM393）、一个10kΩ的电位器（3266-P103）。所以实际计算R0、RS不能使用测试电路，而是要采用实际电路分析。

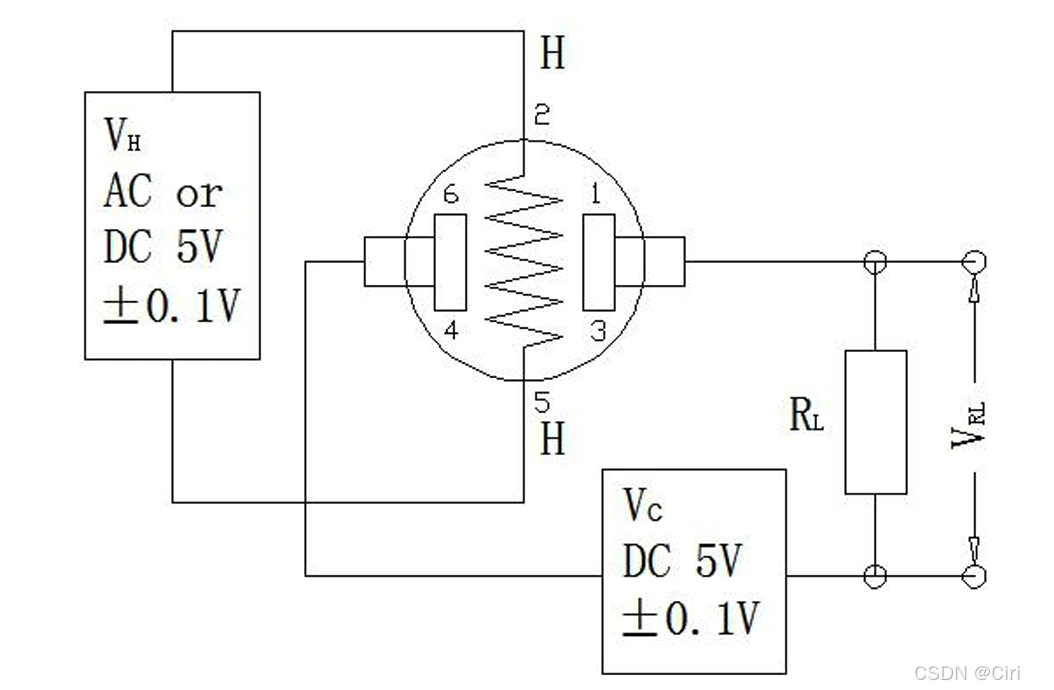

                                                                        图一：测试电路

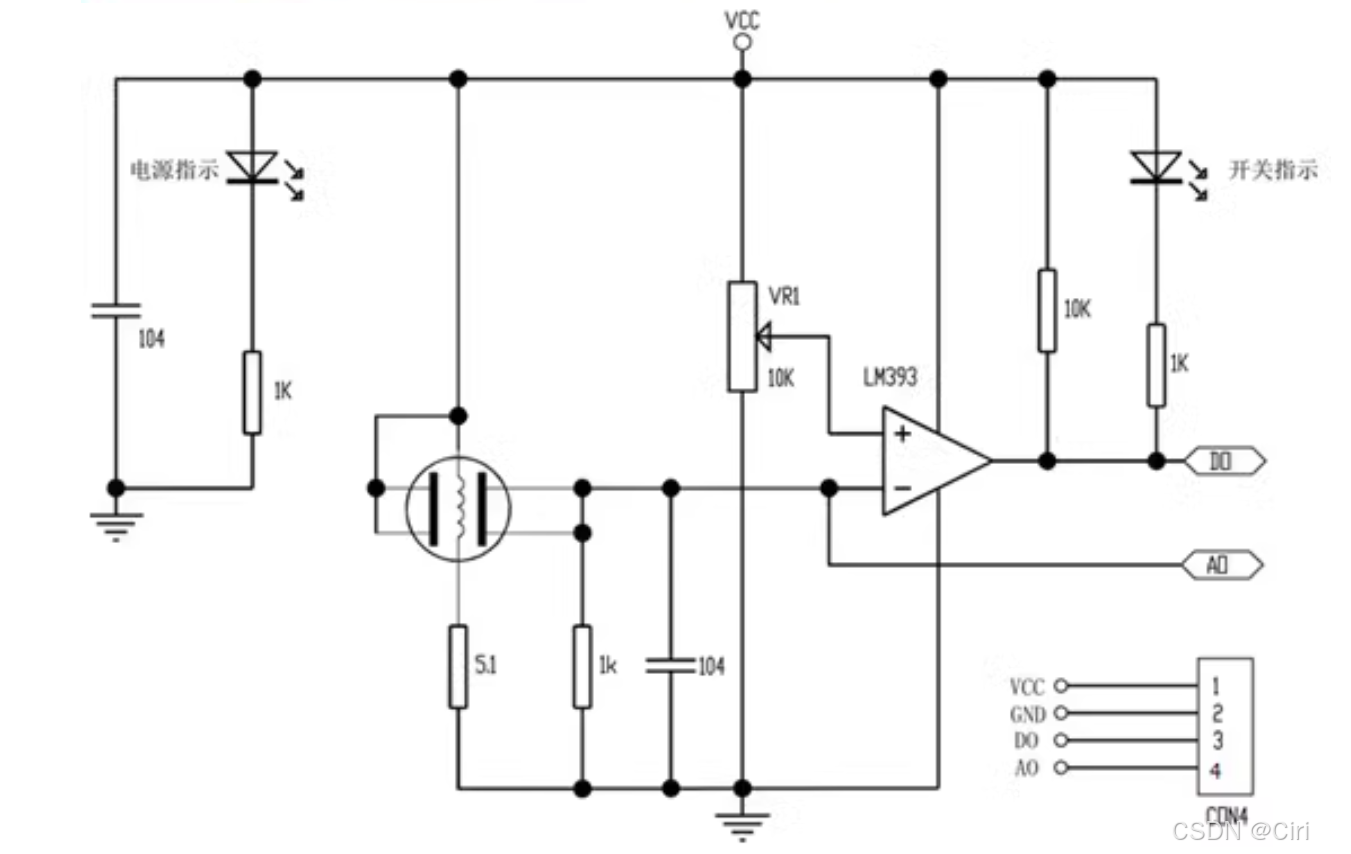

                                                                   图二：模块实际电路

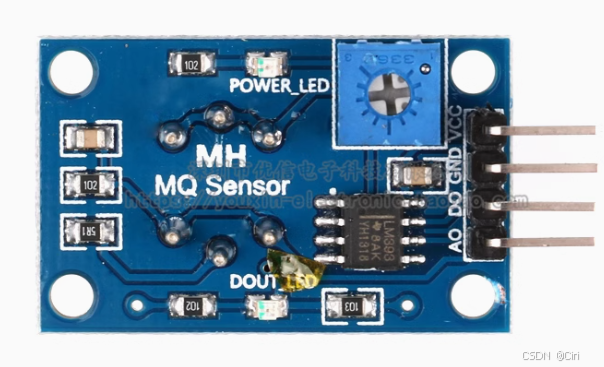

        可以看到模块上也是有相应的1k（102）、10k（103）、5.1Ω（5R1）、运放（LM393）的。说明原理图与实物图一致。QWQ

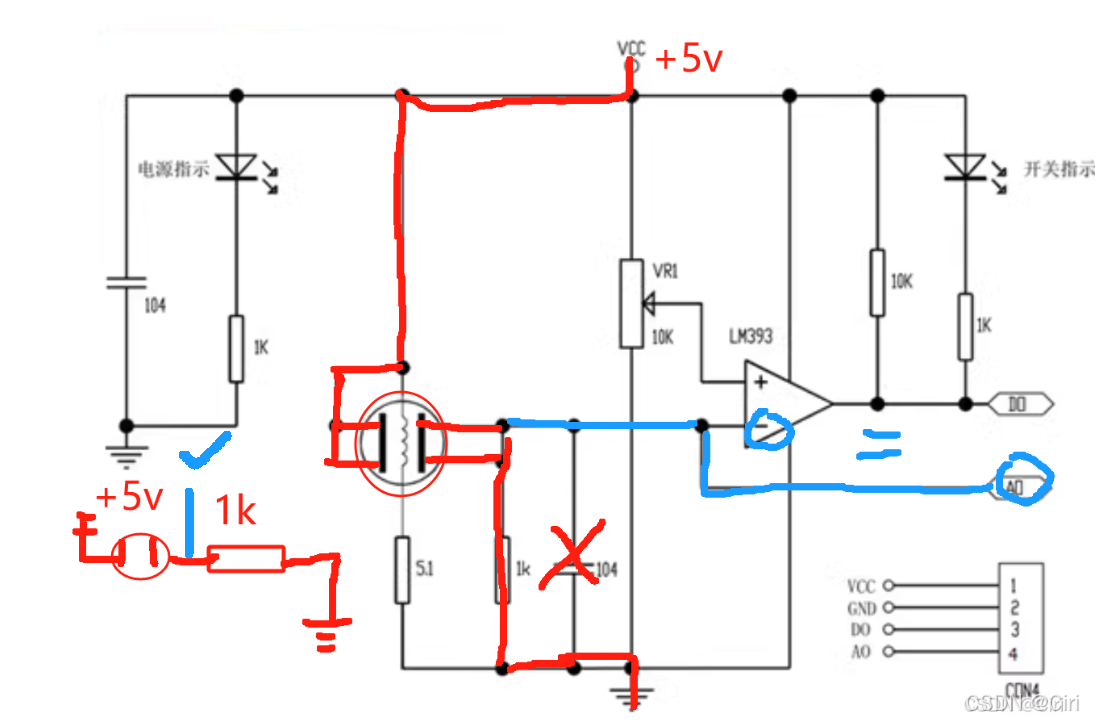

        接下来就是R0,RS的计算过程，由于R0的定义是传感器在洁净空气下电阻值，从原理图上看，也就是求正常没有烟雾时，红圈所在的电阻在红线支路下的电阻值（注意是极板两侧，直接连接到5.1Ω的是加热线圈回路，是一个完整的支路直接5V接到地，不纳入计算），而由于直流电流下电容支路可以看成开路，LM393的反相输入IN-与A0（MQ2模拟输出口)等电位——都是输入口（AO对于SMT32来说是输入捕获，IN-对于运放来说是反向输入）同等地位,并且不影响红色支路的压降。所以计算R0的支路等效为一个MQ2敏感体元件与1kΩ电阻的串联。而两个元件之间的电位（VAO）已知，所以可知：

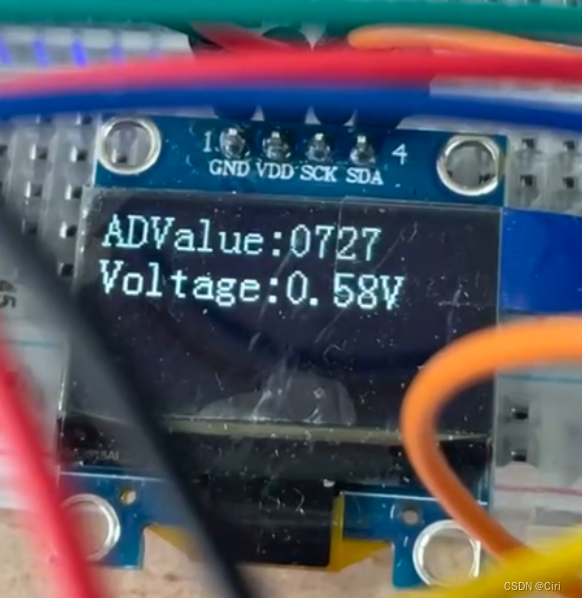

        也即：R0=（5-VA0）×1000/VA0，其中VA0（在没有烟雾的时候测得，为一个定值）可以通过ADC测到，我的是0.57V-0.58V。

        带入VA0=0.57V,得R0=（5-0.57）×1000/0.57≈7771.92Ω，得证。

        由于Rs的定义是传感器在不同弄浓度气体下的气敏电阻值，故VA0就取Vrl（实时读到的不断变化的电压）

         所以RS=（5-Vrl）×1000/Vrl

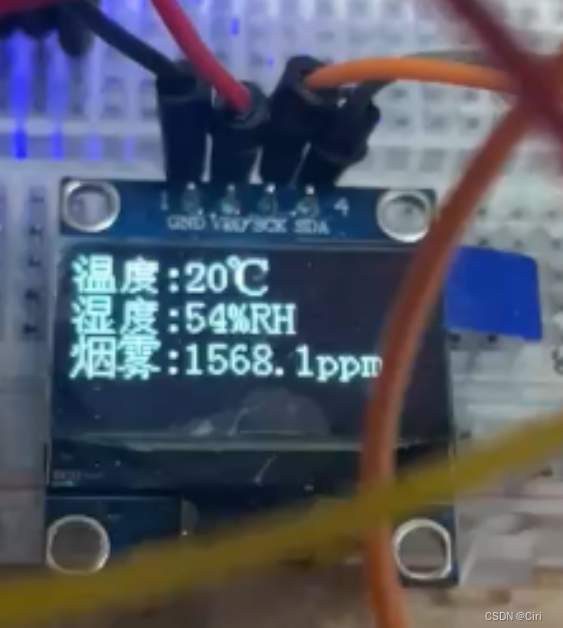

         这时得到的烟雾初始值为：

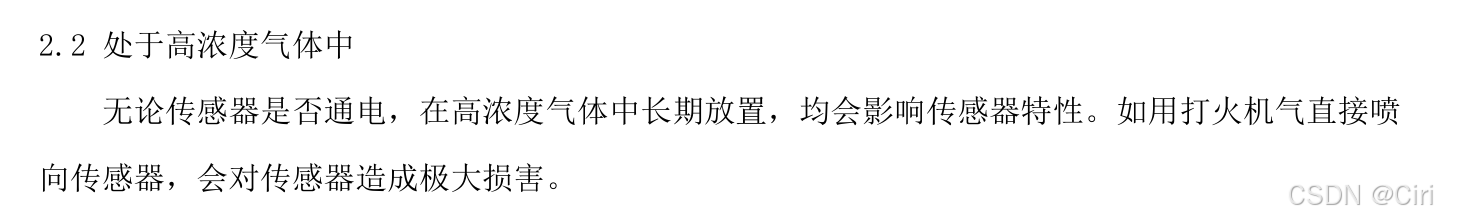

        这里ppm有点偏高，我觉得是之前用打火机对着点，导致有些损坏了传感器的原因。QAQ

        就是如上了，有错误烦请指正!希望能帮到兄弟们！QWQ

参考文档

a,淘宝优信电子MQ2原理图【优信电子】原装正品 MQ-2烟雾传感器模块 MQ2 气体传感器-淘宝网

b,MQ-2烟雾传感器的原理及使用教程_mq-2烟雾传感器工作原理-CSDN博客
