定义

计算机体系结构主要包含以下几个方面：指令系统结构、计算机硬件结构、CPU微结构、并行处理结构、计算机性能分析等。其中，指令系统结构是指计算机中所有指令的集合，它是计算机体系结构的基础；计算机硬件结构是指计算机中各种部件的组成和相互连接方式；CPU微结构是指CPU内部各个部分的组成和相互连接方式；并行处理结构是指多处理器系统中各处理器之间的相互协作方式；计算机性能分析是指对计算机系统性能进行评估和分析。

计算机体系结构（Computer Architecture）是描述计算机各组成部分及其相互关系的一组规则和方法，是程序员所看到的计算机属性。计算机体系结构主要研究内容包括指令系统结构（Instruction Set Architecture，简称ISA）和计算机组织结构（Computer Organization）。

构造运算器

运算器，也被称为算术逻辑部件（ALU），在计算机中起着至关重要的作用。它是负责执行各种算术和逻辑运算操作的部件，包括加、减、乘、除四则运算，与、或、非、异或等逻辑操作，以及移位、比较和传送等操作。此外，运算器内常设若干可以寄存数据的寄存器，用于临时保存数据。

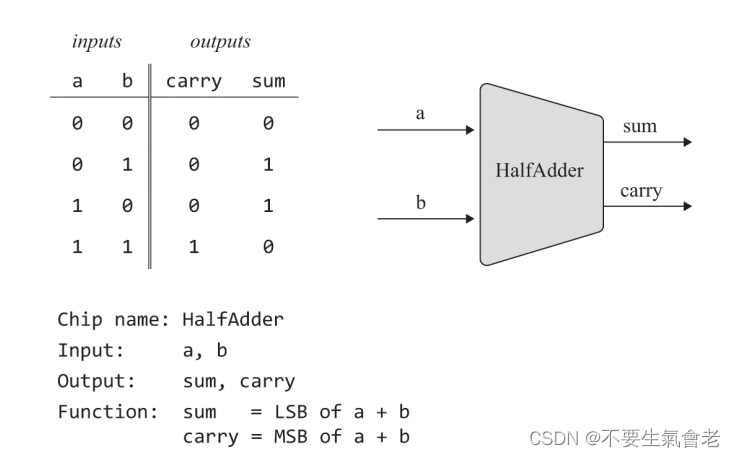

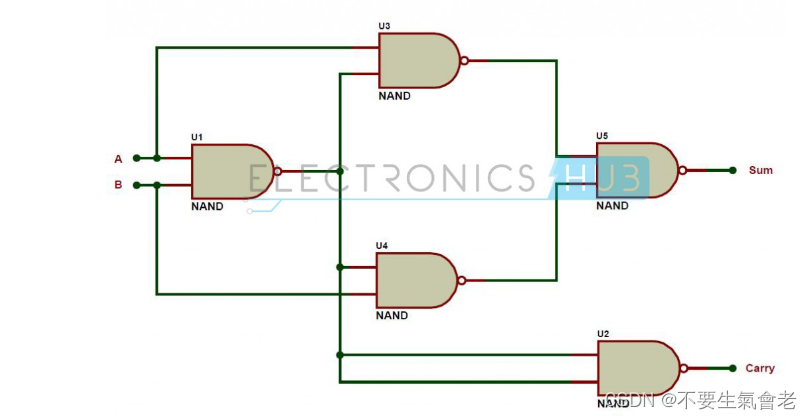

电路图

三元运算器

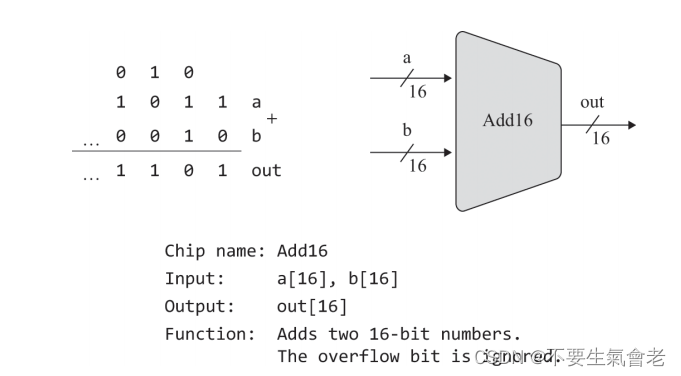

多元运算器

ALU

根据所代入的值不同而获得不同的结果

云算器是cpu的核心，更与cpu的性能有关联

构造内存

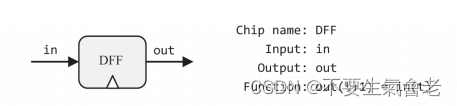

DFF

时间是计算机里面设置好的，现实生活中的时间是连续的，计算机里面的时间是离散的，叫 cycle。因为计算机中的时间是离散的，即计算机是基于数字信号来处理信息的，这意味着他只在特定的时间点上有定义，而不是连续的时间范围内，因此需要cycle规定离散时间间隔

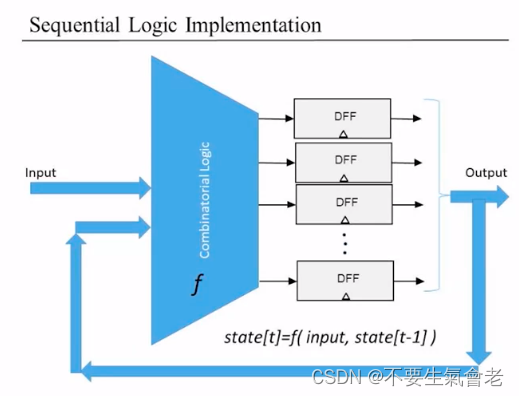

sequential logic

时序逻辑单元，普通（组合）的逻辑组件和DFF的组合（或者是单独的DFF）：

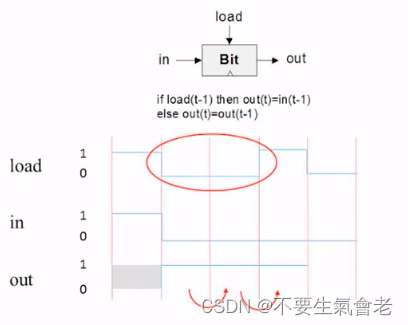

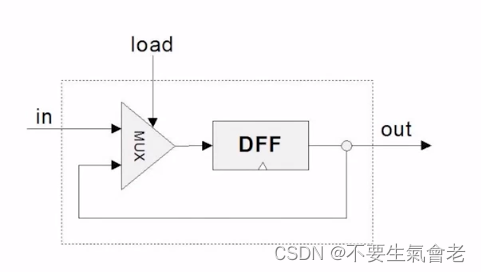

构造Bit

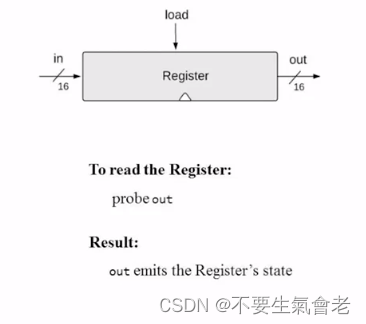

构造寄存器

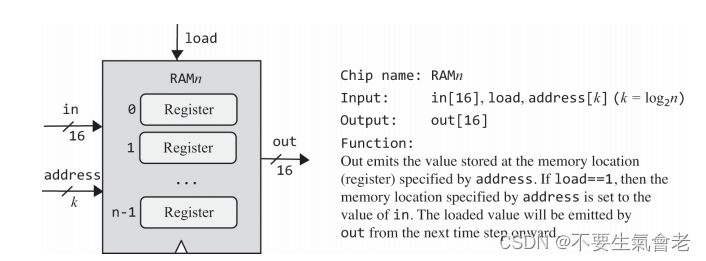

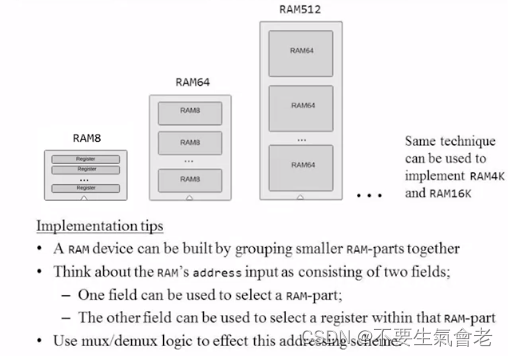

构造RAM（内存）

如果是16个寄存器，那么k的长度（宽度）是4；
0-15个寄存器；
1111 = 15
如果是32个寄存器，那么k的宽度是5
寄存器0，寄存器1，寄存器2，... 寄存器15;
取第0个寄存器：0000
取第2个寄存器：0010
取第15个寄存器：1111

查找次数

内存的查找次数取决于内存的大小，
如果从RAM8里面找寄存器，例如输入的K=001，那么找的是第1个寄存器；
如果从RAM64里面找寄存器，例如输入的K=001010，那么找到的是第2（010）个RAM8里面找第1个（001）寄存器。
内存越大，查找的次数越多。

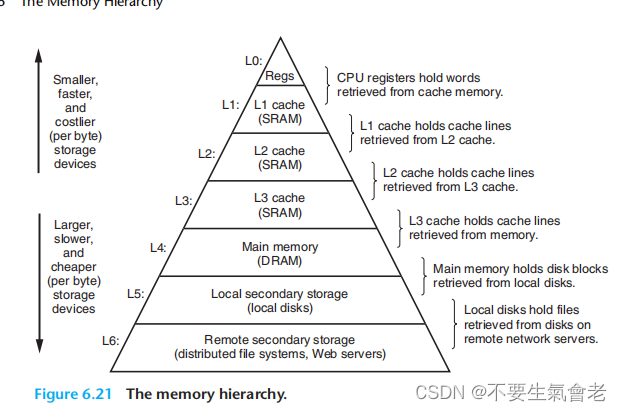

缓存的局部性原理

概念

能从“近”的地方取就不会到“远”的地方去。
1. 空间局部性；
sum = sum + a[i];主要指的是a[i]
2. 时间局部性；
sum = sum + a[i];主要指的是sum；

例子

import time
import random
import numpy as np
import timeit
# 创建一个大型的二维数组
size = 3000
twoDarray = np.random.rand(size, size)
# 对行求和
def sum_rows():
    return np.sum(twoDarray, axis=1)
# 对列求和
def sum_columns():
    return np.sum(twoDarray, axis=0)
#测量执行时间
rows_time = timeit.timeit(sum_rows, number=size)
columns_time = timeit.timeit(sum_columns, number=size)
print(f"列求和时间：{columns_time}")
print(f"行求和时间：{rows_time}")

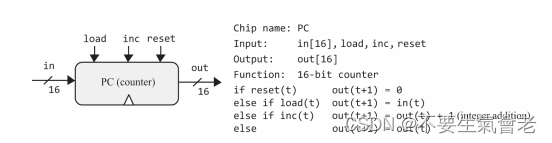

Counter

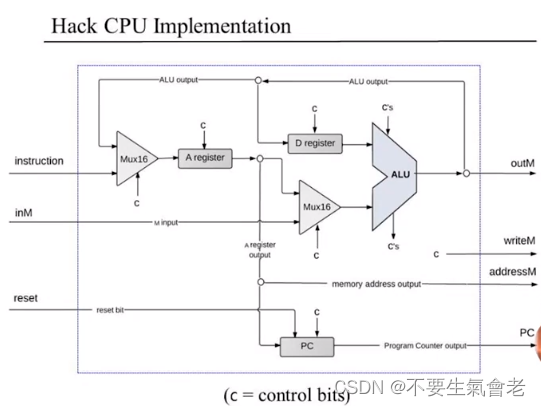

指令-hacker

寄存器操作

add R1, R2 ; R2 = R1 + R2
Store R1, @A; 代表把寄存器里面的值放到内存地址是A的内存里面， Mem[A]= R1
Add R1, M[200]; 代表Mem[200] = Mem[200] + R1
Add 73, R1；R1 = R1+73;

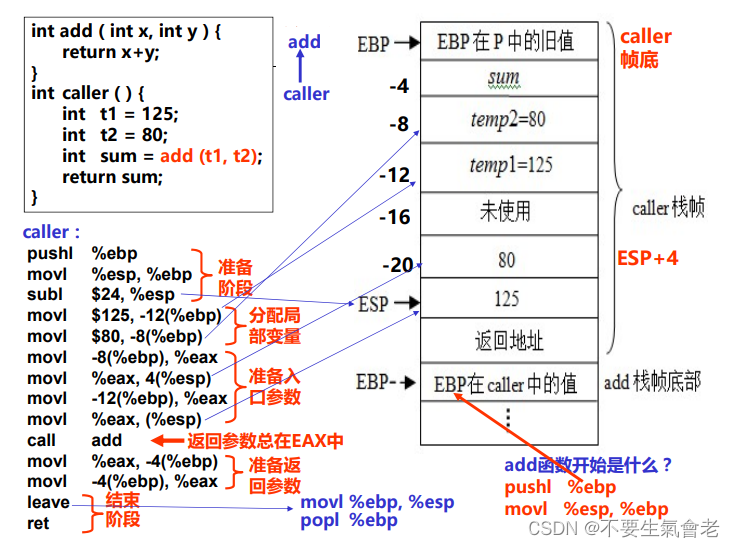

控制流

101 Load R1, 0;
102 Add 1, R1
...
156 Jump 102
JGT R1, 0, count // Jump if R1 > 0

一行汇编的代码对应一行机器码

D+1;JLE ---> 1110011111000110
