CAXA粗糙度如何标注

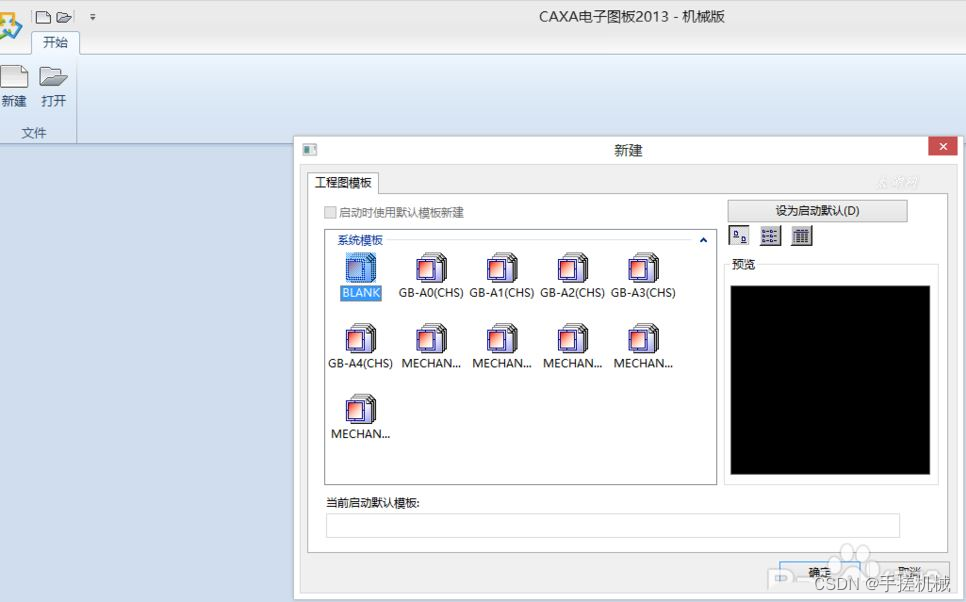

1、运行CAXA软件，然后选择blank，然后按确定进入绘图的界面。

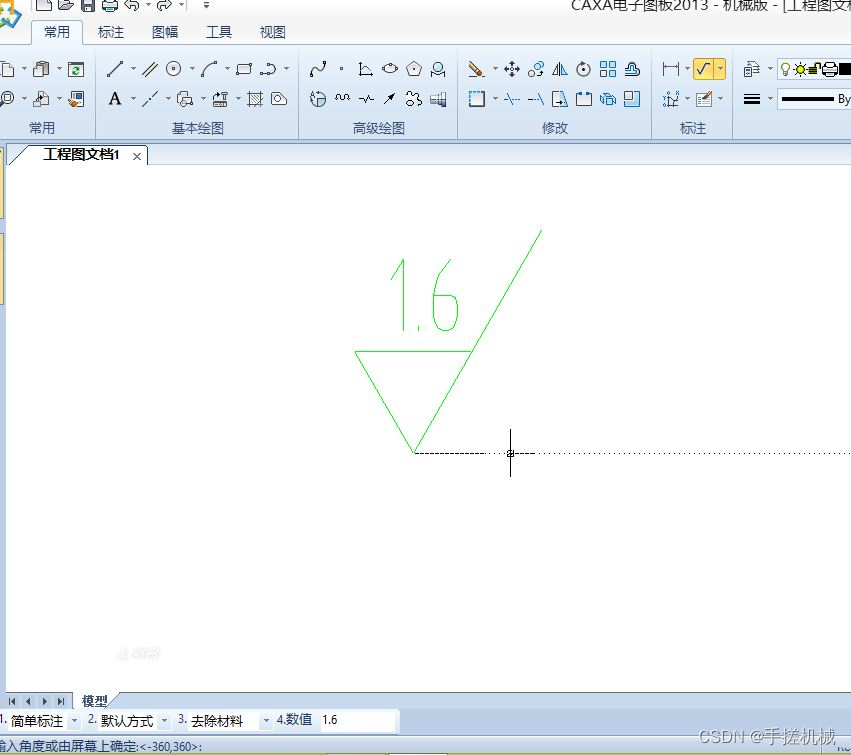

2、在标注选项中找到粗糙度确定，然后选择一点如下。

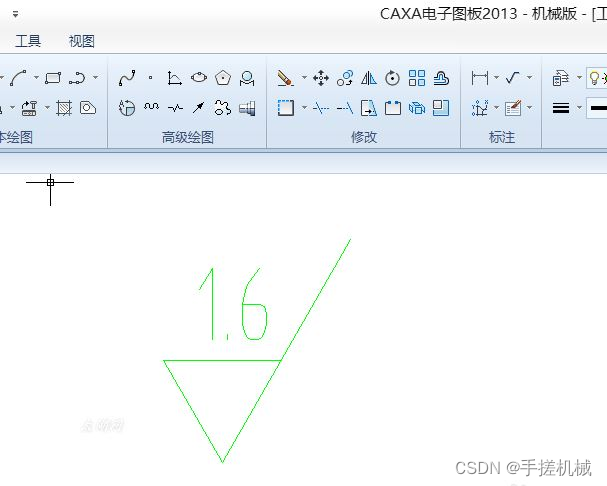

3、然后按右键确定，出现的是老版的粗糙度标注，怎么修改成新国标呢?

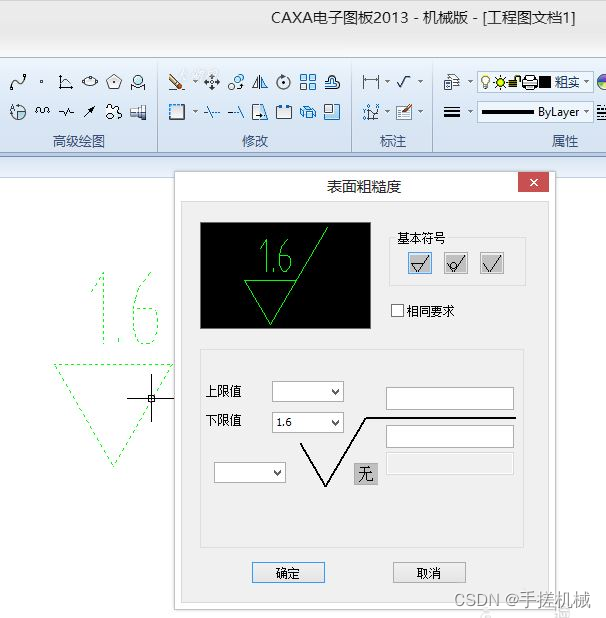

4、双击老版的粗糙度标注进入下图界面。

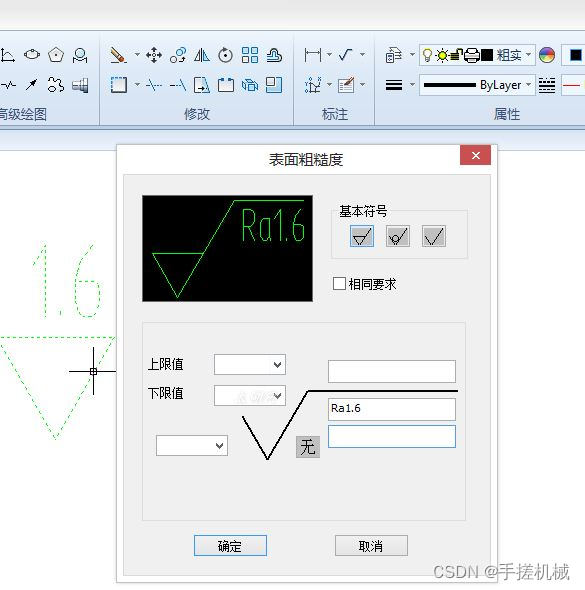

5、将下限去掉，在横线下输入Ra1.6。如果粗糙度是3.2你可以改为Ra3.2，按要求来。

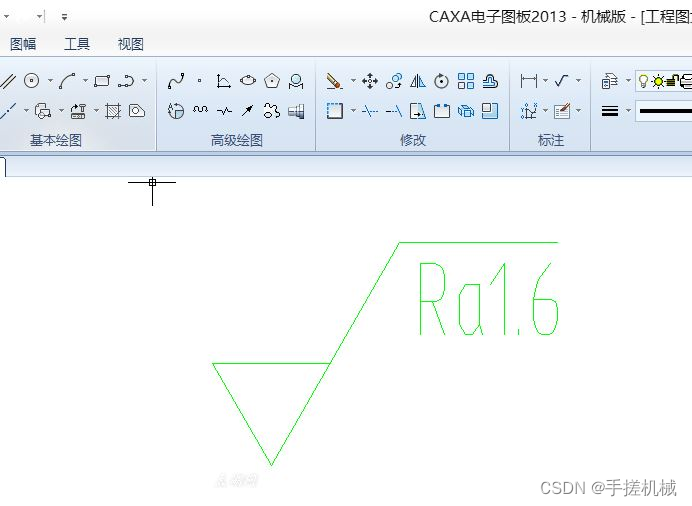

6、最后按确定如下图所示，新国标的粗糙度标注已出现。
