本文讲述了如何在交换机上设置IPVPN实例，当网关位于同一台交换机时，讨论了直连方式和路由策略。涉及直连配置、静态路由中的实例放置顺序以及入接口未绑定或已绑定实例时的不同处理方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

要是实现vpn实例可以通信：

网关都在一台交换机上，可以引入直连：

ip vpn-instance vpn10

address-family ipv4

route-replicate from vpn-instance vpn100 protocol direct

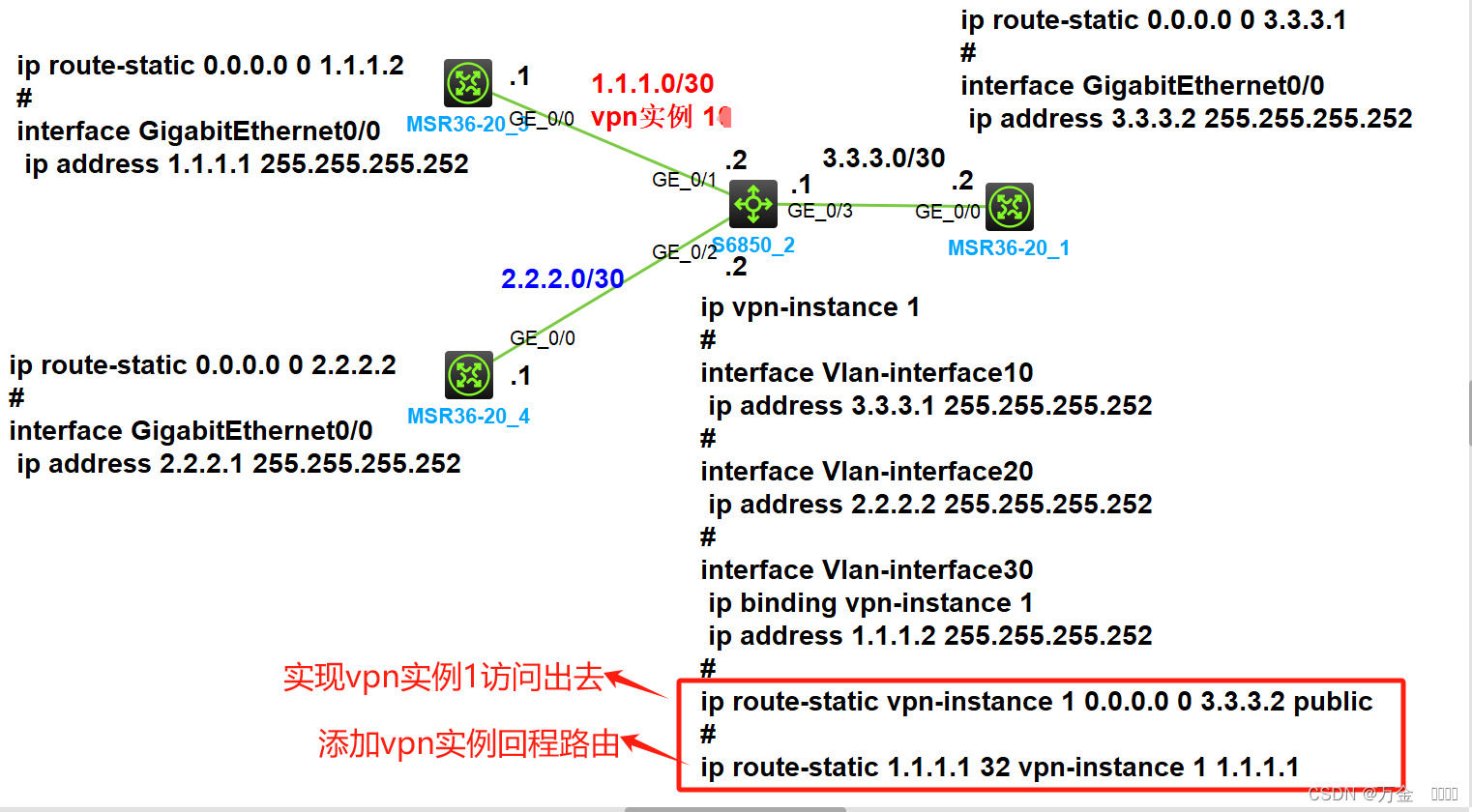

注意写静态路由时vpn实例是放前还是放后；

如果交换机入接口没有绑定vpn实例，则报文进来会查找全局路由表，需要将报文引入哪个实例，就在静态路由目的地址后加相应的vpn实例；如果交换机入接口绑定了VPN实例，则报文进来查找相应的VPN实例路由表，此时要将vpn实例放在前面；
